小型径向引线式电路保护保险丝结构

　　在低压电子电路的过流防护设计中，径向引线类保险丝是板级防护最常用的元件之一，这类元件常被布置在电源输入回路、负载供电分支等位置，当回路中出现异常过流时，熔体快速熔断切断回路，避免后端的半导体器件、电容、变压器绕组等核心部件因过流烧毁。做板级结构设计时，很多工程师容易忽略这类小型元件的实际占位与安装边界，往往只参考 datasheet 上的二维尺寸标注，在做三维布局干涉检查时才发现引线弯折角度、本体与周边元件的安全间隙不符合工艺要求，要么是波峰焊时本体与相邻电容贴太近导致受热不均，要么是引线伸出长度过长碰到周边金属壳体造成短路风险。

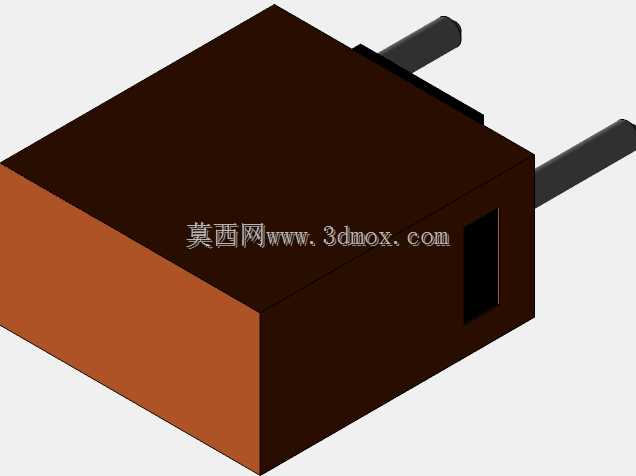

　　这款径向引线保险丝的本体采用方形塑封结构，相比传统圆柱形玻璃管保险丝，方形本体在自动插件时的定位精度更高，不会出现圆柱件滚转导致的引脚偏位问题，本体的两个端面做了平直处理，贴装时可以紧贴PCB板面，不需要额外的本体固定胶就能满足常规振动工况下的固定要求。两根径向平行引出的引脚采用镀锡铜材质，引脚的直径与间距匹配标准2.54mm网格的PCB孔位设计，不需要额外定制孔位，适配常规的通孔插装工艺，引脚的伸出长度预留了足够的弯折余量，既可以做直插焊接，也可以根据板内空间需求做90度弯折贴板安装，适配不同高度限制的机箱内部布局。

　　从设计思路上看，这类小型保险丝的结构优先考虑量产装配的便利性，本体的外轮廓没有多余的凸起或异形结构，吸嘴拾取面平整，不管是手工插件还是自动插件机上料都能稳定抓取，本体的塑封材料采用耐高温阻燃材质，在熔体熔断产生瞬时高温时不会出现壳体开裂、熔融滴落的问题，满足UL94-V0级的阻燃要求，避免故障扩大引发火情。在做电源类产品的三维布局时，这类保险丝通常会布置在交流输入插座的后端，与压敏电阻、安规电容等元件组成输入防护级，布局时需要注意保险丝本体与周边高压元件的爬电距离，按照安规要求预留至少2mm的空气间隙，同时要避开散热片的直接热辐射区域，防止长期高温环境下塑封壳体老化变脆，影响使用寿命。

　　实际选型建模时，不能只照搬元件的标称外形尺寸，还要考虑生产工艺带来的尺寸公差，比如本体的长宽高公差通常在±0.2mm范围内，引脚的位置公差在±0.1mm，做PCB封装的三维模型时要把这些公差余量考虑进去，避免量产时出现元件插不进孔位的问题。另外，这类径向引线元件的引脚成型尺寸也要在模型中体现，比如打弯处的圆角半径不能小于引脚直径的1.5倍，避免弯折时引脚内部出现裂纹，导致长期使用后引脚断裂失效。在做电源变压器周边的电路布局时，保险丝的安装位置要尽量远离变压器的漏磁区域，虽然保险丝本身是无源元件不会受磁场直接影响，但引脚在交变磁场中如果形成环路会感应出微弱电动势，对小信号测量回路会产生干扰，所以布局时尽量让保险丝的两个引脚连线方向与变压器漏磁方向平行，减少感应环路面积。

　　很多刚入行的结构工程师在做三维装配时，习惯把这类小型电子元件简化成方块加两根圆柱的粗略模型，忽略了本体端面的标识区域、引脚根部的倒角等细节，等到做整机安规认证的爬电距离校核时才发现，简化模型计算出来的间隙和实际元件的间隙有偏差，导致整改时需要重新调整PCB布局，耽误项目进度。精准的三维模型可以在设计阶段就把这些细节考虑进去，比如本体表面的标识凹槽虽然不影响装配，但在做整机的可视化装配校验时，可以快速识别元件的规格是否正确，避免生产时插错不同电流等级的保险丝。另外，在做产品的抗震仿真分析时，准确的本体重量和引脚刚度参数也能帮助工程师判断，在振动工况下引脚的应力是否在材料允许范围内，是否需要额外增加固定点来提升元件的抗震性能，尤其是在车载、工业控制这类高振动要求的应用场景中，这类小型元件的引脚强度往往是容易被忽略的失效点，通过精准的三维模型做前期的仿真验证，可以大幅减少后期样机测试时出现的失效问题。
