433MHz射频发射模块板载结构设计

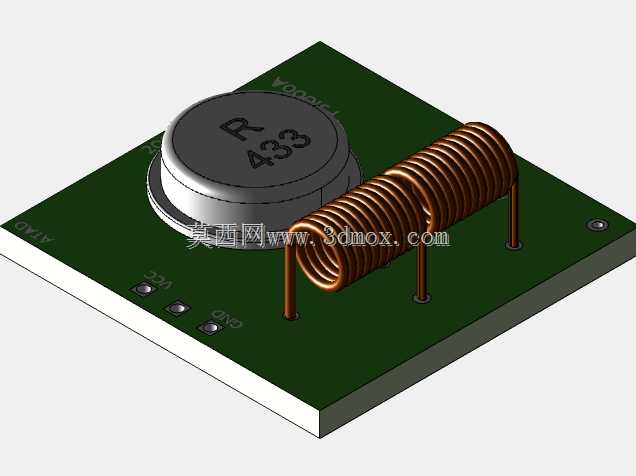

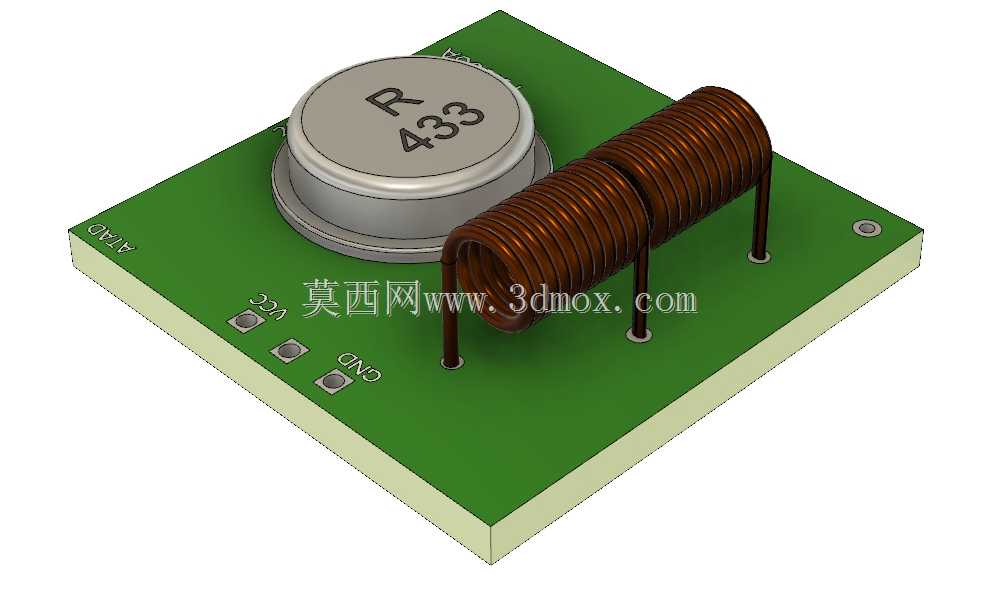

　　在短距离无线遥控、智能家居控制、工业无线传感节点的硬件选型环节，433MHz频段的射频发射单元是应用极广的基础组件，这类模块的结构设计合理性，会直接影响无线信号的发射效率、板载安装的适配性以及批量生产的良率。从结构设计角度看，这款板载射频发射单元采用标准FR-4环氧玻纤基板作为承载基底，基板边缘预留了三个半金属化焊盘，分别对应电源输入、信号输入、接地引脚，焊盘间距按照常规2.54mm排针兼容标准设计，既可以直接通过波峰焊焊接在主控母板上，也可以插接排针做成可拆卸式模块，适配不同的安装场景需求。

　　板上核心的声表谐振器采用TO-39金属封装结构，金属外壳直接与基板接地层连通，既可以屏蔽外界电磁信号对谐振源的干扰，也能减少自身振荡信号向外的杂散辐射，谐振器的引脚采用短直插设计，焊接后与基板贴合紧密，抗振动性能满足工业级设备的使用要求。旁边的螺旋电感采用漆包铜线绕制而成，绕线匝数、线圈直径、匝间间距都经过参数匹配，和板上的谐振电容、声表器件共同构成谐振发射回路，电感的两个引脚直接焊接在基板对应的焊盘上，引脚伸出基板背面的长度控制在1mm以内，避免焊接后引脚过长与母板其他元件发生干涉。

　　基板上的丝印层清晰标注了三个引脚的功能定义，在批量焊接作业时可以快速识别引脚方向，减少反向焊接的不良率，基板四个角没有设置安装孔，因为这类模块通常直接焊接在主控板上，不需要额外的螺丝固定，整体厚度控制在8mm以内，不会占用过多的设备内部空间。在实际应用场景中，这类发射模块常被用在无线门禁遥控、车库门控制器、工业设备无线启停按钮、家居智能开关的信号发射端，工作时通过引脚接收主控芯片输出的编码信号，经过板上的振荡电路调制到433MHz频段，再通过螺旋电感向外辐射无线信号，空旷环境下的有效传输距离可以达到上百米，完全满足民用及普通工业场景的无线控制需求。

　　设计这类模块的三维结构时，需要重点考量元件之间的安全间距，螺旋电感与声表谐振器之间预留了足够的爬电距离，避免高压信号击穿，同时电感的安装位置要避开基板上的高频信号走线，减少信号串扰；所有元件的高度都做了统一管控，最高的螺旋电感顶部与基板表面的垂直距离不超过7mm，适配绝大多数封闭外壳的内部安装空间。另外，基板的边缘做了0.2mm的倒角处理，在分板生产时不会产生毛刺，避免毛刺掉落造成电路短路，焊盘的尺寸设计兼顾了手工焊接和机器贴片的工艺要求，既适合小批量手工样板制作，也能适配SMT流水线的批量生产。从结构可靠性角度出发，螺旋电感的绕线两端做了浸锡处理，焊接时可以和焊盘充分融合，不会出现虚焊脱落的问题，声表谐振器的金属外壳与基板接地层之间采用焊锡连接，相比导电胶固定的方式，抗冲击性能更强，在设备运输或者长期振动的使用场景下，不会出现元件移位导致的参数偏移。这类模块的结构设计没有多余的冗余部件，所有板载元件都服务于射频信号发射的核心功能，整体布局紧凑合理，在保证电气性能的前提下，尽可能压缩了整体占用的PCB面积，能够适配各类对安装空间有严格要求的小型无线控制设备。
