小型直插式电源变压器结构三维设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:924210
  • 小型直插式电源变压器结构三维设计
  • 小型直插式电源变压器结构三维设计
  • 小型直插式电源变压器结构三维设计

  在低压小功率供电电路的设计选型中,这类小型封装的电源变压器是板载供电回路里的核心变压部件,常见于消费类电子控制板、小型仪器仪表供电模块、工控辅助供电板这类对安装空间有严格限制的场景,主要承担交流电压幅值转换、初次级电气隔离的核心作用,为后级整流、稳压电路提供符合幅值要求的交流输入,避免高压侧与低压负载侧直接连通带来的安全隐患。从结构设计逻辑来看,这款变压器采用了立方体塑封外壳的整体构型,外壳选用耐温绝缘的工程塑料注塑成型,完全包裹内部的磁芯与绕组结构,既可以避免绕组受潮、积尘带来的绝缘性能下降问题,也能在生产波峰焊、回流焊工序中阻隔焊锡飞溅对绕组的损伤,同时规整的立方体外形也方便自动化贴装、插装设备的视觉定位抓取,适配规模化电子组装产线的生产节拍。

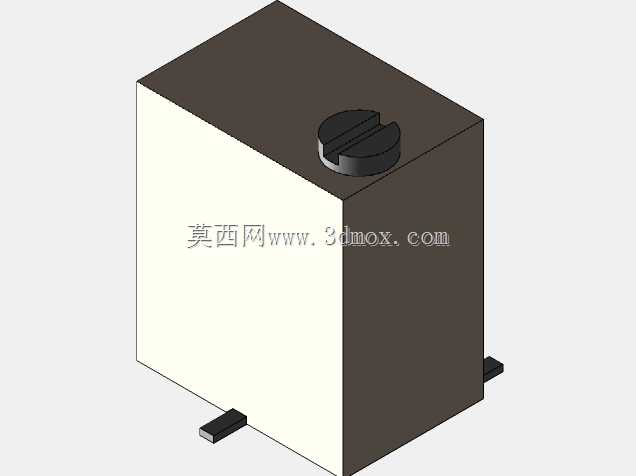

  顶部设置的一字型调节槽并非用于参数调节,而是生产过程中磁芯气隙校准、绝缘封装填充的工艺预留结构,在绕组绕制完成、磁芯组装到位后,会通过该槽位完成磁芯位置的微调,保证电感量、变比参数符合设计公差要求,之后再用绝缘密封胶将槽位封填,避免使用过程中磁芯受振动出现位移导致参数漂移。底部伸出的两个直插式引脚采用镀锡铜质材料制作,引脚的伸出长度、引脚间距严格遵循通用板载元件的安装孔距规范,能够直接匹配标准PCB板的对应安装孔径,插装后引脚穿过PCB板在焊接面完成波峰焊接,既可以实现电气连接,也能通过两个引脚的机械固定将变压器本体牢牢固定在PCB板上,无需额外增加固定支架,减少装配工序与物料成本。

  在安装边界的设计考量上,这款变压器的立方体外壳所有棱边都做了微小的倒角处理,避免装配过程中锋利棱边划伤操作人员、刮损相邻元件的绝缘层;外壳的三个相邻立面均为平整直面,在PCB板上布局时可以紧贴其他同高度的直插元件排布,最大化利用板上的安装空间,不需要预留额外的避让间隙;本体高度控制在常规板载元件的通用高度区间内,不会因为元件超高导致设备外壳装配出现干涉,适配绝大多数紧凑型电子设备的内部空间要求。

  从功能特性的角度出发,塑封外壳的密封结构可以让这款变压器适应多尘、轻度潮湿的工作环境,比如户外小型控制终端、厨房小家电内部的供电场景,不会因为环境中的水汽、粉尘侵入绕组导致绝缘击穿、短路故障;外壳的耐温等级匹配常规电子组装的焊接温度,在过波峰焊时不会出现外壳变形、融化的问题,能够承受生产过程中的热冲击。在实际选型应用中,这类小功率电源变压器通常用于功率在数瓦以内的低压供电场景,比如给控制芯片、小型继电器、状态指示灯回路提供隔离后的低压交流供电,相比非隔离的阻容降压方案,它的电气隔离特性可以让低压侧的电路不带市电高压,大幅提升设备使用的安全性,也更容易通过各类电气安全认证。设计这类元件的三维模型时,需要重点核对引脚的位置度公差、本体的外形尺寸公差,保证模型导出的工程图可以直接用于PCB封装库的制作,避免出现实物与封装不匹配导致的插装困难、焊接不良问题;同时也要还原顶部工艺槽、底部引脚的细节结构,方便结构设计人员在做整机布局时提前检查干涉情况,比如确认变压器顶部与设备外壳内壁的安全间隙、引脚长度与PCB板厚度的匹配度,减少样机试制阶段的改模次数。
