自动停止功能机械连接构件三维设计

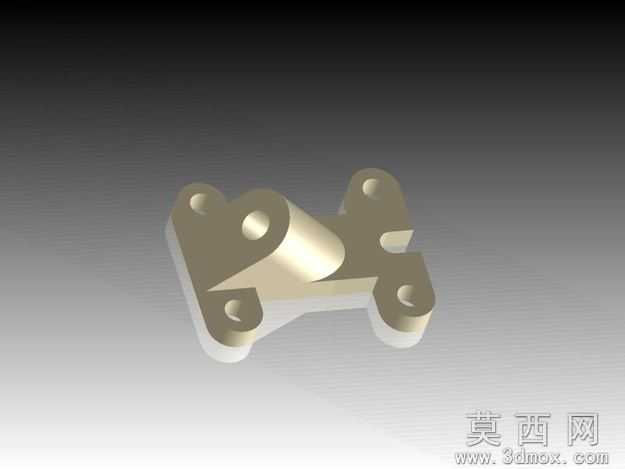

本作品为具备自动停止功能的机械连接构件三维设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以基准平面定位核心安装面，通过拉伸凸台命令生成构件主体基体，针对四个分布在不同支臂的安装孔位，采用同轴心约束配合拉伸切除命令完成孔位加工，孔位边缘做0.2mm倒角处理去除锐边，避免实际装配时产生应力集中。构件主体的过渡曲面采用放样命令结合曲率连续约束生成，保证支臂与主体衔接处的曲面顺滑无折角，既提升构件的视觉质感，也优化了结构受力的传递路径，减少应力集中点的出现。材质配置阶段为构件赋予哑光金属材质，模拟常用铝合金结构件的表面质感，调整材质的粗糙度参数至0.6，金属度参数至0.8，配合环境光遮蔽效果，清晰呈现构件的轮廓层次与结构细节。渲染阶段采用三点布光方案，主光源从构件斜上方45度投射，突出主体的曲面起伏与孔位结构，辅光源从侧后方补光弱化阴影死区，顶光勾勒构件的顶部轮廓，最终渲染输出的效果图清晰展现了构件的整体形态与各部分结构比例。结构设计上，该构件采用多支臂分布式安装布局，四个带孔支臂分别对应不同的装配对接位置，可同时完成与多组相邻机构的连接固定，主体中部的凸起定位结构可与触发部件配合，当机构运行至预设位置时，该结构可触发行程开关实现自动停止的功能，整体结构紧凑，安装孔位的位置公差控制在0.05mm以内，可满足常规自动化机构的装配精度要求。设计思路围绕自动停止机构的安装需求展开，在保证结构强度的前提下尽可能压缩构件的整体体积，通过拓扑优化思路去除非受力区域的多余材料，在支臂衔接处做加厚处理提升结构刚性，既保证构件在频繁触发动作下的结构稳定性，也控制了构件的整体重量，适配轻量化装配的使用需求。建模过程中对所有特征做全参数关联，后续可根据实际装配需求快速调整孔位间距、支臂长度、主体厚度等参数，无需重新构建基础特征，大幅提升设计迭代的效率，构件的所有棱边均做圆角或倒角处理，符合机械加工的工艺要求，可直接对接后续的加工生产环节。
