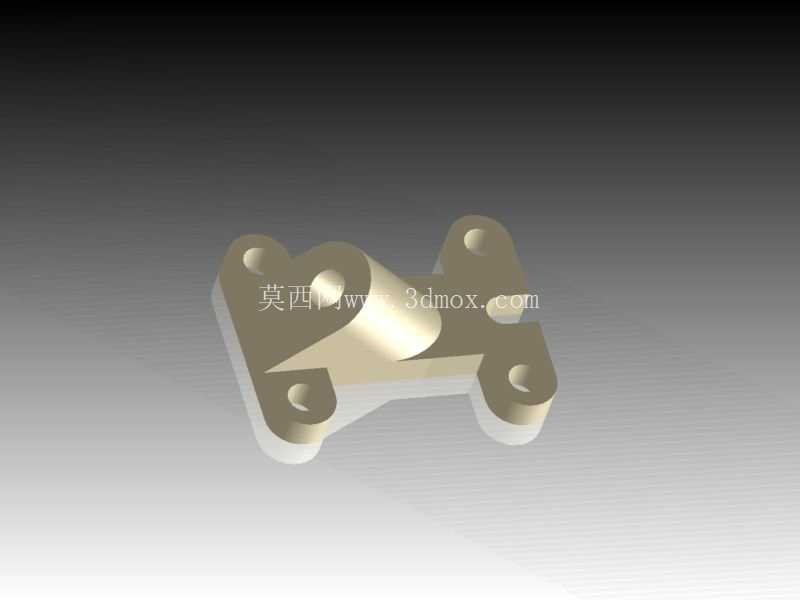

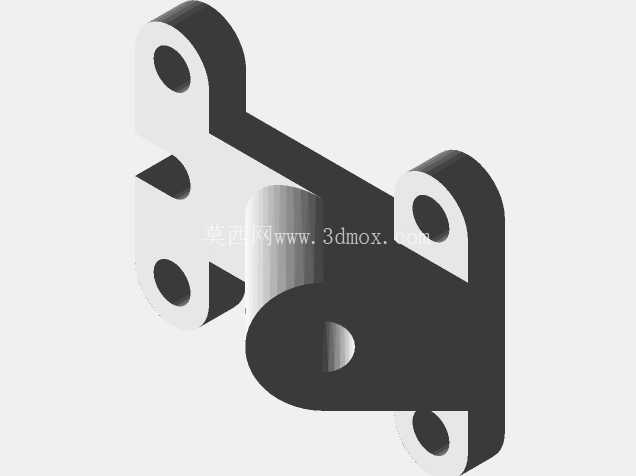

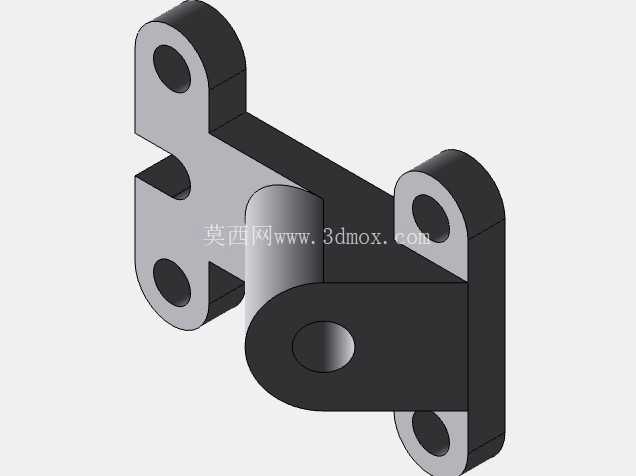

在自动化产线的工位限位、小型工装的行程截断场景里,这类带自动停止触发功能的铸造支座,是承担机械硬限位与触发信号传递的核心承载构件,日常多布置在输送线末端、工装夹具的行程终点、小型执行机构的位移边界位置,避免运动部件超程脱轨,同时可配套触发接近开关完成停机信号的传递。从结构设计逻辑来看,整个支座采用一体化铸造成型的思路,主体为带加强斜筋的承力基座,四个角位设置带沉孔的安装耳座,沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度,安装后螺钉端面不会突出支座表面,避免和运动部件发生刮擦干涉。
中间凸起的承力凸台经过加厚处理,凸台端面做了铣平加工,粗糙度控制在Ra3.2,既可以作为硬限位的接触受力面,也能用来安装触发式行程开关的碰块,凸台和底板之间的斜向加强筋做了圆弧过渡,避免铸造应力集中导致的受力开裂,筋板厚度按照1:5的比例和底板厚度匹配,保证铸造成型时不会出现缩孔、冷隔缺陷。安装边界方面,四个安装孔的孔位公差控制在±0.1mm,适配M6规格的紧固件,安装时可以直接在型材机架或者钢板工作台面上打对应孔位完成固定,不需要额外做调整垫片补偿孔位误差,支座整体的高度控制在较低范围,重心贴近安装面,即使受到运动部件的反复冲击,也不会出现松动歪斜的情况。
实际使用过程中,这类支座不需要额外做复杂的装配调试,铸造成型后只需要对安装面、接触端面做少量机加工就可以投入使用,相比焊接式的限位支座,整体刚性更好,长期受冲击也不会出现焊缝开裂的问题,四个安装耳的对称布局,让支座可以根据现场安装方向调整朝向,不管是水平安装在工作台面,还是垂直安装在设备立板上,都能保证受力方向和筋板的承力方向一致,不会出现侧向受力断裂的问题。在设计建模阶段,需要重点关注安装沉孔的深度和凸台的高度差,要保证安装螺钉后,螺钉头部和凸台端面有足够的安全距离,避免运动部件触碰到螺钉头部造成部件损伤,同时加强筋的位置要避开安装孔的正上方,给紧固工具留出足够的操作空间,方便现场装配时拧紧紧固件。
另外,支座的边角位置都做了R2的圆角处理,既符合铸造工艺的脱模要求,也能避免安装调试过程中尖锐边角划伤操作人员,接触端面的平面度控制在0.05mm以内,保证和运动部件接触时受力均匀,不会因为局部应力过大造成接触面压溃变形。这类构件在小型自动化设备、轻工机械的行程限位场景中应用十分广泛,因为采用一体化铸造结构,批量生产时成本更低,一致性更好,相比机加工整体切削的支座,材料利用率更高,生产周期更短,能够满足通用设备的批量配套需求。建模过程中需要注意拔模斜度的设置,所有非加工面的拔模斜度控制在1°-3°之间,适配砂型铸造的工艺要求,减少后续机加工的余量,同时在壁厚设计上尽量保持均匀,避免壁厚差过大造成铸造时出现缩松缺陷,影响整体的结构强度。
