电力线路支撑用四极绝缘组件结构设计

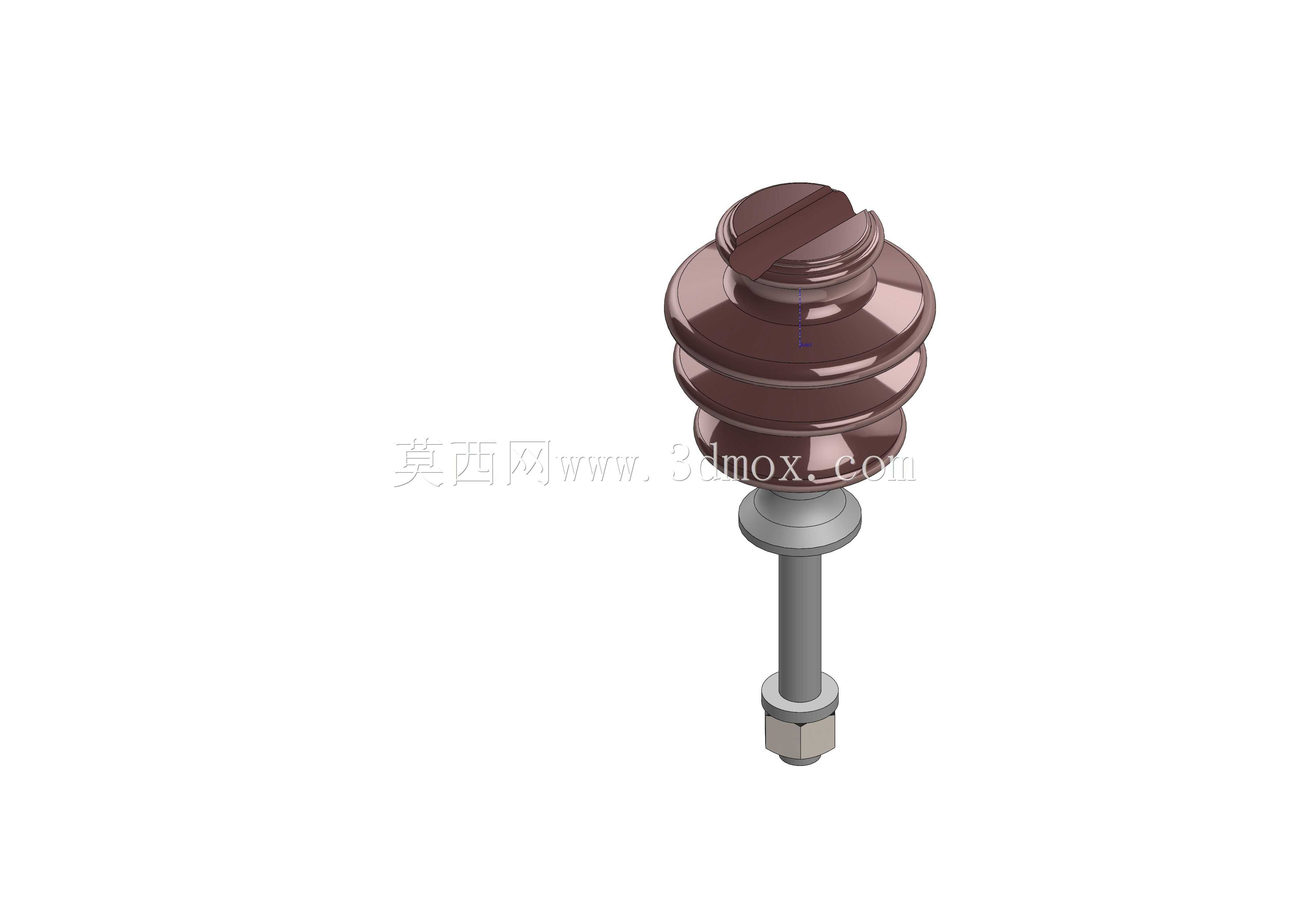

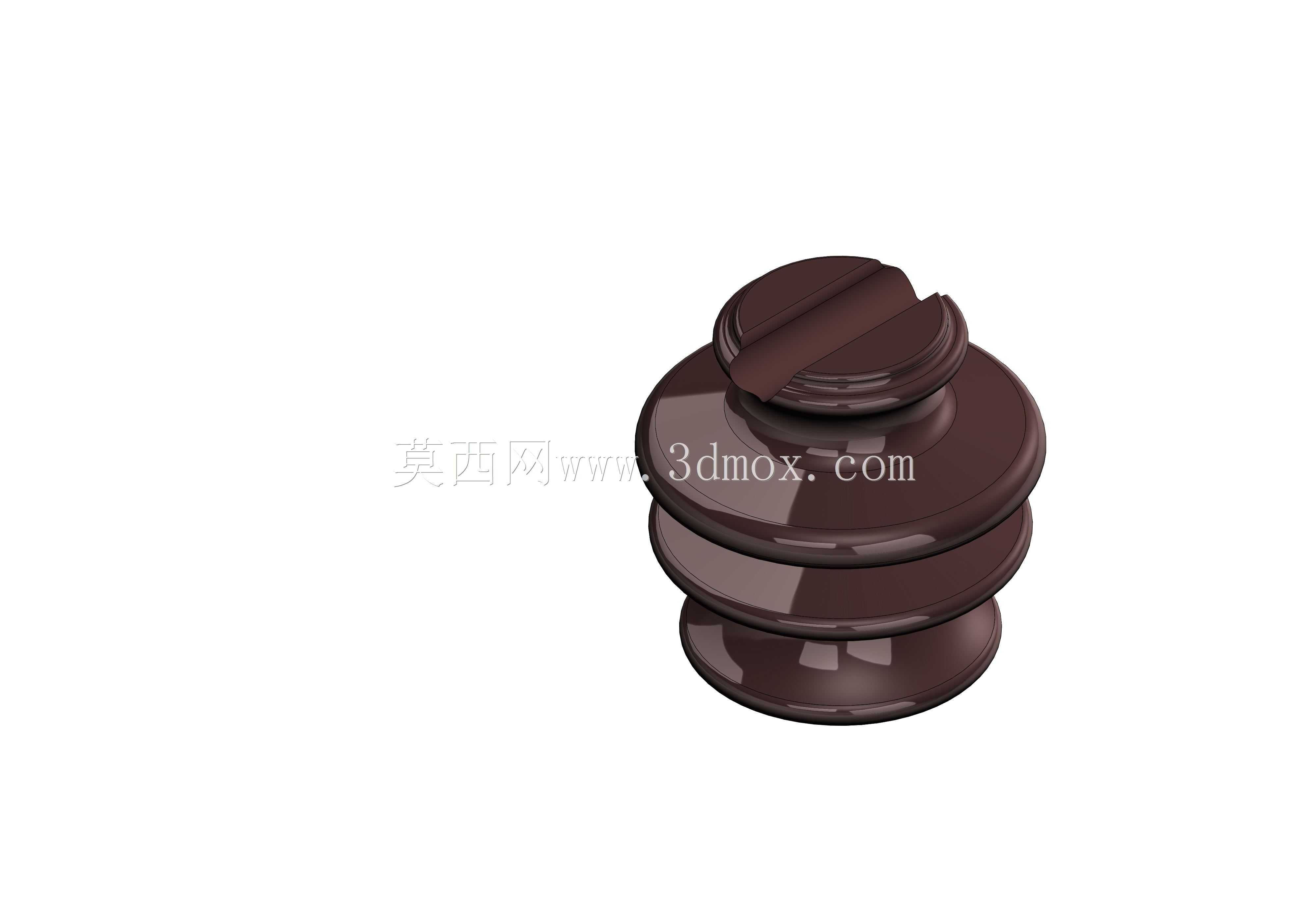

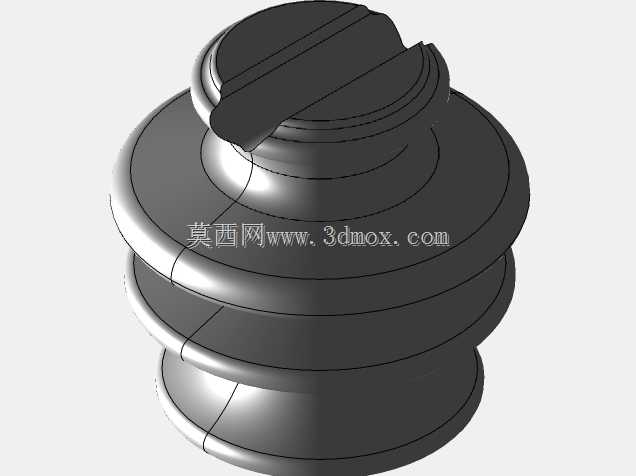

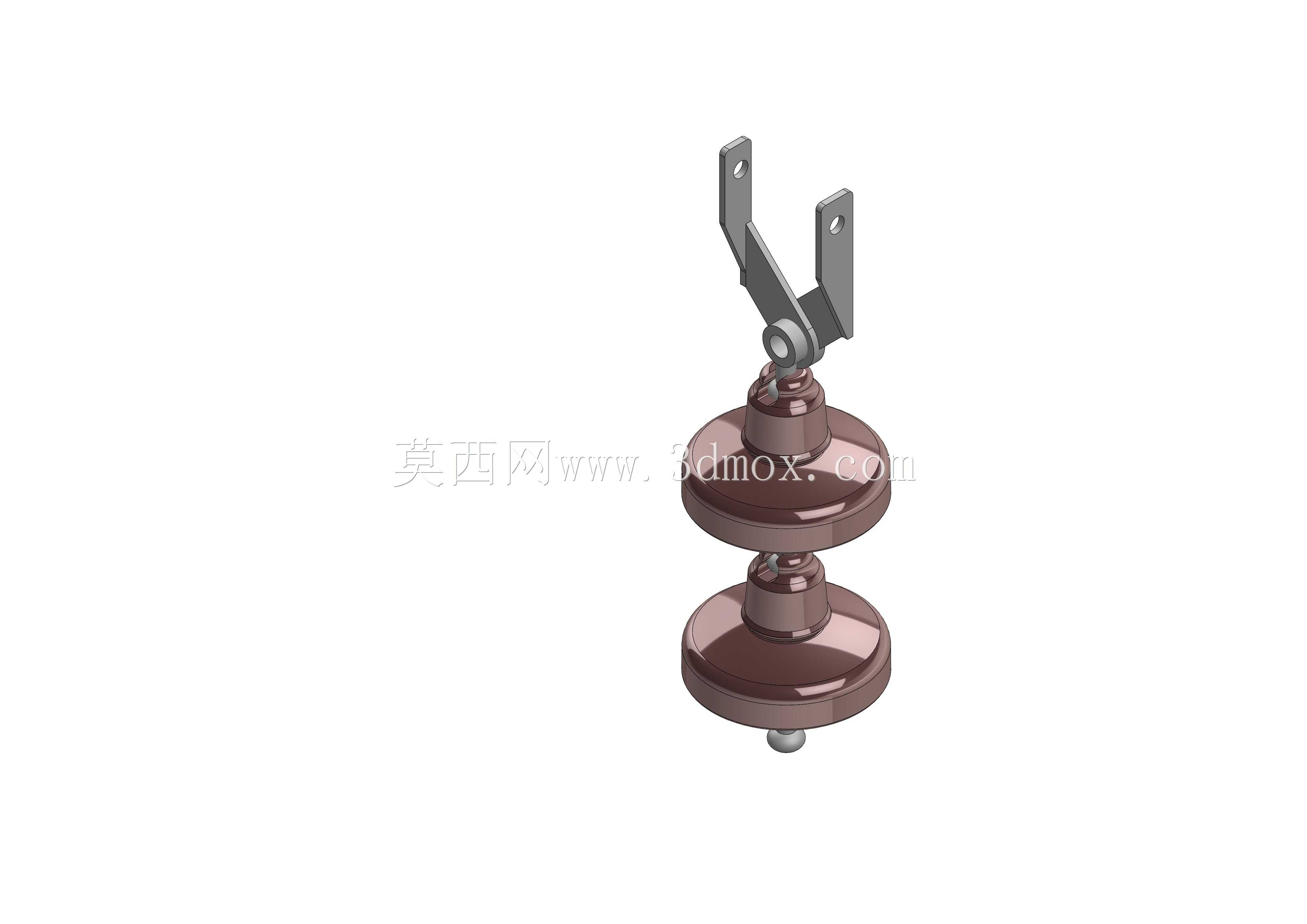

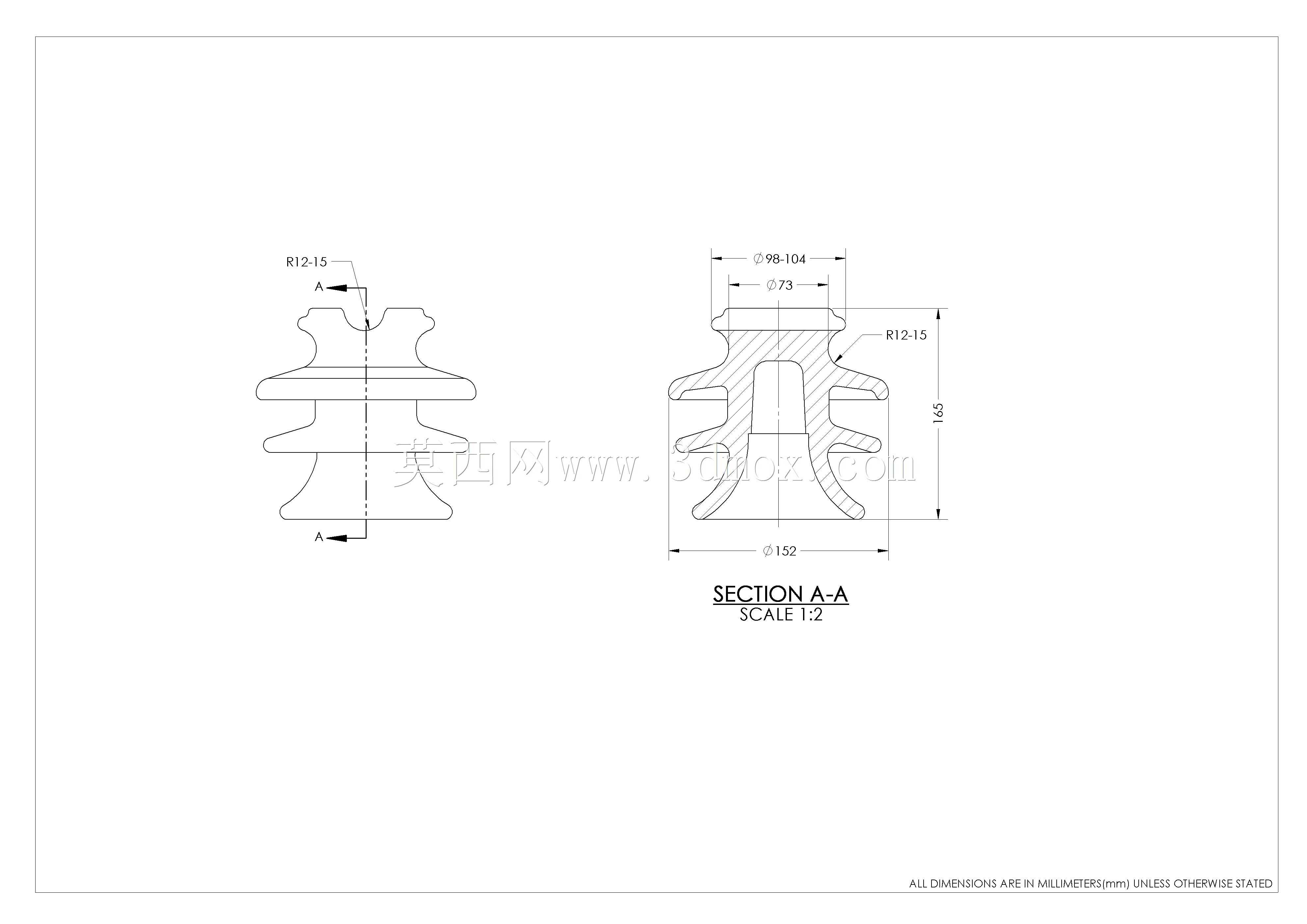

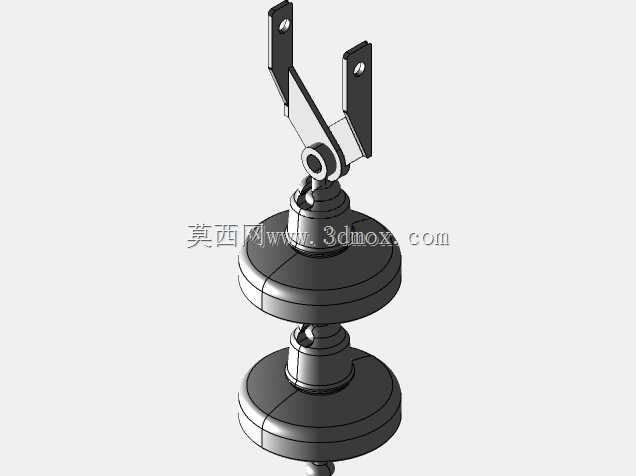

　　在10kV及以下架空配电线路的架设作业中，绝缘支撑部件是保障线路运行安全的核心基础元件，本次设计的四极组件，主要应用于配电变压器低压侧出线端、线路T接节点、转角杆横担部位的导线固定与绝缘隔离场景，替代传统单槽绝缘子实现多回路导线的同步固定，减少横担上的部件排布数量，降低杆上作业的安装复杂度。从实际工况出发，这类部件长期暴露在户外环境，需要耐受紫外线老化、四季温差形变、雨水侵蚀以及短时工频过电压的冲击，因此结构设计上首先考量了爬电距离的冗余量，从剖面结构可以看到，组件外侧设置了多层凸起的伞裙结构，每层伞裙的外伸尺寸经过反复校核，既能够在雨天顺着伞裙边缘快速排走雨水，避免连续水膜造成的沿面闪络，又不会因为伞裙外伸过长导致部件整体抗风载能力下降，在强风天气下不会因为迎风面积过大出现根部断裂的问题。

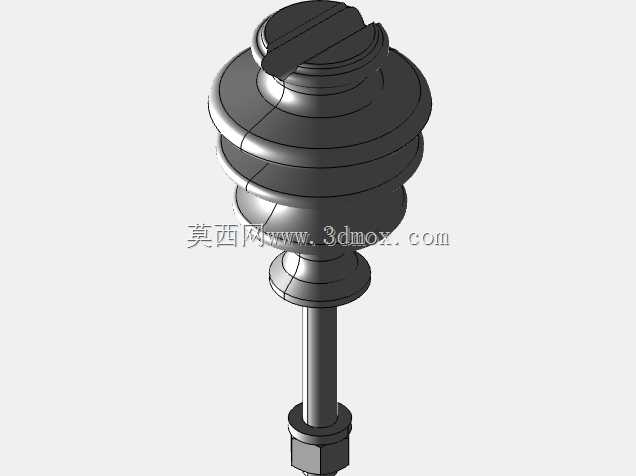

　　组件上部的导线固定槽采用了圆弧过渡设计，槽口的R12.15圆角能够避免固定导线时，尖锐棱边磨损导线的绝缘层，槽内的防滑纹路可以增加与导线外层的摩擦力，防止导线在长期风振作用下出现滑移松脱。中间的剖面结构显示，组件内部为实心绝缘材质填充，没有中空空腔，避免了空腔内积水在低温下结冰膨胀造成部件开裂，中心的安装孔位尺寸适配常规的M16横担固定螺栓，孔位周边做了加厚处理，能够承受螺栓紧固时的压紧力，不会因为安装扭矩过大出现孔位周边的崩裂问题。从安装边界来看，组件总高度控制在142mm，最大伞裙直径为98.1mm，上部固定槽的直径为73mm，底部安装定位台的直径为102mm，这个尺寸参数能够适配现有多数配电横担的安装孔距，不需要对现有横担做额外的打孔改造，直接替换原有单极绝缘子即可完成多回路的布线固定，大幅降低线路改造的物料成本与施工时长。

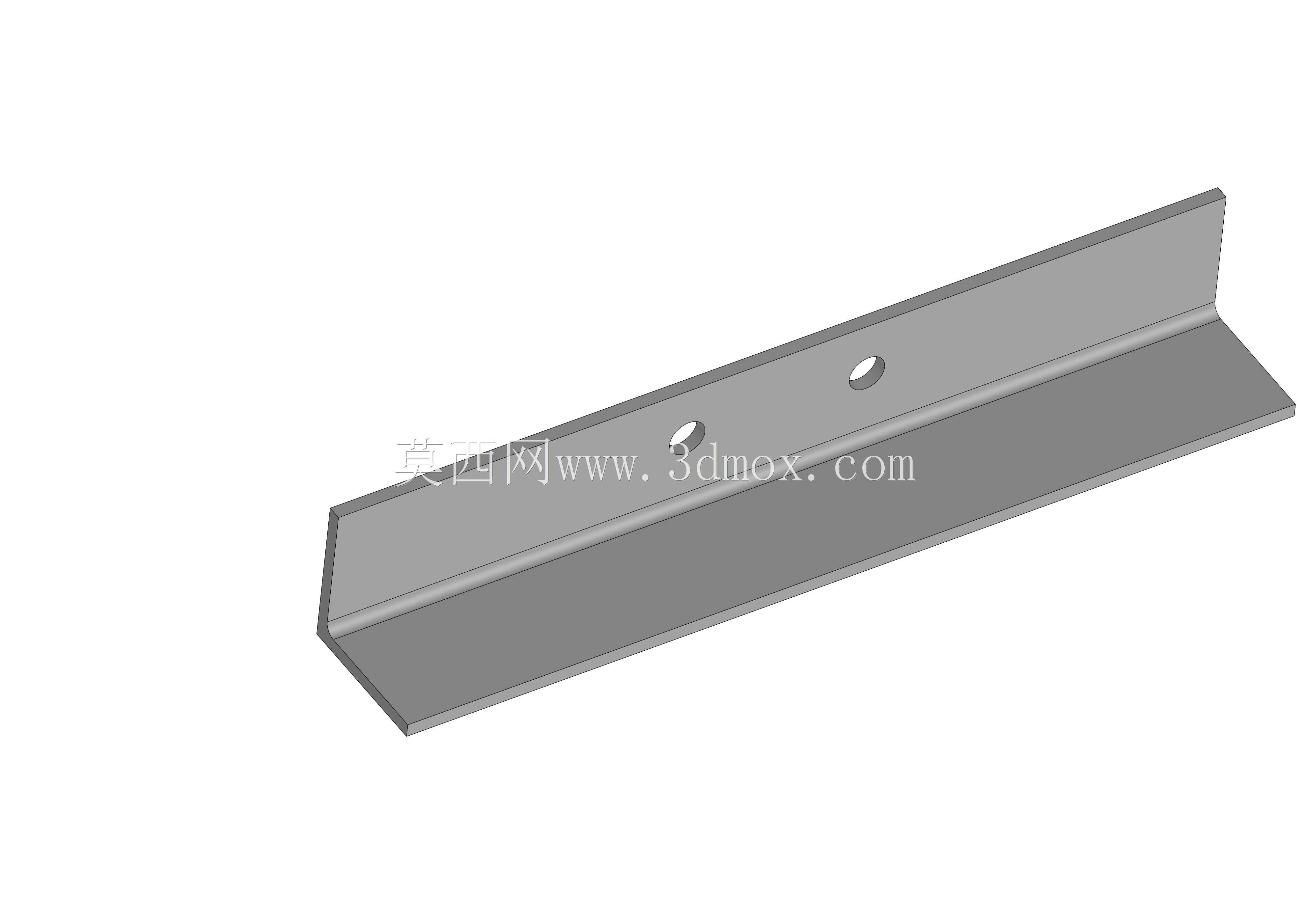

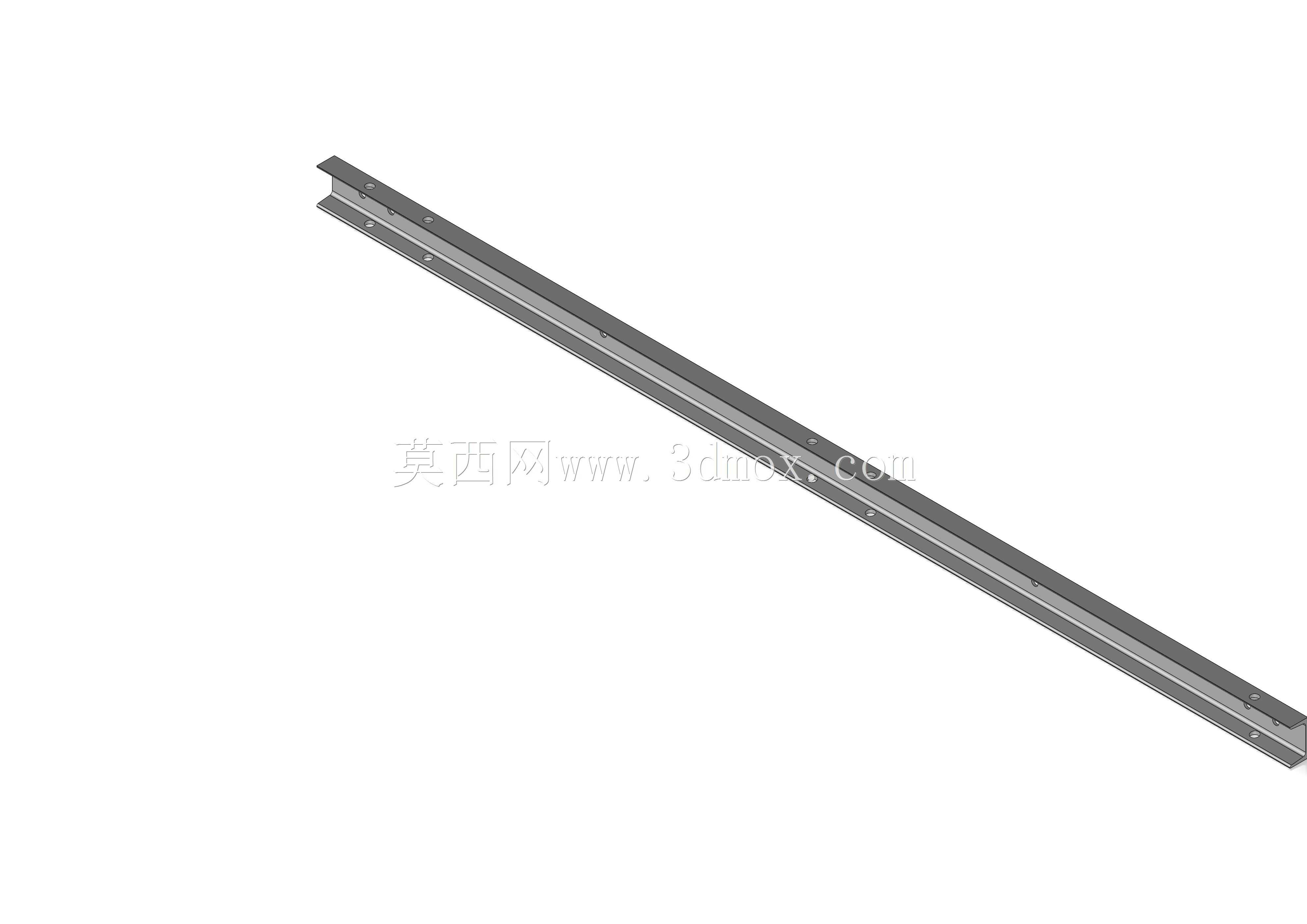

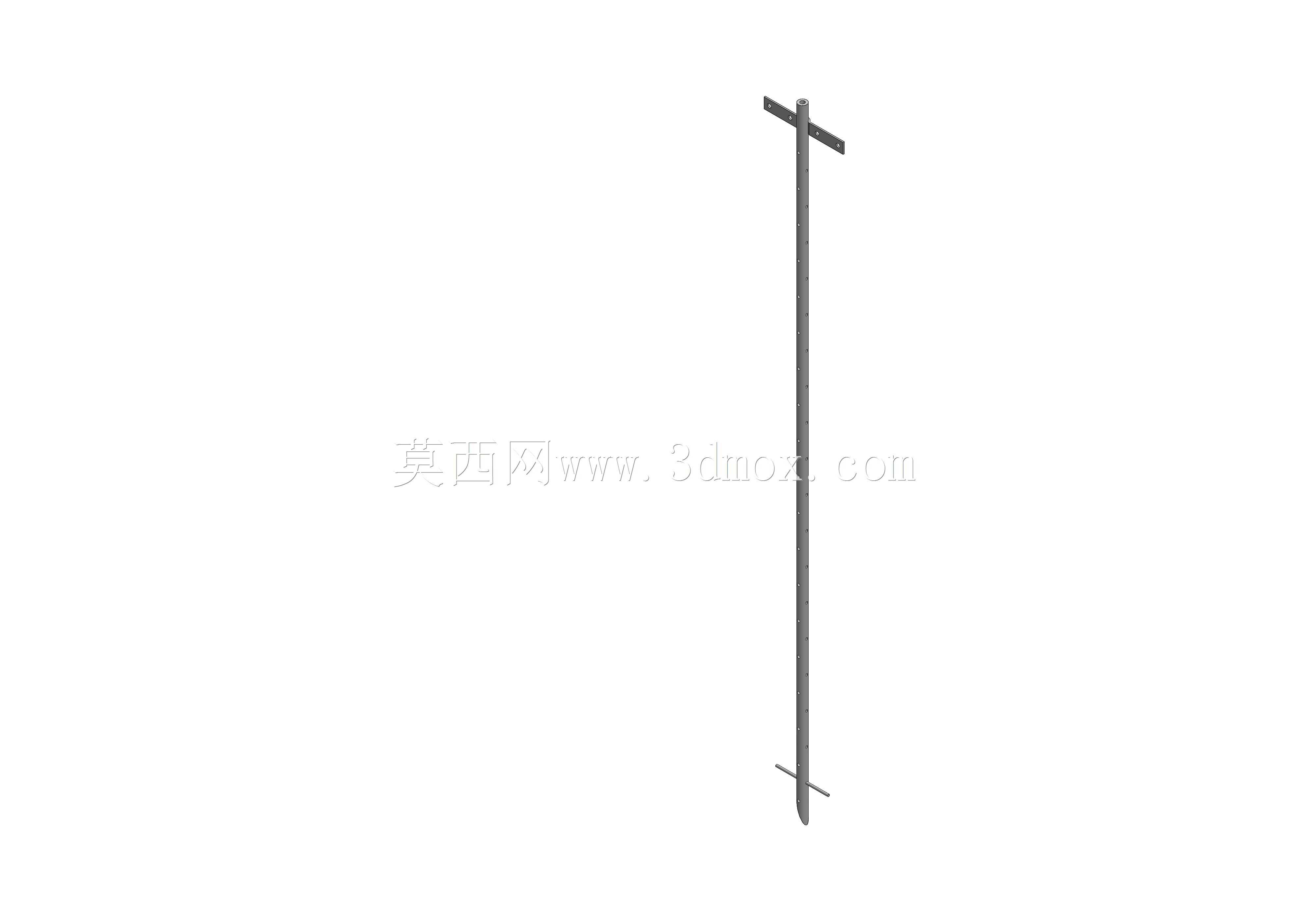

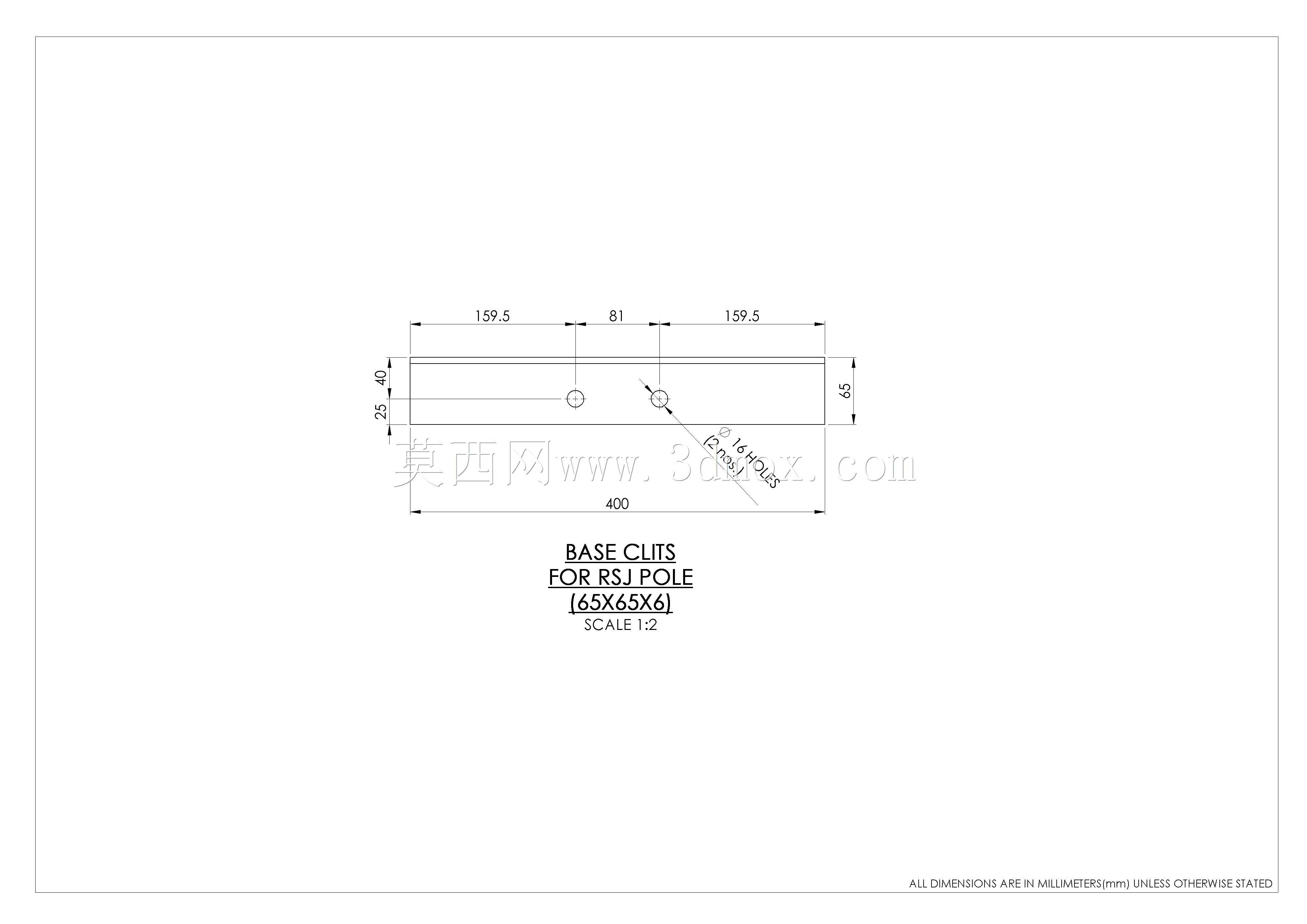

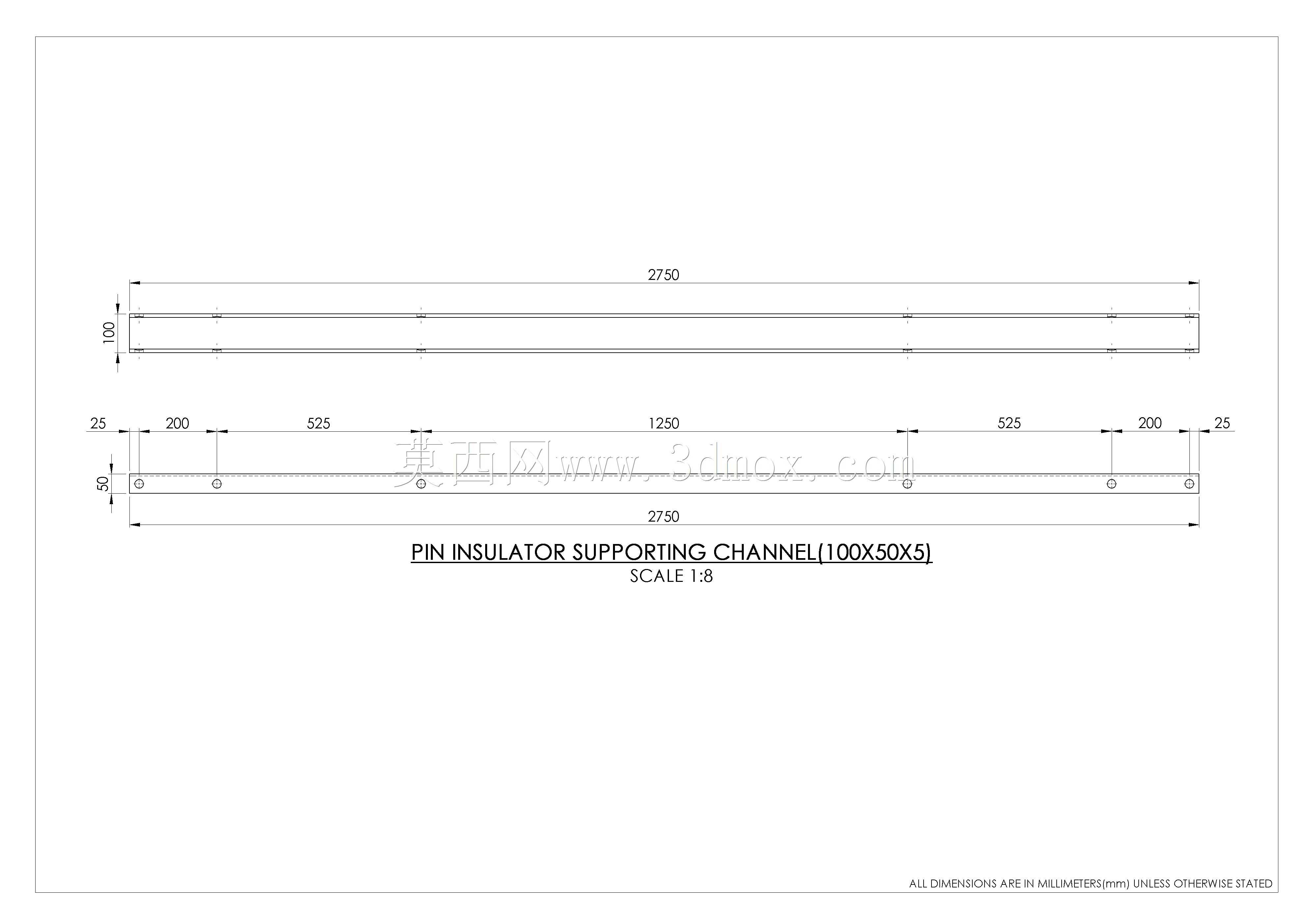

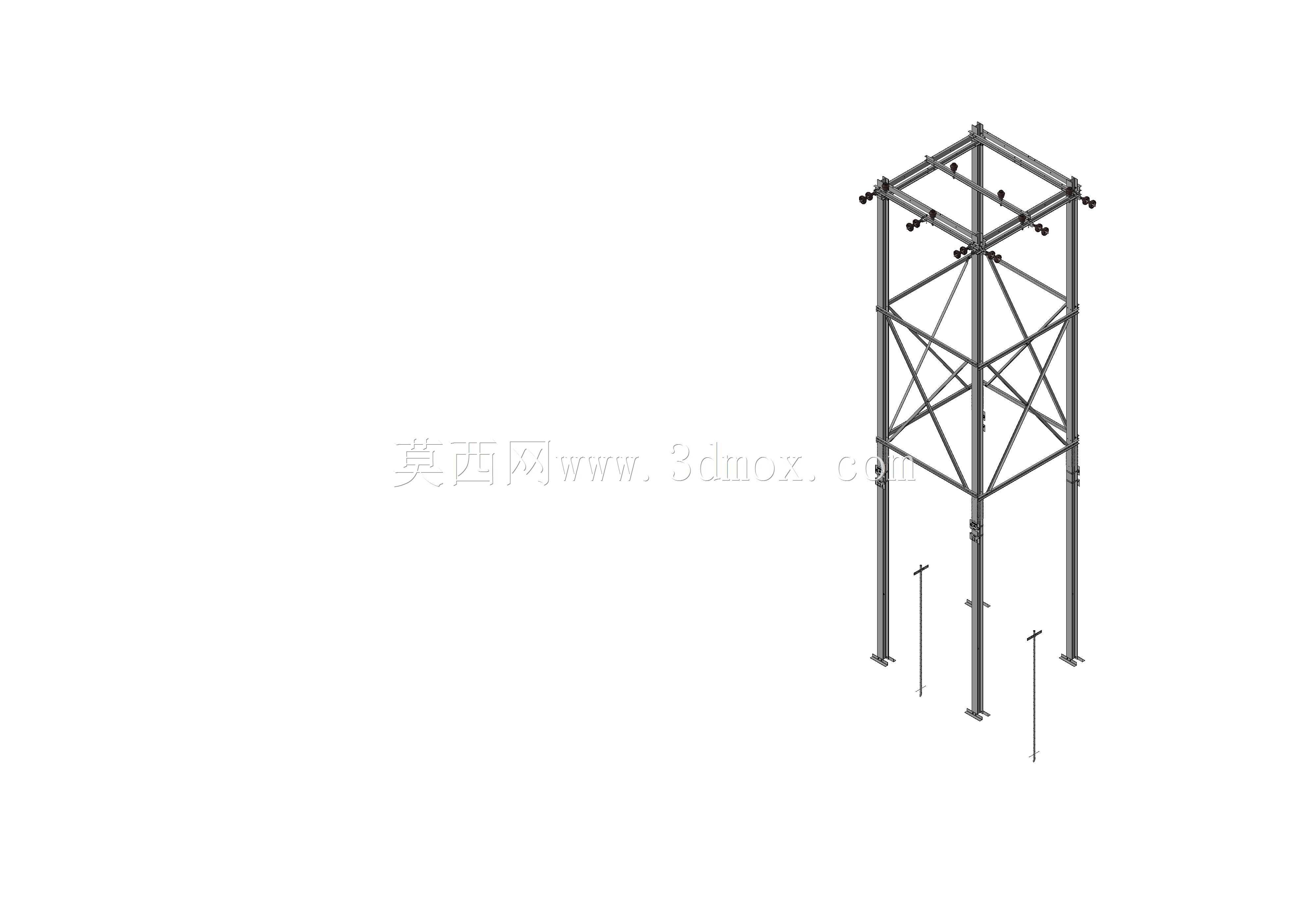

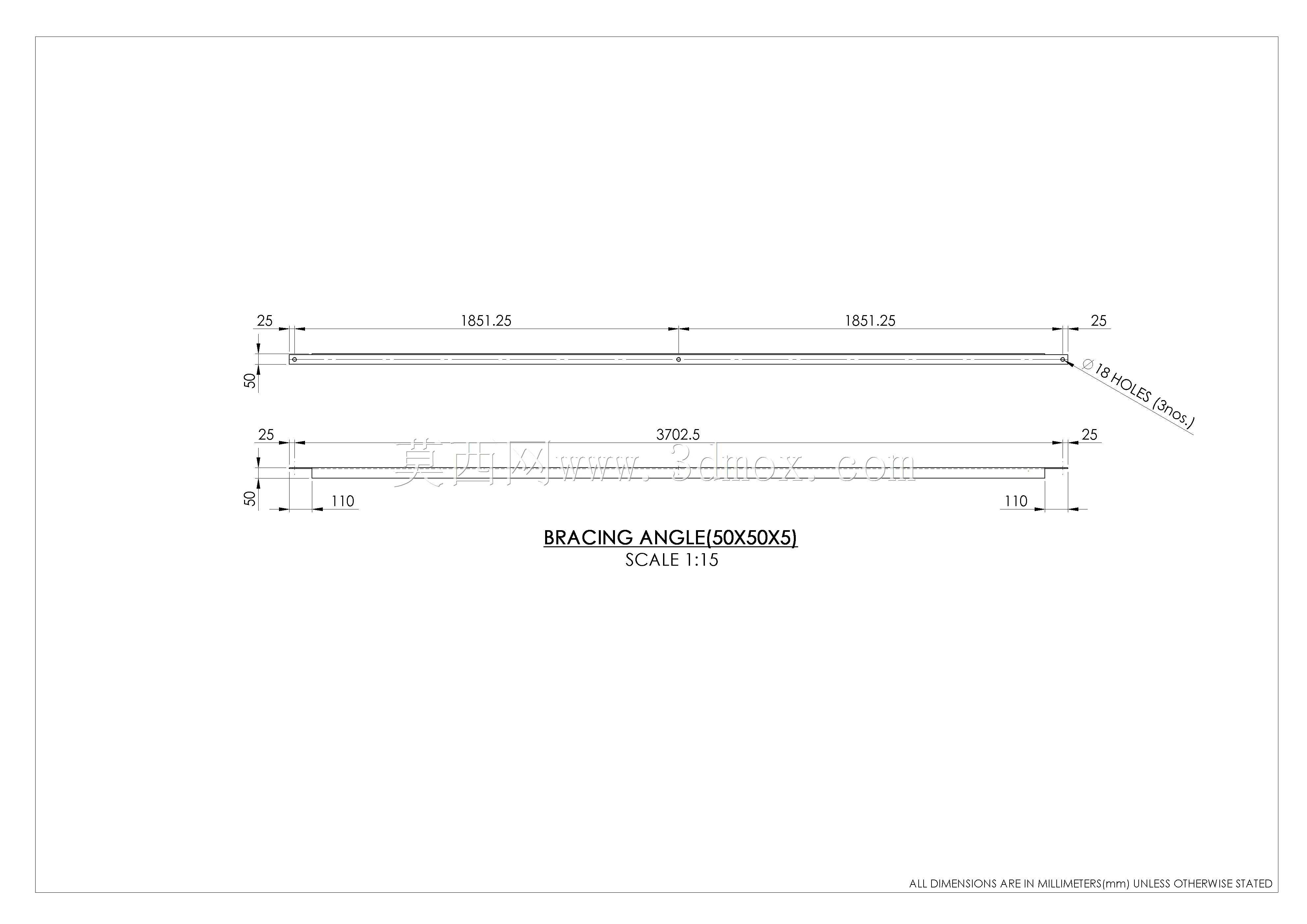

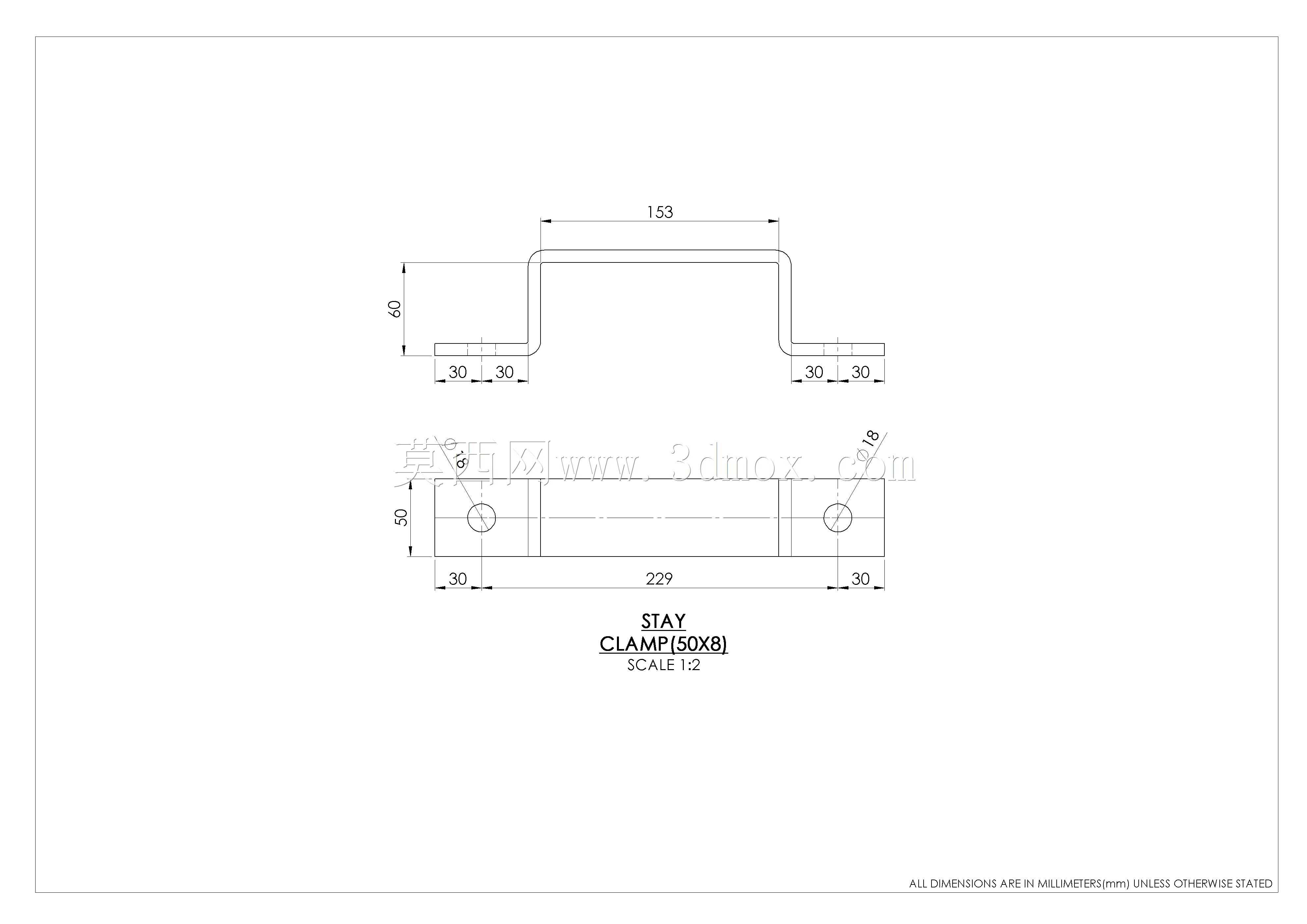

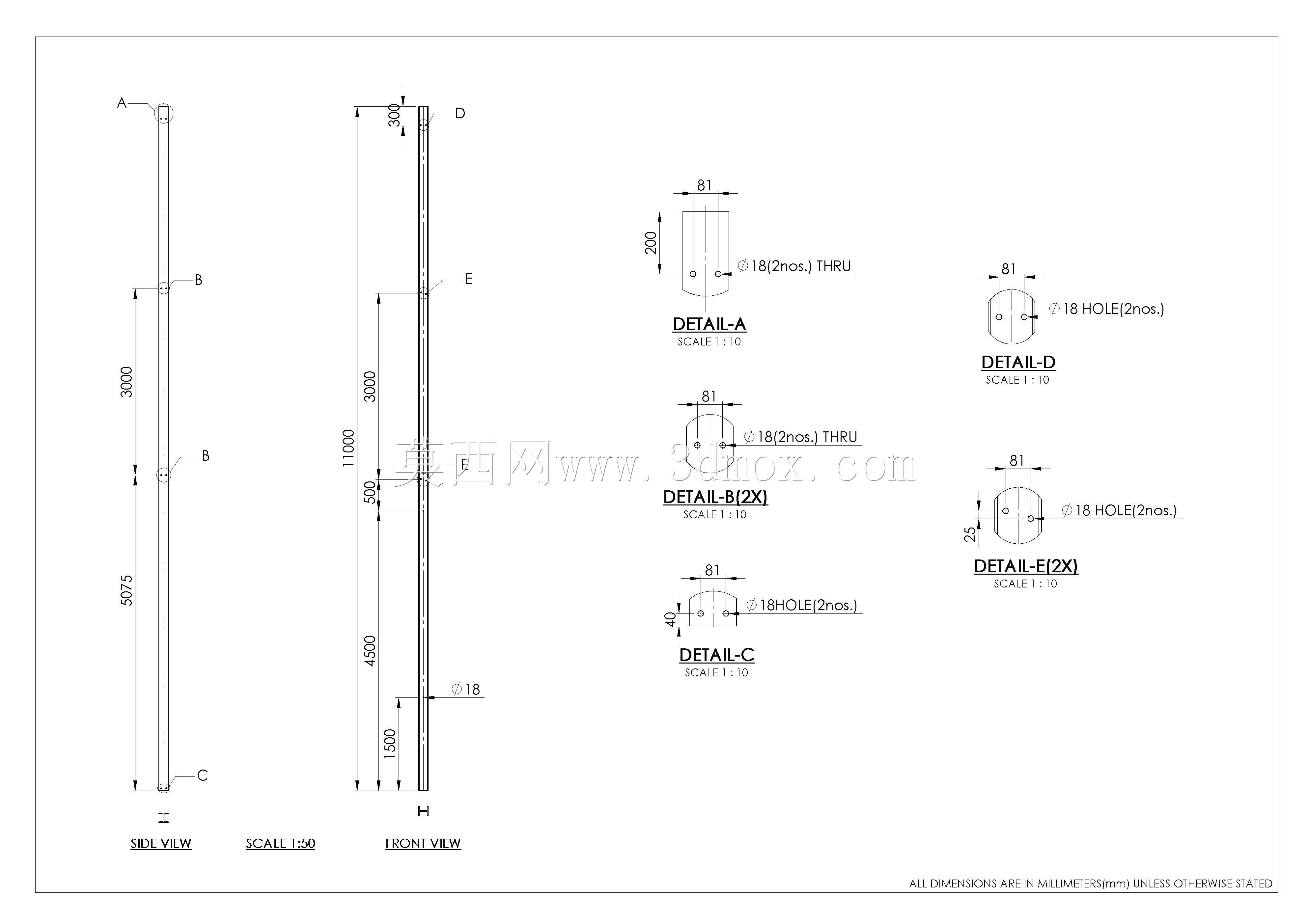

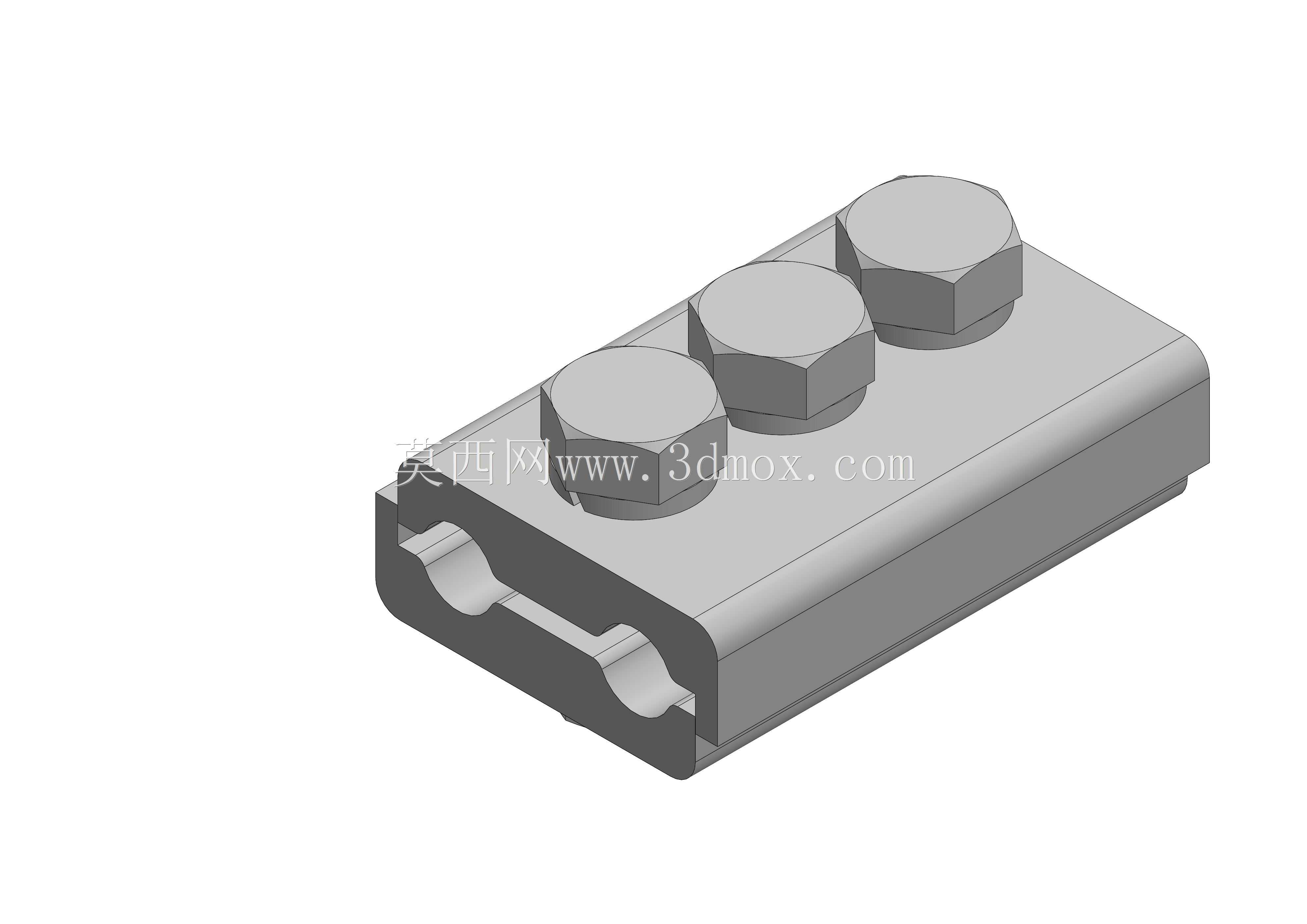

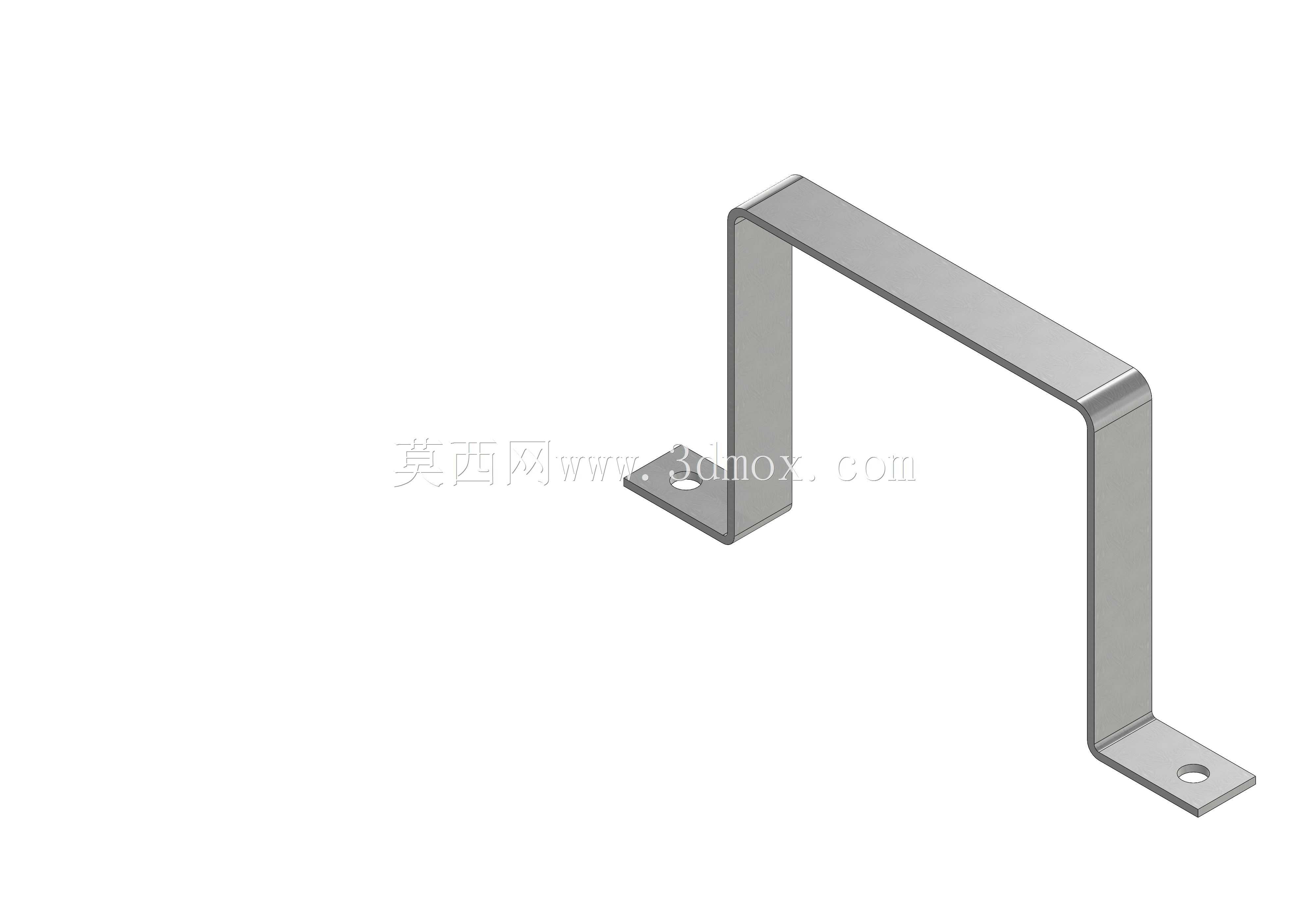

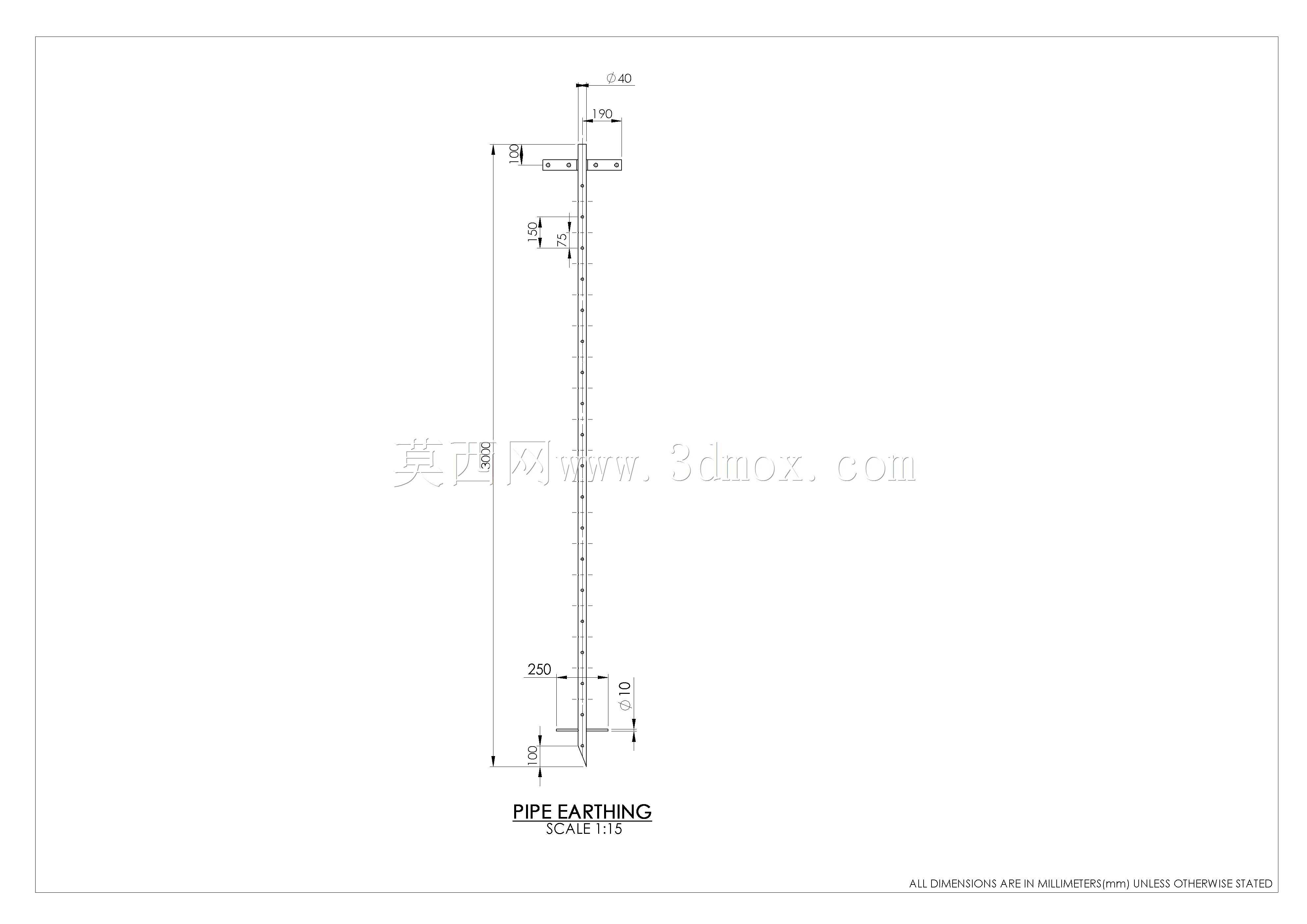

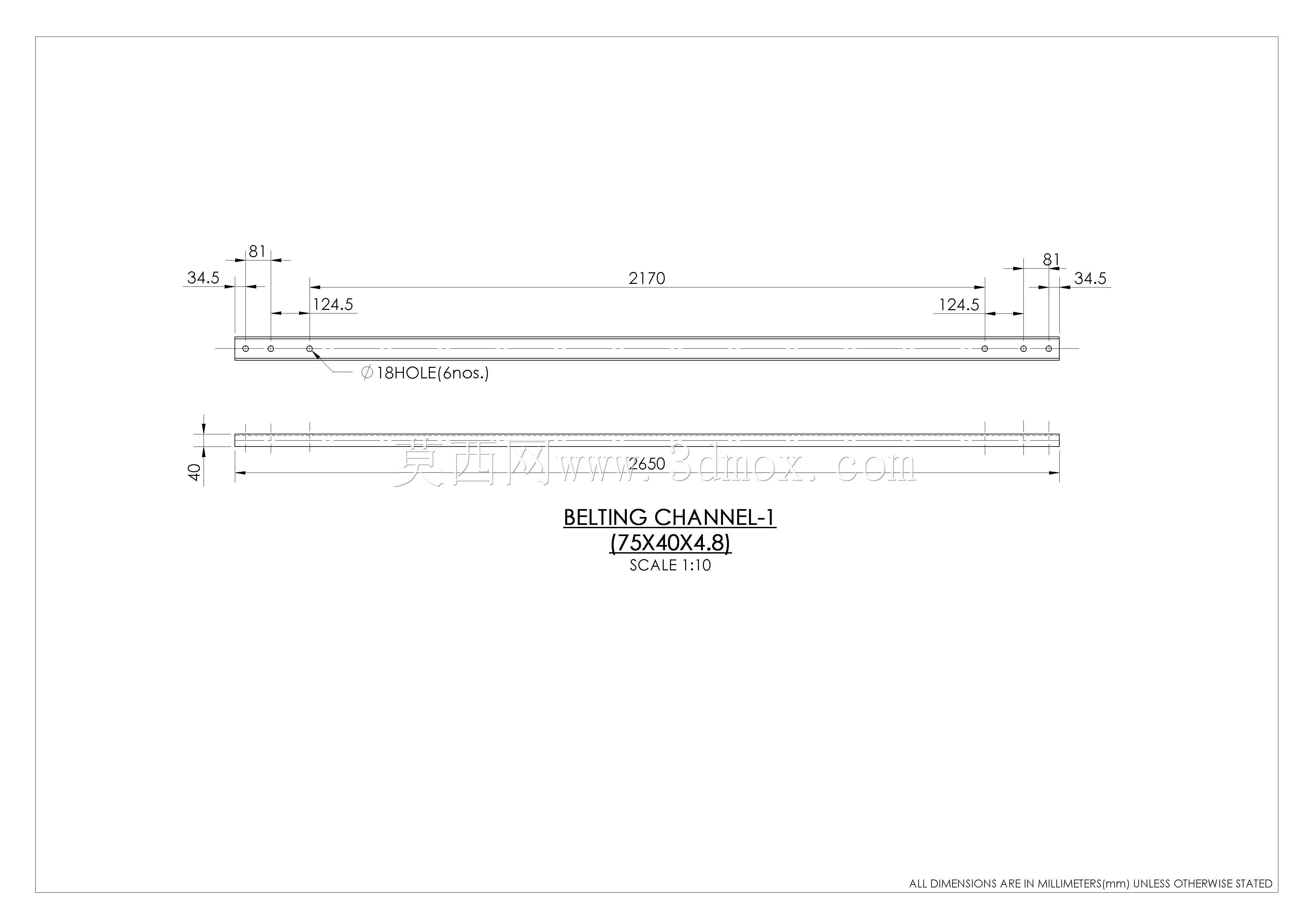

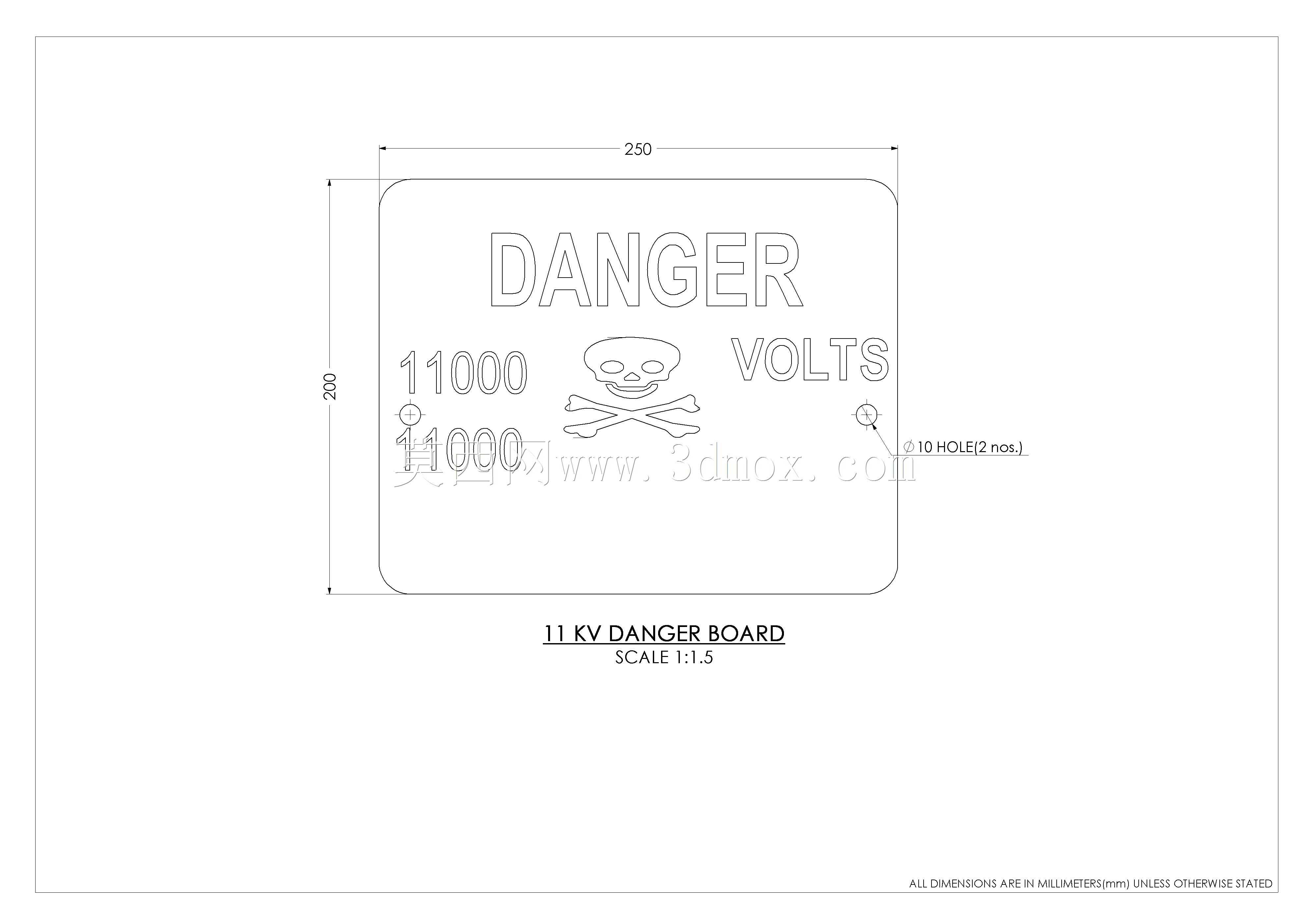

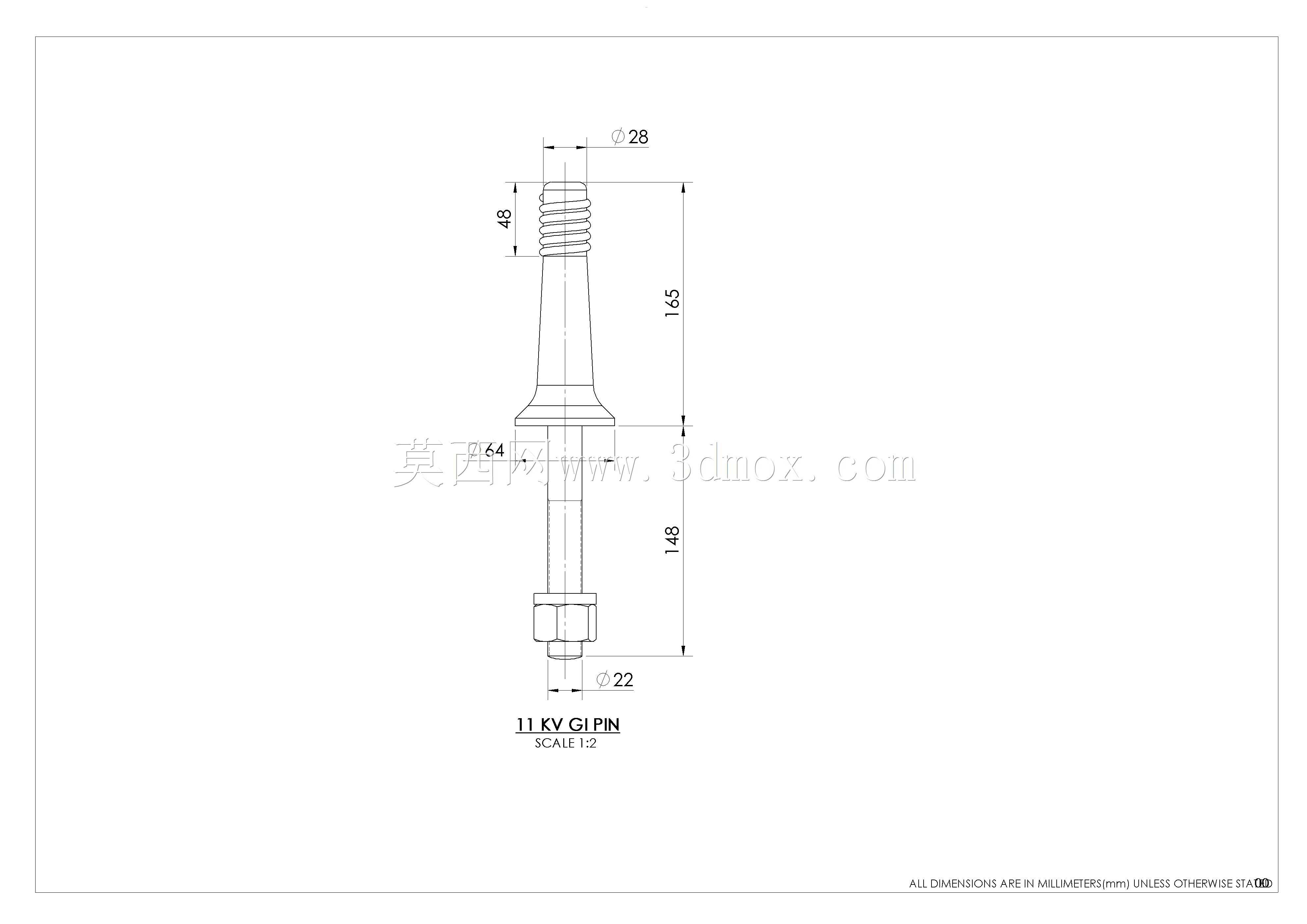

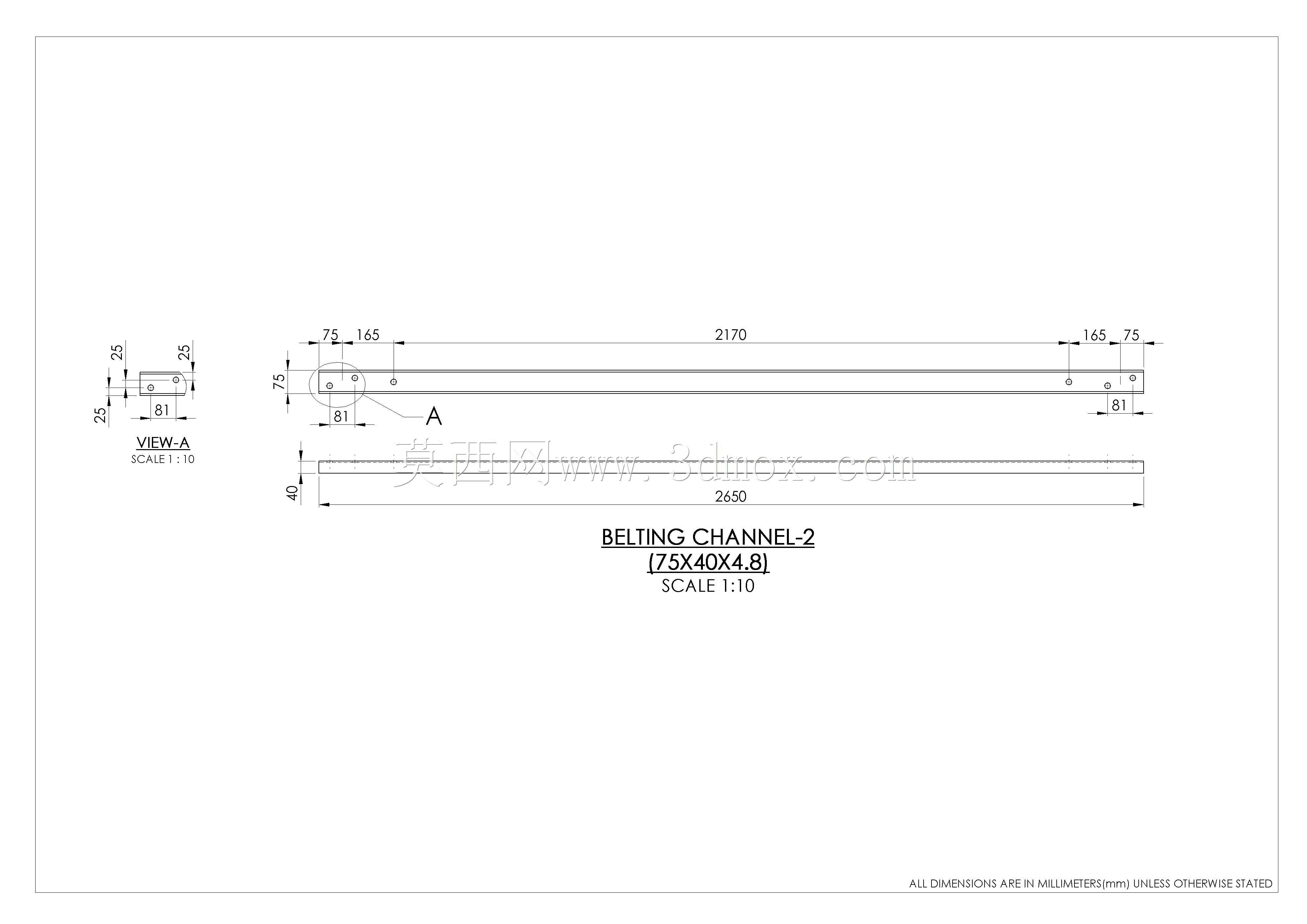

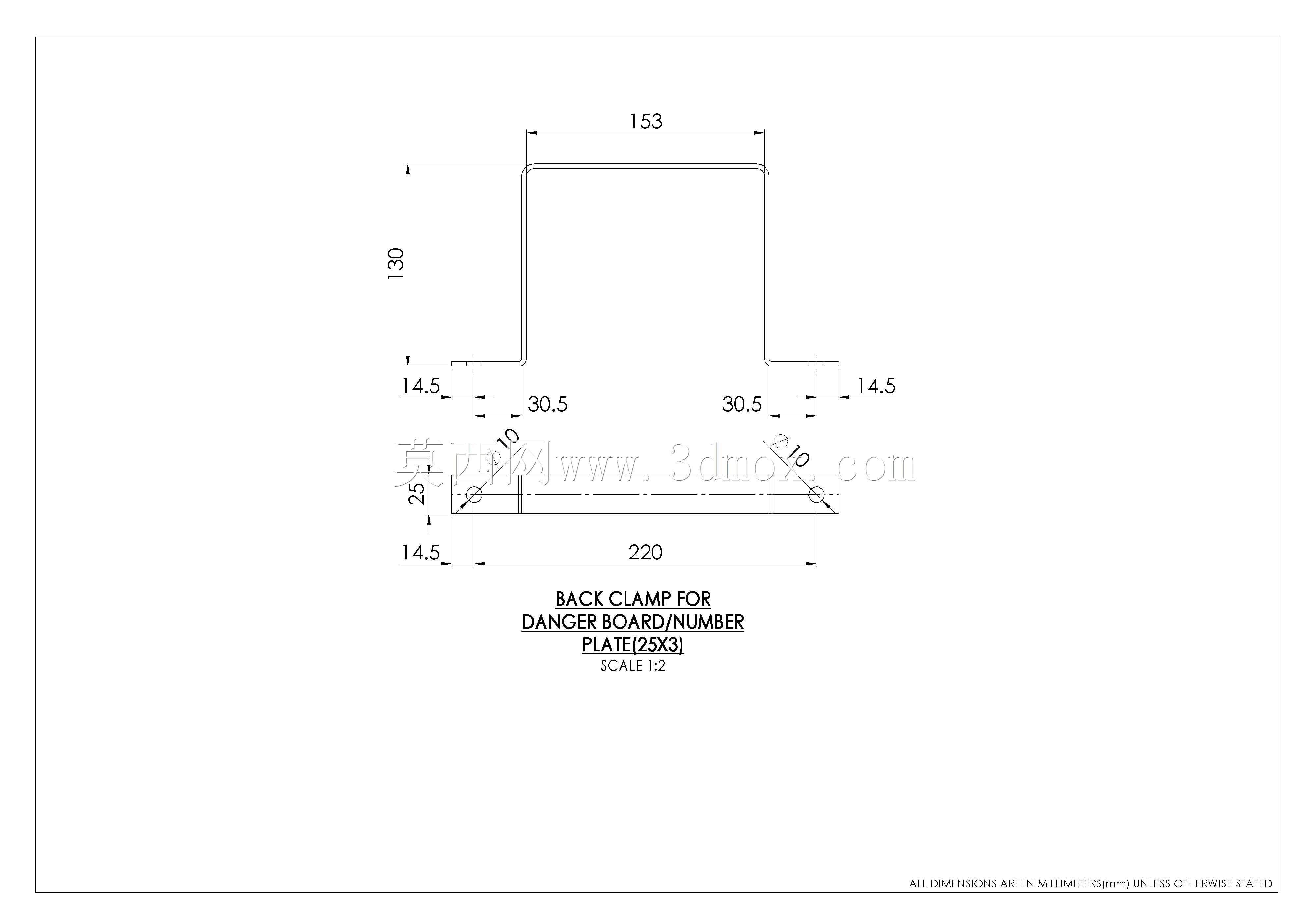

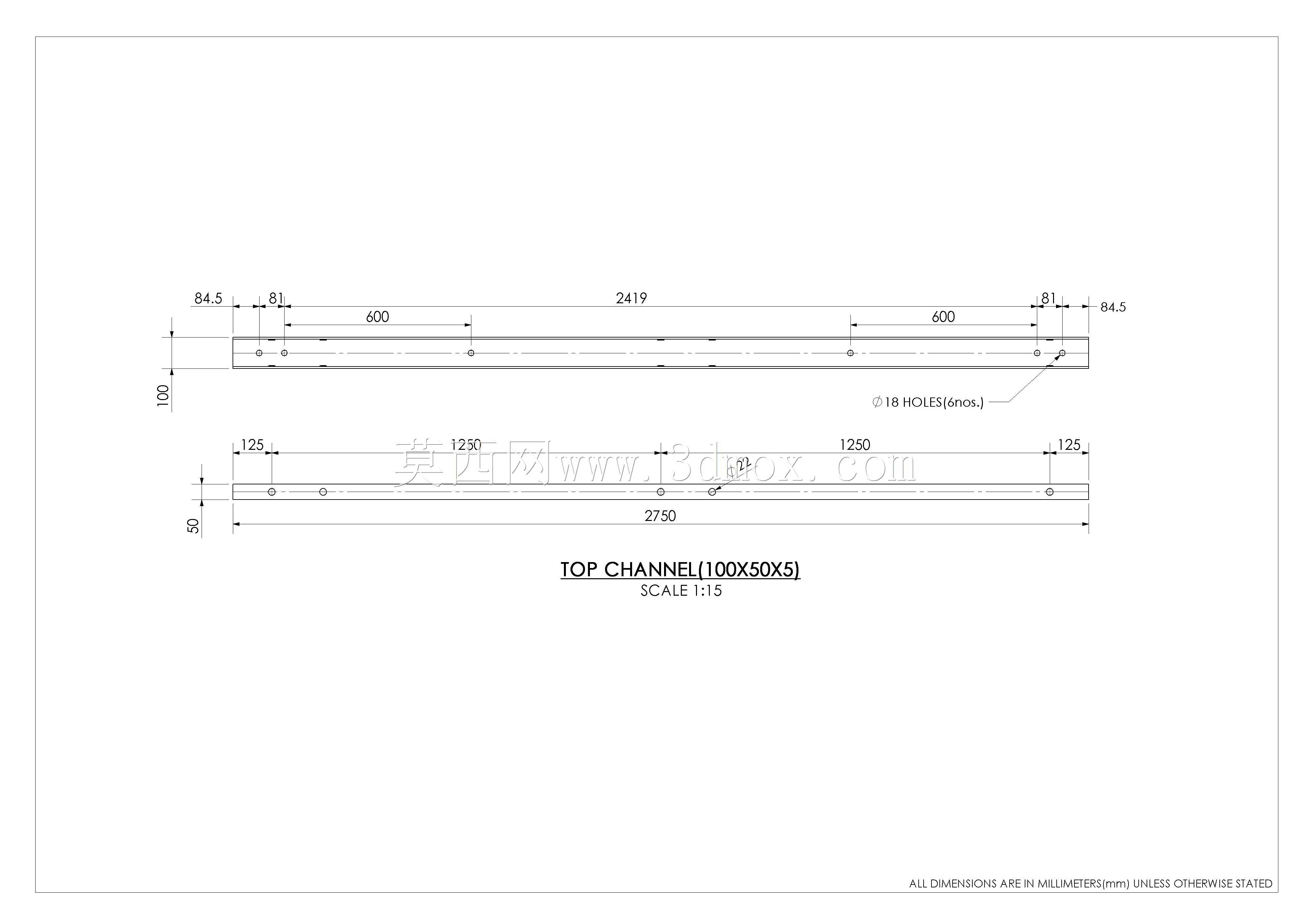

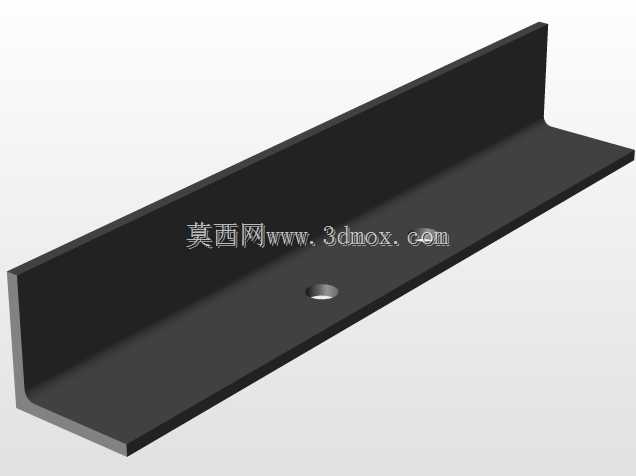

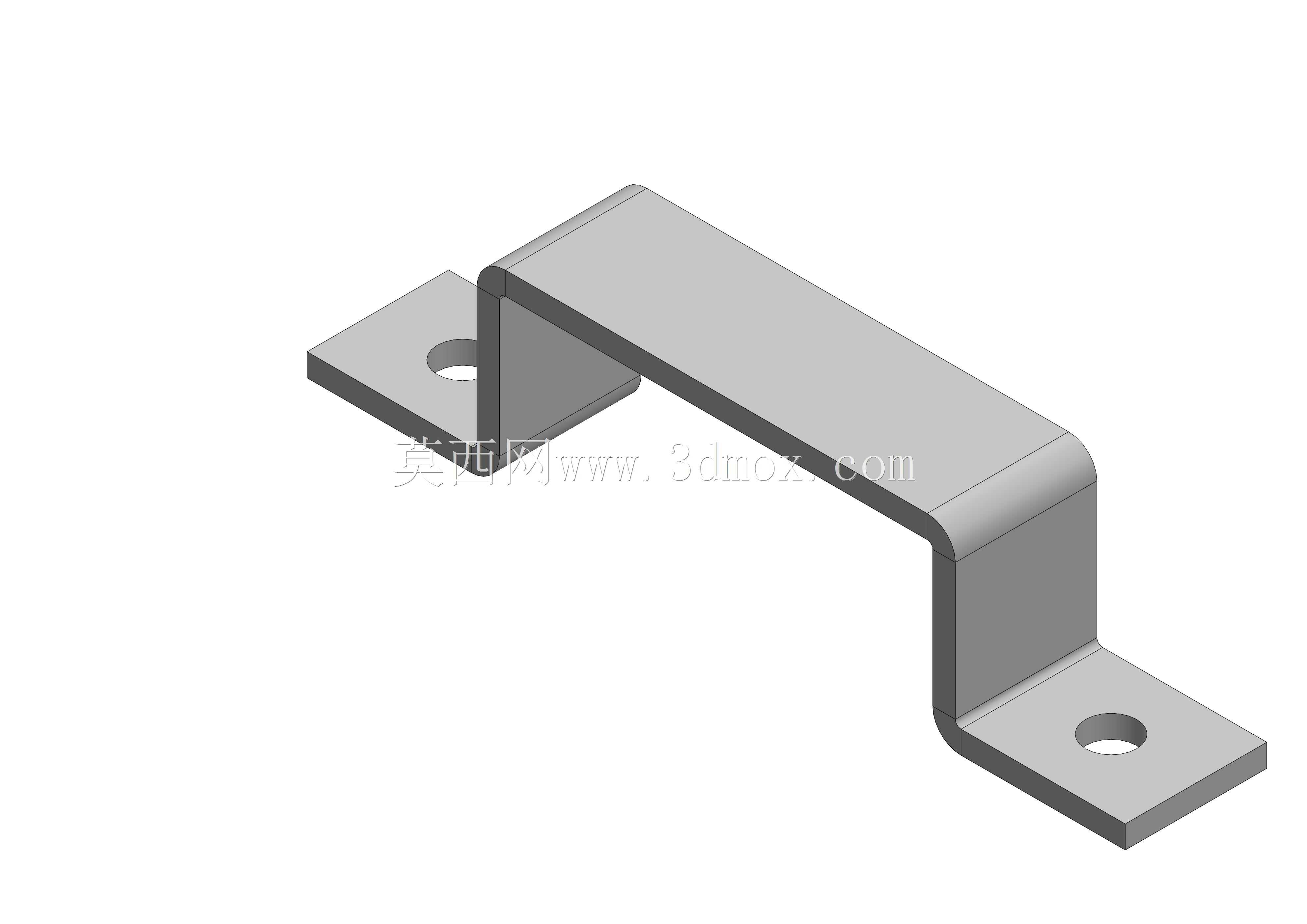

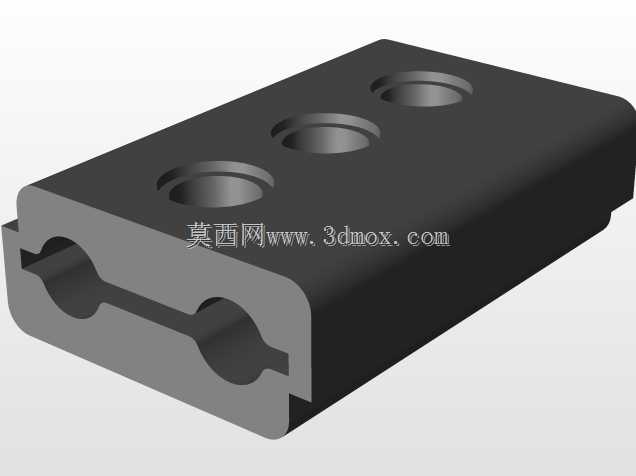

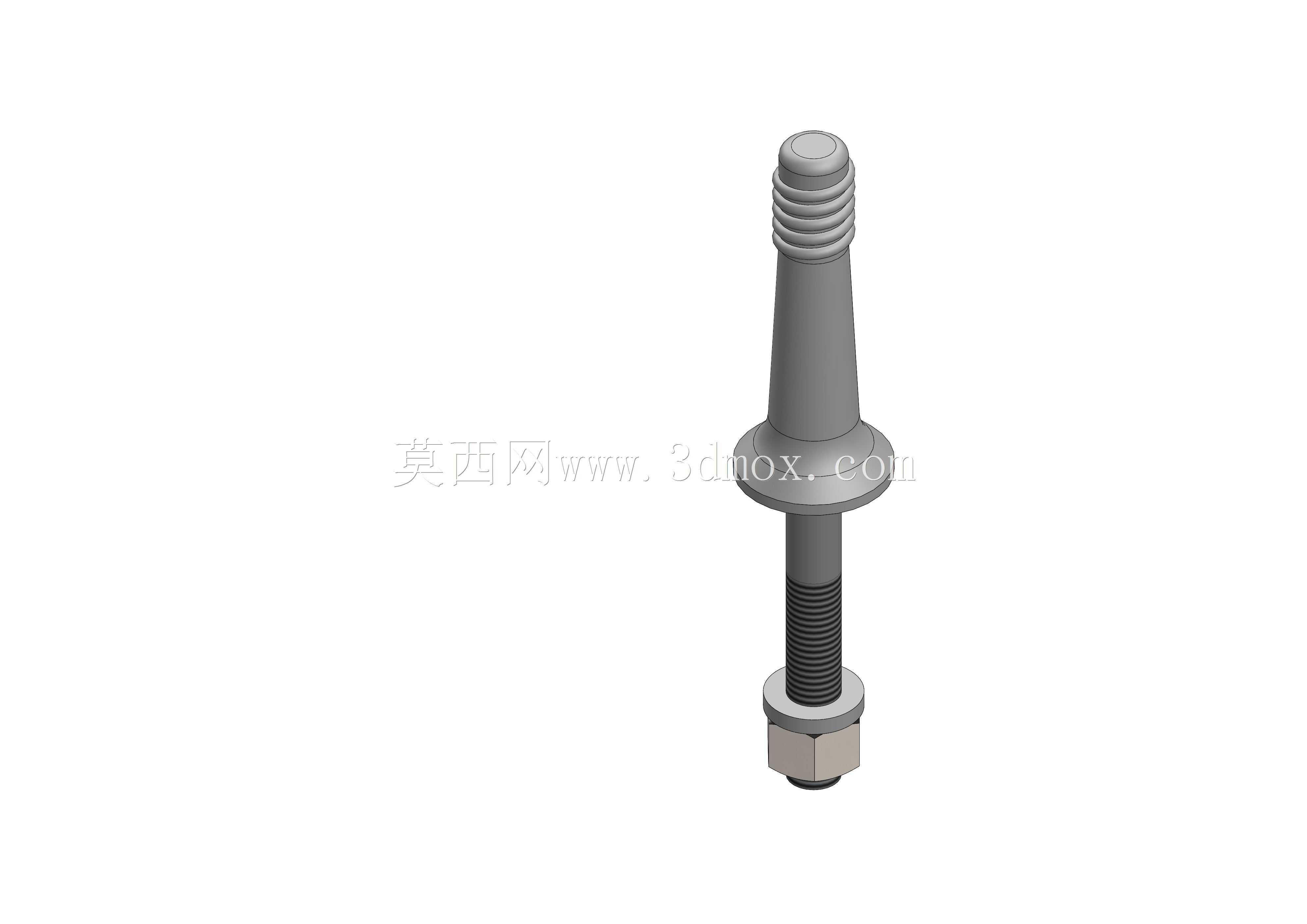

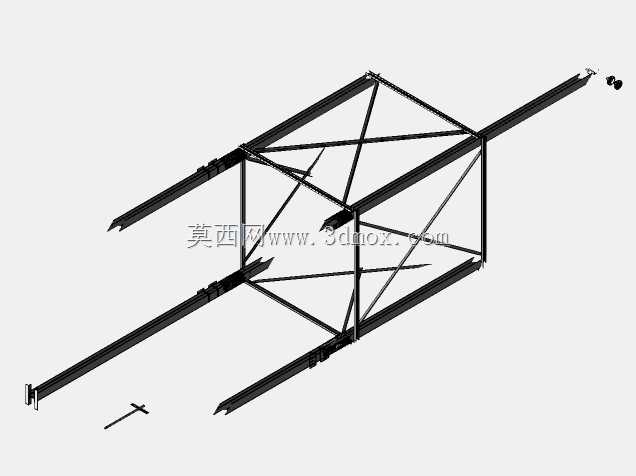

　　在配套部件的适配性上，该组件预留了与电线杆抱箍、支撑撑角、连接角钢的配合面，配套的NUT型线夹、固定螺栓可以直接采用电力行业的标准件，不需要单独开模定制非标紧固件，方便运维人员在现场抢修时快速替换损坏部件。组件的顶部结构设计了四个独立的导线固定位，能够同时固定四根同规格的低压出线，每个固定位之间的绝缘隔断厚度经过耐压测试，能够满足相间绝缘的安全距离要求，避免不同相位的导线之间因为风吹摆动造成的相间短路故障。从结构受力角度分析，组件的根部与横担接触的位置做了加宽的支撑底座，底座与横担的接触面积足够大，能够将导线的垂直荷载、风振带来的水平荷载均匀传递到横担结构上，不会出现应力集中导致的部件断裂。在实际建模过程中，特意对伞裙的过渡圆角做了优化，所有的棱边都做了R2以上的圆角处理，既方便绝缘材质的模压成型，减少成型过程中的应力集中点，也能够避免部件在运输、安装过程中因为磕碰造成边角缺损。针对户外使用的抗老化需求，结构设计上没有设置容易积灰的水平凹槽，所有的表面都带有一定的倾斜角度，灰尘会随着雨水自然冲刷掉，长期使用不会因为积污导致绝缘性能下降。在安装流程上，该组件不需要特殊的安装工具，作业人员只需要使用常规的扳手就可以完成固定，导线放入槽位后通过配套的压盖压紧即可，不需要复杂的绑扎作业，相比传统的绝缘子绑扎固定方式，能够缩短单杆的作业时间近40%，降低高空作业的安全风险。对于配电台区的设计人员来说，采用这类四极组件可以简化横担的排布设计，减少横担上的部件数量，让杆上的布线更加整齐，也方便后期的运维检修，减少运维人员排查故障时的部件识别难度。
