24毫米弯角多触点PCB安装电源插座

　　在工业控制板卡、测试测量仪器、中小功率电源模块的PCB设计环节，板载电源输入接口的选型往往直接影响整板的装配效率与长期运行可靠性，这款弯角结构的多触点电源插座，正是针对高密度板上安装场景开发的接插部件。不同于直插式同规格插座需要在板边预留垂直方向的操作空间，这款弯角结构的插座将插装引脚设置为与插座主体轴向垂直的布局，插合方向平行于PCB板面，能够大幅压缩板边垂直方向的空间占用，尤其适合机壳内部空间局促、板边到壳壁距离有限的设备装配场景，比如手持测试仪器、嵌入式工业控制模块、紧凑型开关电源内部的板载电源输入位。

　　从功能特性来看，这款插座采用多触点接触结构，插合时内部多个弹性接触片同时与匹配插头的插针外壁贴合，相比单触点结构能够有效降低接触电阻，减少大电流通过时的触点发热问题，额定参数覆盖1000V电压等级、CAT III类应用场景下24A的载流能力，能够满足多数工业类板载电源的输入连接需求，避免普通小电流插座在大电流工况下出现触点氧化、温升超标的问题。插座主体的绝缘部分采用耐温绝缘材质，能够适配波峰焊、回流焊的常规焊接温度曲线，插装引脚的位置度公差控制在±0.1mm范围内，能够匹配常规PCB制板的孔位精度要求，过波峰焊时不会出现引脚偏移、浮高的问题。

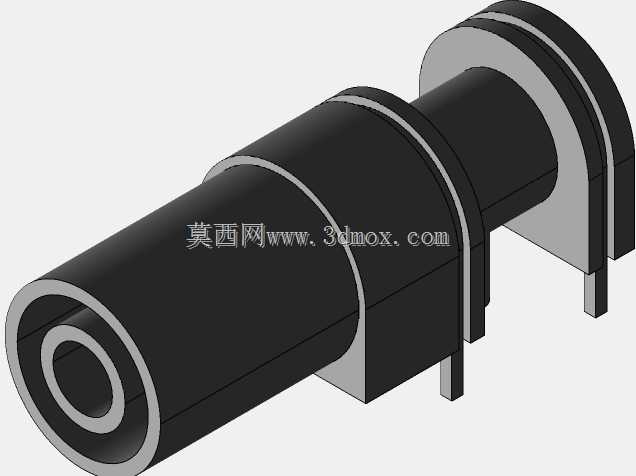

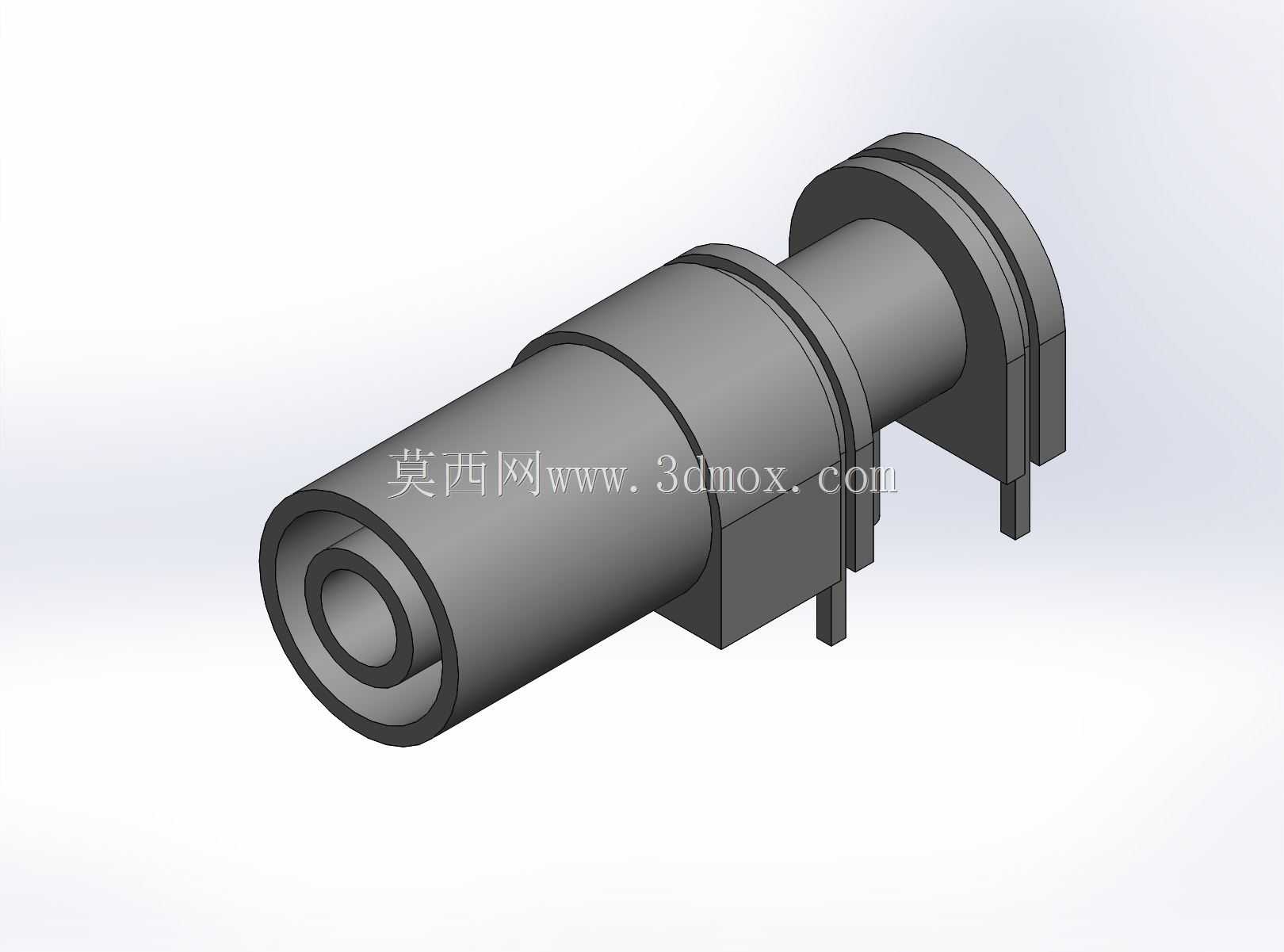

　　设计过程中，这款插座的安装边界经过多轮迭代验证，主体圆柱部分直径为24毫米，弯角固定座的两个定位凸缘刚好卡在PCB板边的定位缺口处，装配时能够实现快速定位，不需要额外的治具辅助即可完成插件工序；插装引脚伸出PCB板面的长度控制在2.3mm，刚好满足焊盘透锡要求，不会因为引脚过长导致焊后剪脚工序增加，也不会因为引脚过短造成透锡不足、焊接强度不够的问题。插座前端的插合口做了导向倒角设计，匹配插头插合时能够自动导正，即使在盲插场景下也能顺利对位，不会出现插头顶到绝缘壁、损坏触点的问题；尾部的弯角结构做了圆弧过渡，避免直角结构带来的应力集中问题，在受到意外外力拉扯时，应力能够通过圆弧面分散到固定座与PCB的结合面，不会出现引脚断裂、插座从板上脱落的情况。

　　在实际选型应用中，这款插座适合布置在PCB板边的位置，固定座的两个侧翼能够贴合PCB板面，焊接完成后侧翼与板面形成三个支撑点，相比无侧翼的同类型插座，抗弯折、抗拉扯能力提升40%以上，能够承受日常使用中插头插拔带来的冲击力，不会因为多次插拔导致焊盘脱落、铜箔起翘。接触片采用弹性铜合金材质，表面做了镀镍打底加镀金的处理，在工业环境下长期使用也不会出现触点氧化、接触不良的问题，插拔寿命能够满足万次级的使用要求，覆盖多数工业设备的全生命周期使用需求。不同于民用级的同规格插座，这款插座的绝缘部分爬电距离严格按照高压类PCB接插件的要求设计，相邻带电部件之间的爬电距离满足1000V电压等级的安规要求，不需要在PCB上额外开槽增加爬电距离，能够节省板上的布线空间，降低PCB设计的复杂度。

　　建模过程中，这款插座的所有配合尺寸都按照实际量产公差做了参数化设置，插合腔的内径尺寸按照匹配插头的公差带做了间隙配合设计，既不会因为间隙过小导致插头插拔过紧、操作费力，也不会因为间隙过大导致接触松动、通电时出现打火问题；引脚的间距、直径都按照行业通用的标准尺寸设置，能够直接导入PCB设计软件作为封装参考，不需要重新核对尺寸绘制封装，能够大幅缩短结构设计与PCB设计的对接周期。在整机装配验证环节，这款插座的板上高度、插合深度都经过实际装配验证，插合后插头尾部不会与机壳内壁发生干涉，弯角部分的弧度也不会与板上周边的电容、电感等高大元器件产生空间冲突，在高密度布板的场景下也能顺利布置。
