iPhone6plus智能手机外观结构三维数模

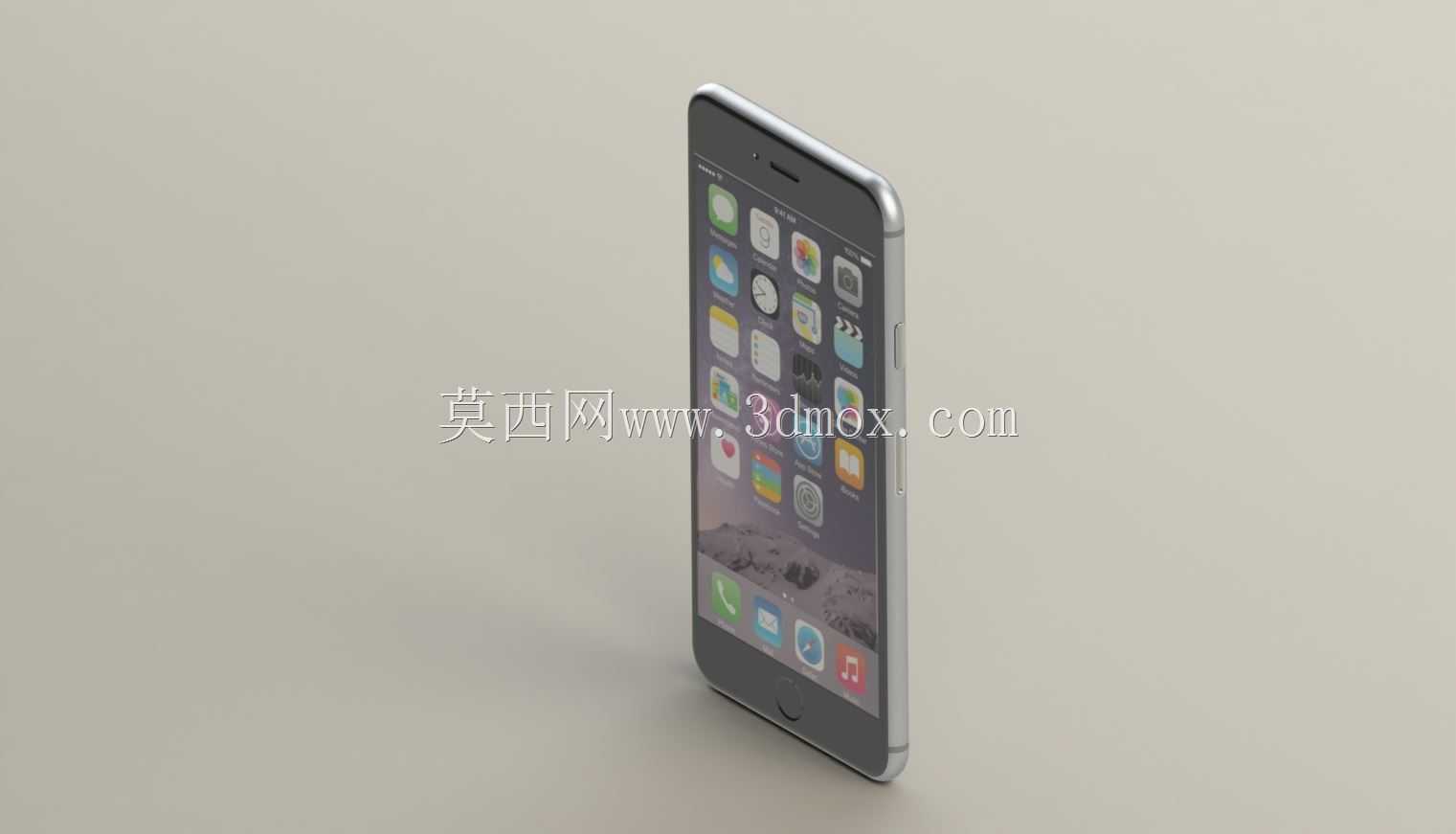

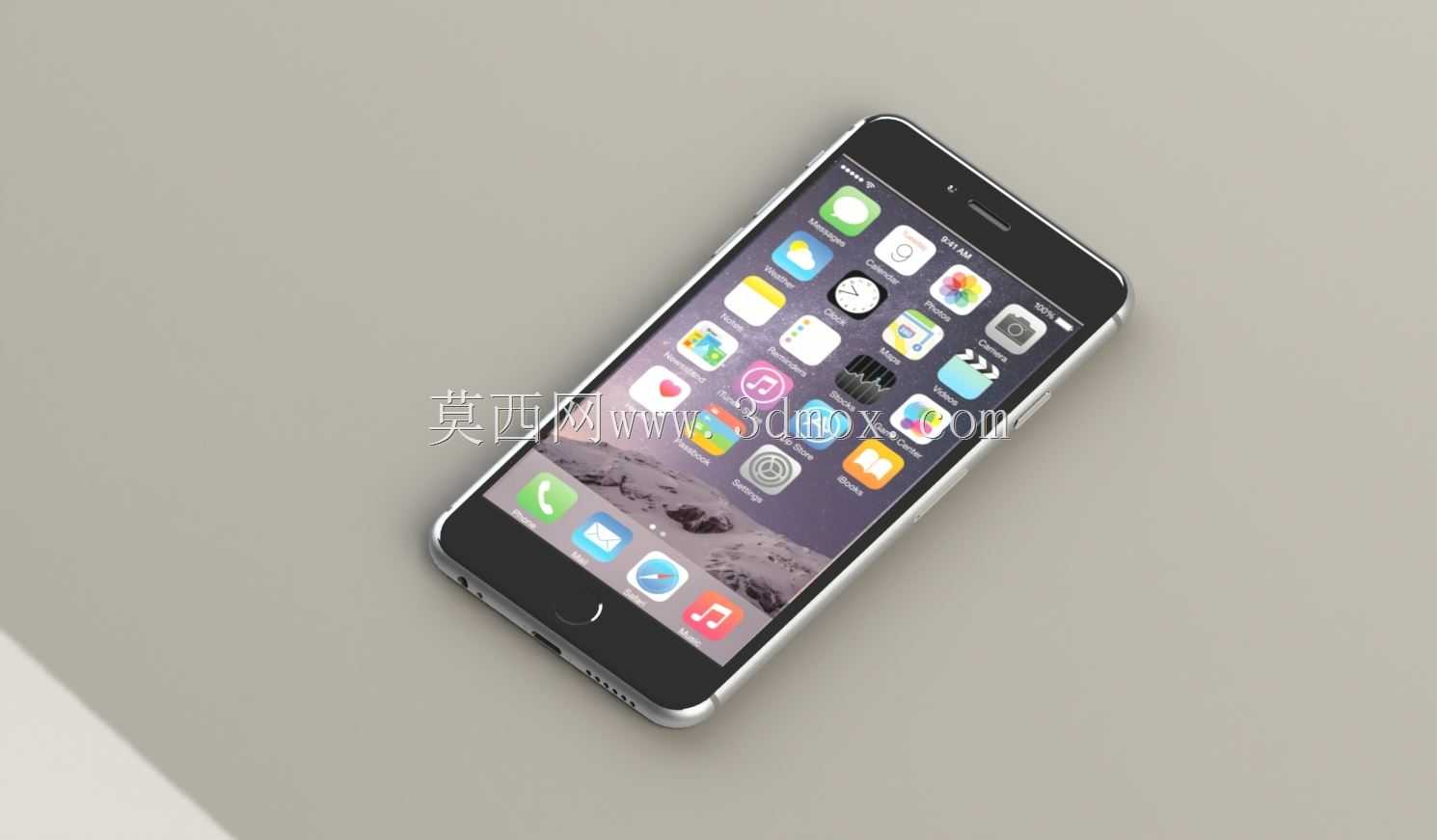

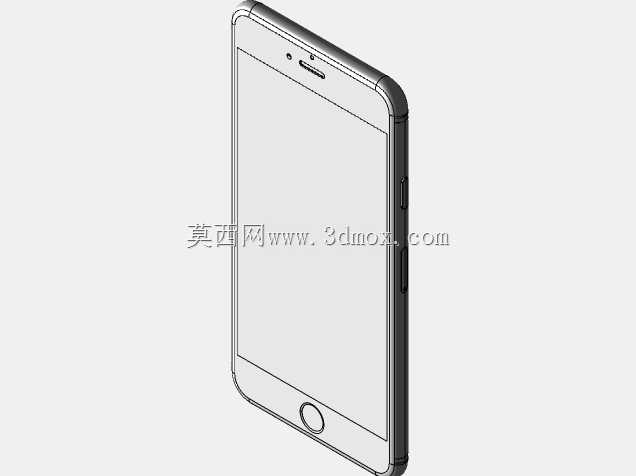

　　这套三维数模完整还原了iPhone6plus的整机外观结构与各部件的装配关系，建模过程中严格参照实机的测绘数据搭建特征，从正面2.5D弧面玻璃的曲率过渡，到金属中框的倒角切边，再到背面三段式天线的注塑带位置，所有曲面都做了G2连续处理，避免渲染时出现光影断层。做消费电子结构设计的从业者都清楚，手持类通讯设备的建模难点从来不是把外形做像，而是要把各个功能区域的边界尺寸卡准——比如正面听筒开槽的宽度与深度、前置摄像头的开孔位置、底部Lightning接口两侧的扬声器开孔阵列间距，这些细节直接决定了后续做结构验证时，数模能不能和实际配件的公差带匹配。

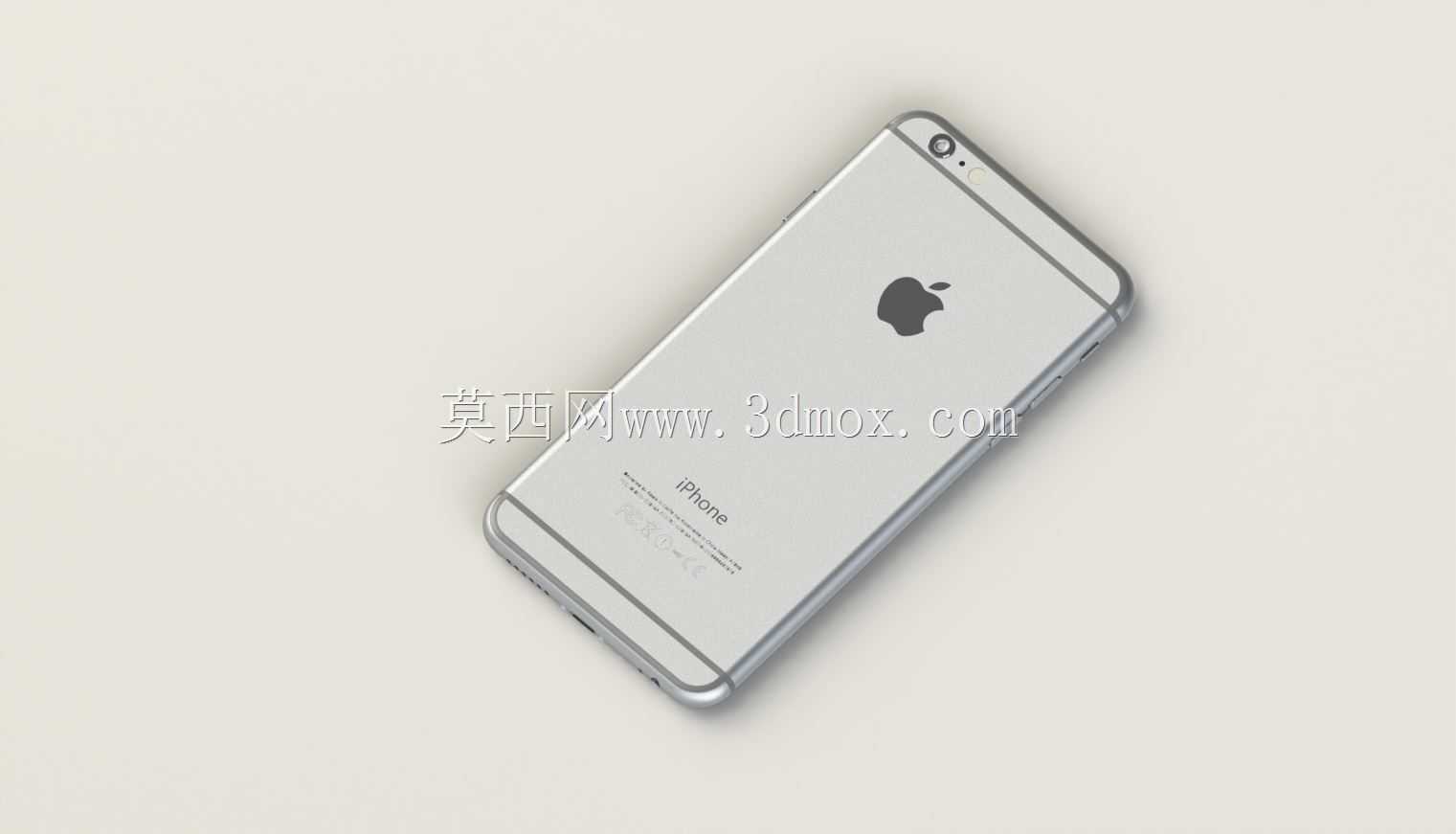

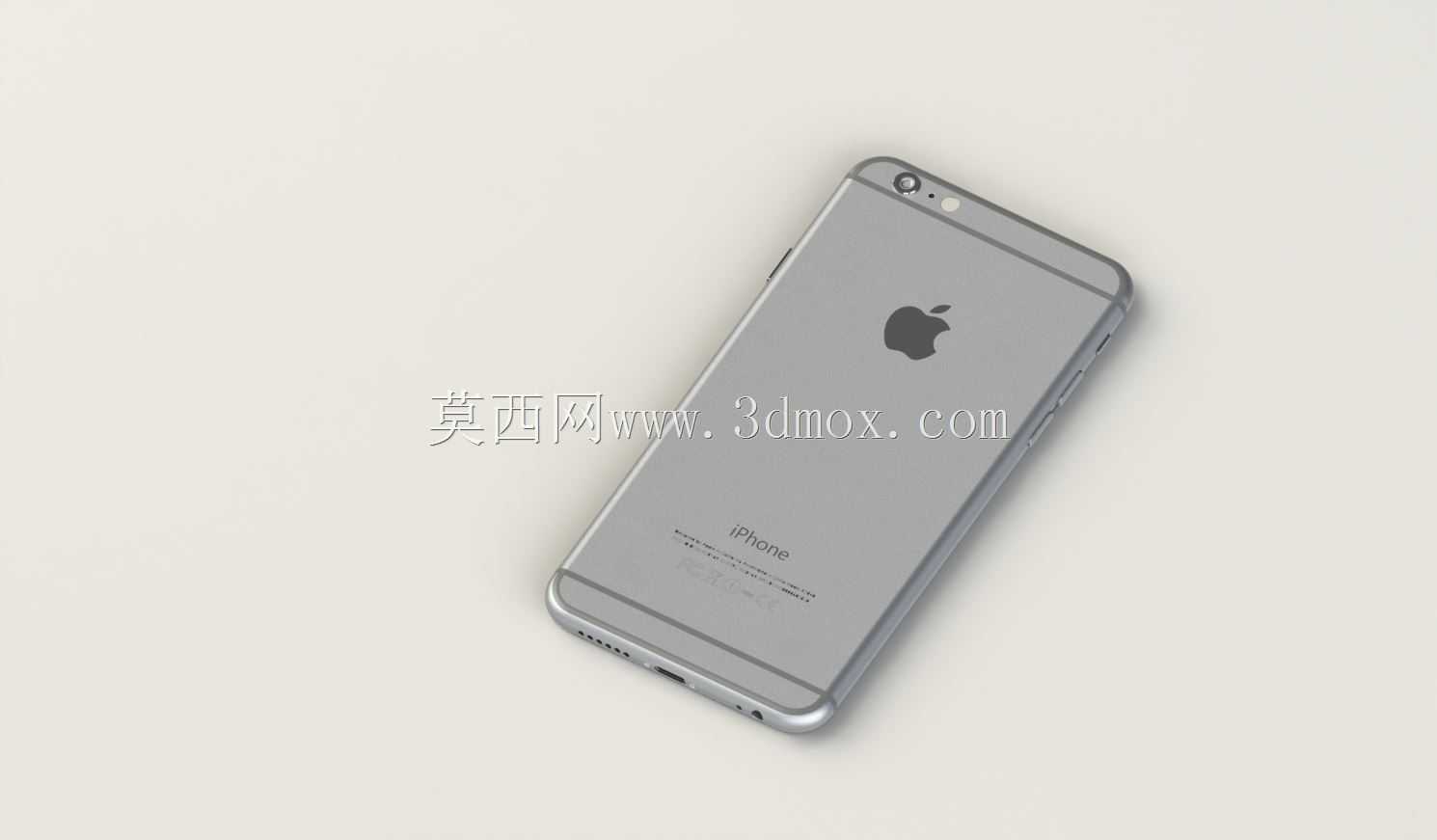

　　从实际应用场景来看，这类手机外观数模最常被用在配件开发环节，不管是做保护壳的注塑模分型面设计，还是做钢化膜的丝印定位治具，亦或是车载支架的夹持结构匹配，都需要精准的整机外轮廓数据作为基准。建模时特意保留了机身侧面的按键凸台高度差，音量键、电源键的凸起量都按照实机0.7mm的突出量做了参数化设置，侧边的SIM卡托开槽位置也和中框的断缝做了对齐，避免后续做夹具设计时出现定位偏差。背面的摄像头凸起部分是这款机型的结构特征重点，数模里单独把摄像头装饰圈、镜片玻璃、闪光灯开孔做了分层特征，凸起高度控制在0.77mm，和背面金属后盖的过渡圆角做了0.3mm的倒角处理，这部分数据是做手机壳镜头避让孔设计的核心参考，要是避让尺寸留小了会磨花镜头镜片，留大了又会进灰影响防护效果。

　　整机的外形尺寸严格按照实机158.1mm77.8mm7.1mm的参数搭建，四个R角的曲率半径做了非对称处理——因为这款机型的上下端R角和侧边R角并不是统一曲率，要是直接用统一倒圆角做出来的模型，和实机放在一起对比会有明显的轮廓偏差，这也是很多新手建模时容易忽略的细节。中框的侧边弧度从正面玻璃边缘向后盖方向做了渐消处理，握持接触区域的弧度贴合手掌的自然弯曲角度，这部分曲面在建模时用了多截面扫掠的方式搭建，每个截面的控制点都对应实机测绘的截面数据，保证数模的外轮廓和实机的误差控制在0.1mm以内，完全满足配件开模的精度要求。

　　从设计思路上来说，这套数模没有做内部的主板、电池等结构细节，重点全部放在外观装配面的特征还原上，因为面向配件开发、展示动画制作、人机工程验证的场景下，内部结构属于冗余数据，反而会增加文件的加载负担。底部的3.5mm耳机孔、麦克风开孔、扬声器出音孔的位置都做了精准定位，孔位的直径、深度都和实机一致，做防尘塞类配件设计的时候可以直接调用这些孔位特征做配合。正面的Touch ID指纹识别环的宽度、和Home键的装配间隙也做了还原，屏幕显示区域的黑边宽度按照实机的2.5D玻璃边缘到显示区的距离做了偏移，做屏幕类配件适配的时候可以直接提取这个边界作为定位基准。

　　在实际的结构验证环节，这类外观数模还可以用来做跌落仿真的边界条件设置，比如中框的四个易摔角的壁厚、弧度直接决定了跌落时的应力集中位置，数模里把中框的壁厚做了1.2mm的均匀设置，和实机的铝合金中框壁厚保持一致，做仿真分析时可以直接赋予对应的材料属性，不需要再重新调整壁厚参数。另外，机身背面的苹果logo位置也做了下沉0.1mm的特征，和金属后盖的镶嵌结构对应，做定制后盖图案设计的时候可以直接以这个下沉面作为基准面，避免图案位置偏移。
