日东工器微型直流隔膜泵结构设计

　　这款微型直流隔膜泵的结构设计，完全围绕小流量精密流体输送场景的实际需求展开，在医疗分析仪器、实验室小型采样设备、喷墨打印供墨系统、便携式环境检测仪器这类对安装空间、运行稳定性、流体洁净度有严苛要求的场合，这类泵的应用占比极高。不同于大型工业泵侧重流量与扬程的设计思路，微型隔膜泵的核心设计逻辑是在极小的安装边界内，实现无油无污染的流体输送，同时保证长期运行的可靠性，避免流体接触部件产生杂质污染输送介质。

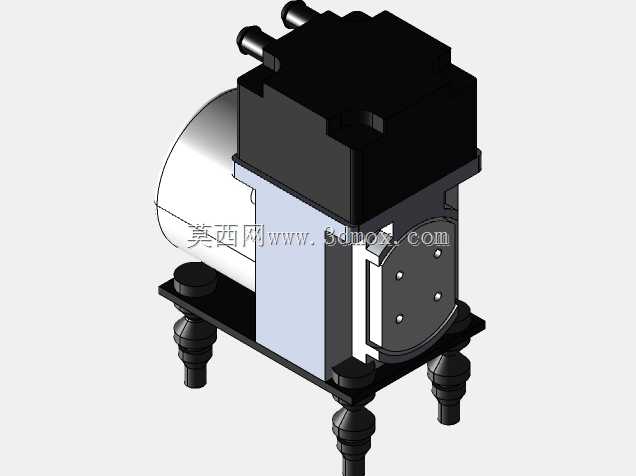

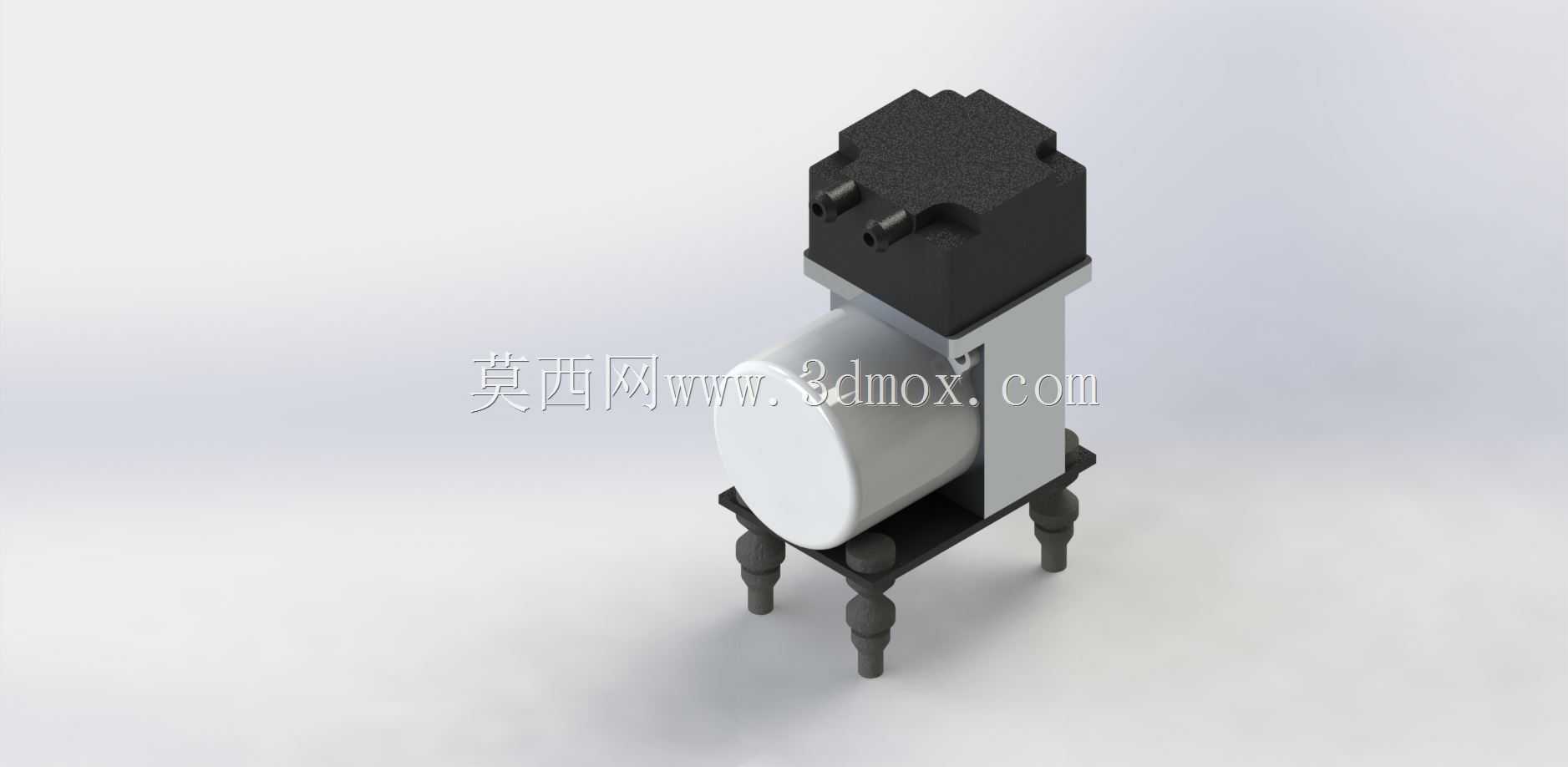

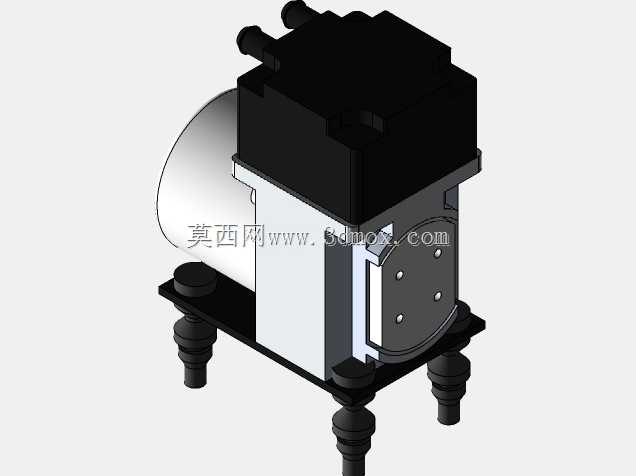

　　从结构布局来看，驱动端采用柱状直流电机卧式布置，电机输出轴通过偏心机构将旋转运动转化为隔膜的往复推拉动作，偏心组件的动平衡经过校准，运行时的振动幅度被控制在极低水平，不会对配套的精密检测元件造成干扰。泵头部分与电机端通过金属支架刚性连接，支架上预留的安装支脚采用带减震胶垫的柱式结构，四个支脚的安装孔位间距经过精准核算，既可以直接通过螺丝固定在设备基板上，也可以配合减震胶套实现悬浮式安装，进一步隔绝运行振动向主机传递。

　　泵头的流道设计采用侧进侧出的接头布局，两个快插式接头位于泵头顶部的黑色阀座上，接头尺寸适配常规的微型软管，安装时无需额外的密封连接件，直接插管即可实现可靠密封，降低现场装配的工序复杂度。隔膜材质选用耐常规化学腐蚀的弹性体，往复运动时的形变量经过精确计算，既保证单次往复的流体输出量稳定，又避免形变量过大导致隔膜疲劳寿命缩短。阀片采用单向截止结构，进出液阀片的开启压力经过匹配，保证泵在自吸阶段可以快速形成负压，正常输送时不会出现回流现象，在小流量输出工况下的流量稳定性可以控制在±5%以内，满足精密仪器对流体输送精度的要求。

　　外形尺寸方面，整体结构的最大外轮廓控制在极小范围内，电机部分的圆柱直径、泵头部分的长宽高都做了紧凑化处理，安装时所需的周边预留间隙不超过5mm，非常适合集成在手持检测设备、桌面式分析仪器这类内部空间极度紧张的产品中。电气连接端直接从电机尾部引出引线，接线位置避开安装支脚的固定区域，布线时不会与安装螺丝、周边结构件产生干涉。

　　设计过程中重点考虑了不同安装姿态下的运行可靠性，不管是水平安装、垂直安装还是倾斜一定角度安装，泵的自吸能力与输出流量都不会出现明显衰减，这一特性让它可以适配不同设备的内部布局需求，结构工程师在做整机排布时不需要为泵的安装姿态额外调整空间。同时，泵的过流部件全部采用无油润滑结构，输送介质不会接触到润滑油脂，完全满足医疗、食品检测类设备对流体洁净度的要求，不会对输送的试剂、样品造成污染。

　　在实际选型匹配时，需要重点关注泵的额定工作电压范围、额定流量下的背压承受能力，这款结构的隔膜泵可以在常规直流电压下稳定工作，背压适应范围覆盖多数小型流体回路的阻力需求，不需要额外增加增压元件即可完成流体输送。减震支脚的设计也考虑了长期运行的老化问题，胶垫材质选用耐老化的橡胶材质，在设备的全生命周期内不会出现硬化、开裂导致的减震失效问题，避免长期运行后振动噪音增大。
