角式法兰连接流体输送泵结构设计

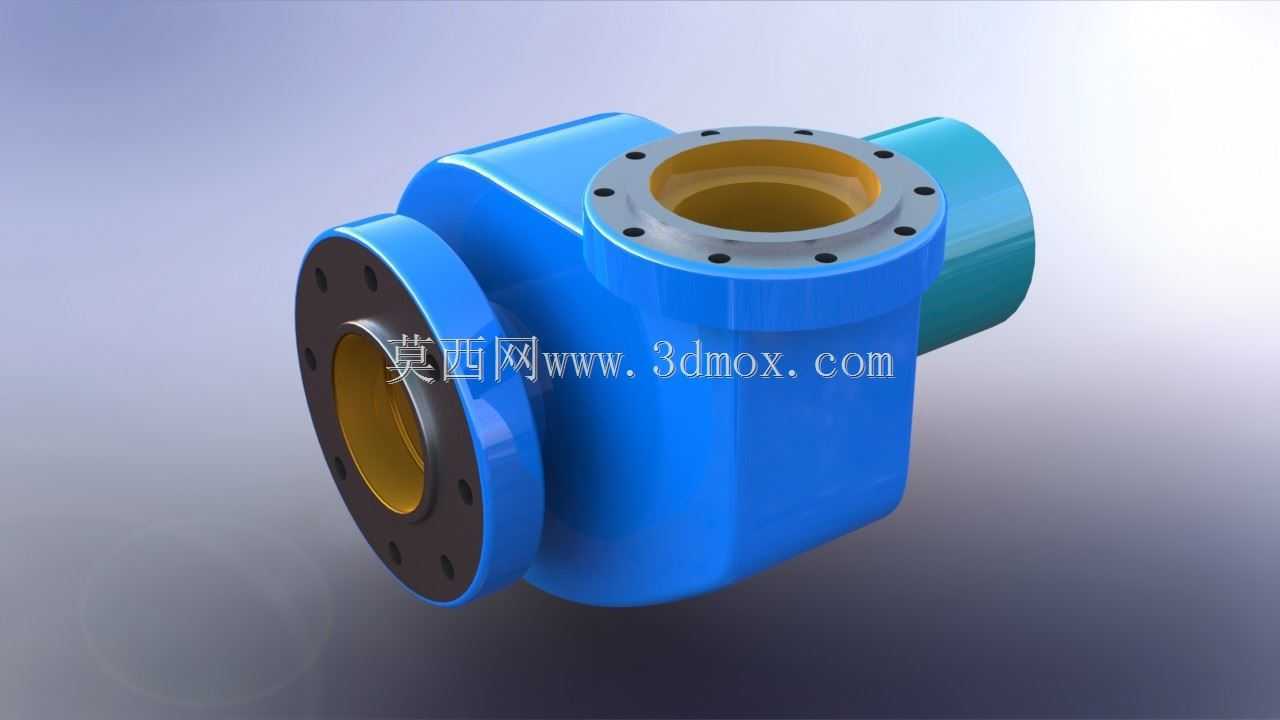

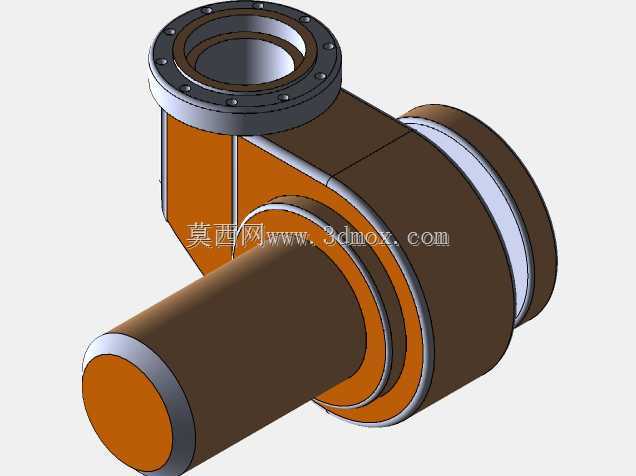

　　这款角式结构的流体输送部件，在液压系统、润滑回路、中小型流体输送管线中都有广泛适配场景，日常多用于中低压工况下的流体增压、回路通断控制配套，也可作为冷却循环系统的动力端核心部件使用，适配矿物油、水基乳化液等多种常规工业流体介质。从结构布局来看，采用90度角向进出流道设计，相比直通式结构能大幅缩减管线排布的空间占用，在设备内部安装空间局促的场景下，这种角向布局能减少管路弯头的使用数量，降低沿程压力损失，同时也能简化管路走向，减少管线接头的泄漏风险点。

　　两个连接端均采用标准法兰对接结构，法兰端面的螺栓孔采用均布排布设计，安装时可根据现场管线走向调整周向安装角度，适配不同方向的管路对接需求，法兰密封面采用凸面结构，可搭配耐油橡胶垫、金属缠绕垫等多种密封件，满足不同压力等级、不同介质工况下的密封要求。顶部的检修端盖采用多螺栓紧固结构，无需拆解整体管路连接即可完成内部叶轮、密封组件的检查与更换，大幅降低后期运维的拆装工作量，端盖与泵体的配合面设置有定位止口，能保证装配时的同轴度，避免内部运转部件出现偏磨问题。泵体的流道采用圆弧过渡设计，没有直角突变结构，能减少流体在泵腔内的湍流与冲击，降低运转时的流体噪音，同时也能减少流道内的介质滞留，避免长期使用后出现杂质沉积堵塞流道的问题。

　　进出流道的通径做了等径匹配设计，可直接对接同通径的工业管路，不需要额外做变径转接，减少管路配件的投入成本。壳体采用一体化铸造成型的结构思路，建模时对壳体壁厚做了均匀化处理，避免壁厚突变导致的铸造应力集中问题，外壁的加强筋布局顺着流道的受力方向设置，既可以提升泵体的承压能力，也能减少泵体运转时的结构振动，降低共振带来的密封失效风险。安装边界方面，泵体的主体轮廓没有外凸的突兀结构，所有连接螺栓的拆装空间都做了预留，现场安装时不需要额外预留过大的操作空间，两个法兰端的对接面平面度要求控制在合理范围内，保证安装后密封面的贴合度。

　　内部腔体的尺寸匹配常规规格的叶轮组件，可根据实际工况需求选配不同参数的叶轮，适配不同流量、扬程的使用需求，不需要重新修改泵体的外部安装尺寸，能实现同壳体下的多参数型号覆盖，减少生产端的模具投入。在实际选型适配时，可根据管路的通径、工作压力、介质类型直接匹配对应规格的连接螺栓与密封件，不需要对安装接口做二次加工，能直接集成到现有流体回路中。建模过程中对所有的安装配合面都做了公差预留，法兰螺栓孔的位置度、止口的配合公差都符合通用机械加工的精度要求，生产时可直接依据三维模型导出工程图进行加工，不需要额外做结构修正。
