步进配套精密行星变速传动结构

项目分类:减速机 发布时间:2025-02-09 ID:924315
  • 步进配套精密行星变速传动结构
  • 步进配套精密行星变速传动结构

  做自动化设备结构选型时,这类行星结构的变速单元是步进电机配套的高频选用件,很多刚入行的工程师容易把它和普通齿轮减速箱混为一谈,实际从安装边界到负载特性,两者的适用场景差得很远。先从实际落地的场景说,这类方形法兰安装的行星变速结构,最常出现在3C装配工位的分度转台、小型皮带输送线的驱动端、点胶机的Z轴进给单元,还有桌面级数控雕刻机的进给传动链里——这些场景有个共性:既需要把步进电机的高转速降到作业需要的输出转速,又要严格控制传动背隙,不能因为回程间隙太大导致定位精度超差,普通的直齿减速箱用在这些位置,往往用上三五个月背隙就会超标,拆检的时候能看到齿轮啮合面磨出明显的亮带,而行星结构的载荷是分摊在多个行星轮上的,单齿面接触应力小很多,长期运行的精度保持性要好上不少。

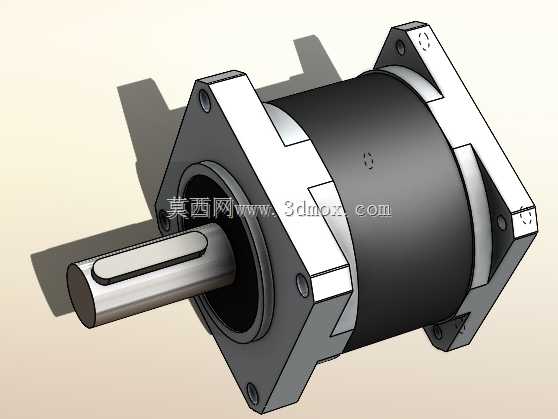

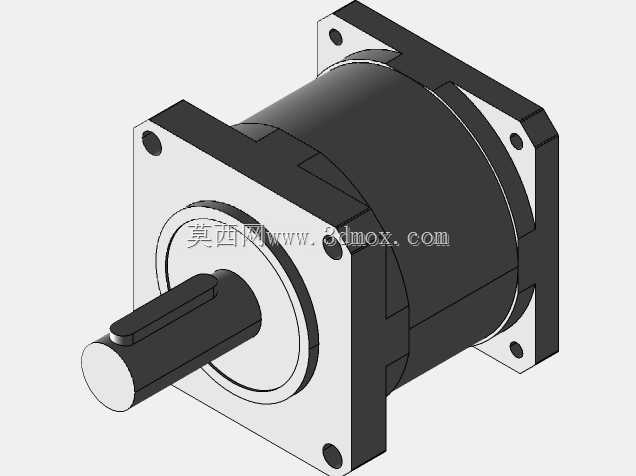

  再说到设计思路上,这个结构的输入侧是直接适配步进电机的输出轴,采用抱紧式的轴连结构,不用额外做联轴器转接,能省掉不少轴向安装空间——很多桌面级自动化设备的安装腔空间非常局促,要是电机和减速箱之间再加个弹性联轴器,往往会导致整个驱动单元长度超差,塞不进预设的安装位。输出轴采用的是带键槽的圆柱轴设计,键槽的尺寸是按对应输出扭矩等级做的标准选型,不管是装同步轮、联轴器还是直接装负载转盘,都能靠平键传递扭矩,不会出现轴和负载件打滑的问题。外壳的方形法兰是做了安装定位止口的,这个细节很多非标的自制减速结构经常忽略,止口的作用是保证输出轴的轴线和安装基准面的垂直度,要是没有这个止口,靠四个安装螺丝硬定位,装的时候很容易出现轴偏斜,带负载运行的时候会产生额外的径向力,时间长了会把输出端的轴承磨坏,还会导致传动噪音变大。

  从安装边界来说,这类结构的法兰安装孔是呈正方形对称分布的,选型的时候只要核对法兰边长、止口直径、输入轴孔尺寸、输出轴径这几个核心参数,基本就能实现同规格产品的互换,不用重新改安装板的孔位。内部的传动结构是一级行星轮系,太阳轮直接和电机输入轴连接,三个行星轮均匀分布在太阳轮周围,同时和内齿圈啮合,这种布局的好处是输入和输出是同轴的,整个传动单元的质心在输出轴的轴线上,高速运行的时候不会产生额外的偏转动量,对设备安装架的刚性要求比偏心布置的减速结构要低。内齿圈是和外壳集成在一起的,不是单独做齿圈再压装到壳里,这样能避免压装过程中产生的齿圈形变,保证啮合间隙的均匀性,运行的时候噪音会更低,传动效率也更高。

  实际使用的时候,要注意这类变速结构的安装方向,虽然它内部填充的是润滑脂,不像稀油润滑的减速箱有严格的油位要求,但如果是垂直安装、输出轴朝下的工况,要提前确认输出端的油封耐压等级,避免长期运行后润滑脂从油封位置渗漏。另外选型的时候不能只看减速比和额定扭矩,还要核对输入端的转动惯量匹配,步进电机的转动惯量本身不大,要是选的减速箱输入端惯量太大,会导致电机启停的时候出现振荡,定位的时候过冲量超标,尤其是在短距离快速启停的工位上,惯量匹配的影响甚至比扭矩参数还要重要。

  从结构细节上看,两端的端盖是用内六角螺丝和壳体连接的,端盖和壳体之间有定位销,拆解维护之后重新装配不会出现同轴度偏差,输出端用的是一对角接触轴承背对背安装,能同时承受径向力和一定的轴向力,要是用在带轴向负载的工况,比如垂直升降的轴端,这个轴承配置就能承受负载的轴向重量,不会让行星轮承受额外的轴向力,避免齿面出现异常磨损。很多工程师在建模调用这类标准件的时候,经常会忽略安装孔的沉头深度,导致安装螺丝选长了顶到内部的行星轮架,实际装配的时候才发现螺丝拧到底之后转不动输出轴,拆下来重新换螺丝又耽误装配进度,所以在做三维布局的时候,一定要把安装螺丝的长度、沉头孔的深度都核对清楚,预留足够的安全间隙。

  这类传动结构的外形做了阳极氧化的表面处理,不是普通的喷漆,在车间环境里长期使用不会出现漆皮脱落的问题,表面的硬度也更高,装配的时候不小心用扳手碰到也不容易留下划痕。输入侧的电机安装法兰也是标准尺寸,和常见的42、57、60系列步进电机能直接适配,不用做过渡转接板,这也是它在小型自动化设备里应用广泛的原因——标准化的接口能大幅减少设计和装配的工作量,不用为每个驱动单元单独做转接零件,也能降低备件的库存种类,后期维护的时候直接更换同规格的单元就行,不用花时间拆解维修。
