M10微型360度回转舵机结构设计

　　这款M10规格的微型回转执行件，核心定位是小空间内的角度输出与扭矩传递场景，在桌面级小型机械臂关节、航模舵面控制、智能门锁锁舌驱动、微型云台俯仰回转机构、学生竞赛类机器人行走转向模块里都有极高的适配性。很多做小型智能硬件开发的结构工程师在选型时，往往会被大扭矩舵机的安装尺寸卡住，而这款M10规格的产品刚好卡在小体积与输出能力的平衡点上，能覆盖绝大多数低负载精密回转的需求。

　　从功能特性来看，它支持360度连续回转输出，工作电压覆盖3V到6V区间，刚好匹配常用的5V单片机供电回路，不需要额外做电压转换模块，能简化整体电路的布局空间。输出轴采用金属材质，轴端做了D型切边处理，和配套舵盘装配时不会出现相对滑转，扭矩传递的可靠性比光轴配合高很多，反复正反转切换时也不会出现旷量累积的问题。尾部的排线采用标准的3Pin杜邦接口定义，信号、电源、地线的排序符合行业通用规范，直接插在常用的控制板舵机接口上就能完成接线，不需要额外改线序，能减少样机调试阶段的接线错误率。

　　设计思路上，这款产品把减速齿轮组、驱动电机、控制电路板全部集成在同一个黑色工程塑料壳体内，壳体采用上下扣合的结构，配合侧面的定位柱实现装配定位，不需要额外打太多固定螺丝，既控制了整体重量，也能保证壳体的拼接精度，避免内部齿轮组因为壳体错位出现卡滞。输出轴位置做了加厚的轴套支撑，能承受一定的径向负载，很多小型舵机在使用时容易因为侧向受力导致轴偏磨，这个位置的加厚设计刚好能缓解这类问题，提升长时间运行的寿命。壳体侧面预留了安装固定孔位，孔位间距符合微型舵机的通用安装规范，和市面上同规格的舵机安装尺寸完全兼容，做设备迭代替换时不需要重新设计安装支架，能直接替换原有同规格产品，降低结构改型的成本。

　　从安装边界来看，整体外形是规整的长方体结构，输出轴位于壳体顶部的中心位置，轴伸长度控制在合理区间，装配舵盘后不会和壳体上盖产生摩擦。整体的长宽高尺寸适配10g级微型舵机的安装空间，安装孔的孔径适配M2规格的自攻螺丝，锁附时不需要额外镶嵌铜螺母，直接在支架上打对应底孔就能完成固定。接线端从壳体尾部引出，出线方向和输出轴轴向垂直，在狭窄空间内布线时可以顺着壳体长度方向走线，不会额外占用径向的安装空间，很多紧凑结构的智能硬件内部，布线空间往往比零件本身的安装空间更紧张，这种出线方向的设计能很好适配这类场景。

　　实际应用中，这类微型舵机的负载特性需要匹配具体的使用场景，3-6V的供电区间下，低压3V供电时转速更快但输出扭矩稍低，适合做轻负载的快速回转动作，比如小型云台的快速归位；6V供电时输出扭矩更大，适合做需要一定锁紧力的场景，比如小型机械臂的关节保持。内部的减速齿轮组采用多级减速结构，把电机的高转速低扭矩输出转化为低转速高扭矩的轴端输出，齿轮的啮合间隙控制得比较小，正反转切换时的回程差很小，做精密角度控制时不会出现明显的动作滞后。壳体表面做了细微的磨砂处理，既可以提升外观质感，也能在装配时增加摩擦力，方便手持安装对位，不会因为表面太光滑出现拿取滑落的问题。

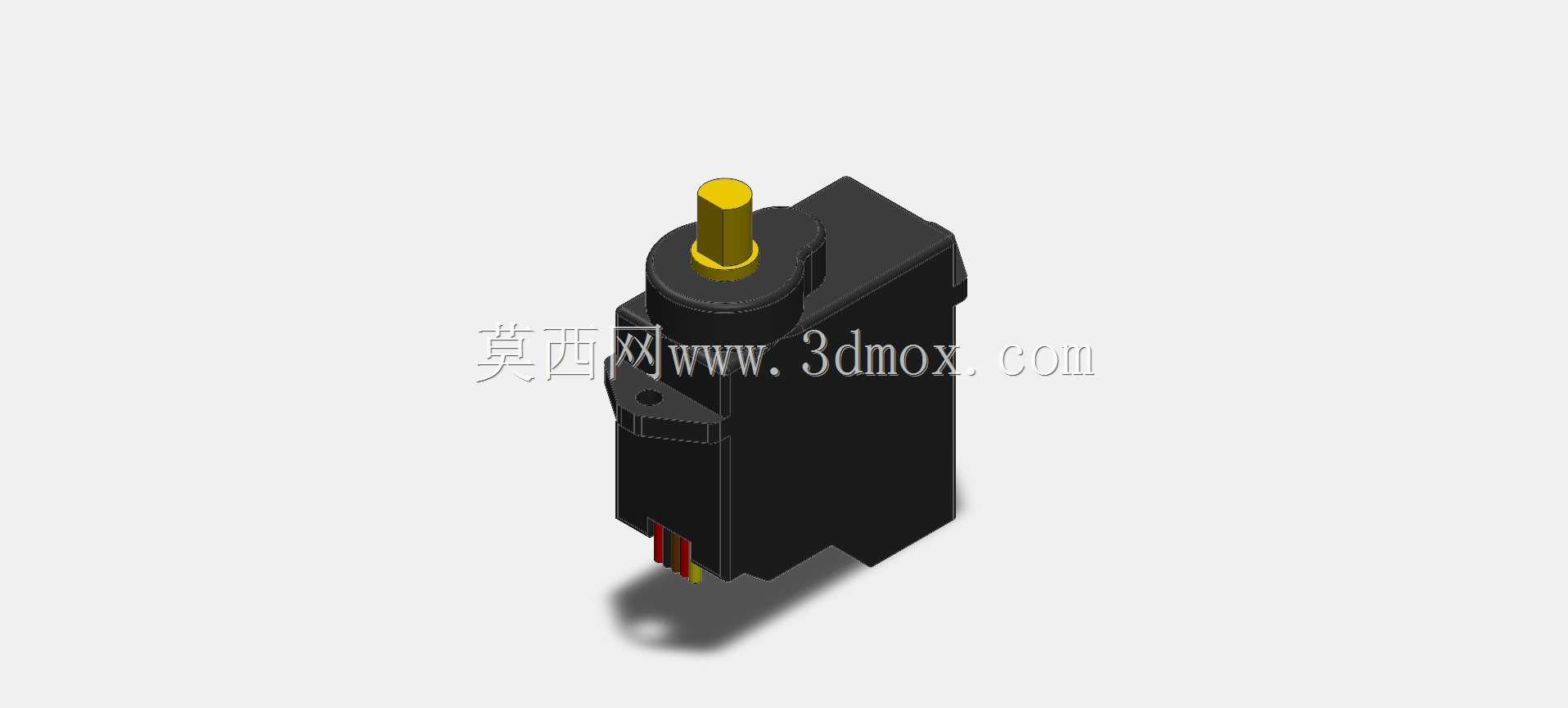

　　很多做教育类机器人套件的开发人员，会优先选用这类规格的舵机，一方面是因为安装尺寸通用，配件容易采购，另一方面是360度回转的特性可以兼顾角度控制和连续旋转的需求，同一个零件可以用在机器人的关节转向，也可以用在轮子的驱动上，减少套件里的零件种类，降低生产和备货的成本。在做三维建模时，这个模型把壳体的分型线、安装孔的倒角、输出轴的D型切边、尾部排线的避让空间都做了准确还原，导入装配体后可以直接用来做干涉检查，不需要再额外测绘零件尺寸，能节省结构设计阶段的测绘时间，提升整体的设计效率。做安装支架设计时，可以直接参考模型上的固定孔位来做支架的孔位布局，也能提前模拟出线位置的空间，避免装配时出现排线被壳体压住的问题。
