AZ7311滚轮柱塞式限位行程开关

　　这款滚轮柱塞式行程触发开关，是工业自动化控制回路里极为常见的位置检测与行程限位元件，在各类流水线输送设备、小型专用机床、工装夹具、自动化上下料机构中都有广泛应用。日常设备运行中，它承担着运动部件的位置到位检测、超程保护、动作触发信号输出的核心作用，比如皮带输送机的料位到位触发、小型冲压设备的滑块行程限位、工装夹具的夹紧到位确认，都需要依靠这类开关输出稳定的通断信号，给PLC或继电器回路传递位置状态，避免设备超程碰撞、动作时序错乱。

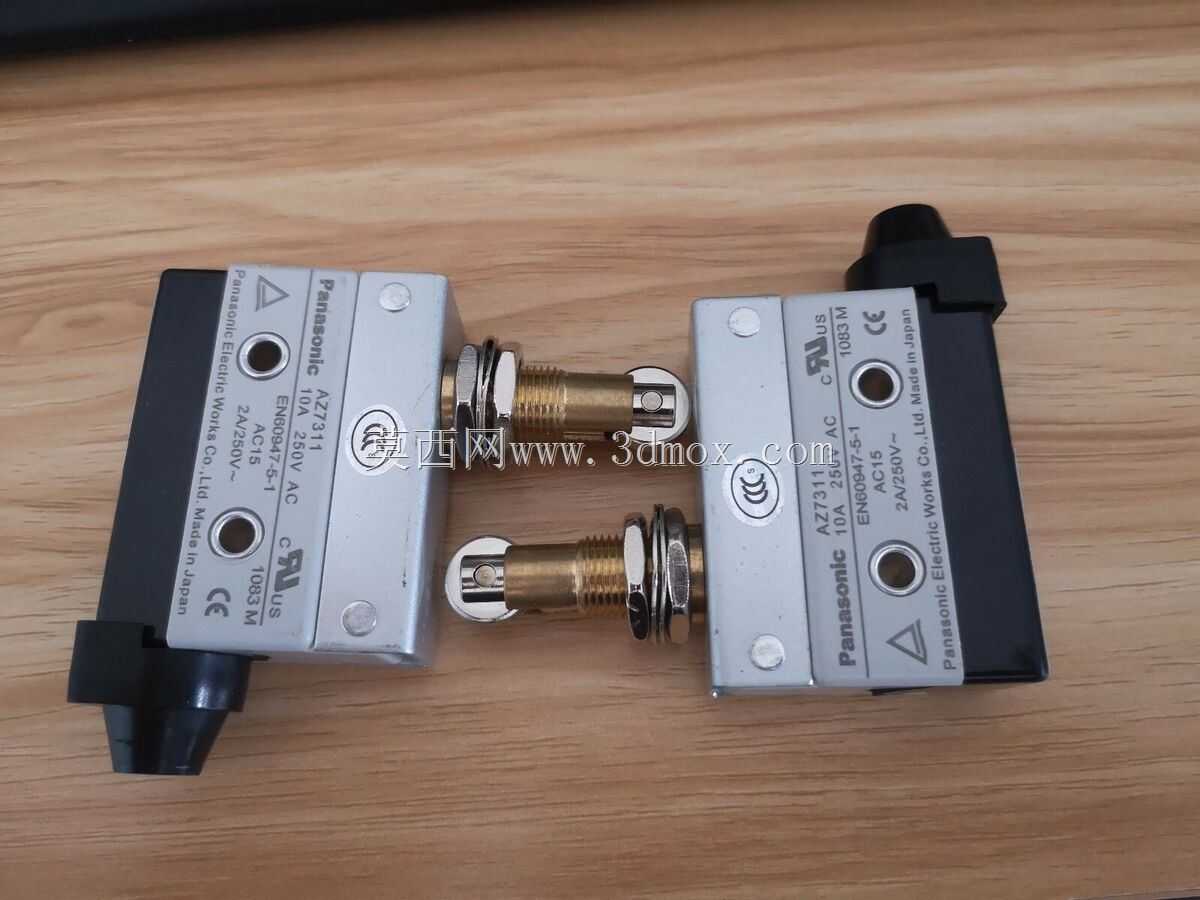

　　从结构设计来看，这款开关采用顶部滚轮柱塞的触发形式，相比直动式平头开关，滚轮结构能将滑动摩擦转化为滚动摩擦，大幅降低触发端与运动部件接触时的磨损，适合运动件沿柱塞轴向反复触碰的场景，触发动作的响应行程控制在极小范围内，能保证位置检测的重复精度，不会因为长期使用出现触发位置偏移。主体外壳采用方正的块状结构，侧面预留了两个对称的安装固定孔，安装时可以直接通过螺栓固定在设备机架的安装平面上，不需要额外设计复杂的安装支架，安装孔的间距符合行业通用的安装尺寸规范，能直接替换同规格的其他品牌同类型开关，降低设备维护时的配件替换成本。开关侧面设计了线缆引出的防护接头，接头处做了螺纹锁紧结构，能避免线缆被拉扯时出现接线松脱，同时可以阻挡加工现场的切削液、粉尘进入开关内部，适配多数工业车间的使用环境。

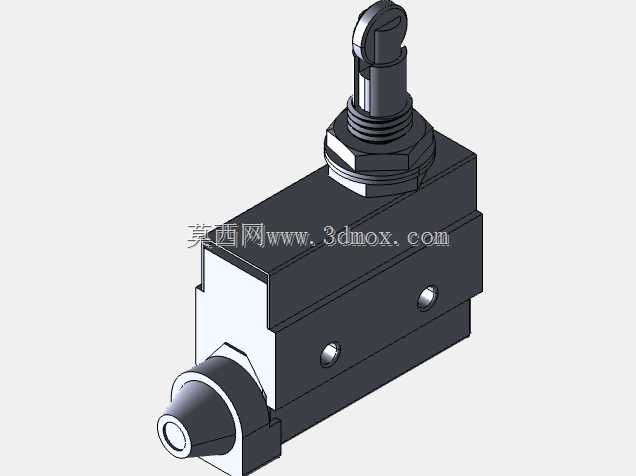

　　设计这款开关的三维模型时，首先要保证安装边界尺寸的准确性，两个安装孔的中心距、柱塞的伸出最大行程、滚轮的外径尺寸、主体外壳的长宽高参数都需要和实物完全一致，因为这类配件在设备设计阶段属于选型外购件，结构工程师做整机布局时，需要准确的三维模型来预留安装空间，避免出现安装干涉，比如要核算运动部件触碰滚轮时的下压行程是否在开关的有效触发范围内，线缆引出方向是否和周边的管线、结构件存在冲突，开关本体和相邻的气动元件、钣金护罩是否有装配干涉。建模过程中，顶部的滚轮与柱塞的配合结构要还原真实的活动间隙，柱塞和主体外壳之间的螺纹锁紧结构也要准确还原，方便工程师在做装配模拟时，能直观看到开关的调节余量，实际使用时这个锁紧螺母就是用来调整柱塞的初始伸出长度，适配不同的触发位置需求。外壳上的固定沉孔深度也要准确，保证选型螺栓时不会出现螺栓过长顶坏开关内部结构，或者螺栓过短固定不牢的问题。

　　在实际设备调试场景中，这类开关的触发力参数也和结构设计直接相关，滚轮柱塞的触发力度设计在适中区间，既不会因为运动件触碰力度过小导致信号不触发，也不会因为触发力过大造成运动部件卡滞，适合多数低速运动的机构做位置检测。开关内部的触点通断结构采用快动式设计，只要柱塞下压到触发行程，触点就会快速完成通断切换，不会出现接触不良、信号闪断的问题，哪怕是长期频繁触发的工况下，也能保持稳定的信号输出。做三维建模时，不需要还原内部的触点结构，但外部的所有装配、调节、安装相关的特征都必须完整准确，因为结构工程师选型时，首先要确认的就是安装尺寸是否适配现有机构，触发形式是否符合现场的触碰方向，防护结构是否满足使用环境的要求，精准的三维模型能大幅减少选型出错的概率，避免后期配件采购回来才发现装不上、触发逻辑不对的问题。
