户外落地式箱式变电柜体结构设计

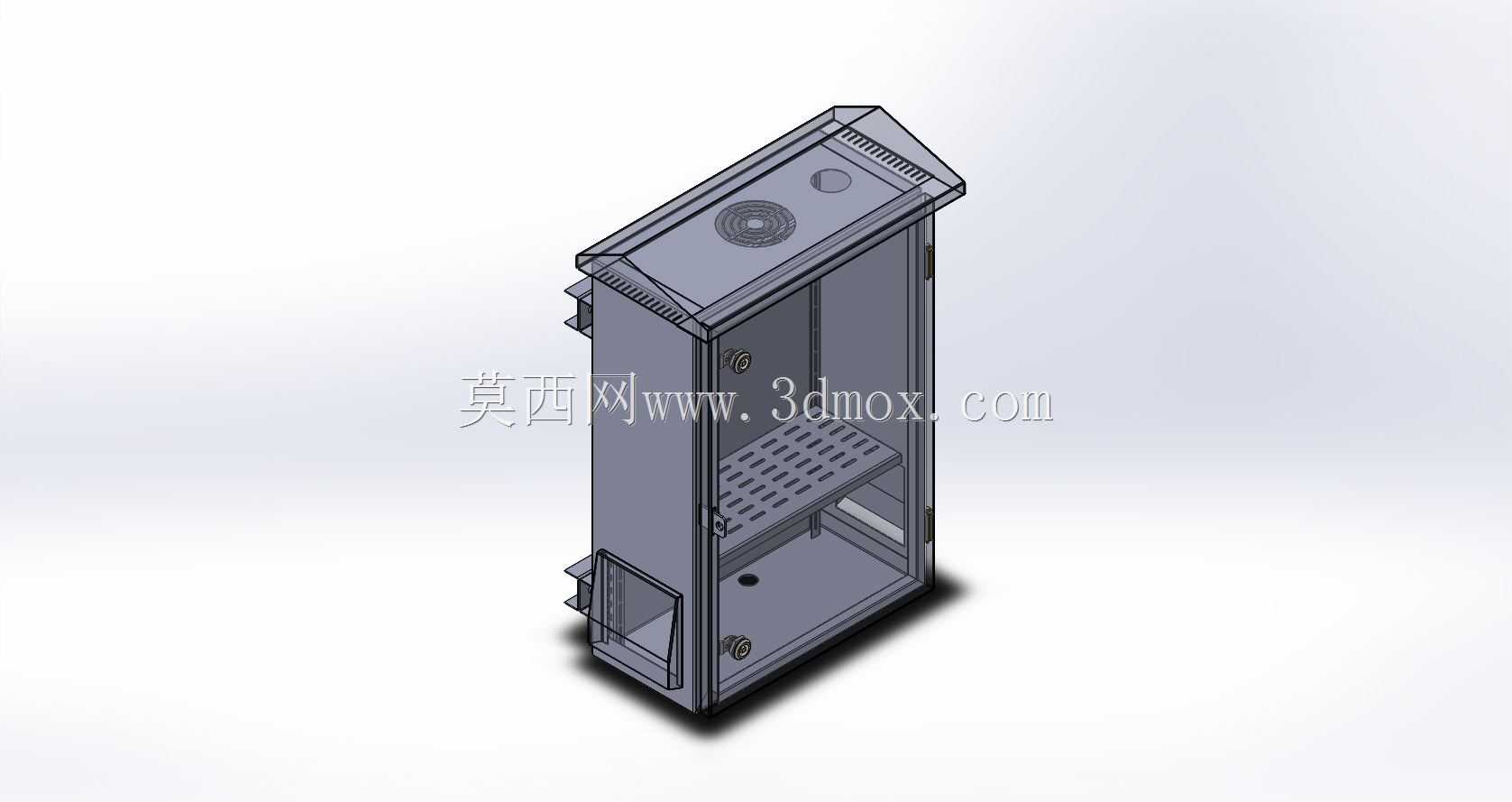

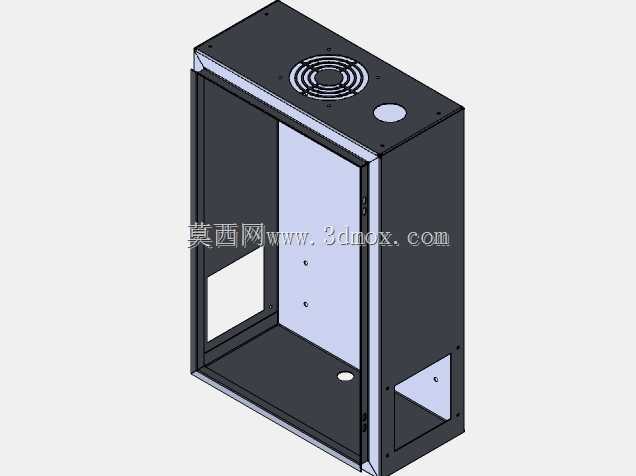

　　在城乡配网改造、工业园区临时供电、商业综合体户外配电、工矿企业末端供电等场景中，这类落地式箱式变电柜体是承担电压变换、电能分配、线路保护的核心承载壳体，区别于传统露天架设的变配电设施，它将高压进线单元、变压器安装腔、低压出线单元整合在独立封闭壳体内，大幅缩减了现场安装的土建施工量，同时能在户外复杂环境下为内部电气元件提供可靠的防护屏障。从结构设计逻辑来看，这款柜体采用立式长方体落地布局，整体框架由折弯钣金件拼接焊接而成，框架型材的折弯边预留了标准的安装孔位，既可以满足内部安装梁、层板的灵活固定，也能保证整体框架的抗扭、抗形变能力，应对户外吊装、运输过程中的颠簸冲击。

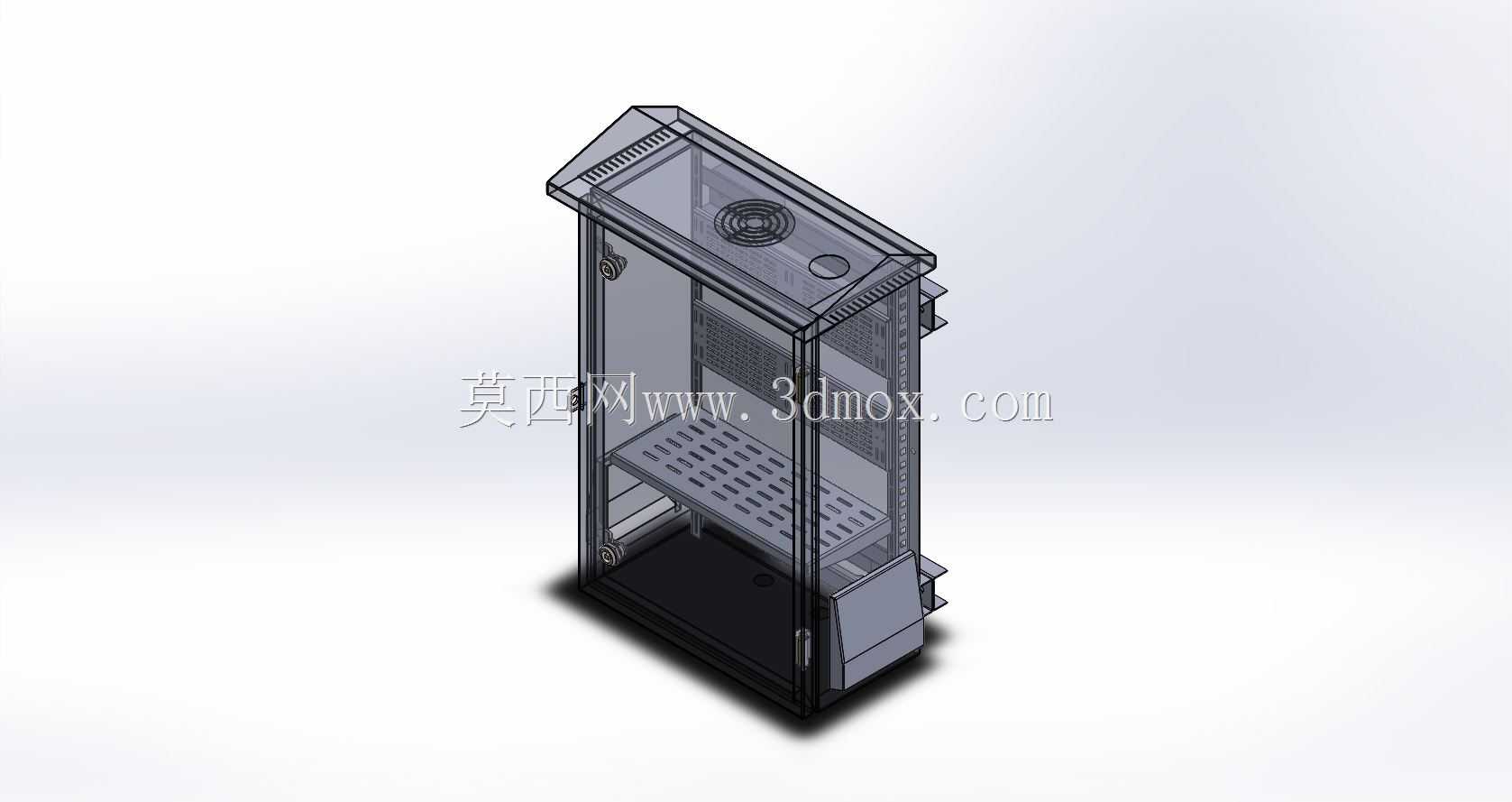

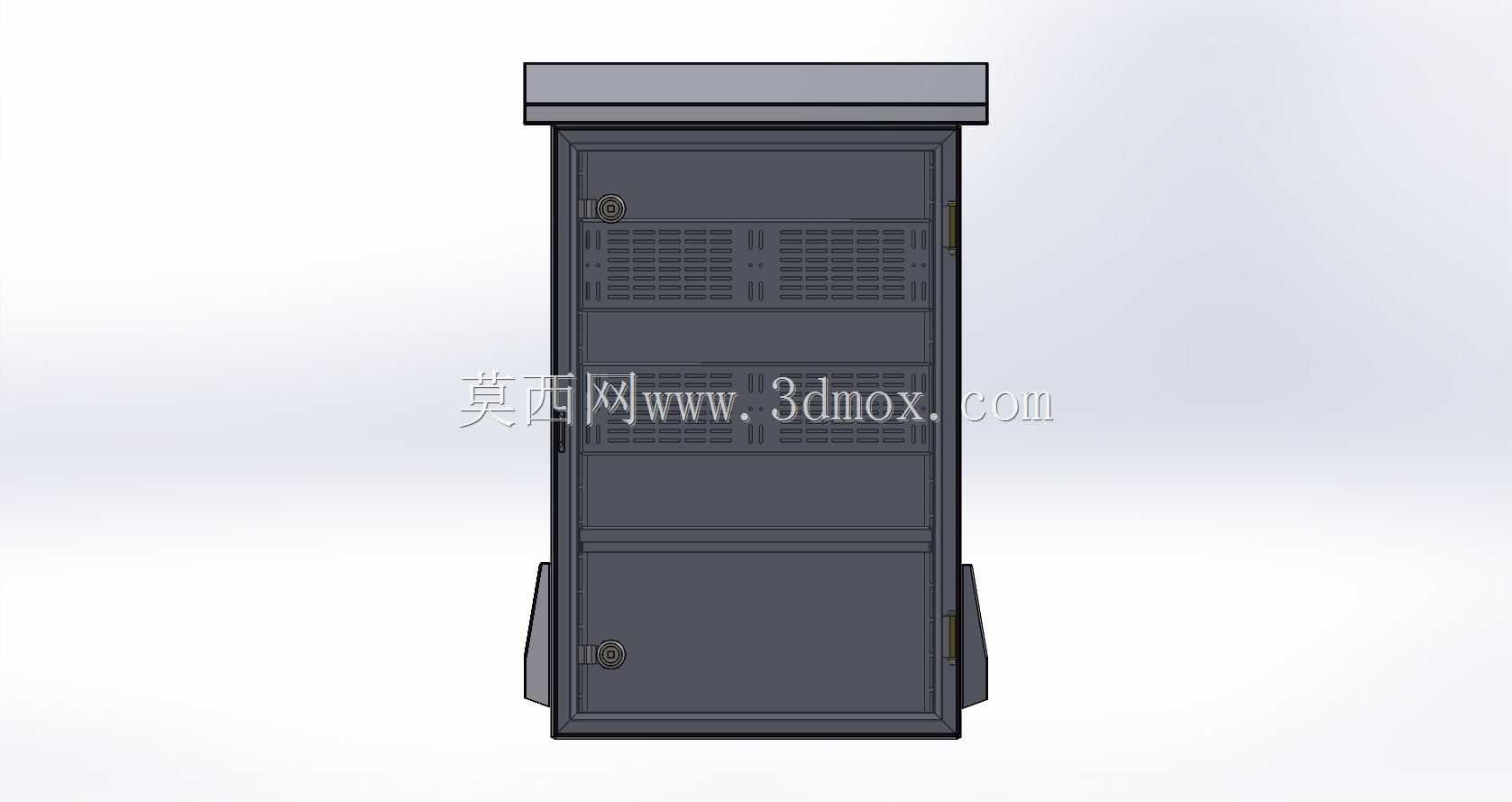

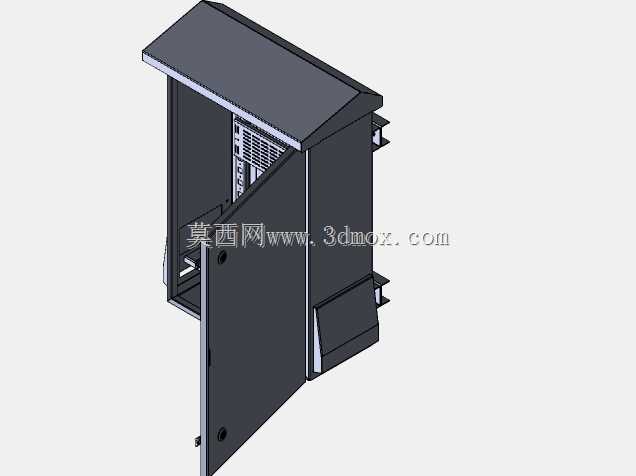

　　柜体顶部做了斜顶式的防水檐设计，边缘突出柜体侧壁一定距离，能避免雨水顺着侧壁接缝渗入柜体内部，顶面预留的通风孔带有向下弯折的防雨百叶结构，配合内部安装的轴流风机，可以形成下进上出的散热风道，带走变压器、断路器等元件工作时产生的热量，避免腔体内温度过高影响电气元件的使用寿命。柜体正面采用单开门结构，门体与框架之间加装了连续式密封胶条，门锁采用三点式锁紧结构，关闭后能保证门体与框架紧密贴合，达到户外使用要求的防护等级，门体内侧预留了二次元件安装板的固定位，可以用来安装指示灯、操作按钮、多功能电表等二次回路元件，方便运维人员在不开主柜门的情况下完成常规的状态查看与操作。

　　柜体内部设置了多层可调节安装层板，层板上冲有规则排列的散热通孔，既可以减轻层板自身重量，也能保证不同腔体之间的空气流通，层板的安装高度可以根据内部变压器、断路器、母线排的实际尺寸灵活调整，适配不同容量等级的变配电元件安装需求。柜体侧壁预留了进出线电缆的穿装孔位，孔位配有可拆式的密封盖板，现场施工时可以根据电缆的实际规格开孔，安装电缆格兰头完成进线处的密封，避免蚊虫、雨水从线缆入口进入柜体。柜体底部采用外翻边的落地安装结构，外翻边上预留了地脚固定孔，可以直接通过膨胀螺栓固定在混凝土基础台上，基础台施工时需要提前预留电缆进出的预留洞，同时保证基础台面高出周围地面一定高度，避免雨季地面积水倒灌进入柜体。

　　在细节设计上，柜体的所有钣金棱边都做了倒圆角处理，避免加工、安装、运维过程中尖锐棱边划伤操作人员，柜体内部焊接了统一的接地螺柱，所有金属结构件、电气元件的接地端都可以通过接地导线连接到该螺柱上，形成可靠的接地保护回路，避免设备漏电时产生安全隐患。侧壁上预留的外挂安装位，可以用来固定外部警示标识、运维铭牌，也可选装外部操作手柄，实现不开柜门完成分合闸操作。这类柜体的设计需要兼顾防护性能、散热性能、操作便利性三个核心维度，在保证壳体强度的前提下尽可能优化内部空间利用率，让不同电压等级的元件之间保持足够的安全爬电距离，同时预留足够的运维操作空间，方便后期检修时更换元件、排查线路故障。不同于室内使用的配电柜体，户外使用的这类柜体在钣金厚度选择、表面处理工艺上都有更高要求，板材表面需要经过磷化、静电喷塑处理，具备耐紫外线、耐盐碱腐蚀的能力，能在日晒雨淋的户外环境下长期使用不出现漆面脱落、板材锈蚀的问题。
