多联式接线端子排结构设计

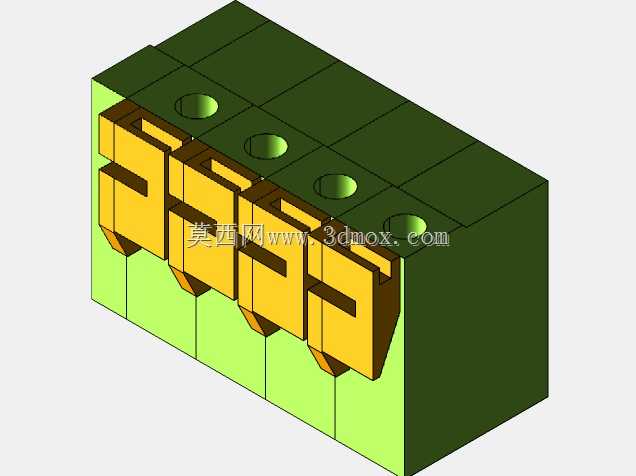

　　在低压配电、电源设备二次回路以及小型电源变压器的出线端，这类多联接线端子是实现导线可靠接续的核心基础部件，日常选型和结构设计时，首先要匹配安装场景的空间边界，这款端子采用4联一体式基座设计，整体为长方体块状结构，基座采用绝缘工程塑料材质，深绿色的基座主体承担绝缘防护与结构支撑作用，前端浅绿色的隔层将每个接线位独立分隔，避免相邻接线位的导线裸露部分发生短接故障。从结构设计逻辑来看，每个独立接线单元对应一个顶部的螺丝锁付孔，安装时导线从端子前端的插口插入，通过顶部的螺丝下压实现导线的压紧固定，这种压接方式不需要额外焊接，现场接线和后期维护拆线都十分便捷，适合工厂批量装配以及现场运维的快速作业需求。

　　实际应用中，这类端子常安装在电源变压器的输出侧、小型电控箱的内部走线层、工控设备的信号转接位置，用来实现多回路导线的有序分接，相比零散的单个接线端子，一体式多联排的结构不需要逐个固定端子单元，安装时只需要通过基座上的安装孔完成整体固定，大幅减少装配工时，同时统一的间距设计也能让柜内走线更加规整，方便后期线路排查。设计这款端子的三维结构时，首先要确认每个接线位的中心距，既要保证相邻螺丝锁付时扳手有足够的操作空间，也要控制整体宽度避免占用过多安装空间，顶部的螺丝孔做了沉台设计，螺丝锁付后头部不会高出基座顶面，避免和上层盖板或者相邻部件发生干涉；前端的接线插口做了导向倒角，方便硬导线或者压接了冷压端头的导线顺利插入，每个接线腔内部的导电件采用黄铜材质，保证导电性能的同时具备足够的结构强度，长期压接不会发生塑性变形导致接触不良。

　　从安装边界来看，基座底部为平整安装面，可适配标准DIN导轨安装或者螺丝直接固定在安装板上，整体高度控制在常规低压电器的安装空间范围内，不会超出柜内的层间间距，侧面的拼接结构可以实现多组端子排的横向扩展，当需要更多接线回路时，不需要更换整套端子，直接拼接同规格单元即可，灵活适配不同回路数量的接线需求。在电气性能匹配上，绝缘基座的材料需要满足UL94-V0级阻燃要求，在设备发生过载发热时不会出现引燃风险，每个接线位的载流量需要匹配对应回路的导线线径，这款4联端子的每个单元可适配常规的1.5-4平方毫米铜导线，满足小型电源变压器二次侧的电流传输需求，导电件和螺丝的表面做镀镍处理，避免长期使用过程中氧化导致接触电阻增大，减少接头发热的隐患。

　　实际建模过程中，需要重点关注接线腔的内部尺寸，既要保证导线插入后有足够的接触面积，也要避免腔室过大导致螺丝压接时导线偏移，隔层的厚度需要满足电气间隙要求，不同电位的带电部件之间的爬电距离要符合低压电器的安全规范，避免潮湿环境下发生沿面闪络。前端的标识区域可以粘贴回路编号标签，每个接线位对应独立的标识位，方便接线时核对线号，减少接线错误的概率。这类端子在长期使用过程中，需要承受一定的振动工况，比如安装在设备内部随设备运行产生振动时，锁付螺丝需要具备防松设计，部分结构会在螺丝底部增加防松垫片，避免振动导致螺丝松动、导线脱落引发断电故障。和传统的焊接式接线相比，这种螺丝压接的端子排不需要操作人员具备焊接技能，接线质量更加稳定，不会出现虚焊、假焊的问题，后期更换导线时只需要松开螺丝即可抽出导线，不会对相邻线路造成影响。在结构细节上，基座的边角都做了圆角处理，避免安装过程中锐边划伤操作人员或者导线绝缘层，顶部的沉孔深度经过精确计算，螺丝完全锁付后不会突出基座表面，即使多排端子上下层叠安装也不会发生干涉。
