Cytron MDS40B电机驱动器结构建模

　　做小型移动机器人、智能小车或者桌面级自动化执行机构的结构设计时，电机驱动器的安装适配一直是容易被忽略的细节，很多工程师在做整机布局时只关注驱动器的电气参数，等到结构打样阶段才发现接插件干涉、安装孔位不匹配、电容高度超出上层板预留空间这类问题，返工调整支架或者重新排布板卡的情况十分常见。这款Cytron MDS40B电机驱动器的三维模型，核心就是为结构设计阶段的安装适配提供准确的外形参考，不需要还原板卡内部的布线与芯片级细节，所有和结构安装相关的边界特征都做了精准还原。

　　从实际应用场景来看，这款驱动器多用于12V-40V供电区间的直流有刷电机驱动场景，常见于教育类机器人平台、小型AGV驱动单元、自动化设备的单轴执行机构驱动，这类应用场景里驱动器往往不是独立安装，需要和主控板、电源模块、传感器板卡堆叠或者并排固定在设备的安装底板上，对板卡的外形轮廓、突出元件高度、接插件朝向的精度要求很高。模型在构建时优先还原了板卡的基础外形，包括四个角的安装固定孔位置、孔径，板卡边缘的倒角细节，确保在做整机装配时，安装孔位能和支架、底板的孔位完全对齐，不会出现虚拟装配无干涉、实际安装打不上螺丝的问题。

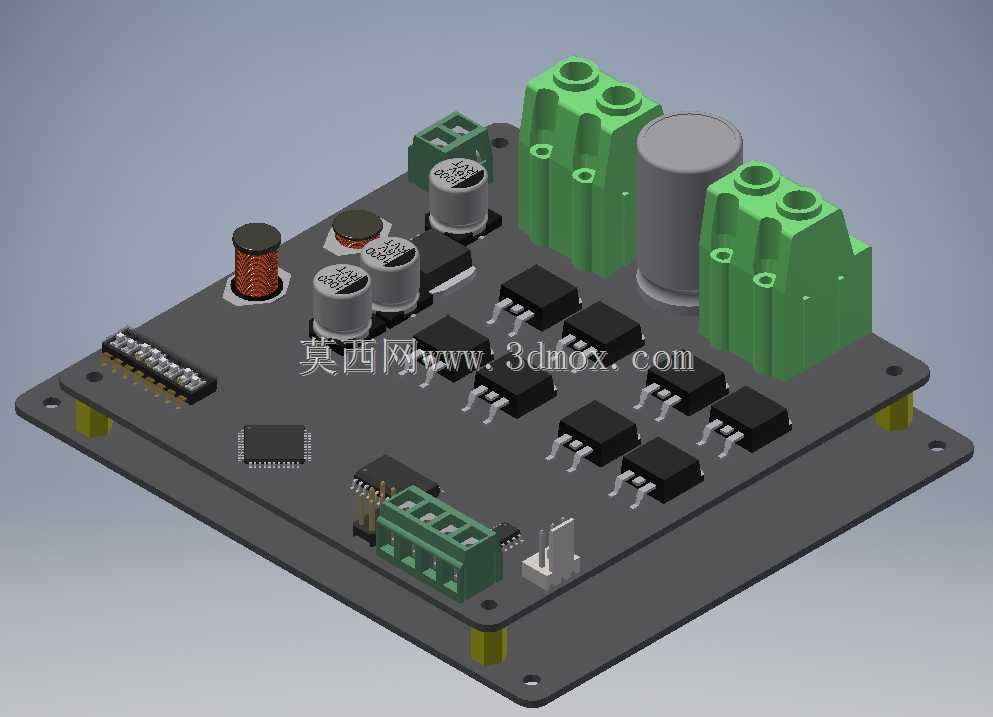

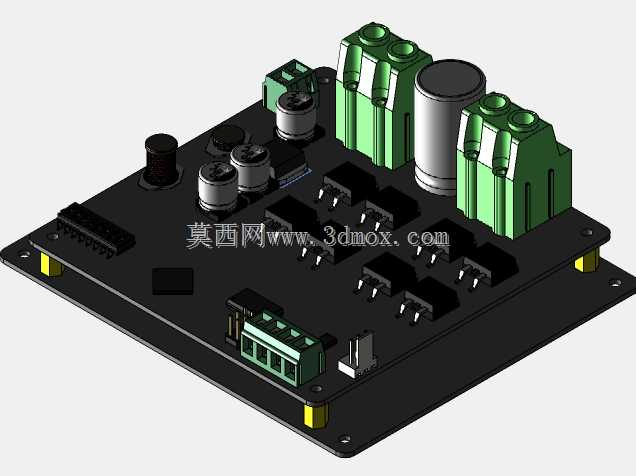

　　板卡上的元件特征还原完全围绕安装干涉检查展开：板侧的大电流绿色接线端子做了完整的外形建模，包括端子的高度、接线口的朝向、固定螺丝的凸起位置，设计时如果在接线端子外侧预留了走线槽或者挡板，就能直接在装配体里检查端子插拔时是否有空间，接线完成后导线的弯折半径是否足够；板上的电解电容、圆柱形电感这类高度突出的元件，都按照实际尺寸还原了高度与直径，很多堆叠安装的设计里，上层板卡的支撑柱高度就是由这些最高的元件决定的，模型里可以直接测量电容顶端到PCB板底面的距离，快速确定支撑柱的选型长度，避免上层板压到元件导致短路。板上的功率MOS管、排针接插件、小型接线端子也都做了对应位置的外形还原，排针的引脚伸出长度、排针间距都和实物一致，设计杜邦线或者排线走线时，可以直接在模型里模拟线束的走线路径，避免线束和旁边的电容、接线端子产生挤压。

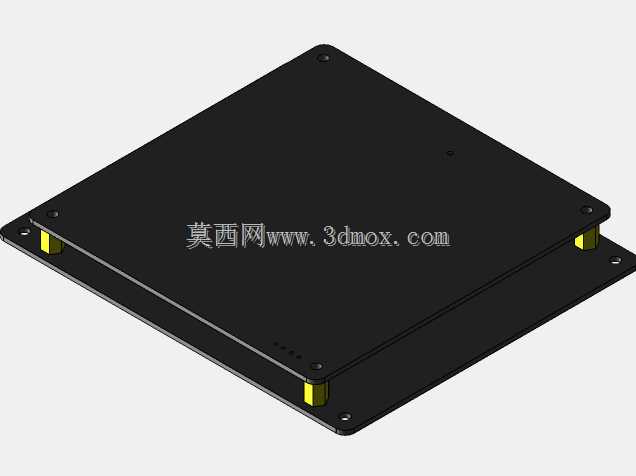

　　设计思路上完全偏向结构适配需求，没有做多余的内部细节建模，PCB板的厚度按照常规工业驱动板的2mm厚度设置，板底的支撑垫高柱也还原了实际高度，在做底板安装时，可以直接检查板底和安装面之间的间隙是否满足散热要求，是否需要额外增加绝缘垫片。模型里的所有元件位置都和实物一一对应，没有简化掉容易产生干涉的小特征，比如板边的小型拨码开关、状态指示灯的位置，在做外壳设计时就能准确预留指示灯的观察孔、拨码开关的操作缺口，不用反复对照实物测量尺寸。

　　从安装边界来看，板卡的整体长宽尺寸按照实物1:1还原，所有向外突出的元件都纳入了最大轮廓范围，在做设备内部的布局排布时，可以直接把这个模型调入装配体，和电机、主控板、电池、机架等部件做干涉检查，提前调整各部件的安装位置，预留出足够的接线与散热空间。比如在做小型AGV的底盘布局时，驱动器通常安装在电池旁边，就可以通过模型检查驱动器的大电流接线端子是否和电池的输出端子位置匹配，导线连接时是否需要绕过其他部件，接线后是否会影响底盘上轮组的安装。对于需要做驱动器外壳或者防尘罩的设计场景，模型可以直接作为内部参考，快速生成外壳的内腔结构，预留出接插件的开口位置、散热孔的位置，不用反复测量实物尺寸，大幅缩短结构设计的周期。

　　很多工程师在选型阶段只会关注驱动器的持续电流、峰值电流、支持的电机类型这些电气参数，往往忽略结构尺寸带来的安装限制，比如有些项目的安装空间高度有限，而驱动器上的电解电容高度过高，就会导致外壳盖不上，或者和上层的传感器板产生干涉，有了这个精准的外形模型，在选型阶段就能直接做空间校验，提前发现这类结构适配问题，避免等到采购回来实物才发现装不进去的情况。另外在做安装支架设计时，可以直接从模型上提取安装孔的位置坐标，快速生成支架的安装孔位，不用手动测量孔距，减少尺寸测量带来的误差，支架的折弯边、加强筋的位置也可以对照模型上的元件位置做避让，确保支架安装后不会压到板卡上的元件。
