180mm直径排气扇安全防护网罩结构

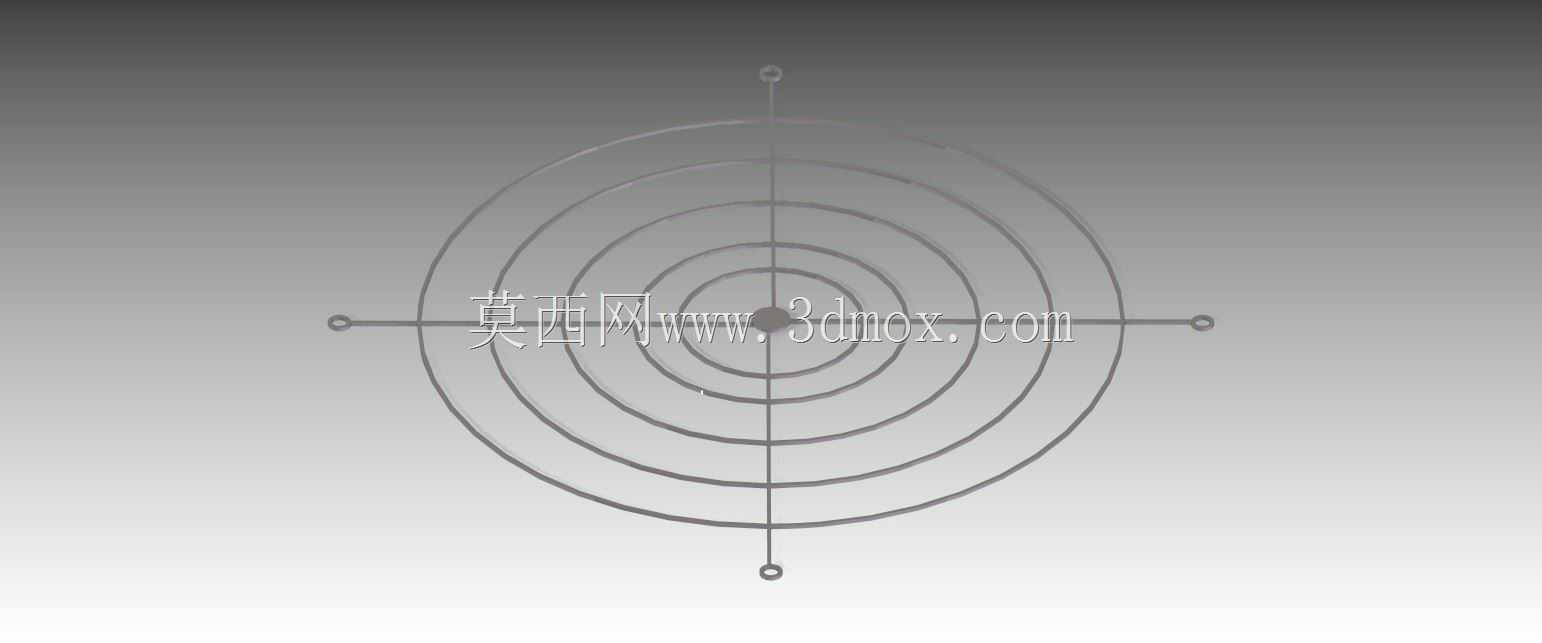

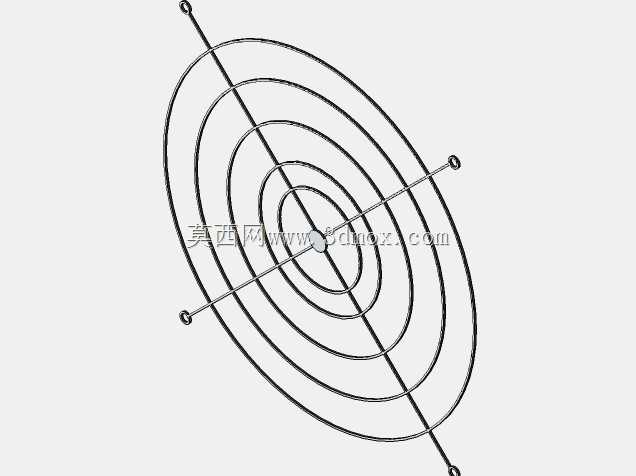

　　在工业电气柜、小型设备散热工位、商用通风配套场景中，排气扇的外露旋转扇叶始终是安全防护的核心管控点，这款直径180mm的排气扇防护结构，正是针对这类小尺寸轴流排气扇的安全防护需求设计的配套构件。日常设备运维过程中，不少车间的小型散热排气扇直接裸露安装，检修、物料搬运过程中很容易出现衣物、工具、肢体误触旋转扇叶的风险，同时外部杂物也容易被扇叶卷入造成扇叶损坏、风道堵塞，这款防护结构的核心作用就是在不明显阻碍通风效率的前提下，形成物理隔离屏障，规避上述两类常见问题。从结构设计逻辑来看，整体采用同心环形筋条搭配十字交叉径向支撑筋的布局，环形筋条从中心向外逐圈扩大间距，中心区域筋条间隙控制在手指无法伸入的尺寸，向外逐步放大间隙是为了尽可能减少对气流的阻挡，毕竟排气扇的核心功能是通风散热，防护结构不能过度增加风阻。径向的两根交叉支撑筋贯穿所有环形筋，两端延伸出安装固定位，固定位上预留的安装孔位可以直接匹配常规180mm规格排气扇的外壳安装螺孔，不需要额外做安装支架改造，适配性更强。

　　设计过程中需要重点考量安装边界尺寸，整体外轮廓直径严格匹配180mm排气扇的外沿尺寸，不会超出扇体安装面造成周边干涉，防护网的凸起高度控制在刚好覆盖扇叶旋转轨迹的范围，既不会因为距离扇叶太近产生摩擦异响，也不会因为凸起过高占用过多安装空间，在紧凑的电气柜内部、设备侧壁安装场景下，这个尺寸控制能有效避免和柜内元器件、壁面其他构件产生位置冲突。筋条的截面选择圆形截面，一方面是圆形截面的风阻系数更低，气流穿过时产生的紊流噪音更小，另一方面圆形截面没有尖锐棱角，安装和后期维护过程中不会划伤操作人员，相比扁形筋或者角形筋的防护网，使用安全性更高。

　　中心位置的实心小圆结构是整个防护网的受力交汇点，所有环形筋和径向筋在此处汇合，提升整体结构强度，避免长期受气流冲击或者外力触碰后出现筋条变形、散架的问题。实际应用中，这类防护结构除了配套常规排气扇使用，也可以适配同尺寸的散热风机、机柜通风口，只要安装孔位匹配，就能直接加装，不需要重新开模或者二次加工。很多设备改造场景中，老旧设备的排气扇防护网老化破损后，很难找到尺寸完全匹配的替换件，这款180mm规格的防护结构按照行业通用安装尺寸设计，能覆盖绝大多数同规格排气扇的替换需求。

　　设计时还考虑了不同安装方向的适配性，不管是水平安装在设备顶部作为排风出口，还是垂直安装在设备侧壁作为进/排风面，结构受力都能满足要求，不会因为长期重力作用出现筋条下垂变形的问题。筋条之间的间隙经过反复校核，既满足安全防护标准中防止手指误入的要求，又保证通风面积达到扇叶通风面积的90%以上，不会因为加装防护网导致散热效率明显下降，毕竟工业场景中设备散热直接关系到运行稳定性，不能因为加装防护构件影响核心功能。从建模逻辑来看，先绘制中心基准点，逐圈绘制不同直径的同心圆环草图，再绘制交叉的径向支撑筋草图，两个方向的草图完全约束后进行扫描特征生成筋条实体，最后在径向筋的两端切除出安装固定孔，整体建模过程没有冗余特征，结构简洁，生产时不管是采用金属丝焊接还是塑料注塑成型，都能直接基于这个三维结构开模或者编制加工工艺，不需要额外做结构简化。
