大功率升压电源转换电路板结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:933271
  • 大功率升压电源转换电路板结构设计
  • 大功率升压电源转换电路板结构设计

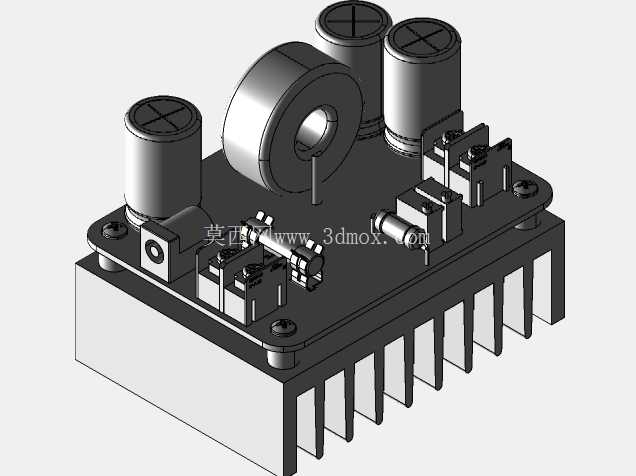

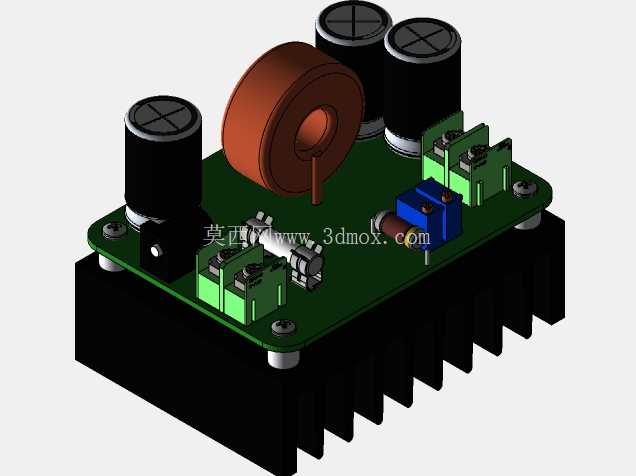

  在中小功率直流供电改造、车载电源拓展、低压储能系统升压输出这类场景里,这类600W等级的升压转换模块是非常常用的功率变换部件,不同于小功率贴片式升压模块,该功率等级的器件选型、结构布局、散热设计都需要结合实际安装工况做针对性考量,三维建模阶段就要把所有器件的干涉风险、安装间隙、爬电距离都提前校核到位,避免打样后出现装配问题。从结构布局来看,整块PCB板固定在带鳍片的铝制散热底座上,散热底座的鳍片朝向沿模块长度方向排布,适配自然对流或者轴向风扇的风道走向,功率器件的发热面通过绝缘导热垫直接贴合散热底座,不需要额外加装独立散热片,既压缩了整体高度,也减少了装配工序。

  板上的核心储能元件是绕制的环形功率电感,磁环采用铁硅铝材质,相比铁粉芯磁环损耗更低,大电流下的饱和特性更平稳,电感引脚直接穿板焊接,底部预留了足够的电气间隙,避免高压引脚对散热底座放电。三个大容量高压电解电容沿板边排布,电容本体高度统一,顶部预留了3mm以上的安全间隙,既方便后续灌封或者加装绝缘盖板,也避免电容受外力挤压出现鼓包漏液的风险。接线端子采用栅栏式接线结构,输入低压大电流侧和输出高压侧的端子分开布置在板边两侧,端子的固定螺丝孔位做了加大处理,适配不同线径的冷压端子,端子底部和PCB之间加了绝缘隔片,防止大电流下焊盘脱落拉坏板基。

  板上的可调电位器布置在靠近输出端子的位置,调试时不需要拆开额外外壳就能直接调整输出电压,电位器旁边预留了测试点,方便生产时校准输出参数。从安装边界来看,整个模块的固定孔位在散热底座的四个角,采用M3螺丝固定,安装孔位做了沉头处理,螺丝锁紧后不会突出底座表面,安装时可以直接贴合设备的安装面板,不需要额外预留螺丝头的避让空间。整体占地面积紧凑,在600W功率等级的同类型模块里,空间利用率较高,板上的功率走线做了加宽处理,大电流回路的走线长度尽可能缩短,减少线路寄生电感带来的尖峰干扰,信号回路和功率回路分开走,避免功率开关的噪声耦合到反馈回路里。建模过程中需要重点关注电解电容的直径和高度公差,不同厂商的同规格电容尺寸会有1-2mm的偏差,布局时要预留足够的裕量,避免电容贴装时和旁边的电感、端子产生干涉;环形电感的引脚出线方向要和PCB焊盘位置精准对应,绕制时的引脚偏差会直接影响装配效率,建模时要把引脚的可调整范围考虑进去。散热底座的鳍片厚度和间距做了平衡,鳍片过密会积灰影响散热效果,过疏则散热面积不足,自然散热条件下可以满足额定功率下的温升要求,如果是密闭机箱内使用,只需要在鳍片侧边加装一个小尺寸轴流风扇就能把温升控制在器件允许范围内。

  板上的功率开关管和整流管都布置在靠近散热底座的位置,通过导热绝缘片将热量传递到底座,器件的引脚成型角度做了标准化设计,适合批量波峰焊工艺,不需要手工补焊。整个模块的结构设计没有采用多余的装饰性结构,所有的外形特征都服务于电气性能和装配需求,安装时不需要额外定制复杂的固定支架,四个角的固定孔可以直接适配常见的设备安装梁、机箱底板的孔位,输入输出的接线方向平行于安装面,接线后线缆不会额外增加模块的高度方向尺寸,适合在空间紧凑的设备内部安装使用。在户外便携电源、车载逆变器前级、太阳能低压输入升压这类应用场景里,这种结构的模块抗震性能较好,较重的电感和电容都靠近安装固定孔位,震动时的PCB形变量较小,不会出现焊盘开裂的问题,器件的排布也方便后续做三防漆涂覆,涂覆时不会有遮挡的死角,提升在潮湿、多尘环境下的运行可靠性。
