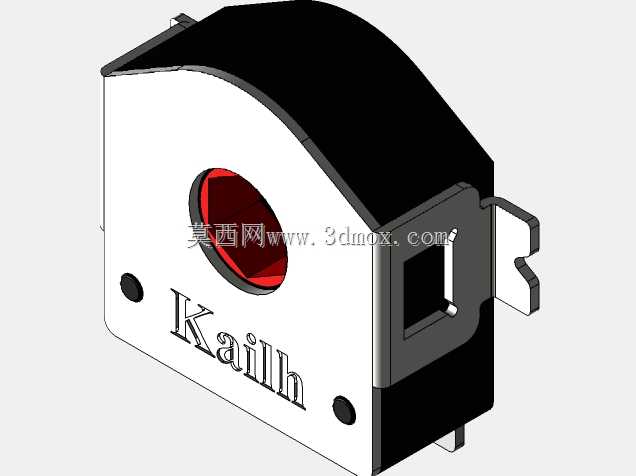

凯华CEN653512A01型鼠标编码器结构设计

　　这款编码器是鼠标滚轮结构的核心传感部件，日常接触最多的应用场景就是各类有线、无线办公鼠标、游戏鼠标的滚轮模组，除此之外也可用于小型手持检测设备的旋钮调节、微型工控手持终端的参数拨轮等需要小角度旋转计数、低扭矩操作的人机交互场景。从实际使用需求出发，这类微型编码器的核心作用是将滚轮的旋转角位移转换为可被主控识别的脉冲信号，实现页面滚动、参数调节、缩放控制等操作，相比传统电位器，它没有接触磨损导致的阻值漂移问题，寿命更长，档位手感一致性更稳定。

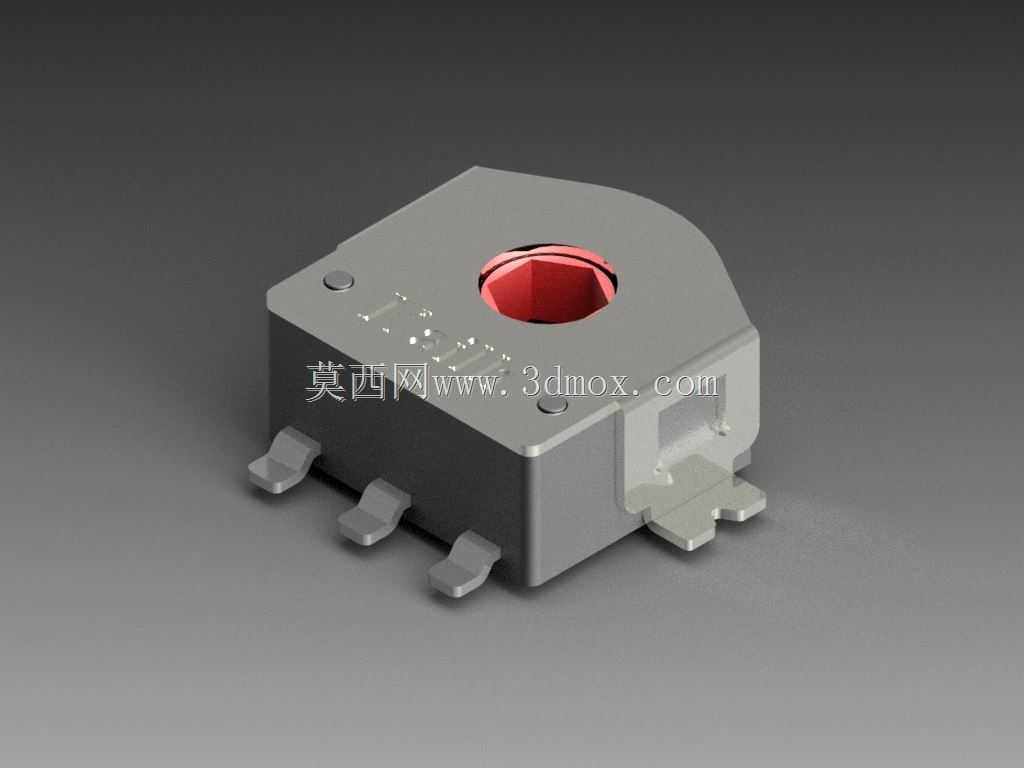

　　从结构设计思路来看，这款编码器采用贴片式安装结构，本体采用耐高温工程塑料作为基座材质，能够满足SMT回流焊的温度要求，适配自动化贴片生产工艺，不需要额外的波峰焊工序，能有效降低整机组装的加工成本。中心轴孔采用D型切边设计，和鼠标滚轮的D型轴杆过盈配合，避免滚轮转动时出现打滑空转的问题，轴孔内部嵌入金属衬套，减少长期转动带来的孔位磨损，保证滚轮转动的同轴度，避免滚轮转动时出现左右偏摆、蹭到外壳的问题。本体侧面的定位卡扣和底部的三个贴片引脚，在安装时可以先通过卡扣卡在PCB的定位孔上完成预固定，过炉焊接时不会出现偏移移位，三个引脚分别对应公共端、A相输出、B相输出，两相输出的相位差为90度，主控可以通过判断两相信号的先后顺序识别滚轮的正反转方向，同时通过脉冲计数识别转动的步数，实现精准的滚动控制。

　　从外形尺寸与安装边界来看，这款编码器属于超薄型贴片设计，整体高度控制在5mm以内，能够适配薄型办公鼠标、轻量化游戏鼠标的内部堆叠空间，不会因为编码器高度过高导致鼠标背部需要做额外的凸起，影响鼠标的握持手感。安装时需要在PCB上预留对应三个焊盘的位置，同时预留两个卡扣对应的定位孔，定位孔的孔径建议比卡扣直径大0.1mm，方便安装时的对位，同时避免过炉时热胀冷缩导致卡扣被挤压断裂。编码器的转动扭矩设计在15-25gf·cm区间，转动时的档位清晰，每转动一格对应一个脉冲输出，不会出现转动过松导致的误触发，也不会因为扭矩过大导致滚轮转动发涩，影响操作手感。本体侧面的止挡结构可以限制滚轮的最大按压行程，避免滚轮按压时过度下压损坏编码器内部的弹片结构，同时保证滚轮按压的手感一致性。

　　在实际选型适配时，需要注意编码器的轴孔尺寸和滚轮轴的匹配度，过盈量控制在0.02-0.05mm之间，过盈量太小容易出现滚轮打滑，过盈量太大会导致装配困难，甚至压裂编码器的轴孔衬套。另外编码器的引脚共面度需要控制在0.1mm以内，保证SMT贴片时所有引脚都能和焊盘充分接触，避免出现虚焊、假焊的问题，影响信号输出的稳定性。内部的接触弹片采用镀金材质，抗氧化能力强，在高温高湿的使用环境下也不会出现接触不良的问题，转动寿命可以满足百万次级别的操作需求，适配中高端鼠标的使用寿命要求。
