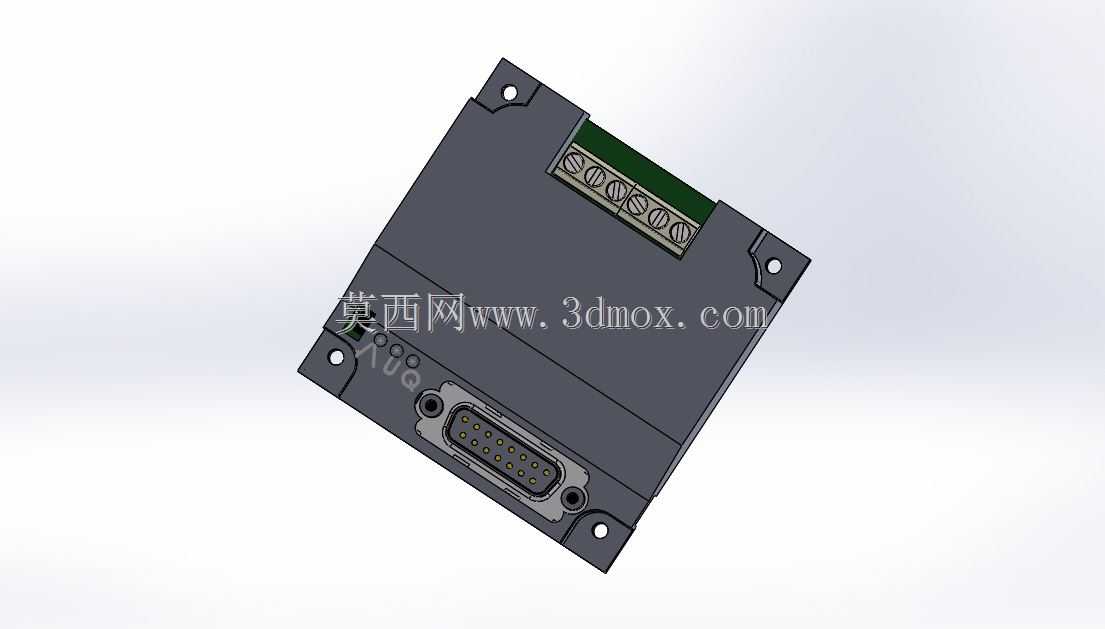

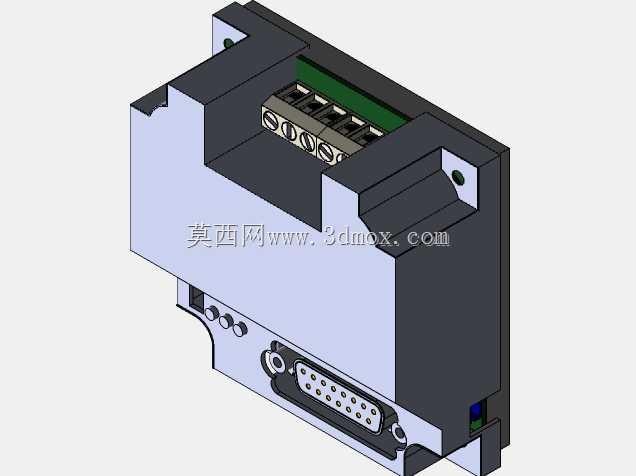

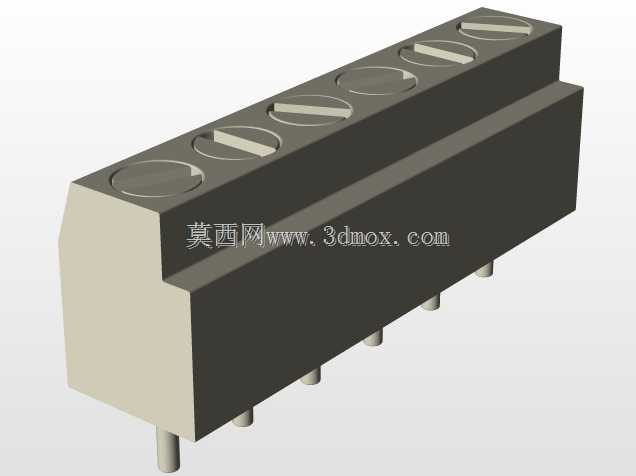

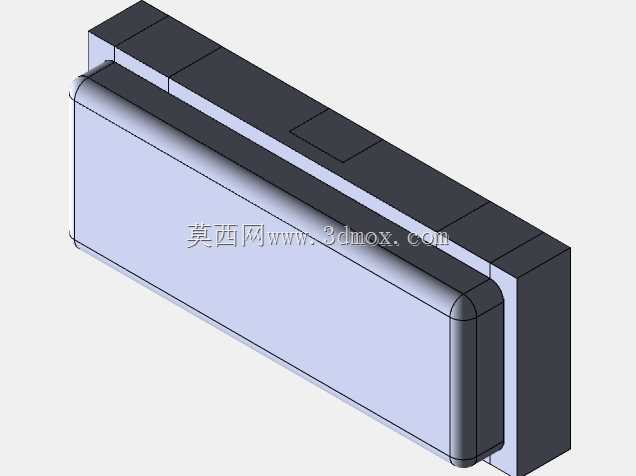

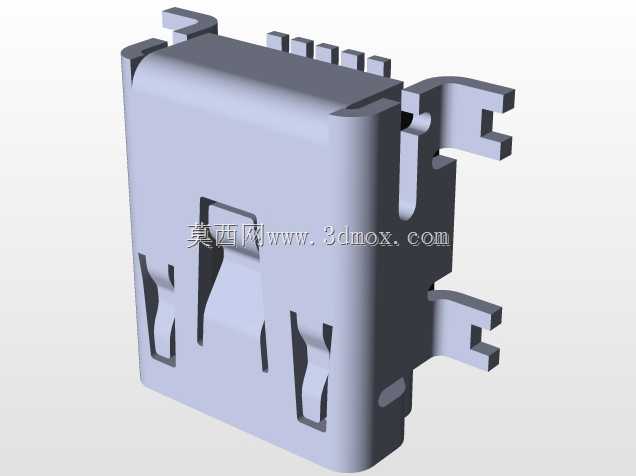

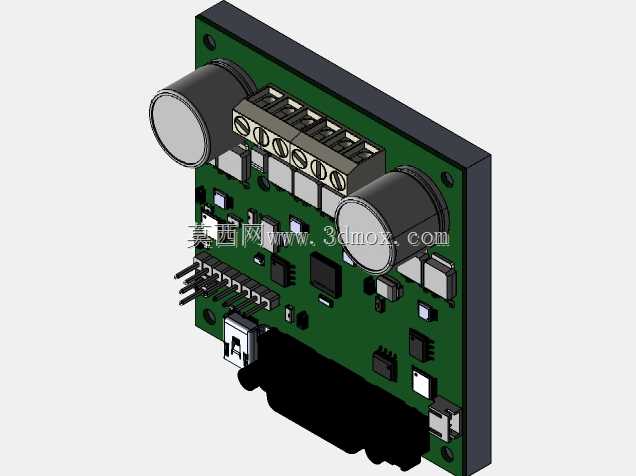

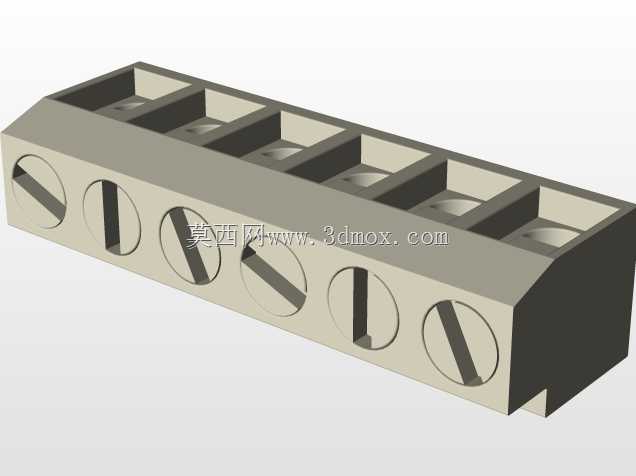

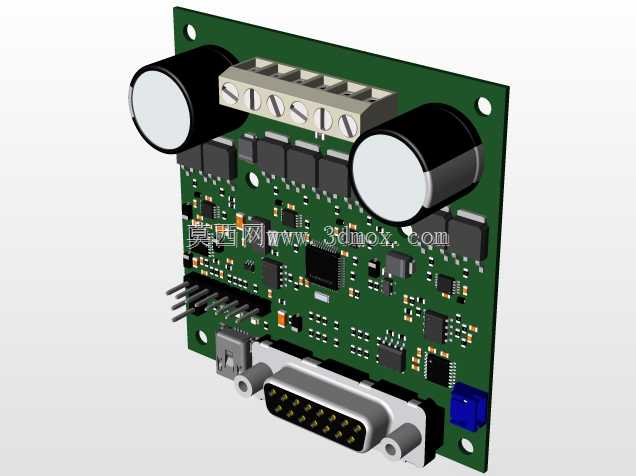

壳体四个角预留了带沉台的安装孔,安装孔位做了同心度公差约束,适配M3规格的紧固螺丝,安装时可以直接固定在设备的金属安装板或者电控箱内的DIN导轨转接板上,安装边界预留了足够的接线操作空间,不会出现接线端子被周边结构件遮挡的情况。接口布局上,壳体一侧设置了多引脚的D-sub通讯接口,接口周边做了金属加固凸台,避免频繁插拔通讯线时导致接口焊盘脱落,这个接口主要用来连接上位机、编码器或者传感模块,实现参数配置、运行状态反馈的信号传输;另一侧设置了螺丝锁紧式的接线端子排,端子排采用绿色阻燃绝缘基座,每个接线位都对应清晰的通道标识,分别接电源输入、两个通道的电机动力线,螺丝锁紧的结构可以避免设备运行振动导致接线松脱,适配线径0.5-2.5平方毫米的多股铜芯线,满足20A峰值电流下的载流需求。在金属线材拉丝、小型移动机器人底盘驱动、低压自动化输送线这类对直流电机调速稳定性有较高要求的场景里,这类双通道直流电机控制器是核心驱动部件,负责把上位机发出的运动指令转化为可精准调控的电机输出动力,匹配不同负载下的转速、扭矩需求。从结构设计来看,这款控制器采用一体化金属外壳作为主体承载结构,外壳做了黑化处理,既可以提升工业场景下的耐油污、抗轻微磕碰能力,也能借助金属壳体的导热性,将功率器件工作产生的热量快速散出,避免长时间连续运行时出现过热降频的问题。
功能层面,这款控制器支持双通道独立输出,单通道连续输出电流可达10A,峰值电流20A,最高适配60V的直流供电电压,可以同时驱动两台直流有刷电机,实现差速控制或者独立工位的转速调控,在拉丝设备上可以匹配收线、放线两个辊轴的电机,根据线材张力实时调整两个通道的输出转速,保证线材拉伸过程中的线速度恒定,避免出现断线或者线径不均的问题;在移动机器人场景下,两个通道分别驱动左右侧驱动轮的电机,通过差速算法实现前进、后退、转向的运动控制,响应延迟可以控制在毫秒级,满足机器人的动态运动需求。

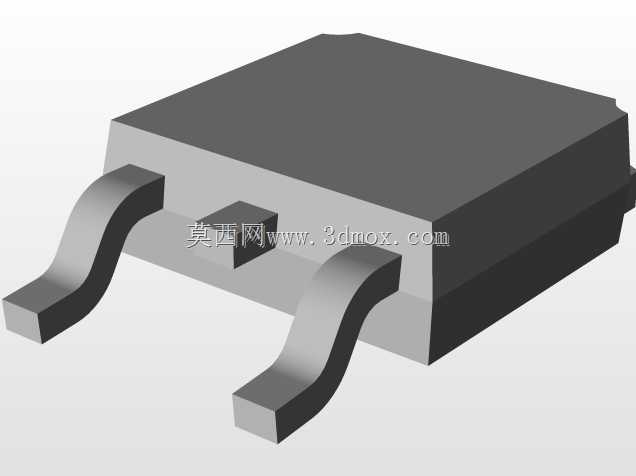

设计过程中,功率器件的布局做了热场分布优化,大电流走线的铜箔宽度做了加宽处理,信号回路和动力回路做了物理隔离,减少动力线大电流通断时对通讯信号的电磁干扰,壳体内部预留了灌封槽位,如果应用在高湿、多粉尘的恶劣工况,可以做环氧树脂灌封处理,进一步提升防护等级。外壳的边角做了R角过渡处理,避免安装操作时划伤操作人员,整体外形方正,厚度控制在合理范围内,不会占用过多的电控箱安装空间,接线端子的高度和通讯接口的高度做了齐平设计,方便外部线束的整理固定,线束可以沿着壳体侧面走线,用扎带固定在壳体预留的绑线孔位上,让电控箱内部布线更规整。
在做三维建模的时候,需要重点核对安装孔的相对位置尺寸、接口的凸台高度、端子排的引脚间距,保证模型和实物的装配尺寸完全一致,这样在做整个设备的电控系统布局设计时,可以提前预留好安装空间,模拟线束的弯曲半径,避免实际装配时出现结构干涉,尤其是通讯接口的插拔空间,要预留出至少30mm的操作距离,方便后期调试时插拔通讯线,不用拆卸周边其他部件。控制器表面没有多余的凸起结构,所有外接部件都做了下沉式设计,既可以提升整体的结构强度,也能避免设备搬运过程中磕碰损坏接口,壳体上预留的状态指示灯开孔位置正对内部的指示电路板,安装后指示灯可以清晰显示电源状态、通道运行状态、故障状态,操作人员不用打开电控箱就能快速判断设备的运行情况。
