250四轴竞速无人机外转子无刷电机

　　这款外转子无刷电机是针对250轴距级别的穿越竞速类四轴飞行器开发的动力输出部件，在小型多旋翼无人机的动力系统选型中，这类小尺寸高KV值的外转子结构电机，是兼顾整机重量、动力响应速度与飞行续航表现的核心选择。从实际应用场景来看，这类电机主要适配轴距220到280mm区间的竞速穿越机，在日常的FPV飞行训练、场地竞速赛事、特技动作飞行场景中，能够为螺旋桨提供足够的转速输出与扭矩储备，支撑飞行器完成快速滚转、急停急转、大角度爬升这类高过载飞行动作。

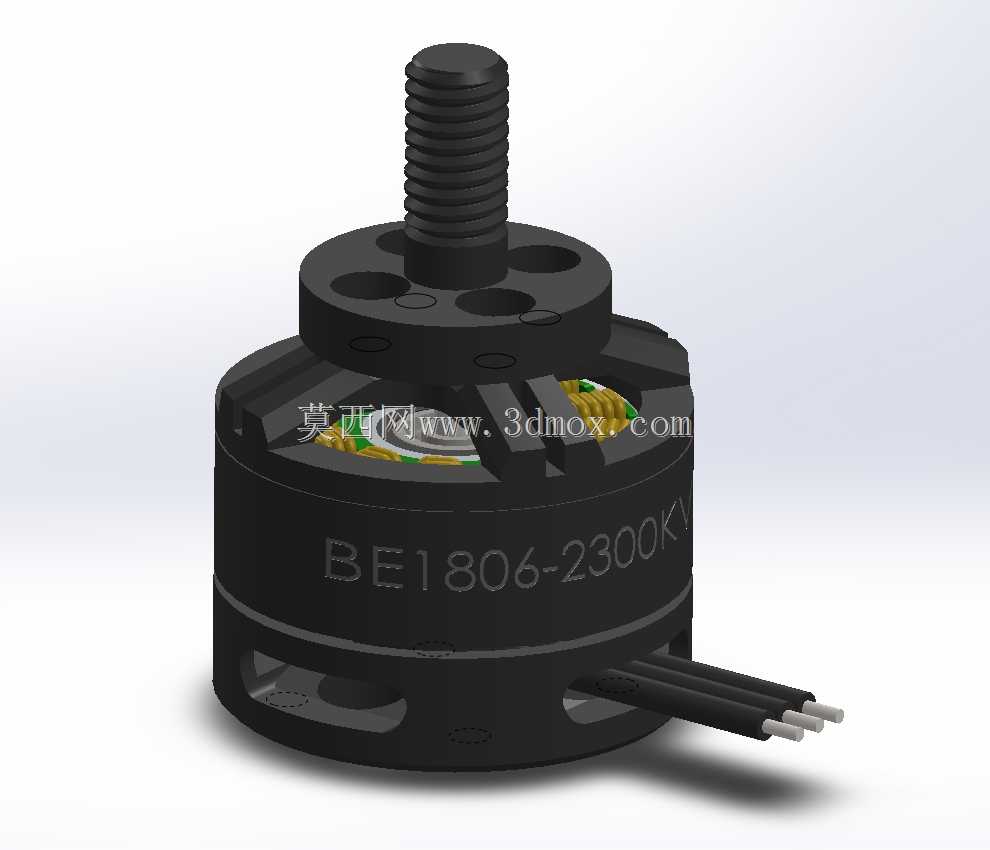

　　从结构设计思路来看，这款电机采用典型的外转子无刷结构，定子绕组固定在电机底座一侧，带永磁体的转子外壳直接作为输出端连接螺旋桨安装座，这种结构相比同尺寸内转子电机，能够在更小的重量体积下获得更大的扭矩输出，省去了额外的减速传动结构，降低了动力传输过程中的机械损耗，也减少了飞行过程中传动结构带来的故障点。电机顶部的输出轴采用外螺纹设计，配套对应的螺旋桨锁紧螺母即可完成桨叶的固定，安装时不需要额外的定位销结构，依靠轴端面与桨座的平面贴合传递扭矩，螺纹段的长度经过匹配，能够兼容市面上主流的5寸、6寸竞速桨叶的安装座厚度，避免螺纹过长顶到桨叶或者螺纹过短锁不紧的问题。

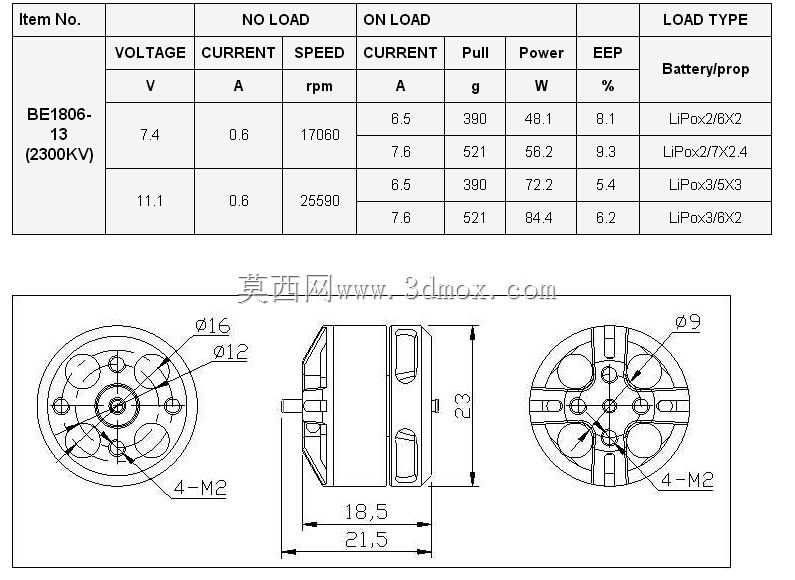

　　从安装边界来看，电机底座的安装孔位采用16mm孔距的十字布局，适配绝大多数250级别竞速机架的电机安装座尺寸，底座出线方向为侧出，三根动力线直接从定子底座侧方引出，线长预留了足够的走线空间，能够适配机架臂内走线或者臂外走线的不同布线方式，出线端的焊盘做了加固处理，减少飞行过程中震动导致的线芯断裂问题。电机外壳的散热槽沿圆周方向均匀分布，在转子高速旋转时，能够带动气流从散热槽流过定子绕组区域，带走大油门工况下绕组产生的热量，避免长时间满油门飞行时电机过热退磁，影响动力输出稳定性。

　　从功能特性上看，2300KV的参数设定，适配4S锂聚合物电池的供电电压区间，搭配5045、5040规格的三叶竞速桨叶时，单电机能够输出超过1kg的静拉力，四电机总拉力能够达到整机起飞重量的4倍以上，足够支撑飞行器完成大机动动作，同时在半油门巡航工况下，电机的工作效率处于最优区间，能够兼顾飞行时间与动力储备。电机的转子外壳做了轻量化的镂空处理，在保证结构强度的前提下尽可能降低转子的转动惯量，让电机的转速响应速度更快，飞手打杆时的动力跟随更跟手，减少动作滞后的问题，这一点在竞速飞行中尤为重要，直接影响飞手的操控手感与过弯精度。

　　在实际建模还原过程中，需要重点关注几个配合尺寸的精度：一是输出轴与转子端盖的同轴度，这个尺寸直接影响电机高速旋转时的动平衡表现，如果同轴度偏差超过0.02mm，电机在满油门转速下会产生明显的震动，不仅会影响飞控的陀螺仪采样精度，还会导致机架产生共振，降低飞行稳定性；二是定子与转子之间的气隙宽度，这类小尺寸外转子电机的气隙通常控制在0.2到0.3mm之间，气隙过大会导致磁通量损失，降低电机效率，气隙过小则容易在高速旋转时出现定子转子扫膛的问题，直接导致电机烧毁；三是底座安装孔的位置度，四个安装孔的位置偏差需要控制在0.1mm以内，避免安装时螺丝孔位不对中，强行锁螺丝导致电机底座受力变形，影响轴承的同轴度，增加电机运转的阻力与异响。

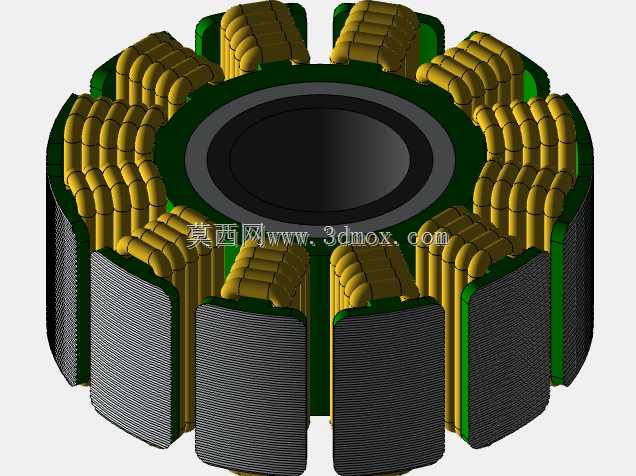

　　另外，电机的上下轴承采用微型深沟球轴承，分别布置在定子轴的上下两端，支撑转子的旋转，轴承的选型需要兼顾径向载荷与高速性能，这类电机的最高转速能够超过每分钟两万转，普通的低精度轴承在这个转速下会快速磨损，导致电机产生虚位，影响动平衡。电机的绕组采用多股漆包线并绕的方式，能够降低高频工作下的集肤效应，提升电机的效率，绕组的浸漆处理也做了加固，避免高速震动下漆包线松散磨损造成短路。从外形尺寸来看，电机定子直径为18mm，定子高度为6mm，不含输出轴的整体高度控制在18mm以内，整体重量控制在20g左右，在同级别电机中属于轻量化的设计，能够有效降低整机的起飞重量，提升飞行的推重比。在进行整机结构设计时，电机安装座的厚度建议控制在2到3mm之间，采用碳纤维或者玻纤材质，既保证足够的支撑强度，避免电机安装座在炸机时断裂，也不会增加过多的冗余重量，安装螺丝建议采用M3规格的内六角螺丝，螺丝拧入电机底座的深度控制在3到4mm，避免拧入过深顶到内部的绕组或者轴承。
