50W防爆低湾LED固定照明装置结构设计

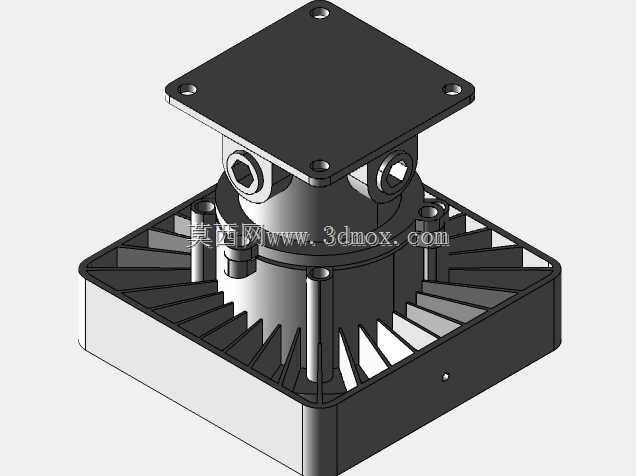

　　这款50W功率的防爆型低湾LED照明装置，核心适配存在易燃易爆气体、粉尘的危险作业场景，包括石油化工生产车间、油气存储库区、喷涂作业 booth、煤矿井下辅助照明区域、粮食加工粉尘车间等对电气设备防爆等级有强制要求的场所，可直接替代传统250W金属卤化物防爆灯具，在满足同等照明覆盖范围的前提下大幅降低能耗。从结构设计逻辑来看，整套装置采用无铜铝合金压铸外壳，外表面做环氧粉末喷涂处理，一方面规避铜材质在易燃易爆环境中碰撞产生火花的风险，另一方面提升外壳抗腐蚀、抗高压喷射冲击的能力，整体防护等级达到IP67，可完全阻挡粉尘侵入，同时承受短时间浸水、高压水柱直接喷射的工况，适配潮湿、多尘、有腐蚀性气体的复杂作业环境。

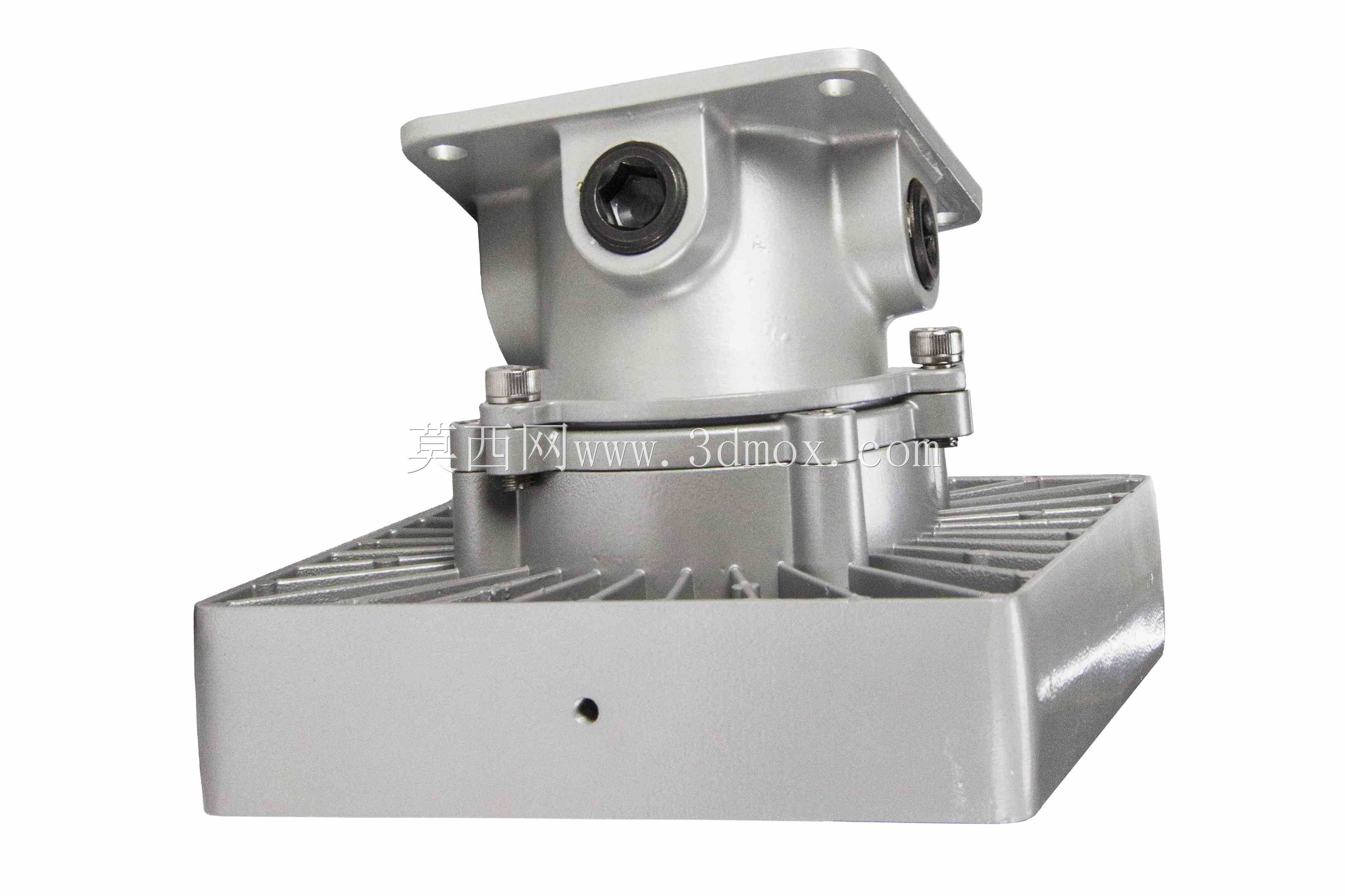

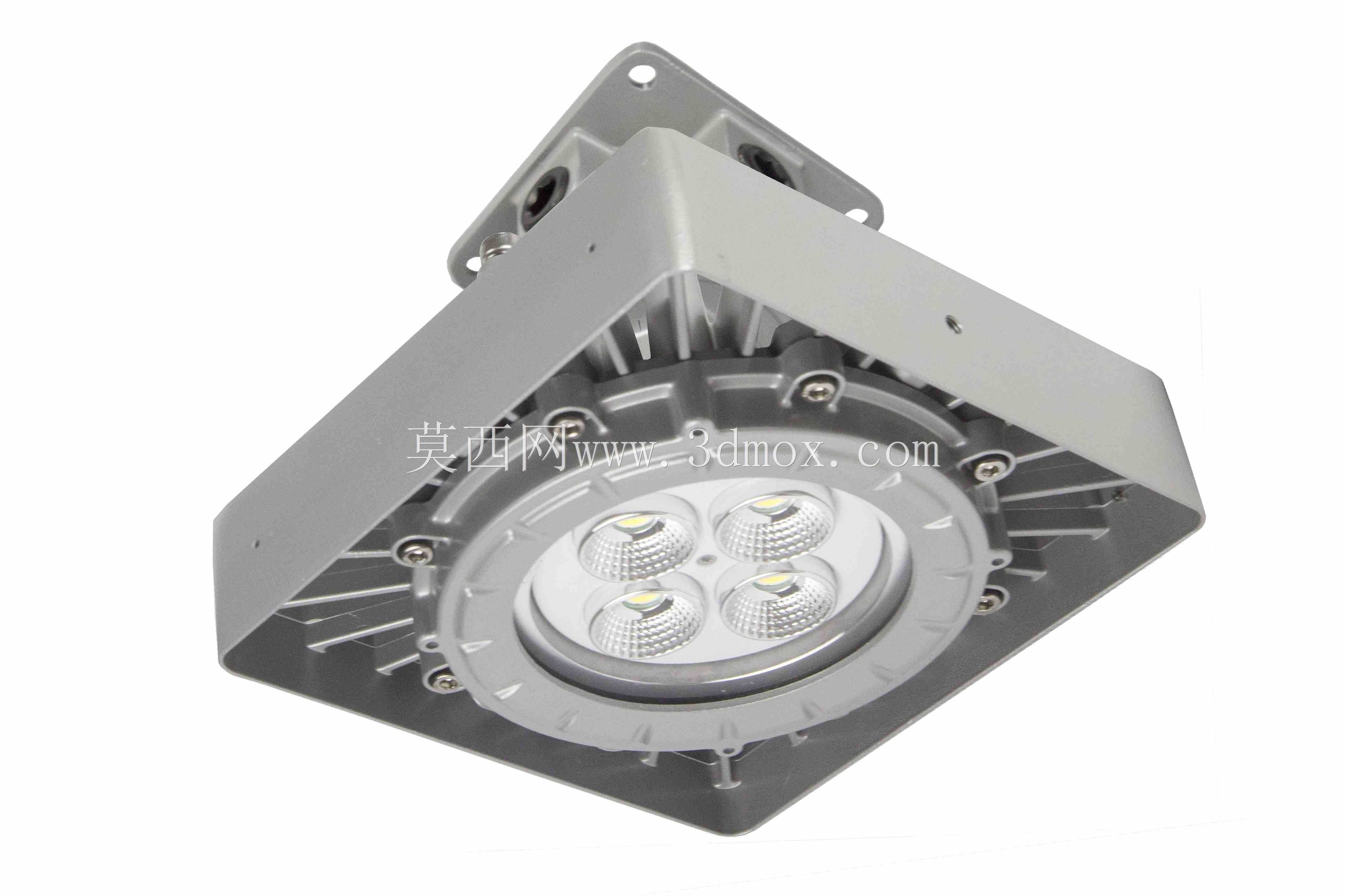

　　散热结构是这款灯具设计的核心考量点，外壳背部设计有一体化放射状散热鳍片，鳍片厚度、间距经过热仿真优化，可将LED灯珠工作产生的热量快速传导至外壳散出，避免灯珠结温过高导致光衰过快，配合专门的散热路径设计，可实现60000小时的额定使用寿命，80流明维持率达标。发光组件采用4颗大功率LED灯珠矩阵排布，单颗灯珠配独立光学透镜，出光角度经过校准，可输出7000流明的高显色性光线，显色指数达到75，色温默认5600K正白光，可精准还原作业场景内设备、管线、工件的真实颜色，避免因光线色差导致的操作误判，相比传统金卤灯启动需要预热、断电后需冷却才能重启的缺陷，这款LED灯具可实现通电即亮，循环开关不会损耗光源寿命，适配需要频繁启停照明的作业场景。

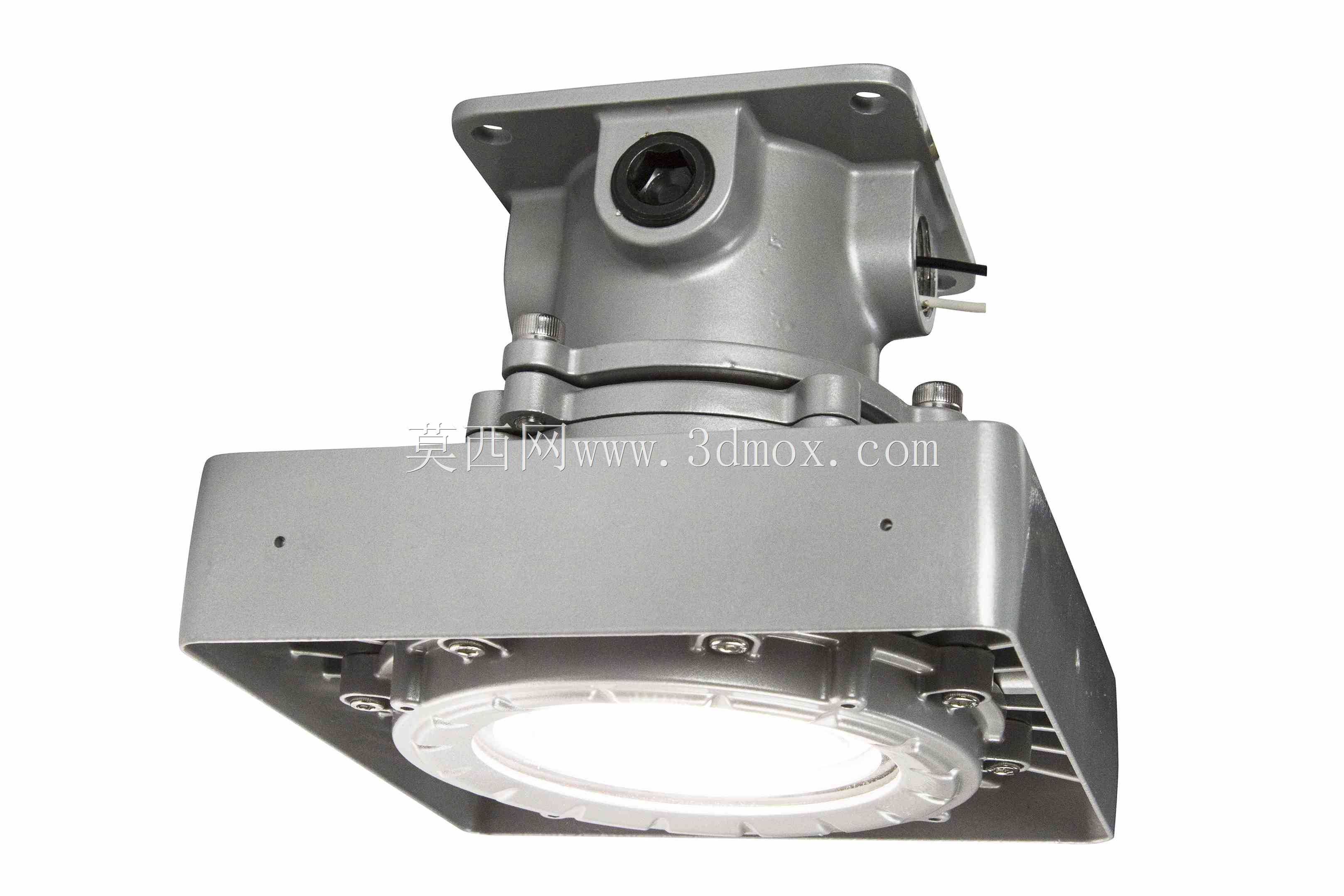

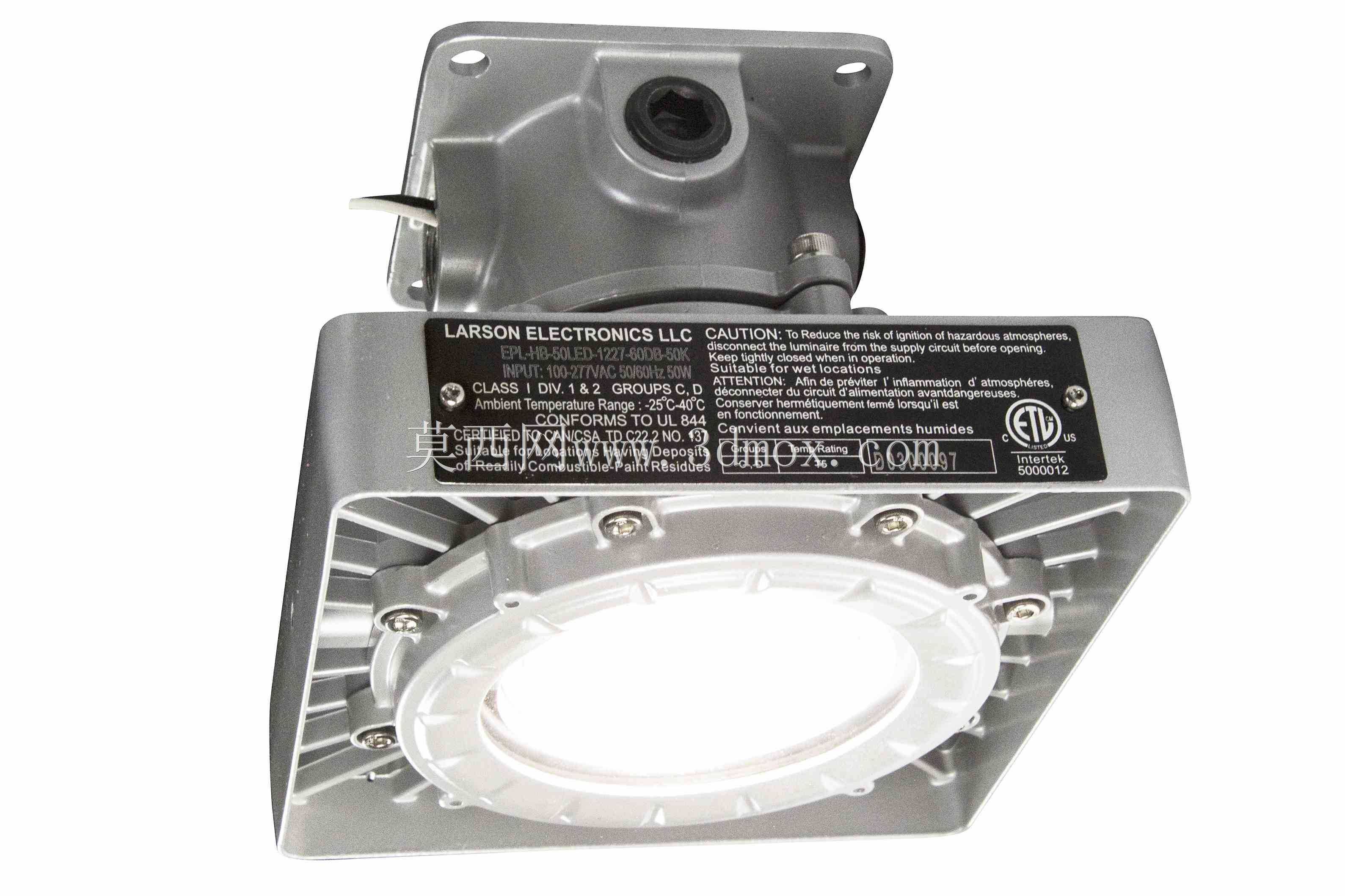

　　安装结构采用方形天花板安装底座，底座上预留4个标准安装孔位，孔位间距符合工业防爆灯具通用安装尺寸规范，可直接适配现有同规格防爆灯的安装点位，无需额外改造安装基础，降低现场替换的施工成本；底座与灯体主体之间采用密封法兰连接，接合面设置防爆密封胶圈，满足I类、II类1区2区防爆要求，可有效阻隔内部电路故障产生的电弧引燃外部易燃易爆介质。接线腔采用独立隔爆设计，接线端子设置防松脱结构，进线口配备防爆电缆密封接头，可适配不同线径的供电电缆，保证接线部位的密封性能与防爆性能。灯具正面的透光罩采用高强度钢化玻璃，玻璃与外壳接合处设置耐高温密封垫，可承受外力冲击、温度骤变不会开裂，相比传统玻璃灯泡的防爆灯，大幅降低了灯具受外力破损后产生碎片的风险，提升作业场景的安全性。在结构细节处理上，所有外露紧固件均采用不锈钢材质，避免长期在腐蚀环境中生锈导致结构松动；灯体边角做圆角过渡处理，避免安装维护过程中尖锐边角划伤作业人员；整体外形为方形切角结构，相比圆形防爆灯更易在方形安装基面排布，相邻灯具的照明覆盖范围衔接更均匀，减少照明暗区。

　　从安装边界来看，这款灯具的安装底座尺寸适配常规工业厂房的吊顶龙骨、墙面预埋安装板，吊装时可配合防爆吊杆实现不同高度的安装需求，最低安装高度可适配3米低湾作业场景，最高可覆盖8米高度的作业面照明，在5米安装高度下可实现直径6米范围内的均匀照明，满足常规工业作业面的照度要求。电路部分采用恒流驱动电源，电源模块内置过压、过流、过热保护电路，驱动模块与发光腔之间设置隔热层，避免光源热量传导至电源模块影响电子元件寿命，整体电路满足1类、2类防爆等级的电气间隙与爬电距离要求，可在电压波动范围±15%的供电环境下稳定工作。
