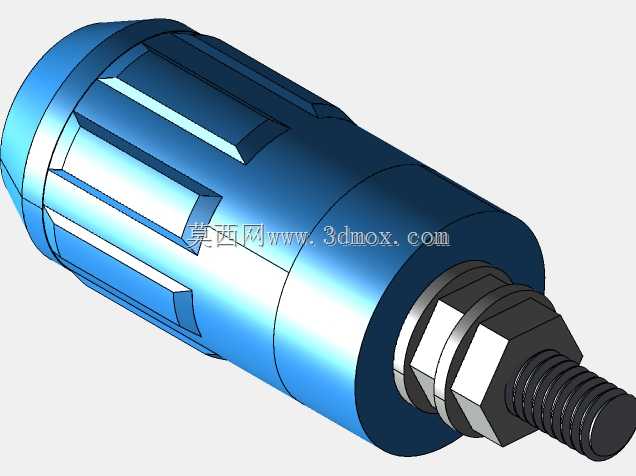

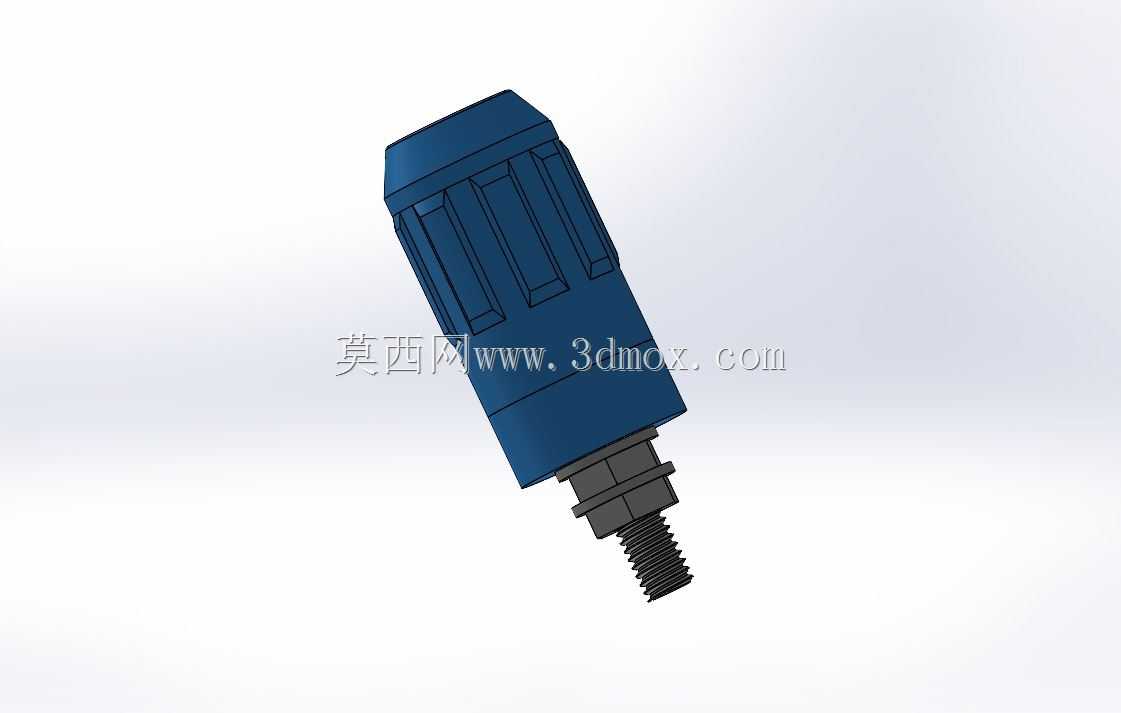

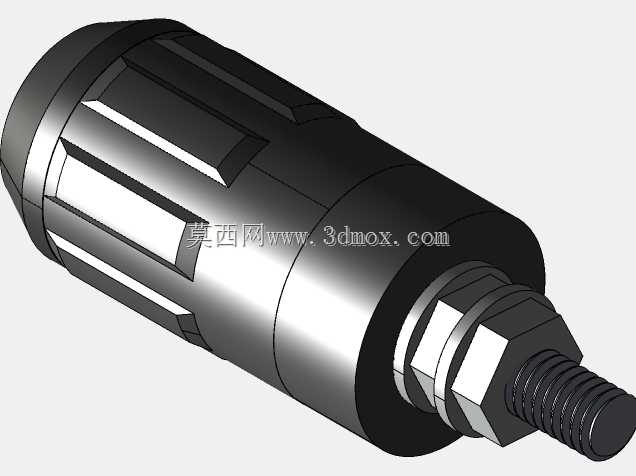

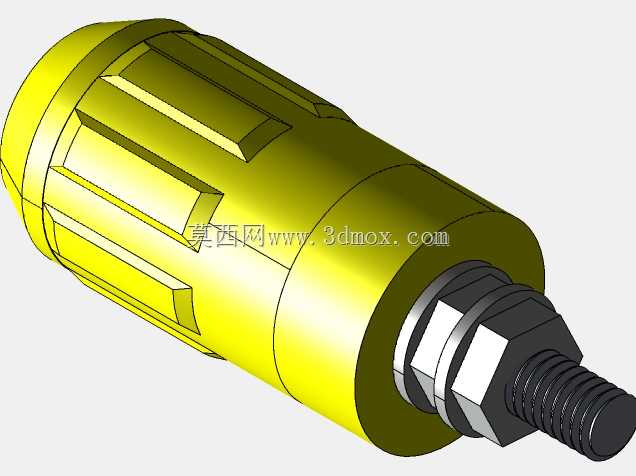

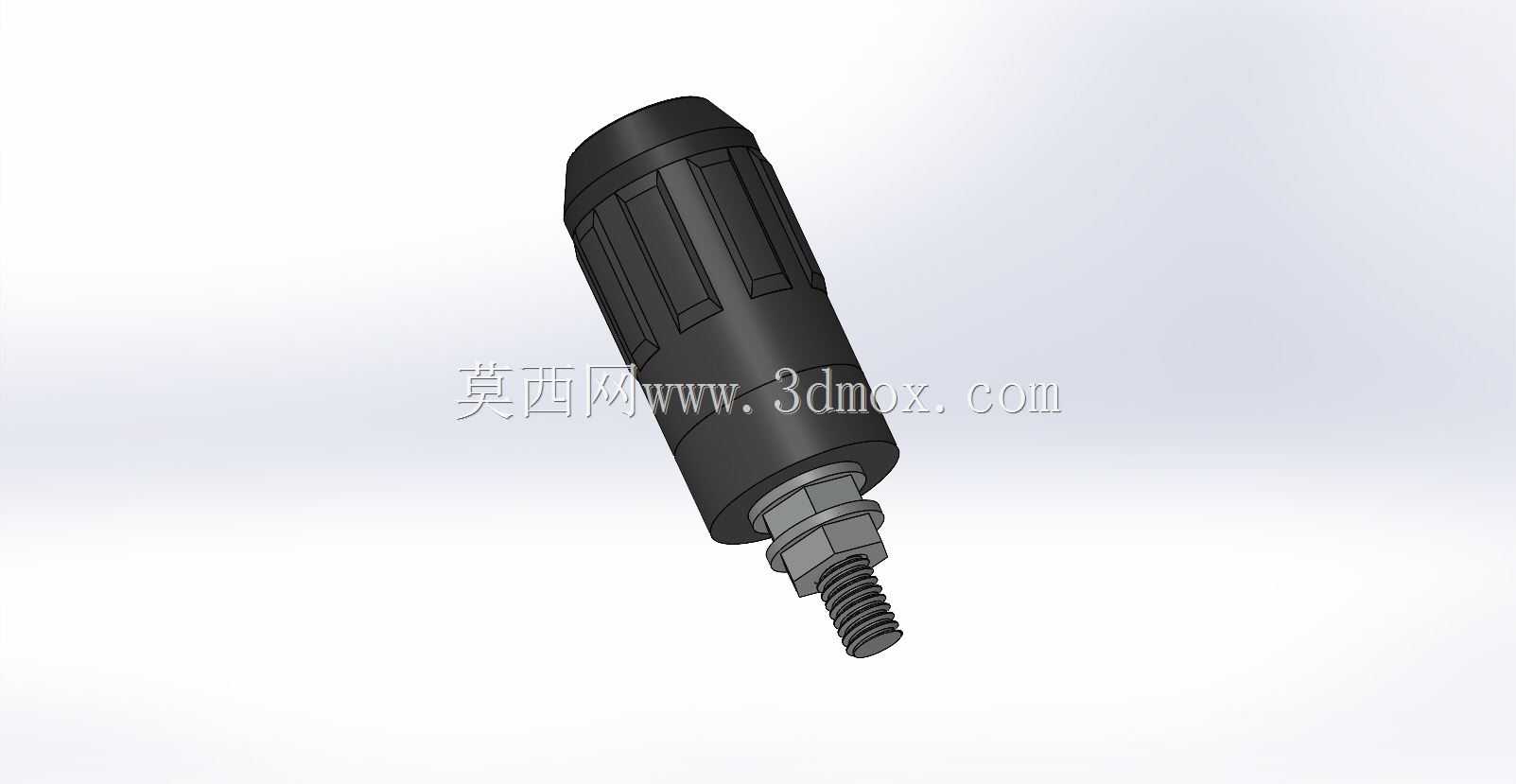

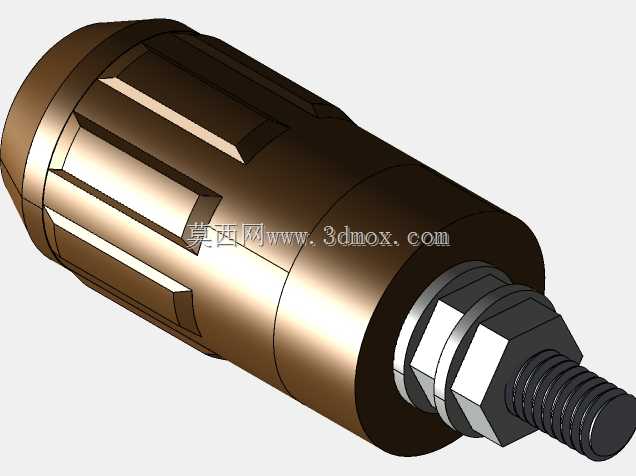

史陶比尔xub-g型香蕉插座连接器结构

　　日常做测试治具、电源调试台的电气连接部分时，这类大电流香蕉插座是绕不开的基础元件，这次建模的史陶比尔xub-g型母座，是我之前给高校实验室做电源实训台时反复选型过的型号，建模过程里把之前踩过的安装、适配坑都还原到了结构细节里。先从实际使用场景说，这类插座主要用在直流电源输出端、电子负载测试接口、教学实验台的供电端子、大功率蓄电池组的外接输出位，能承载的持续电流比普通4mm香蕉插头高一个等级，接触电阻的稳定性也更好，不会出现多次插拔后接触不良打火烧蚀的问题，之前做的200A直流老化测试架上，就是用的同系列插座，连续满负载跑72小时温升都能控制在30K以内，完全符合电气安全规范。

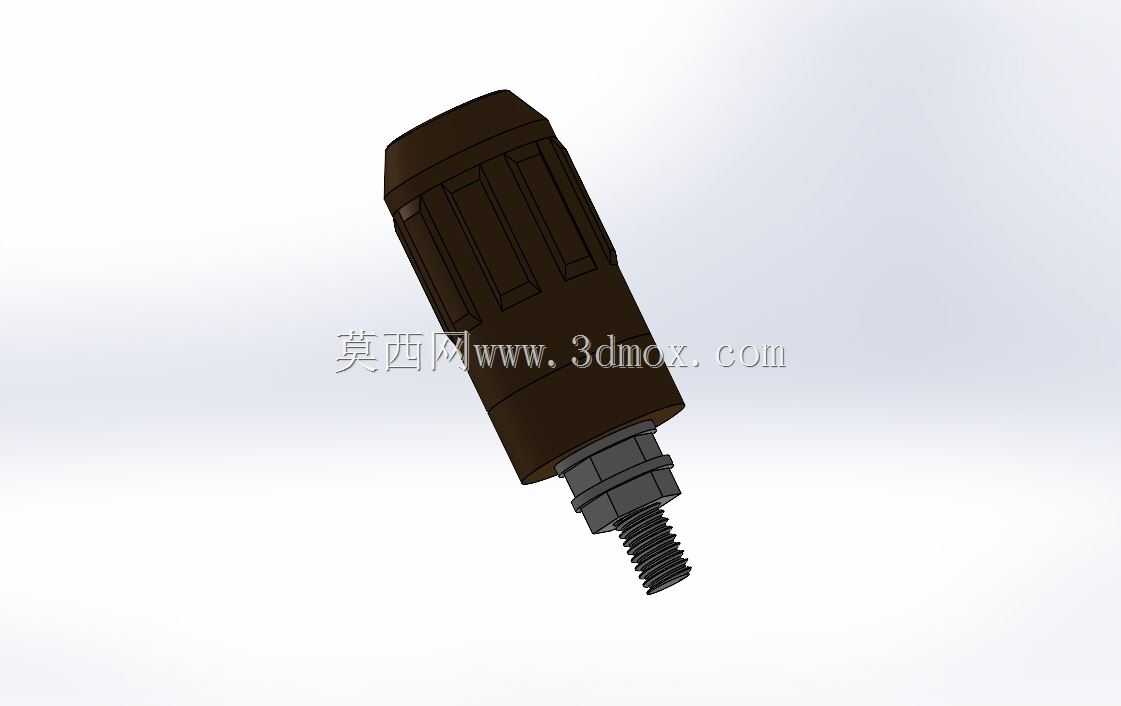

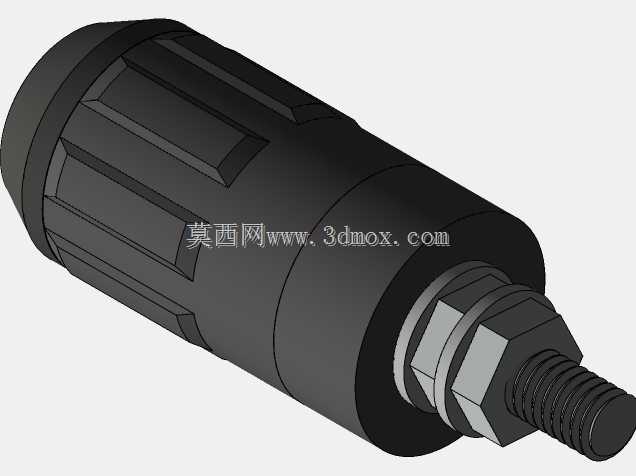

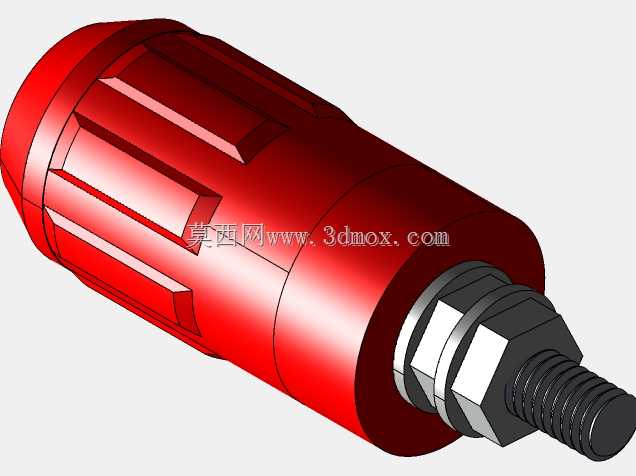

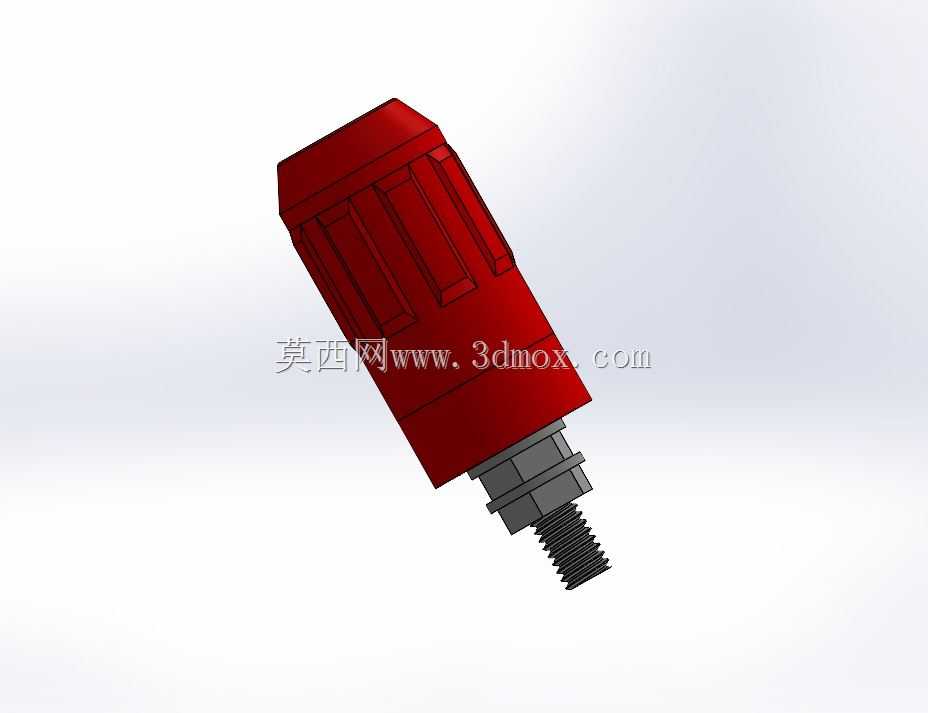

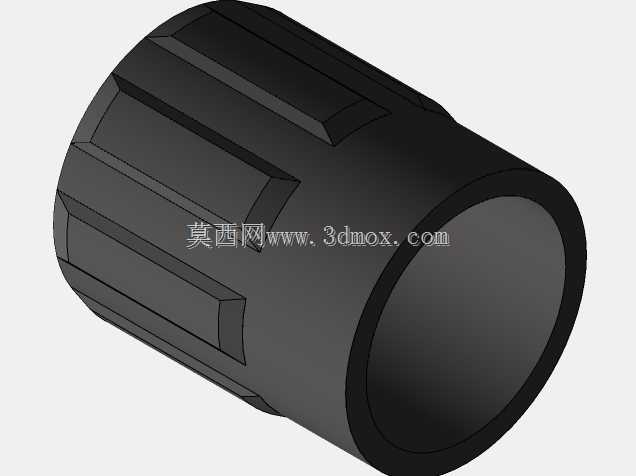

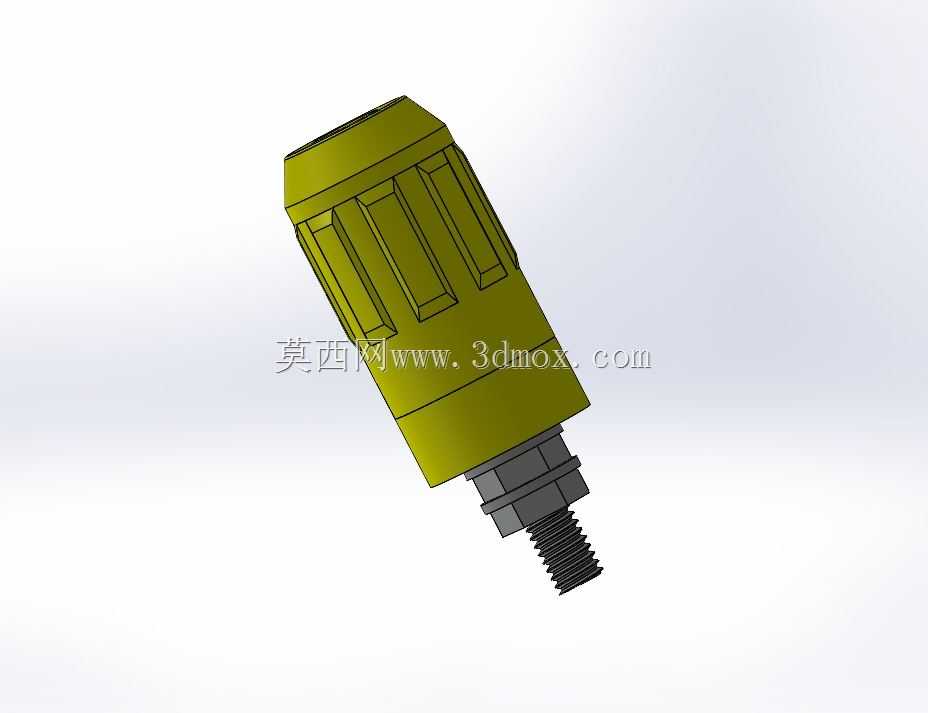

　　再讲结构设计的思路，整个模型拆成了三个核心部分：外部绝缘护套、内部导电夹套、尾部安装锁紧结构。外部红色的绝缘护套不是随便做的圆柱造型，靠近插拔端做了多道环形防滑槽，一方面是插拔的时候手指能借上力，不会因为护套表面光滑打滑，另一方面这些凹槽也能增加表面爬电距离，相邻两个插座安装间距哪怕只有12mm，在AC1000V的耐压测试下也不会出现飞弧击穿。护套的材质建模时特意还原了PA66加纤的壁厚特征，最薄的位置不小于1.2mm，既保证了绝缘强度，也不会因为壁厚过大导致整体尺寸臃肿，插拔端做了15度的内倒角导向，公头插入的时候不需要完全对准，顺着倒角就能滑进内部夹套，现场接线的时候能省不少对位的时间，尤其是在设备内部光线不好的位置接线，这个导向结构的实用性非常强。

　　内部的导电夹套是整个零件的核心功能区，建模时还原了劈槽式的弹性结构，一共开了6道均匀分布的纵向槽，公头插入的时候夹套能均匀向外张开，依靠金属自身的弹性抱紧公头的插针，整个接触面积能覆盖插针圆周的80%以上，不会出现点接触导致的局部过热。夹套的尾部和接线端做了一体化的铣扁结构，不是简单的圆柱压接，能避免大电流下接线端子和夹套之间出现转动松脱，压接位置的壁厚做了0.8mm的加厚处理，压接10平方的多股软铜线时不会把夹套压裂，同时能保证足够的压接抱紧力，拉脱力能达到200N以上，符合工业接插件的拉力测试要求。

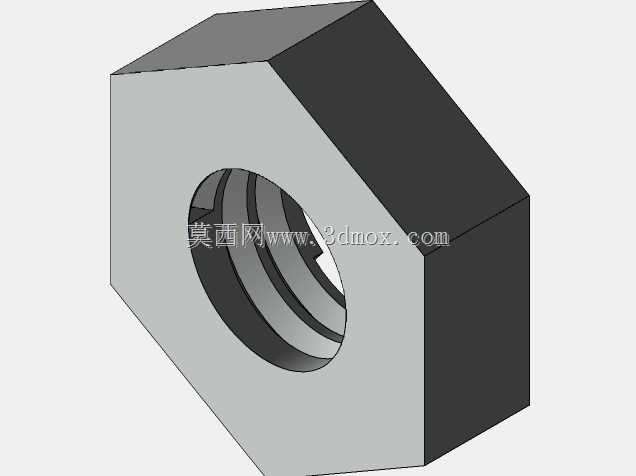

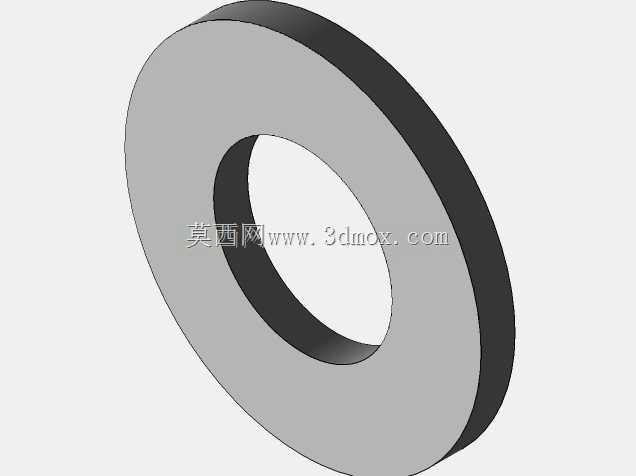

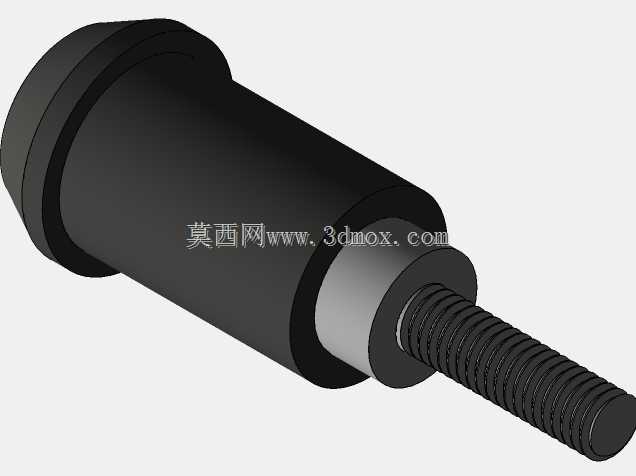

　　最后说安装边界的尺寸，这个型号是面板安装式结构，尾部的螺纹是M10*1的细牙螺纹，配套两个六角薄螺母，面板开孔只需要开10.5mm的通孔就能穿入，两个螺母分别在面板的内外侧锁紧，安装面板的厚度适配范围是1mm到8mm，不管是薄的铝塑板面板还是厚的环氧绝缘板都能装牢。螺纹前端做了一个直径14mm的定位台阶，安装的时候台阶能卡在面板外侧，保证插座插入后不会和面板之间留缝隙，也能避免安装时螺母拧得过紧把绝缘护套压变形。尾部的接线端长度留了12mm的空间，压接接线端子或者直接焊线都有足够的操作空间，不会因为尾部太短导致线芯裸露在外留下安全隐患。建模的时候特意把夹套和绝缘护套之间的配合间隙做了0.1mm的公差，实际装配的时候护套能把夹套完全包裹住，不会出现内部导电件外露的情况，同时夹套在护套内部不会出现径向晃动，插拔的时候手感均匀，不会有卡顿或者松垮的感觉。另外在护套靠近安装面板的位置做了一个1mm厚的防水凸台，配合面板上的密封圈能达到IP40的防护等级，日常车间里的粉尘、少量溅水都不会进到插座内部导致绝缘下降，适合工业现场的复杂使用环境。
