RS232转TTL串口电源隔离通讯模块

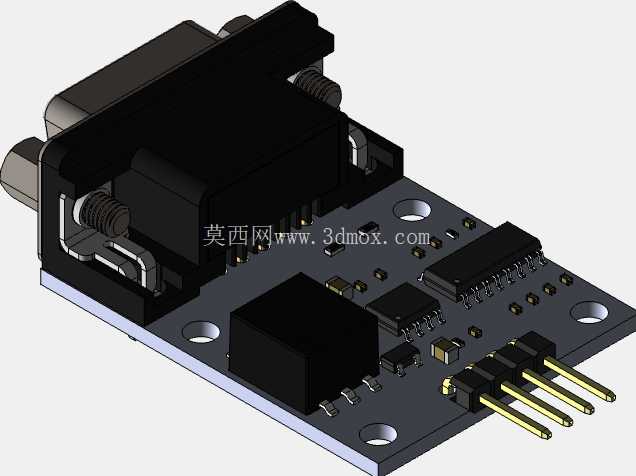

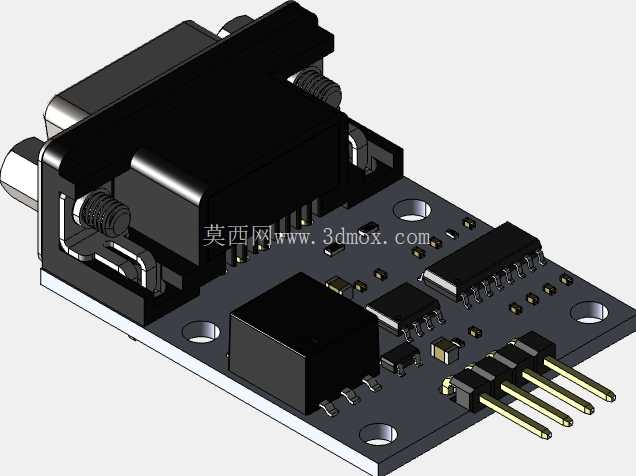

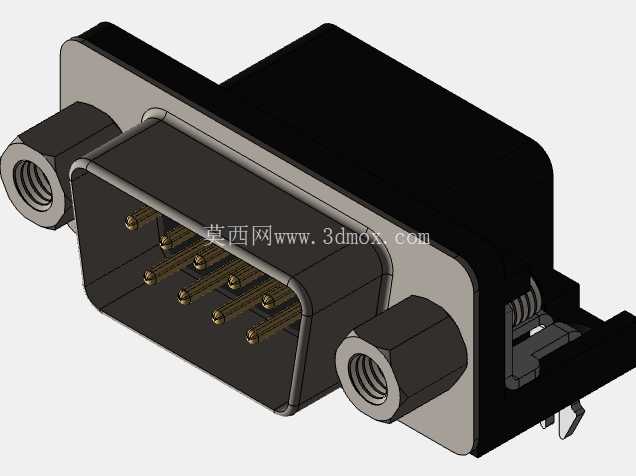

　　在工业现场串口通讯改造、老旧设备数据采集、嵌入式系统调试的场景里，不同电平标准的串口设备互联始终是绕不开的问题，RS232电平与TTL电平的压差差幅大，直接互联不仅会烧毁端口芯片，工业现场的共模干扰、地电位差还会导致通讯丢包、数据乱码，甚至串入浪涌损坏后端主控板卡，这类隔离转换模块就是为解决这类互联痛点设计的。从结构设计来看，模块采用板载集成式布局，将DB9公头接口直接焊接在PCB板边缘，省去了外接转接线的连接损耗，接口引脚做了加厚焊盘处理，应对频繁插拔的受力需求，避免长期使用后焊盘脱落。

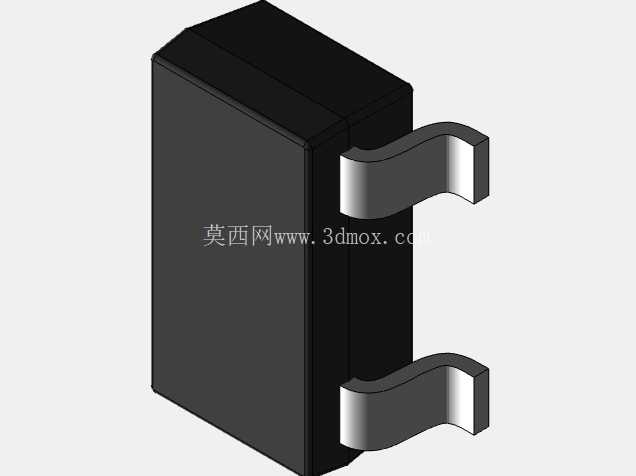

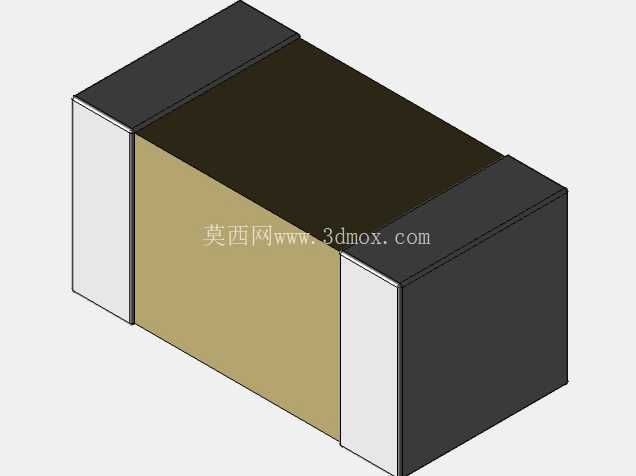

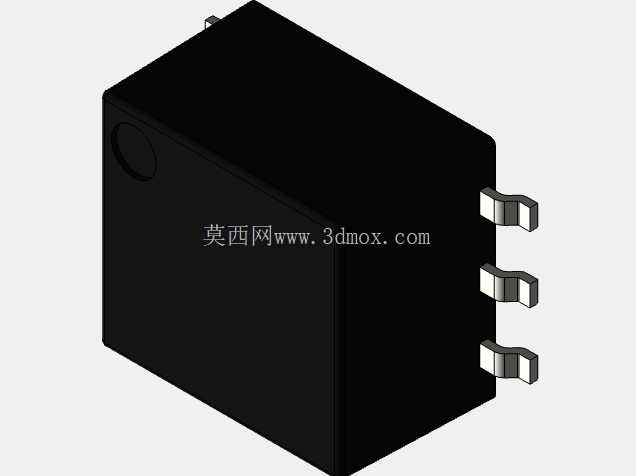

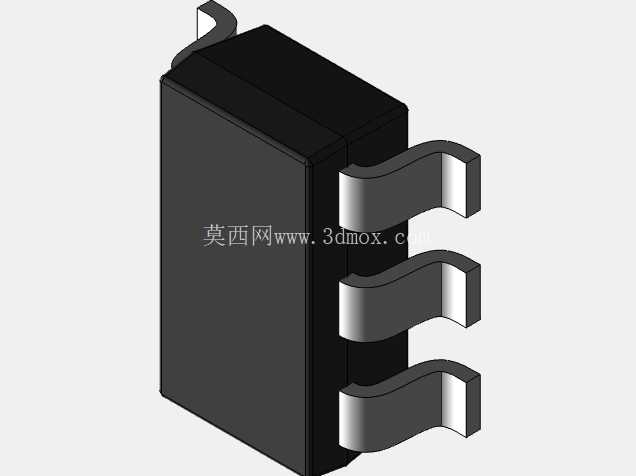

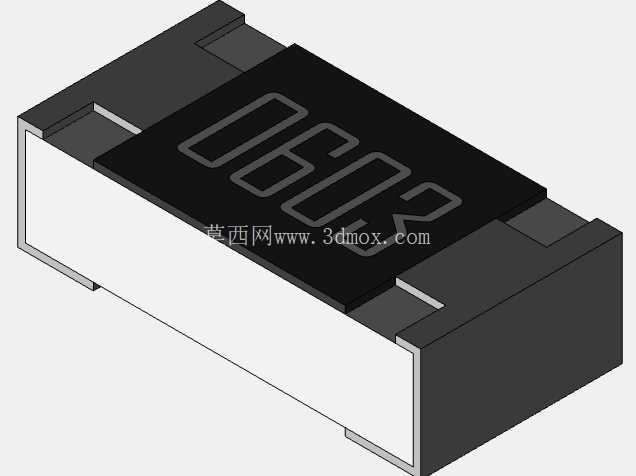

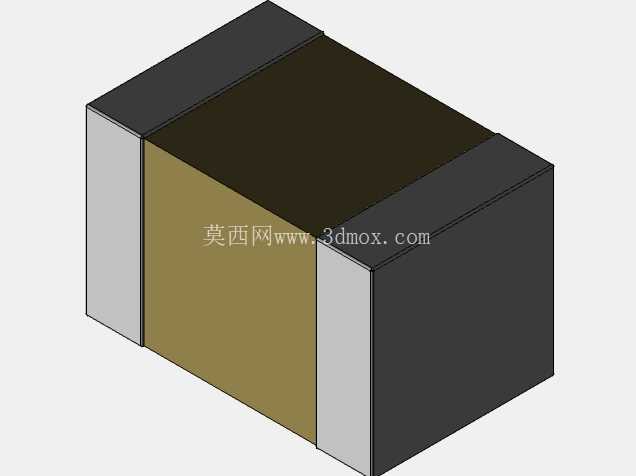

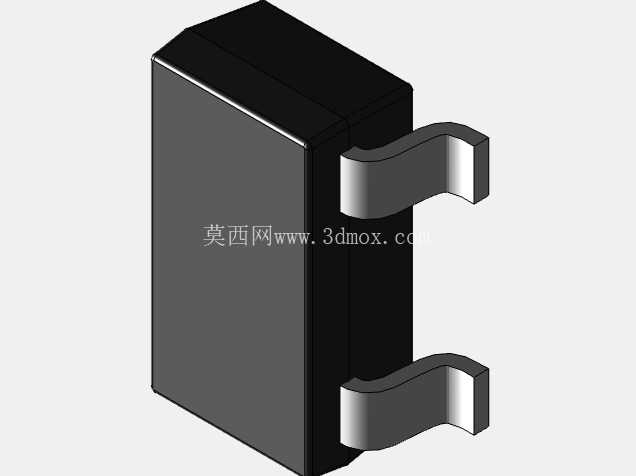

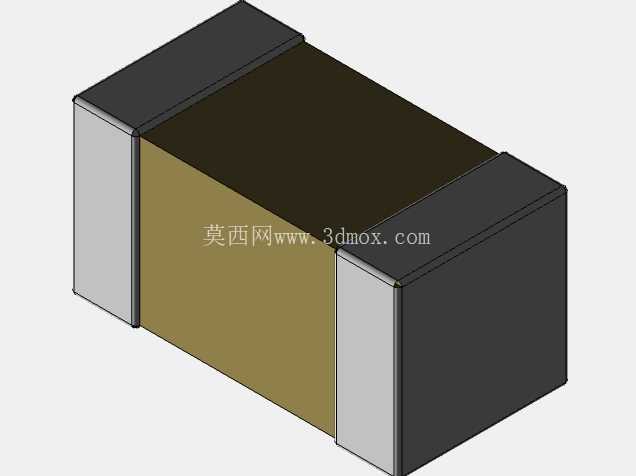

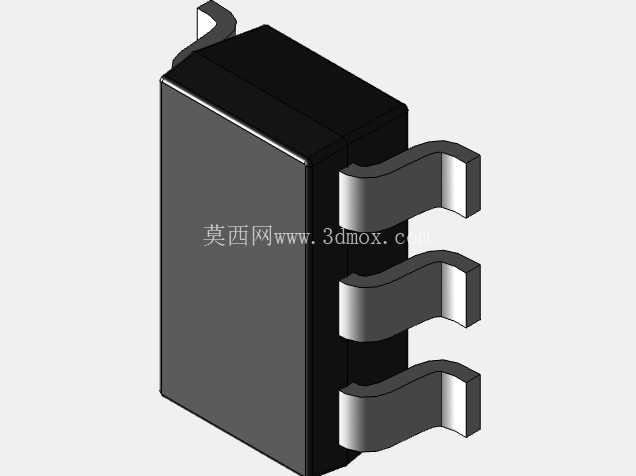

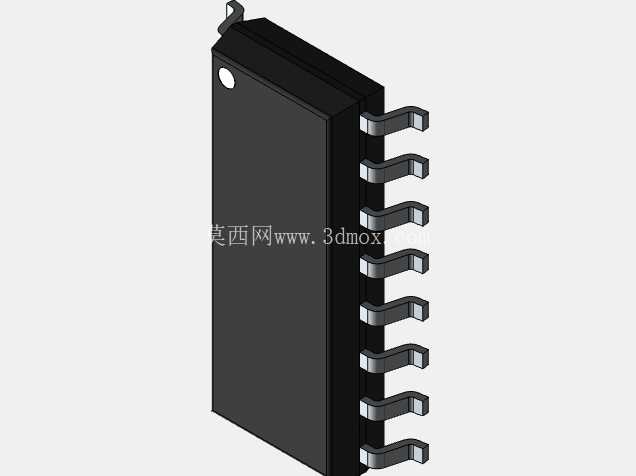

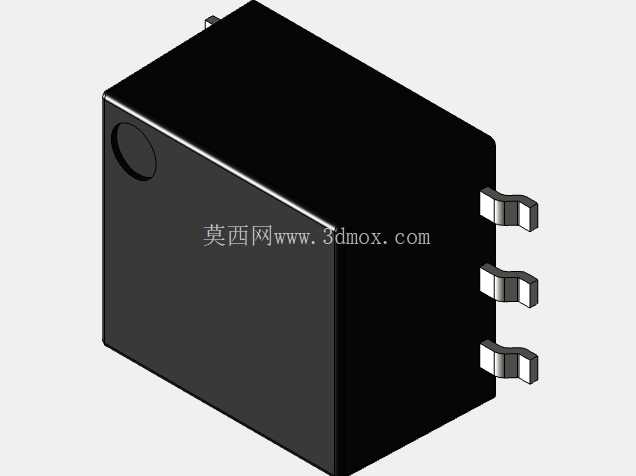

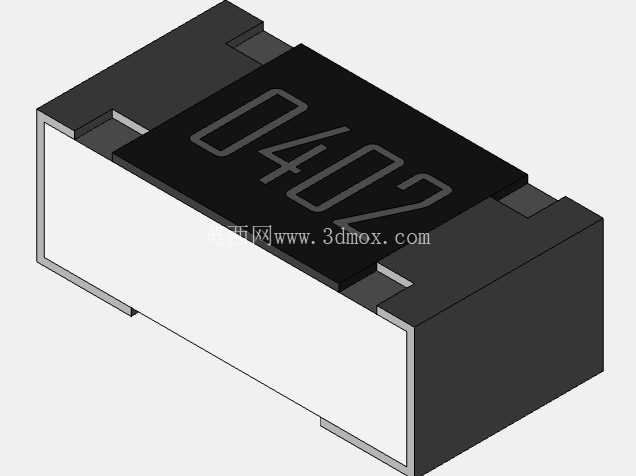

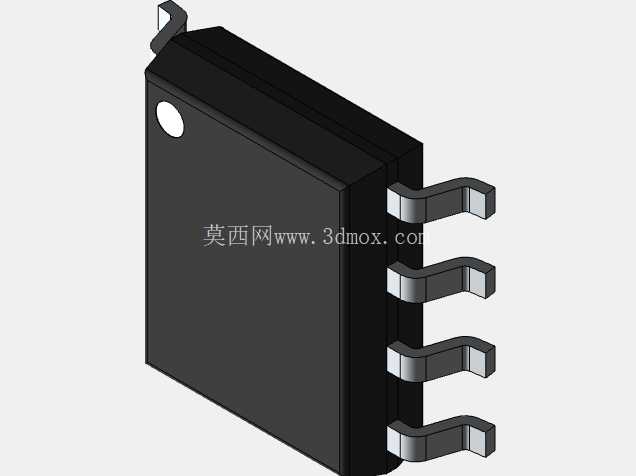

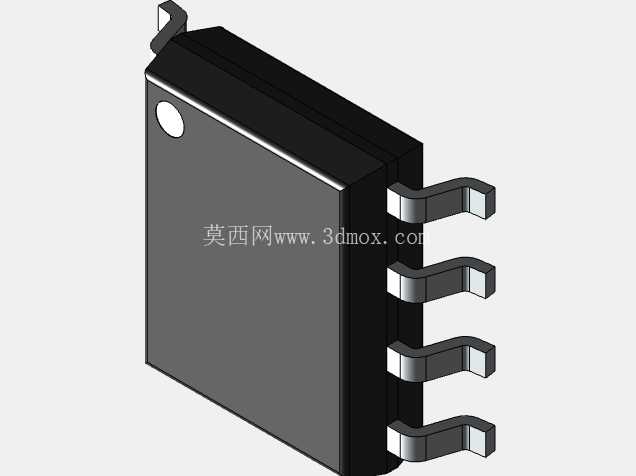

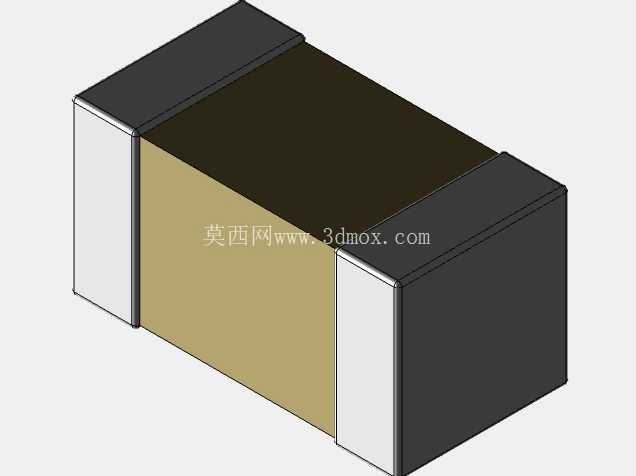

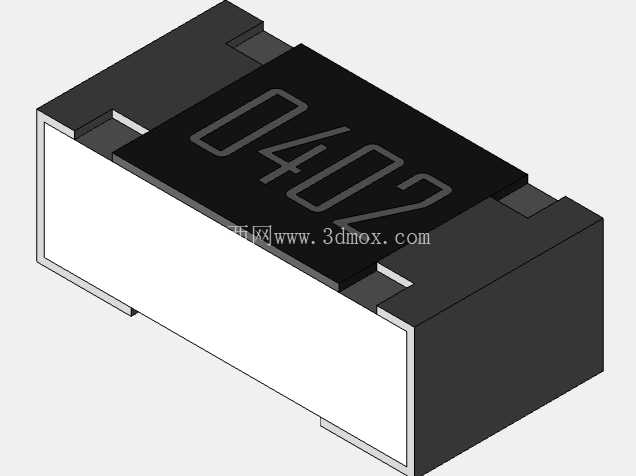

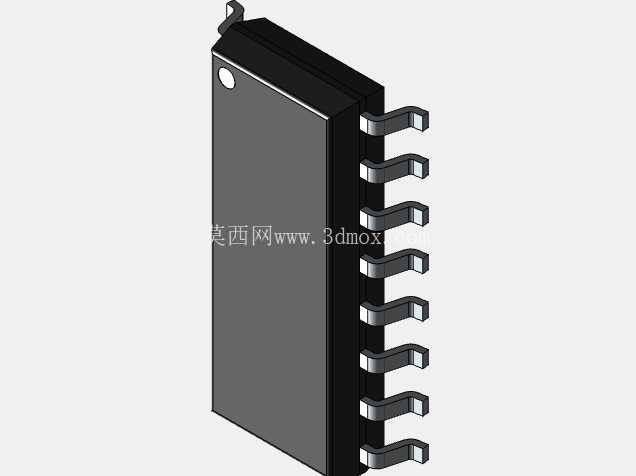

　　板载的隔离DC-DC电路负责完成电源侧的电气隔离，切断收发两端的地回路，可承受千伏级的隔离耐压，即使两端设备存在几十伏的地电位差，也不会出现电流倒灌损坏器件的情况；配套的电平转换芯片负责完成RS232正负电平与TTL单端正逻辑电平的转换，匹配3.3V或5V的主控IO口电平，无需额外做电平匹配电路。PCB布局上，电源回路与信号回路做了分区域铺地处理，隔离带两侧不布设平行走线，减少隔离两侧的信号串扰，电源输入端布设了滤波电容，抑制电源线上的纹波干扰，信号通道上串联了限流电阻，搭配TVS管做端口浪涌防护，应对工业现场的静电、脉冲群干扰。

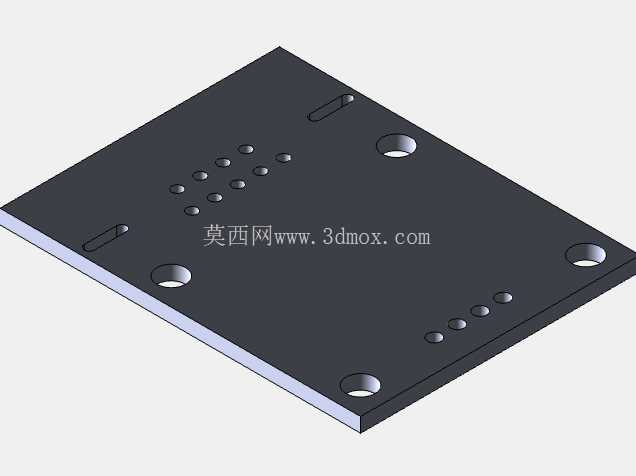

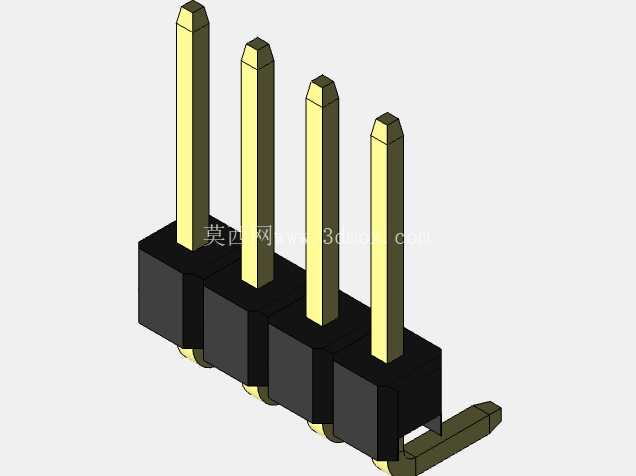

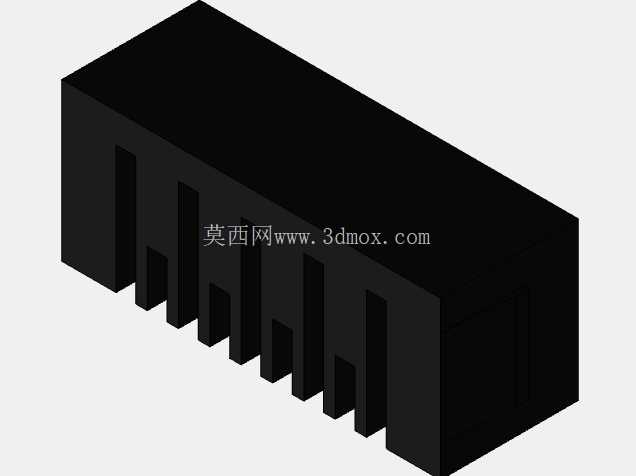

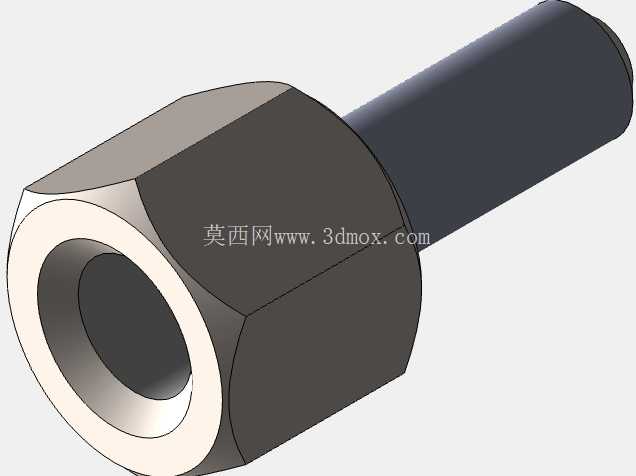

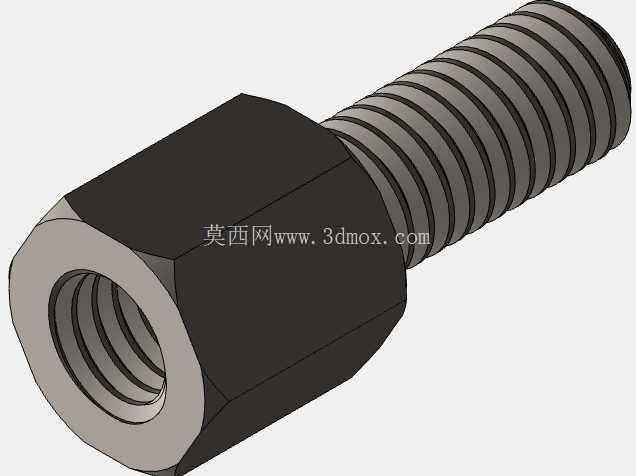

　　安装边界上，模块板身预留了四个标准固定孔，孔径适配M3螺丝，可直接固定在设备壳体的安装柱上，也可通过铜柱堆叠安装在主控板上方，板身整体厚度控制在15mm以内，DB9接口突出板边的尺寸符合标准串口接口的安装规范，可直接对接设备面板上的串口开孔，无需额外调整开孔位置。输出侧采用排针引出方式，包含电源、发送、接收、接地引脚，排针间距为标准2.54mm，可直接插在面包板上做原型验证，也可通过杜邦线连接到目标主控板的对应串口引脚，适配嵌入式开发、工业网关、老旧设备联网改造等多种场景。

　　实际使用中，这类模块可直接替代分立元件搭建的转换电路，省去了隔离电路、电平匹配电路的调试工作，板载的电源指示灯可直观判断模块供电状态，收发指示灯在数据传输时会同步闪烁，方便现场排查通讯故障。设计时充分考虑了工业场景的使用需求，所有元器件均采用工业级温宽选型，可在-40℃到85℃的环境温度下稳定工作，PCB板材采用FR-4环氧板，铜厚1oz，保证大电流回路的载流能力，焊盘做了喷锡处理，提升焊接可靠性，长期在震动环境下使用也不会出现虚焊问题。模块的整体尺寸紧凑，在有限的安装空间内完成了隔离、转换、防护的全部功能，无需额外搭配外围电路，即可实现RS232设备与TTL电平主控设备之间的安全通讯，解决不同电平标准设备互联时的电平匹配、电气隔离、干扰抑制问题，在工业串口通讯、设备数据采集、嵌入式调试等场景中可大幅降低电路设计与调试的工作量，提升系统运行的稳定性。
