可调定长式机用虎钳结构设计方案

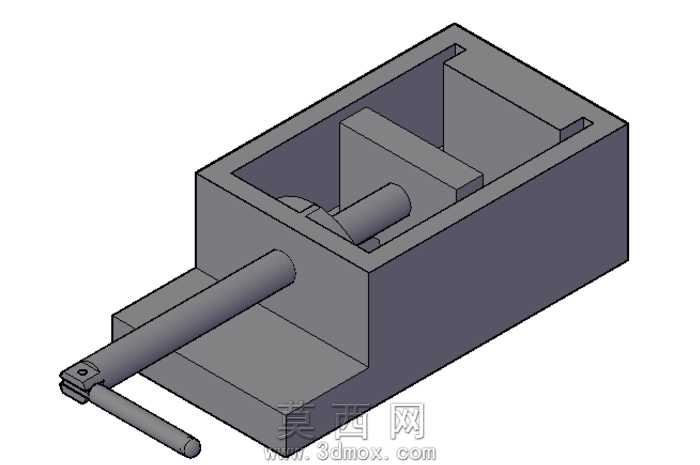

本虎钳三维模型采用参数化建模思路搭建，整体以机床常用机用虎钳为结构原型，针对定长夹持的使用需求做了针对性结构优化，建模过程中严格遵循机械加工的公差配合逻辑，所有活动部件的装配间隙均符合实际工装的装配要求。模型整体采用块式基座设计，基座为中空箱型结构，既保证了整体刚性，又为内部传动组件预留了充足的安装空间，基座上部开设平行导向槽，为活动钳身提供精准的直线运动导向，避免夹持过程中出现钳身偏移、夹持错位的问题。传动部分采用丝杠螺母传动结构，丝杠与活动钳身通过销轴做周向固定，转动外置手柄即可带动活动钳身沿导向槽做直线往复运动，实现钳口的开合动作，丝杠端部设置限位结构，可限制活动钳身的最大行程，避免丝杠脱出基座。模型的材质分配贴合实际工业产品的材质特性，基座、活动钳身等承载部件采用灰铸铁材质参数，表面做哑光喷砂质感处理，还原铸铁件的粗糙哑光外观；丝杠、手柄等传动操作部件采用45号钢材质参数，表面做调质氧化发黑质感，金属反光度设置适中，符合钢制机加工零件的表面特征；钳口部位预留了防滑齿板的安装位，可根据实际夹持需求更换不同纹理的钳口板。设计过程中重点优化了定长夹持的适配结构，通过在基座内部设置可调限位挡块，可根据待加工工件的预设长度快速调整挡块位置，当活动钳身进给至挡块位置时即可停止进给，保证每次夹持的工件伸出长度一致，适配批量零件加工时的快速装夹需求，无需每次装夹都重复测量定位，大幅提升批量加工的装夹效率。模型的所有棱角均做了符合工艺要求的倒角处理，不存在建模过程中容易出现的零厚度面、破面、重叠面等问题，所有装配关系均添加了正确的配合约束，可直接用于装配干涉检查、运动仿真演示，也可导出工程图用于实际加工生产的参考。
