台式可弯曲悬臂手术照明灯具三维设计

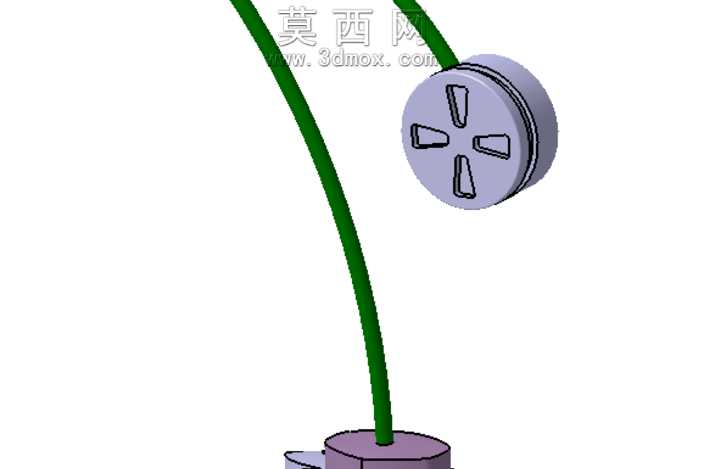

本手术灯三维模型采用CATIA软件完成全参数化建模，整体结构分为底座、可弯曲悬臂、灯头三个核心功能模块，建模过程严格遵循医用照明设备的结构比例规范，各部件间的装配约束完全匹配实际产品的运动逻辑。底座部分采用圆盘式配重结构设计，建模时通过拉伸凸台、圆角修饰命令完成主体造型，底部预留防滑垫安装位，材质设定为哑光ABS工程塑料，表面添加细微磨砂纹理贴图，还原医用设备耐脏、防眩光的材质特性，底座与悬臂的连接部位设计有旋转锁紧结构，可实现360度水平方向旋转调节，建模时通过同轴心、重合配合完成装配约束，预留阻尼转轴的安装间隙，还原真实产品的调节阻尼手感。可弯曲悬臂部分采用柔性鹅颈管结构设计，建模时通过扫掠命令生成弯曲形态的管体，管体外径、壁厚参数完全匹配商用鹅颈管的标准规格，材质设定为外包绿色PVC塑料的金属定型软管，渲染时为PVC材质添加轻微的漫反射粗糙度，避免高反光带来的视觉廉价感，悬臂可根据使用需求任意弯曲定型，建模时通过多配置功能预设了不同弯曲角度的悬臂形态，方便后续装配调整与渲染出图。灯头部分采用圆盘式造型设计，正面设计有四组对称分布的透光槽，建模时通过拉伸切除命令完成槽位结构，灯头边缘做圆弧过渡处理避免尖锐棱角，灯头与悬臂的连接部位设计有万向转动关节，可实现灯头照射角度的多维度调节，灯头主体材质设定为浅灰色阻燃PC塑料，透光槽部位添加半透明PC材质，渲染时通过调整材质的折射度、透光率参数，模拟真实手术灯柔光不刺眼的出光效果，灯头内部预留LED灯珠安装位、驱动电路安装腔的结构空间，完全符合实际产品的生产装配逻辑。整体模型渲染采用柔和的医用场景布光，主光源采用45度角柔光箱打光，搭配底部补光消除结构暗部阴影，环境贴图选用浅灰色无影墙环境，突出产品本身的结构细节与材质质感，所有部件的建模均保留完整参数化特征，可根据实际生产需求调整尺寸比例、修改结构细节，适配不同规格的医用手术照明场景使用需求。
