RH158微型减速传动电机结构设计

　　做小型自动化设备结构选型的时候，这类直出轴微型减速电机是绕不开的常用部件，很多刚入行的结构工程师容易只看额定扭矩参数就选型，实际装配的时候才会踩安装边界、轴伸配合的坑，这次拆解梳理的RH158款微型电机结构，刚好能覆盖多数小负载传动场景的设计参考需求。先从实际应用场景说，这类电机常见于小型智能仓储的分拣拨杆、桌面级点胶设备的送料辊驱动、家用智能门锁的锁舌传动、商用自动售货机的货道推送机构，还有教学类小型机械臂的关节动力端，核心是匹配低转速、大扭矩、安装空间局促的传动需求，相比直接驱动的空心杯电机，带减速箱的结构能把电机本身的高转速通过齿轮组降下来，把输出扭矩提升到负载需要的区间，不用额外搭配外置减速结构，能大幅压缩整套传动机构的占用空间。

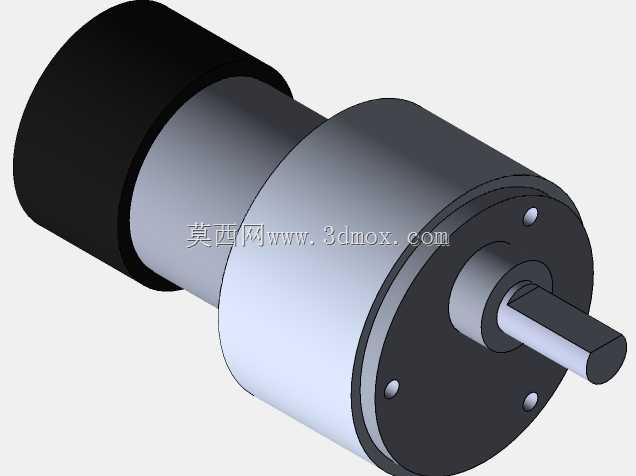

　　从功能特性上看，这款电机采用同轴直出的布局，电机本体和减速箱段同轴串联，输出轴和电机转子轴线完全重合，这种布局的好处是传动过程中没有额外的径向偏载，安装到设备支架上的时候不用额外做同轴度校准，只要保证安装端面和支架定位面贴合，轴伸和负载端的连轴件配合公差到位，就能稳定运行。减速箱端采用端面螺丝锁紧的结构，三个固定螺丝沿端盖圆周均布，能把减速箱壳体、内部齿轮组、电机本体的连接刚度拉满，长期正反转切换的时候不会出现端盖松动、齿轮错位的问题，输出轴采用单出轴的光轴设计，没有做键槽，靠过盈配合或者顶丝锁紧的方式和负载端的同步轮、摆杆连接，适配小扭矩场景的快速装配需求，不用额外加工键槽，降低配套零件的加工成本。再说到设计思路上，这款电机的分段式壳体设计很有实用性，后端的电机段采用黑色包胶壳体，一方面是包裹内部的定子、转子绕组，起到绝缘防护的作用，另一方面包胶材质能吸收电机高速运转时产生的高频振动，降低运行过程中的共振噪音，前端减速箱段采用金属机壳，能保证内部齿轮组的定位精度，毕竟齿轮啮合的中心距公差直接影响传动效率和使用寿命，金属壳体的刚性比塑料壳体好很多，长期受径向力的时候不会出现壳体形变导致的齿轮打齿问题。

　　外形尺寸和安装边界是选型时最容易忽略的点，这款电机整体是圆柱式结构，最大外径集中在减速箱段，安装的时候要注意预留的安装孔位内径要比电机本体外径大0.2-0.3mm的装配间隙，避免过盈配合压坏电机壳体；轴伸段的长度要和负载端的配合深度匹配，不能让轴伸端面顶到负载件的内部结构，否则会导致电机运转时轴向受力过大，加速轴承磨损；后端的电机段外径比减速箱段略小，安装固定的时候如果采用侧面顶丝固定的方式，优先把顶丝位置设在减速箱段的金属壳体位置，不要顶在后端的包胶层上，不然长期运转会出现顶丝松动、电机移位的问题。实际做三维建模的时候，要注意把减速箱端的三个固定螺丝的沉头位置做出来，避免安装支架的时候螺丝头和支架面干涉，输出轴的轴径公差要按h7的精度做配合基准，因为多数配套的连轴件、同步轮的内孔都是按这个公差做的，建模的时候如果公差给的不对，后续出工程图加工的时候就会出现装不上或者配合间隙过大的问题。另外要注意电机出线端的位置，这款电机的出线是从后端盖的侧面引出，建模的时候要预留出线的弯折空间，不要把安装支架的筋位刚好设在出线方向，不然装配的时候会压到导线，埋下短路的隐患。

　　从传动结构的合理性上看，同轴减速的结构相比偏心减速的结构，运行时的动平衡更好，转速在100-500rpm区间的时候不会出现明显的抖动，适合用在对运行平稳性有要求的场景，比如小型视觉检测设备的送料机构，抖动过大会导致视觉拍照成像模糊，影响检测精度，这款电机的结构刚好能满足这类场景的需求。还有一个细节是端盖的轴承位设计，输出轴端采用含油轴承支撑，不需要额外添加润滑脂，长期运行的维护成本很低，适合用在免维护的民用设备里面，比如自动售货机、智能门锁这类装上去之后三五年不需要拆开维护的设备，含油轴承的自润滑特性刚好能匹配这类长周期免维护的需求。做结构设计的时候，不要把这类微型电机的输出轴当成承重轴来用，径向负载不能超过轴承的额定承载能力，如果负载端有径向力，比如带皮带轮传动的场景，要尽量把皮带轮靠近减速箱端盖安装，缩短轴伸的悬臂长度，降低轴承受的弯矩，避免长期运行出现轴弯曲、轴承过早磨损的问题。
