卫星天线线性执行器驱动电机结构

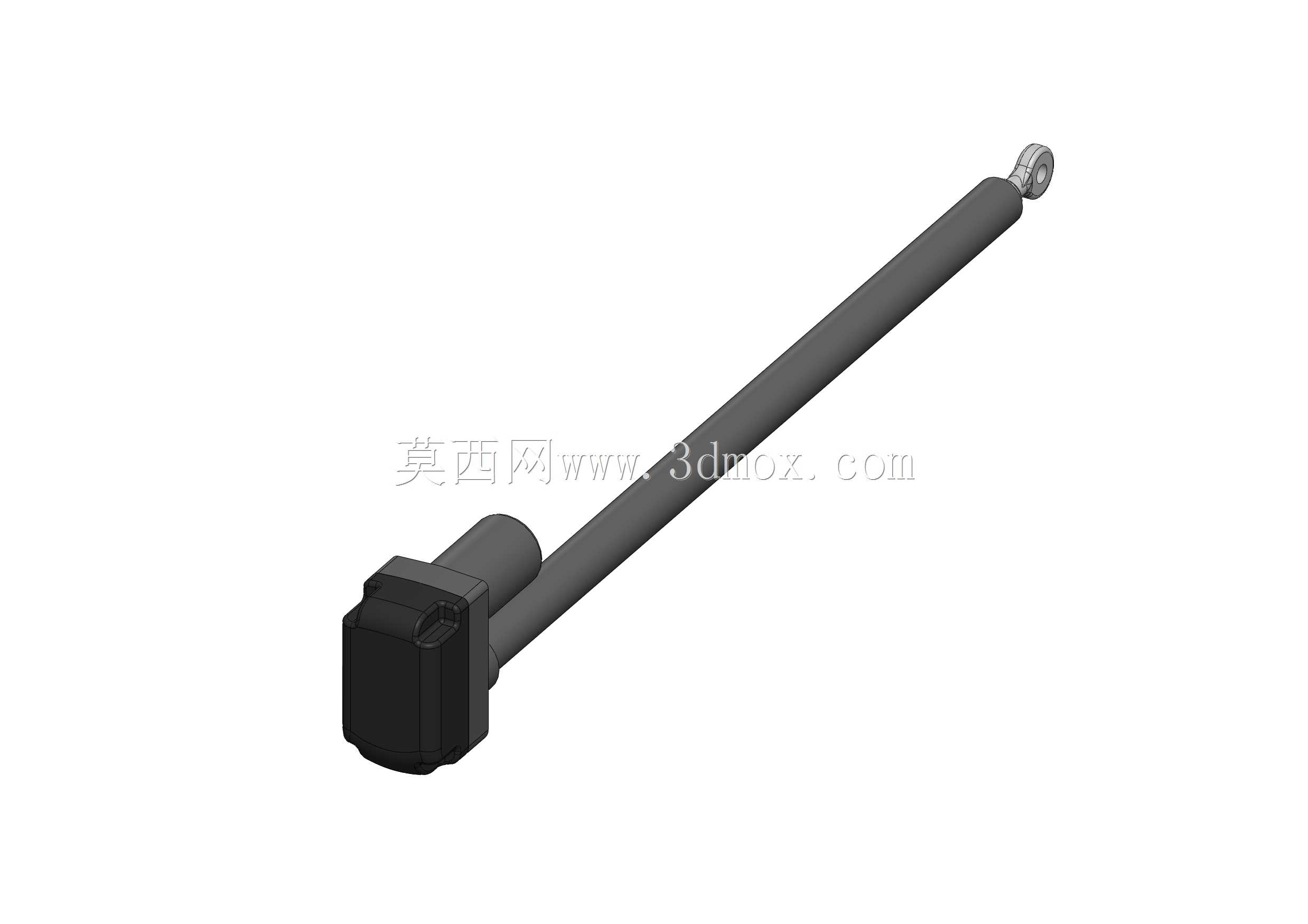

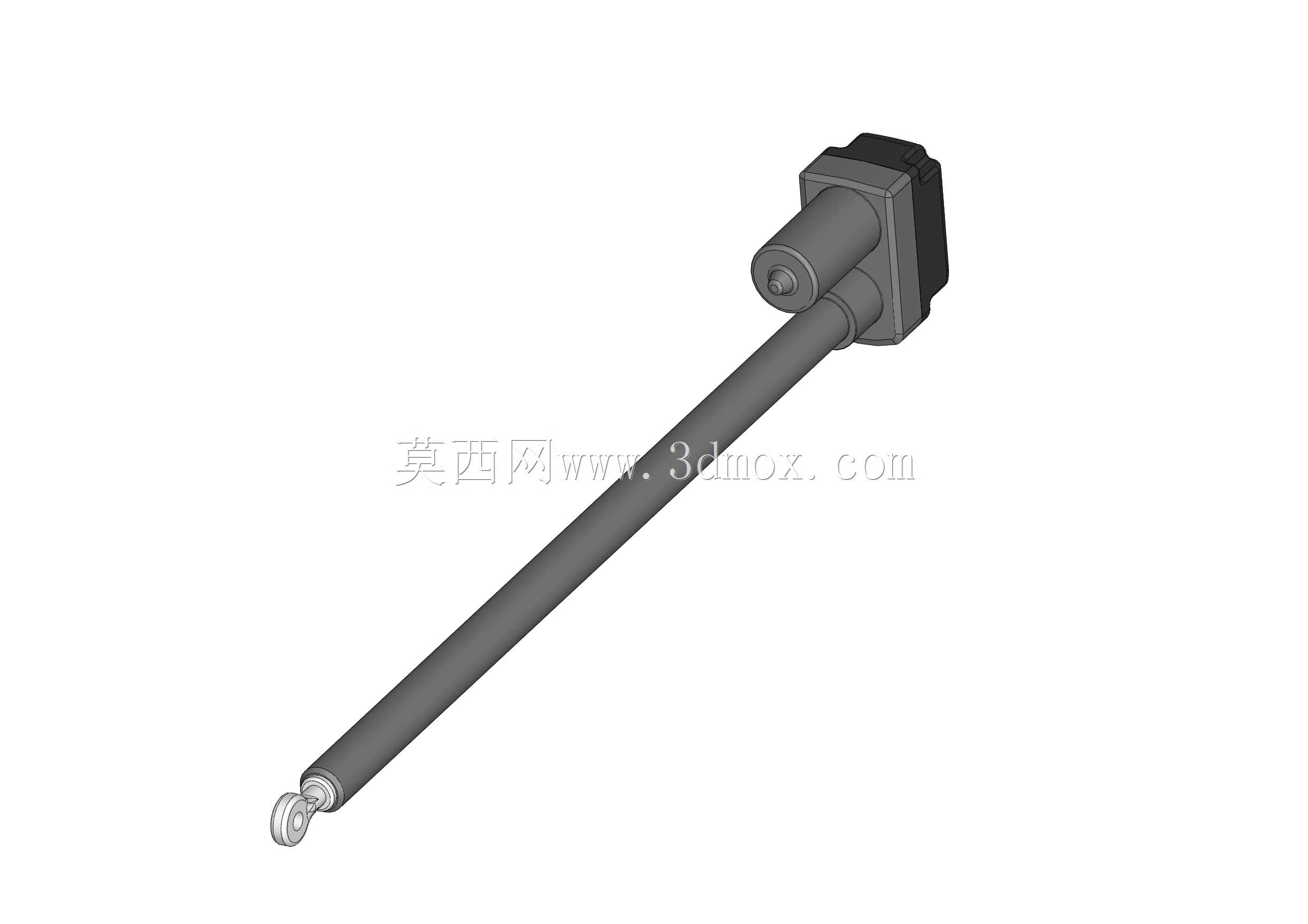

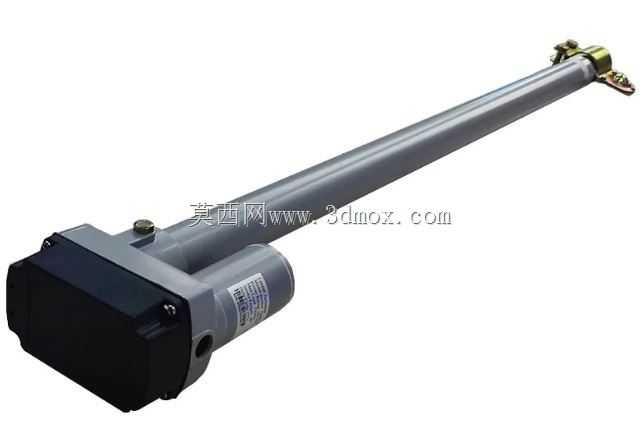

　　在卫星通信地面站、车载动中通天线、船载卫星接收系统的配套传动结构中，这类集成式线性执行器电机承担着天线俯仰角、方位角微调的核心驱动职能，区别于通用旋转电机，它直接将旋转动力转化为直线推杆的伸缩动作，省去了额外的丝杠螺母传动副的外接装配环节，能在户外露天、高低温交变、存在一定振动冲击的工况下稳定完成天线指向的精准调节。从结构设计逻辑来看，该部件将驱动电机本体、减速齿轮组、传动丝杠、推杆导向结构、安装固定座做了一体化集成，电机端采用侧置布局，通过正交布置的减速箱将动力传递至平行于推杆轴线的丝杠副，这种布局能在保证足够输出推力的前提下，压缩执行器整体的径向安装尺寸，避免在天线背部的狭小安装空间内与其他馈源支架、信号线缆产生结构干涉。

　　实际选型适配时，首先要关注推杆的有效行程边界，该结构的推杆伸出端采用球头铰接结构，能补偿安装过程中天线转动副带来的角度偏差，避免推杆在伸缩过程中出现卡滞、别劲的问题，球头的连接尺寸也做了通用化设计，能匹配多数中小型卫星天线的调节臂安装孔位，不需要额外加工转接件。电机本体的外壳采用压铸铝材质，既保证了结构强度，也能在户外工作时通过壳体散发电机和减速箱工作产生的热量，避免长时间连续调节时出现过热退磁的问题；减速箱内部采用金属齿轮传动，相比塑料齿轮能承受更大的瞬时冲击载荷，对应天线在大风工况下受到的风载反作用力，不会出现打齿、传动失效的问题。

　　导向部分的铜质导向套嵌装在执行器的中段固定座上，既能对推杆的伸缩运动做径向约束，减少推杆伸出较长时的下垂量，也能在长期往复运动中保持较低的磨损率，固定座上预留的两个安装长孔，允许安装时调整执行器的固定位置，补偿天线支架的加工尺寸误差，降低现场装配的精度要求。从建模细节来看，该结构完整还原了电机尾部的接线端结构、减速箱的合箱定位止口、推杆表面的加工纹理、球头的铰接间隙、固定座的安装孔倒角等细节，所有配合面的尺寸都按照实际工业产品的公差带做了对应设置，在做虚拟装配仿真时，可以直接模拟推杆全行程伸缩过程中的运动干涉情况，也能导入有限元分析软件，模拟最大风载下推杆、固定座、安装螺栓的受力变形情况，给天线整体的结构强度校核提供准确的模型依据。

　　不同于通用的直线推杆产品，这类卫星天线专用的执行器电机在设计时特意控制了推杆的伸缩速度，保证天线调节时的运行平稳性，不会因为速度过快导致天线指向过冲，影响信号对准精度，同时电机内部集成的自锁结构，能在推杆调整到目标位置后自动锁止，不需要额外加装制动部件，即使遇到强风天气，天线也不会因为外力作用出现指向偏移，保证卫星信号接收的稳定性。在做天线系统的整体布局设计时，这类一体化执行器的外形轮廓尺寸是重要的安装边界参考，电机侧部的突出尺寸、推杆完全缩回时的总长度、完全伸出时的最大长度、固定座的安装孔间距，都直接决定了天线背部支架的结构设计尺寸，如果建模时忽略了这些细节，很容易在实际装配时出现执行器与支架、馈源部件碰撞的问题，导致整个天线结构需要返工调整。
