卡扣式管线固定夹机械结构设计

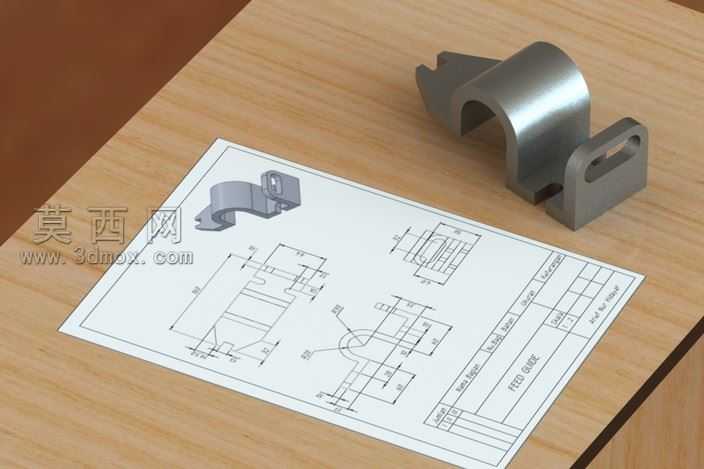

本作品为卡扣式管线固定夹的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制主体半圆弧夹持腔的截面轮廓，通过拉伸凸台生成弧形基体，保证夹持腔的圆弧曲率适配对应规格的管线外径，内壁预留均匀的接触贴合面，避免夹持时对管线外壁造成局部压损。针对侧边安装耳结构，采用对称拉伸生成带安装通孔的耳板，孔位边缘做倒角处理，消除安装时螺栓剐蹭的锐边风险，同时在耳板与弧形基体的衔接位置做圆角过渡，优化应力分布，避免长期受力出现应力集中断裂的问题。前端卡扣部位采用斜楔式导向面设计，建模时通过放样特征生成卡扣的导入斜面，配合限位凸台结构，实现管线卡入后的自动锁止，无需额外紧固件即可完成初步固定，提升装配效率。材质渲染阶段，主体赋予哑光金属钢材材质，调整金属粗糙度参数模拟真实冲压五金件的表面质感，搭配工程图纸场景做渲染输出，清晰展示零件的三维形态与二维工程图的尺寸对应关系。结构设计上充分考虑实际使用场景的安装需求，半开放的卡扣结构可实现管线的侧向快速装入，无需从管线端部穿套，适配已布设完成的管线加装固定场景，侧边耳板的通孔可适配螺栓、自攻螺丝等多种固定件，兼容不同材质的安装基面。设计过程中同步完成二维工程图的投影视图绘制，标注关键尺寸公差、形位公差与表面粗糙度要求，明确各部位的加工精度要求，保证三维模型与加工图纸的尺寸一致性，可直接对接五金冲压或机加工生产流程，整体结构紧凑，受力路径清晰，在保证夹持强度的前提下尽可能精简零件体积，减少材料占用，兼顾实用性与加工经济性。
