四旋翼小型航拍作业无人机结构设计

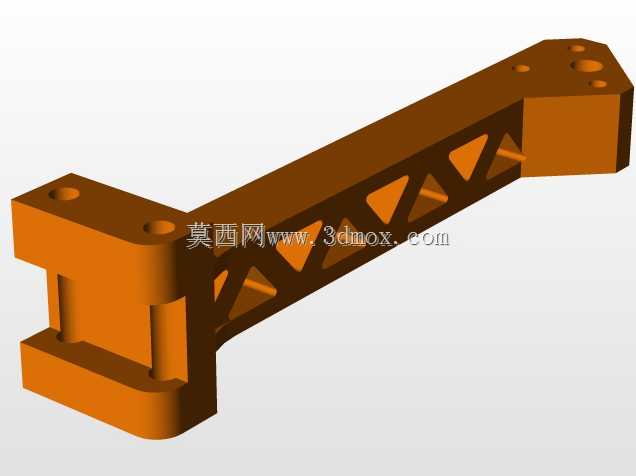

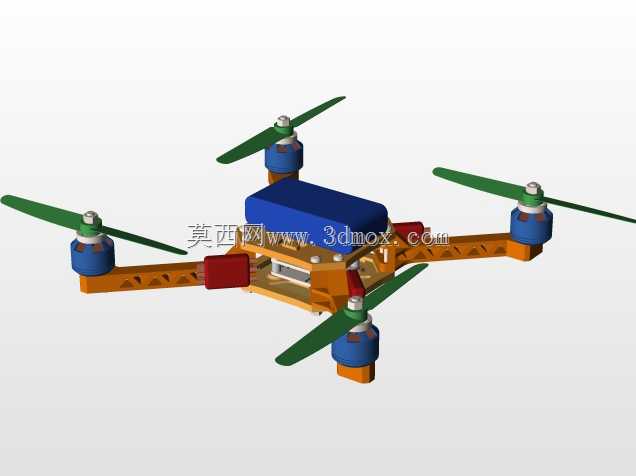

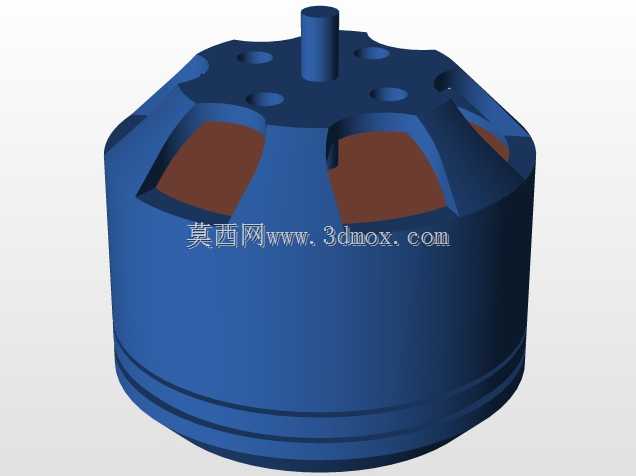

　　这款四旋翼飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常可用于小范围场地航拍、园区巡检、轻量载荷搭载等场景，机臂采用镂空减重设计，在保证结构刚度的前提下尽可能降低整机自重，提升续航表现。从结构布局来看，四个旋翼呈十字对称分布，每个旋翼下方的动力安装座预留了标准的电机安装孔位，可适配常用的22系列外转子无刷电机，安装座与机臂采用一体化衔接结构，减少装配环节的拼接缝隙，降低飞行过程中的结构共振风险。

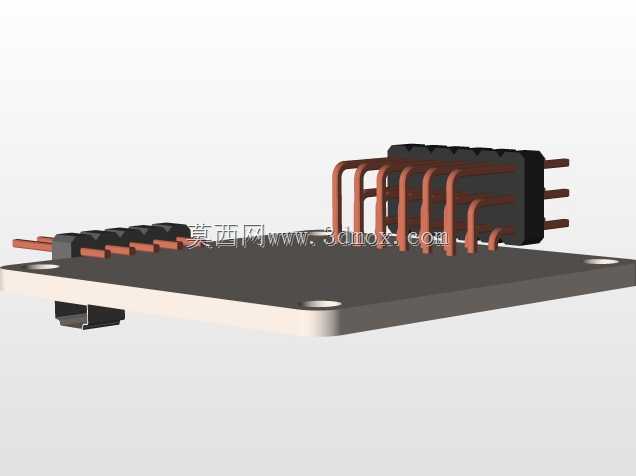

　　机身上部的蓝色舱体为核心载荷与飞控安装舱，舱体边缘做了圆角过渡处理，既可以降低飞行过程中的风阻，也能避免尖锐边角在装配、调试过程中划伤操作人员，舱体内部预留了飞控板、电调、电池的分层安装空间，走线槽沿机臂内侧布置，可将动力线与信号线分隔排布，减少信号干扰对飞控稳定性的影响。机臂末端的旋翼采用两叶桨设计，桨叶安装位预留了标准的桨夹固定孔，可根据实际载荷需求更换不同尺寸的螺旋桨，调整动力输出匹配度。机身下部预留了相机挂载的安装接口，可适配常用的轻量化运动相机，接口位置做了加强筋处理，避免飞行过程中挂载设备出现抖动影响成像效果。

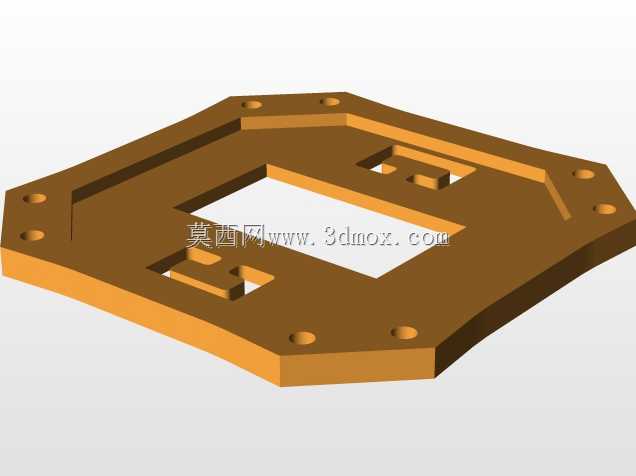

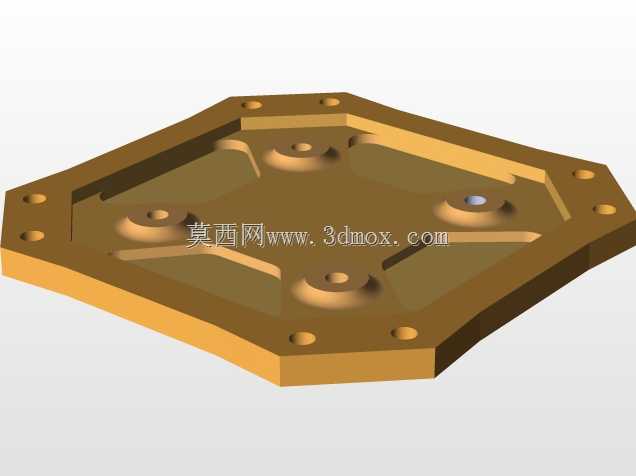

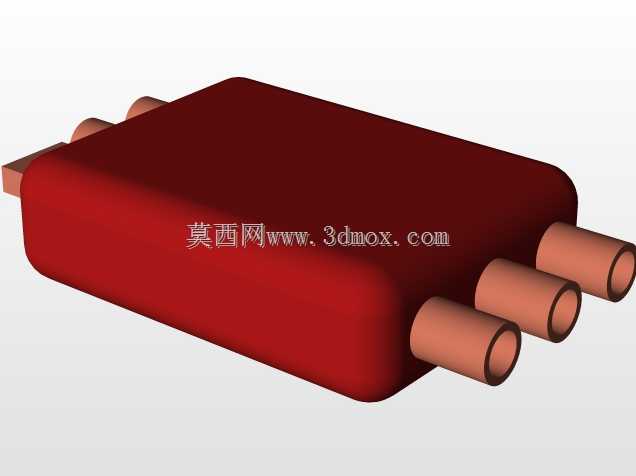

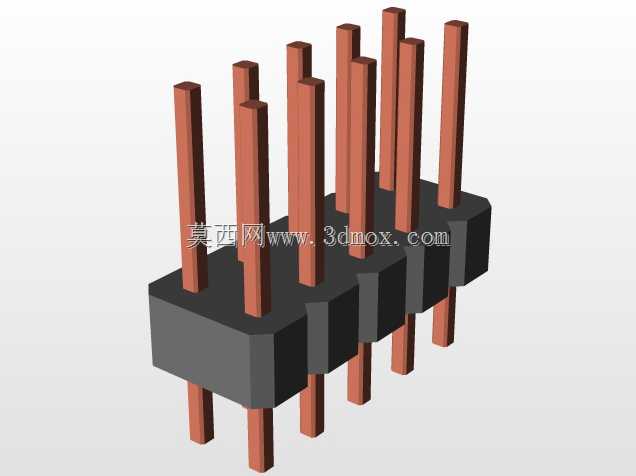

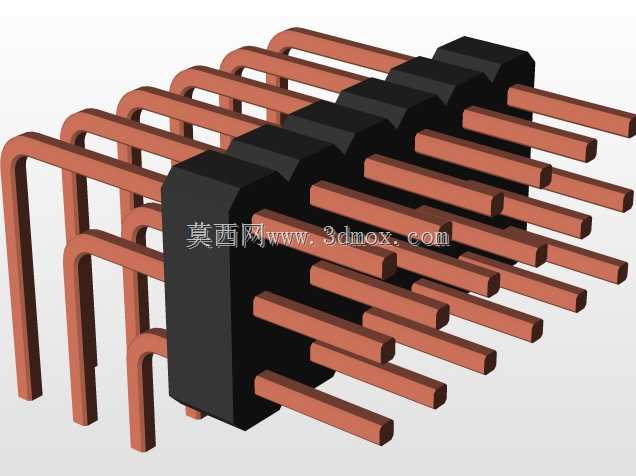

　　从安装边界来看，整机对角电机轴距控制在常规小型四旋翼的常用尺寸范围内，机臂展开后无突出的尖锐结构，收纳时可将机臂沿转轴折叠（本结构预留了折叠转轴的安装位），缩小收纳体积，方便外出作业携带。动力线路的接插件全部布置在机臂与中心舱的衔接位置，拆装维护时无需拆解整个中心舱结构，可单独更换单个机臂的动力组件，降低后期维护成本。中心板采用层叠式设计，上下板之间通过铜柱固定，中间层可放置电调、分电板等组件，上下板预留了多个M3规格的安装孔位，可根据实际需求扩展搭载不同的功能模块，比如避障传感器、GPS模块等，孔位间距遵循通用的航模安装标准，可兼容市面上多数成熟的商用飞控配件。

　　起落架部分采用轻量化的支脚结构，支脚高度预留了足够的相机挂载空间，降落时可避免挂载的相机直接接触地面造成磕碰，支脚与中心板的连接位置做了三角加强结构，可承受降落时的冲击载荷，避免硬着陆造成结构断裂。整个结构的受力路径经过优化，飞行过程中旋翼产生的升力通过机臂直接传递到中心板，再均匀分布到整个机身，避免局部应力集中造成结构变形，机臂上的镂空孔位经过力学仿真验证，在减重的同时不会降低机臂的抗弯、抗扭强度，长时间飞行不会出现机臂震颤的问题。飞控安装位位于中心舱的几何中心位置，可保证飞控的加速度计、陀螺仪采集的数据更准确，减少安装位置偏移带来的姿态解算误差，电池安装位设计在中心舱下部靠近重心的位置，更换不同容量电池时不会造成整机重心出现大幅偏移，降低飞控的姿态调整负担。
