小型四旋翼航拍无人机结构设计方案

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围园区巡检、户外轻量航拍、教学实训演示等多个使用场景，整体结构在保证结构强度的前提下尽可能压缩自重，预留了充足的载荷安装空间，适配不同场景下的功能拓展需求。

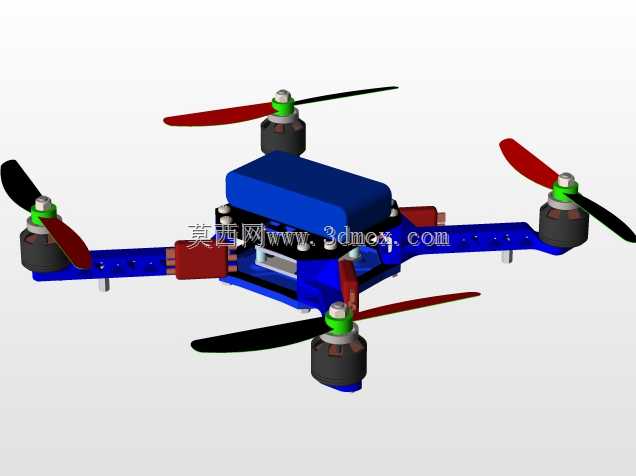

　　从实际使用的功能特性来看，四个机臂采用对称式X型布局，这种布局的优势在于动力输出的力矩分配更均匀，飞行过程中的姿态调整响应速度更快，相比十字型布局能给机身中部的载荷留出更充裕的安装空间，不会出现机臂遮挡载荷视野的问题。机臂与中心机身的连接位置做了局部加厚处理，日常起降或者轻微磕碰时，应力会集中在加厚的过渡区域，不会直接传递到中心舱内部的核心部件上，降低结构损坏的概率。每个机臂末端的动力安装座设计了统一的安装孔位，适配常规规格的无刷动力单元，安装座上方预留了螺旋桨的转动安全间隙，避免桨叶转动过程中剐蹭到机臂或者机身结构，同时安装座的定位台阶可以保证动力单元的同轴度，减少高速转动时产生的震动，提升飞行过程中的稳定性。

　　中心机身部分采用上下分层的舱体设计，上层为平整的载荷安装面，预留了标准的安装孔位，可以直接固定航拍相机、小型检测传感器等不同功能的载荷，安装面的平面度控制在合理范围内，避免载荷安装后出现倾斜偏移，影响作业精度。下层舱体为核心部件容纳空间，内部设置了多个定位筋位，可以分别固定飞控单元、供电模块等核心部件，筋位的布局避开了部件的接线接口位置，方便后期的线路梳理与维护，舱体边角位置做了圆弧过渡处理，既可以减少飞行过程中的风阻，也能避免尖锐边角在搬运、调试过程中造成磕碰损伤。起落部分采用一体化的支脚结构，直接固定在机臂下方的对应位置，支脚的高度经过测算，保证机身降落后，下层舱体与地面留有足够的安全距离，不会出现舱体剐蹭地面的情况，同时支脚的弹性形变量经过设计，降落时可以吸收一部分冲击能量，减少冲击力传递到机身内部的部件上。

　　设计过程中首先明确了整机的安装边界尺寸，机臂展开后的整体对角线尺寸控制在适合单人手持搬运的范围内，不需要额外拆解就可以直接放入常规的户外背包中，方便外出作业携带。机臂本身采用等截面的型材结构设计，不需要复杂的二次加工就可以完成制作，后期如果出现机臂损坏的情况，可以直接替换同规格的型材，降低维护成本。螺旋桨采用两叶式设计，正反桨的安装位置做了明确的标识区分，避免组装时出现桨叶装反导致动力反向的问题，桨叶的转动平面与机臂上表面保持足够的安全距离，即使飞行过程中机臂出现轻微的形变，也不会出现桨叶打臂的故障。

　　线路布局方面，每个机臂内部都预留了穿线通道，动力单元的连接线可以直接穿过机臂内部连接到中心舱的供电模块上，不会有线路裸露在机身外部，既减少了飞行过程中的风阻，也避免线路被螺旋桨剐蹭造成短路故障。中心舱的侧面预留了接线开口，方便外部载荷的线路接入，开口位置做了圆滑处理，不会磨损线路的绝缘层。整机的重心设计在中心舱的几何中心位置，所有部件的安装位置都围绕重心做对称排布，减少飞行过程中飞控的姿态修正负担，提升飞行的稳定性与续航表现。

　　从结构强度的角度考虑，所有连接位置的孔位都做了公差匹配设计，组装时不需要额外的修配就可以完成装配，连接紧固件采用标准规格，日常维护时不需要特殊工具就可以完成拆装。机臂与中心机身的连接位置设计了防松结构，避免长时间飞行产生的震动导致连接紧固件松动，提升整机的结构可靠性。整机的自重控制在合理范围内，在搭配常规动力单元与供电模块时，可以预留出足够的载荷重量空间，满足不同作业场景下的载荷搭载需求，不会因为结构自重过大导致有效载荷被压缩。
