微型无人机轻量化3D打印承载框架

　　这款微型无人机承载框架，是针对小尺寸穿越类无人机的装机需求设计的一体化结构件，采用3D打印工艺成型，核心作用是为飞控板、电池、电机安装座等核心元器件提供稳定的安装基准，同时兼顾整机的轻量化要求，避免冗余结构增加不必要的起飞重量。从实际装机场景来看，这类微型无人机多用于室内穿越飞行、狭小空间探查等场景，飞行过程中会频繁出现急转、急停、小幅碰撞的情况，因此框架的结构刚性与抗冲击性能是设计时的核心考量点。

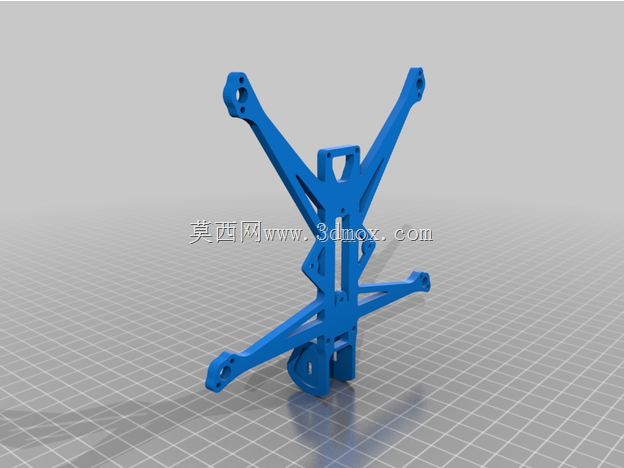

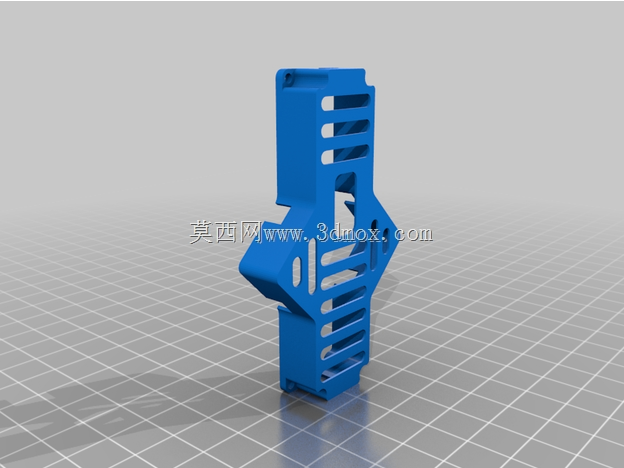

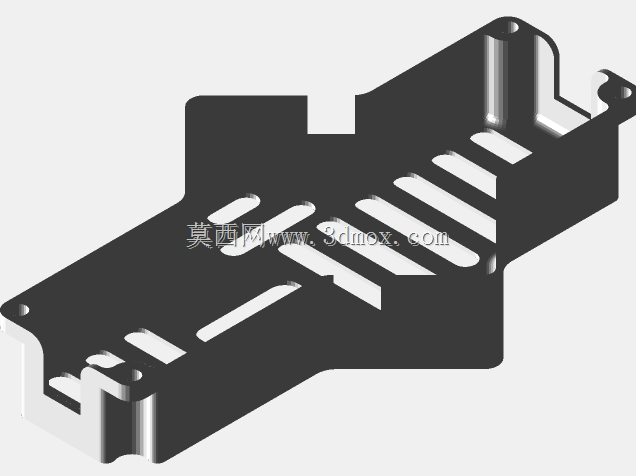

　　设计过程中没有采用传统的整块板式结构，而是在框架的非受力区域做了多组长条镂空开槽处理，这些开槽并非随意排布：沿框架纵向排布的开槽，一方面可以减少打印过程中的材料用量，降低零件自重，另一方面可以在飞行过程中引导气流穿过，降低框架迎风面的风阻，同时还能为电调等发热元器件留出散热通道，避免密闭结构导致的热量堆积。框架两端的菱形定位凸台，是专门为电机安装座预留的定位接口，凸台上的开槽与电机座的卡扣尺寸完全匹配，装机时不需要额外打胶或者增加紧固件，直接卡入即可完成定位，既减少了装机时的紧固件数量，也能保证左右电机的安装同轴度，避免安装偏差导致的飞行姿态偏移。

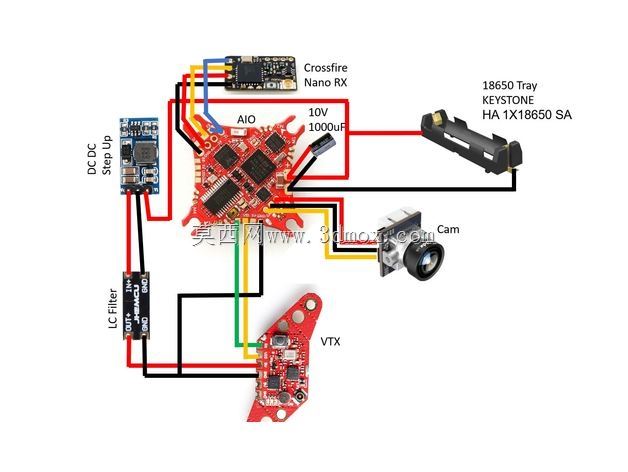

　　从安装边界来看，框架中部的空腔尺寸完全匹配常用的微型飞控板与1S锂电池的安装尺寸，内壁预留的0.2mm安装余量，可以适配不同厂家生产的同规格元器件，不需要装机时额外打磨修配。框架底部的两个定位凸柱，是为摄像头安装座预留的固定位，凸柱的中心距与常用微型FPV摄像头的安装孔距完全一致，安装时可以直接将摄像头卡入凸柱定位，不需要额外设计转接件。框架整体的壁厚控制在1.2mm，这个厚度是经过反复装机测试确定的：壁厚低于1mm时，炸机时很容易出现断裂变形，无法保护内部的电子元器件；壁厚超过1.5mm时，零件自重会明显增加，直接影响无人机的续航时间与机动灵活性。

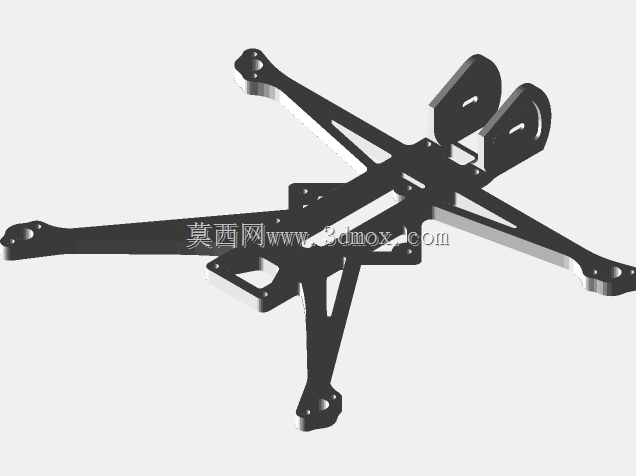

　　结构受力层面，框架的纵向加强筋沿着整机的受力方向排布，从前端的电机安装位一直延伸到尾部的电池承托位，飞行过程中电机产生的振动、急停时的惯性力，都可以通过加强筋均匀分散到整个框架上，避免应力集中导致的局部断裂。框架两侧的镂空槽边缘都做了0.3mm的圆角过渡，既可以避免3D打印过程中出现应力开裂，也能减少装机时尖锐边角划伤线材或者操作人员的情况。考虑到3D打印的工艺特性，整个框架没有设计大角度的悬空结构，所有悬空位置的倾斜角度都大于45度，打印时不需要添加支撑结构，既减少了打印后的后处理工作量，也避免了去除支撑时导致的结构表面缺损、尺寸偏差。

　　实际装机测试中，这款框架可以承受常规的1米高度自由落体冲击，不会出现结构性断裂，仅在碰撞接触位置可能出现轻微的压痕，不影响后续使用。框架的整体重量控制在3g以内，相比同尺寸的碳纤维板材框架，重量降低了15%左右，同时一体化的结构不需要额外拼接组装，减少了装配环节的累积误差，对于新手玩家来说，装机难度大幅降低。框架的表面没有多余的装饰性结构，所有的造型都服务于功能需求：侧面的开槽除了减重与导风作用，还可以作为线材的走线槽，电调与电机之间的连接线可以直接嵌入开槽内，避免飞行过程中线材晃动打到螺旋桨，提升飞行的安全性。尾部的承托结构做了向上的微翘设计，既可以托住电池避免飞行过程中电池滑脱，也能在降落时起到一定的缓冲作用，减少硬着陆对电池的冲击。
