工业用C型夹紧工装夹具三维设计

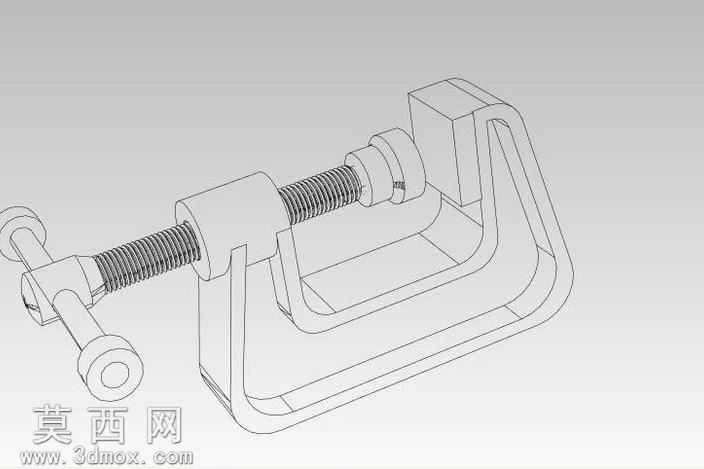

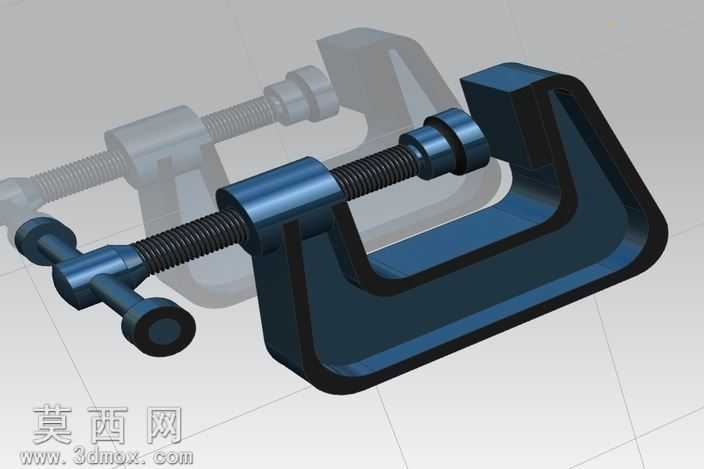

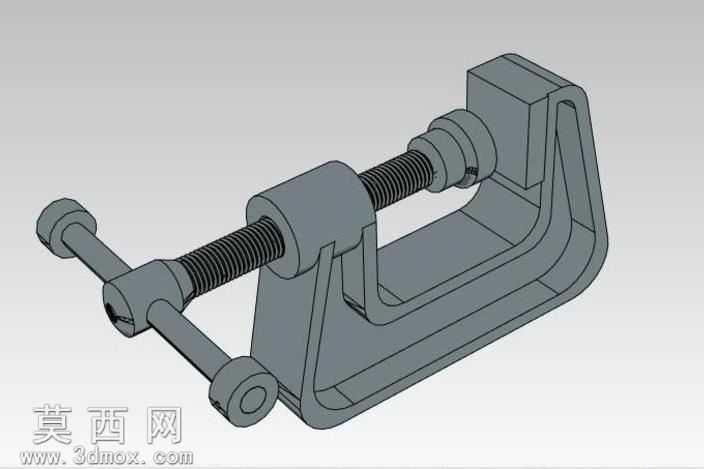

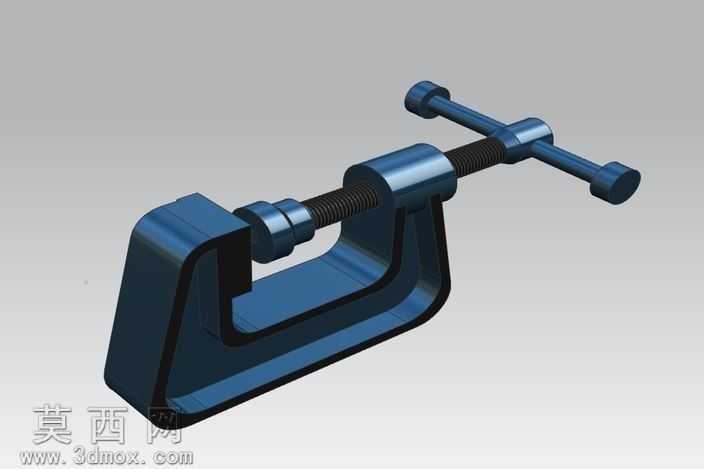

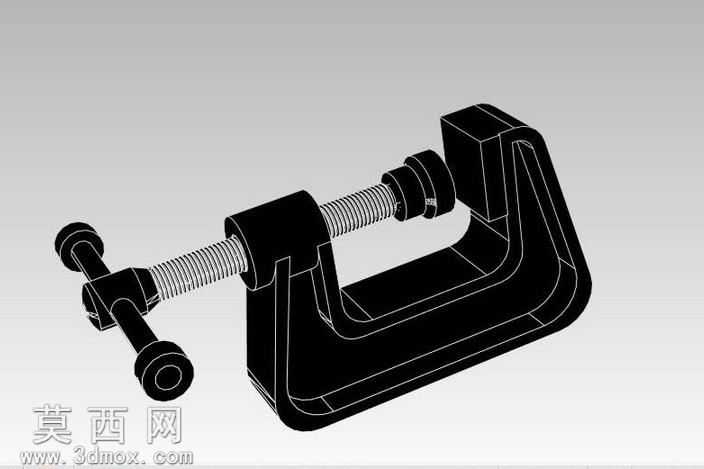

本作品为手动C型夹紧夹具的三维建模设计，整体采用经典G型夹的成熟结构形态，建模过程中优先保证各部件的装配合理性与运动逻辑正确性。建模阶段首先搭建C型夹身的主体轮廓，采用带圆角过渡的厚壁C形框架结构，既保证夹持作业时的结构刚性，避免受力后出现框架形变，又通过边缘圆角处理消除应力集中点，提升部件的耐用性。夹身的固定夹持端做了加厚平面处理，保证与被夹持工件的接触面积，避免夹持时压伤工件表面。传动部分采用梯形丝杆结构，建模时精准还原丝杆的牙型轮廓与导程参数，保证丝杆与夹身端部的螺纹孔配合顺畅，无运动干涉；丝杆的活动夹持端设计有可转动的压头结构，压头与丝杆端部采用间隙配合，允许压头在夹紧工件时自适应贴合工件表面，提升夹持稳定性，避免工件在夹紧过程中出现移位。操作端采用T型转动手柄，手柄与丝杆端部做垂直固定连接，建模时还原手柄的防滑握持结构，保证手动操作时的施力便利性。材质与渲染阶段，夹身主体采用淬硬钢材的金属材质表现，赋予深蓝色金属烤漆质感，表面带有细腻的金属反光与轻微的使用质感，还原工业工装的真实外观；丝杆部分采用发黑处理的钢材质感，表现出传动部件的耐磨属性；手柄部分与夹身采用同色系材质，压头接触面做哑光金属处理，表现出高摩擦系数的接触面特性。渲染时采用柔和的工业展示光照，通过半透明的模型叠影效果展示夹具的开合运动行程，清晰呈现丝杆进给过程中夹持间距的变化范围，直观展现产品的夹持能力。设计思路上围绕手动工装的实用性出发，在保证结构强度的前提下优化各部件的壁厚分布，避免不必要的材料冗余，整体结构简洁可靠，无多余装饰结构，完全服务于夹持固定的核心功能，可用于木工加工、工件焊接固定、零件装配定位等多种作业场景，各部件的尺寸参数符合通用手动C型夹的行业通用规格，具备实际生产参考价值。
