防爆型150W高海湾LED投光灯具结构

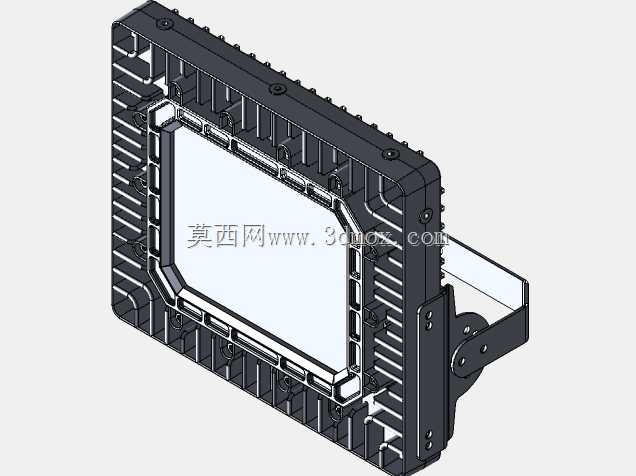

　　这款防爆LED灯具的三维结构，核心面向存在易燃易爆气体、粉尘的高危作业场景做适配设计，常见于喷涂作业工位、海上钻井平台作业区、化工生产车间、油气储运场站这类对电气设备防爆等级有强制要求的区域，替代传统高能耗的金卤灯、高压钠灯照明方案，解决传统防爆灯具重量大、维护频次高、启动延迟的实际痛点。

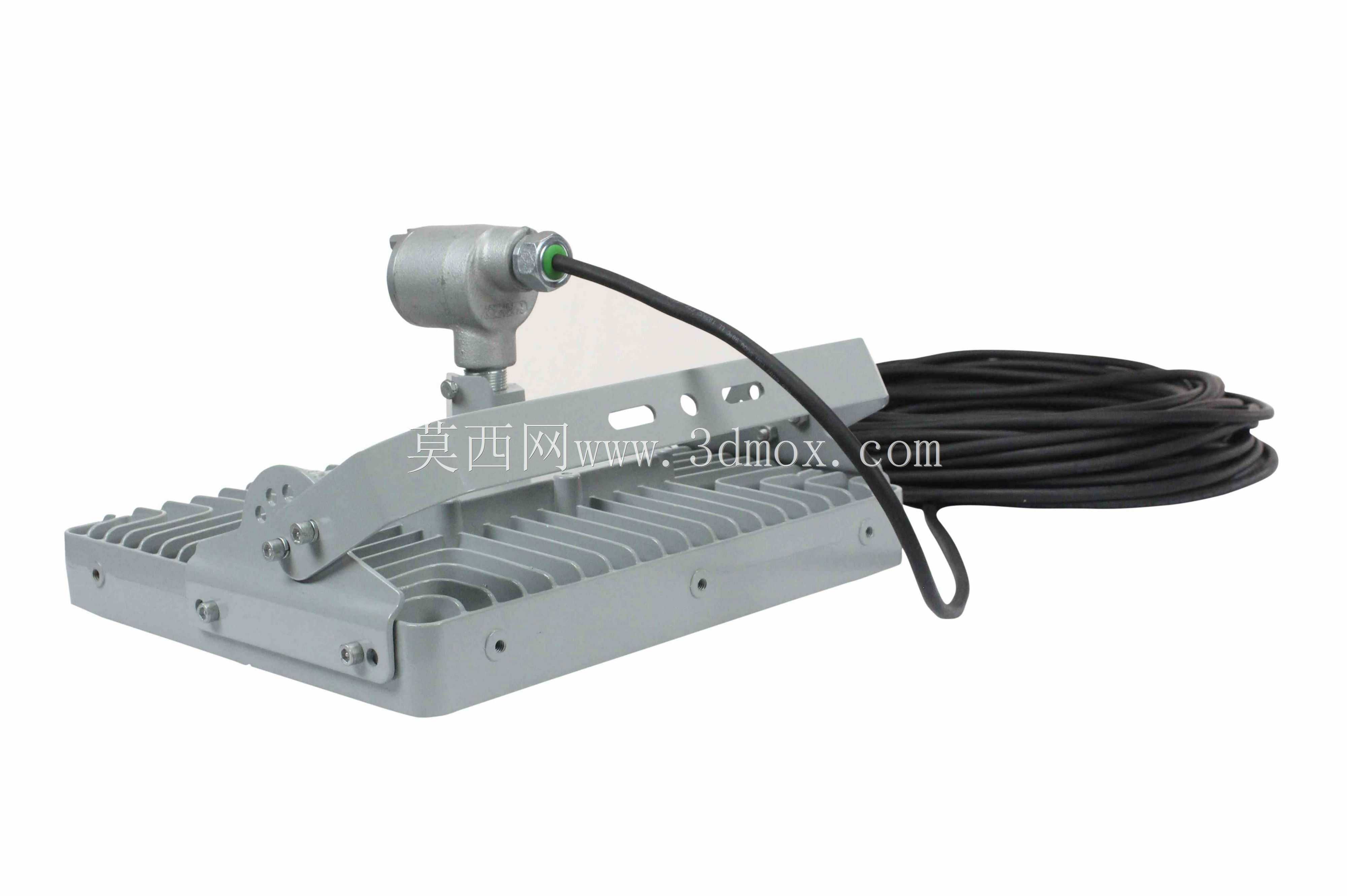

　　从结构设计逻辑来看，壳体采用无铜铝合金压铸成型，表面做粉末涂层处理，既满足防爆壳体的抗冲击强度要求，也能适配沿海高盐雾、化工区腐蚀环境的长期使用需求。散热结构没有采用独立外置散热鳍片的冗余设计，而是将散热筋与壳体一体压铸成型，灯板安装面与壳体散热结构直接贴合，减少热阻传递路径，配合LED光源本身低热耗的特性，可保证长期满功率运行时灯珠结温控制在额定范围内，实现60000小时以上的额定光源寿命，光通量维持率在长期运行后仍能保持80%以上的水平。

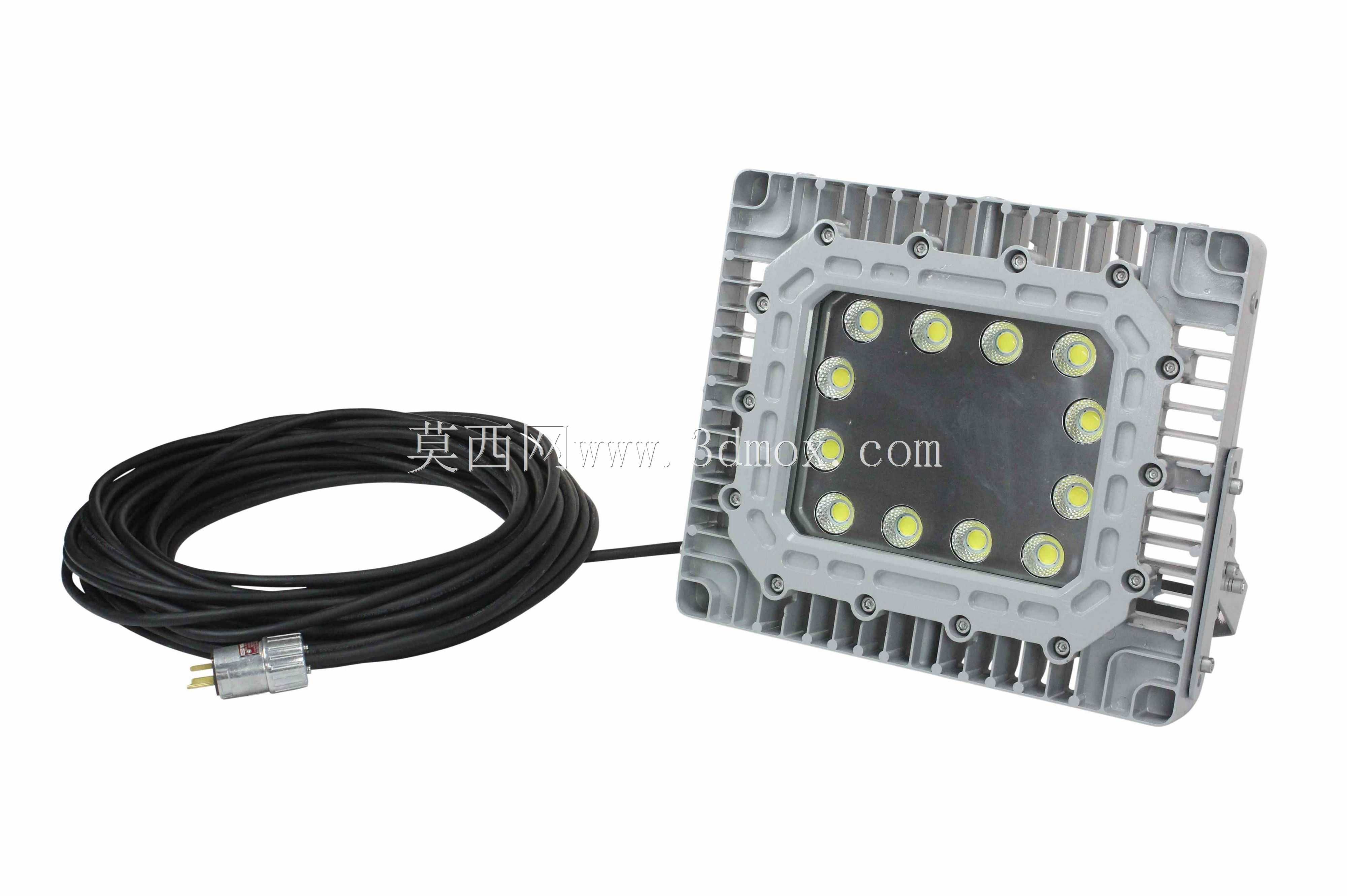

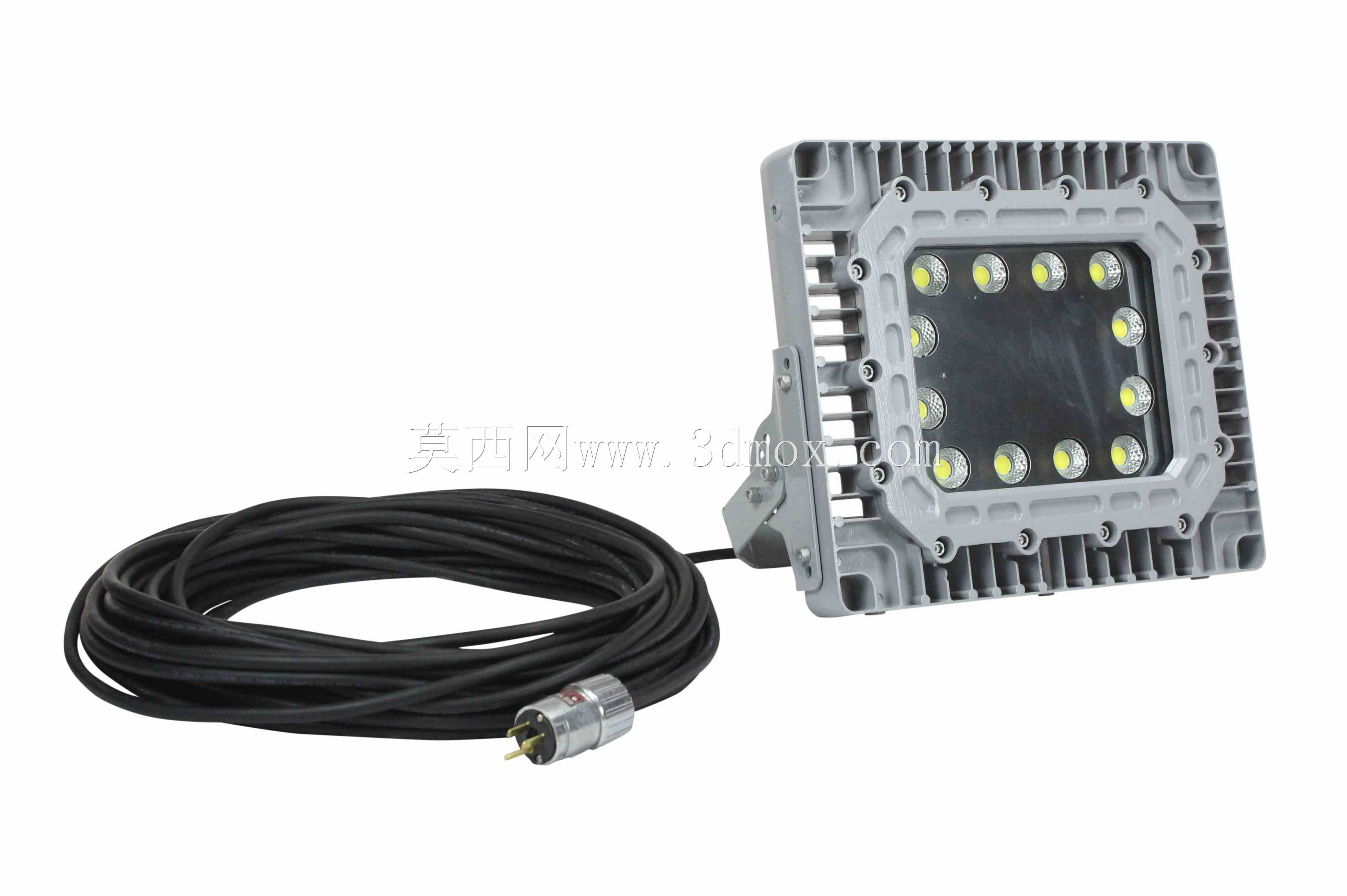

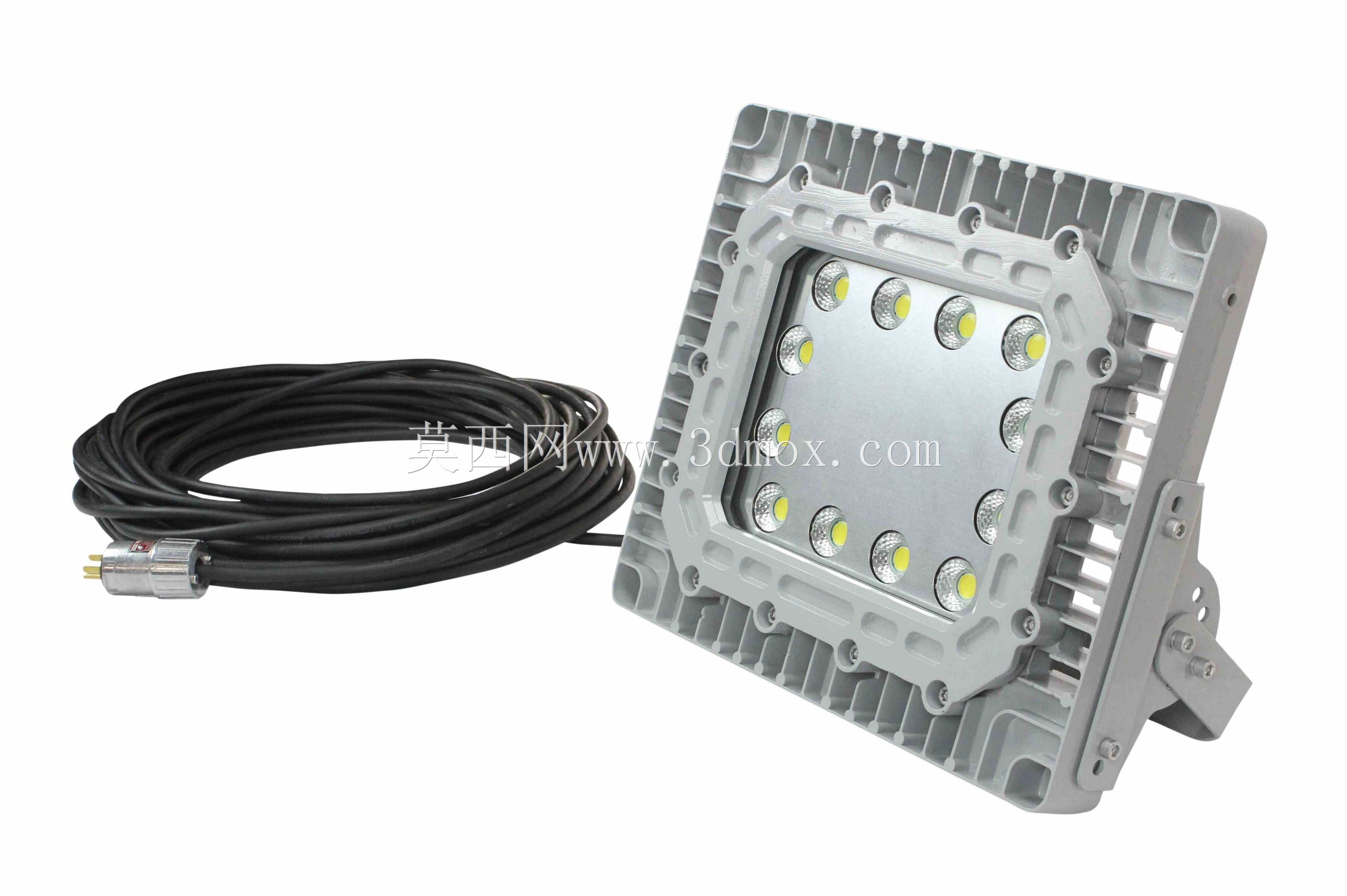

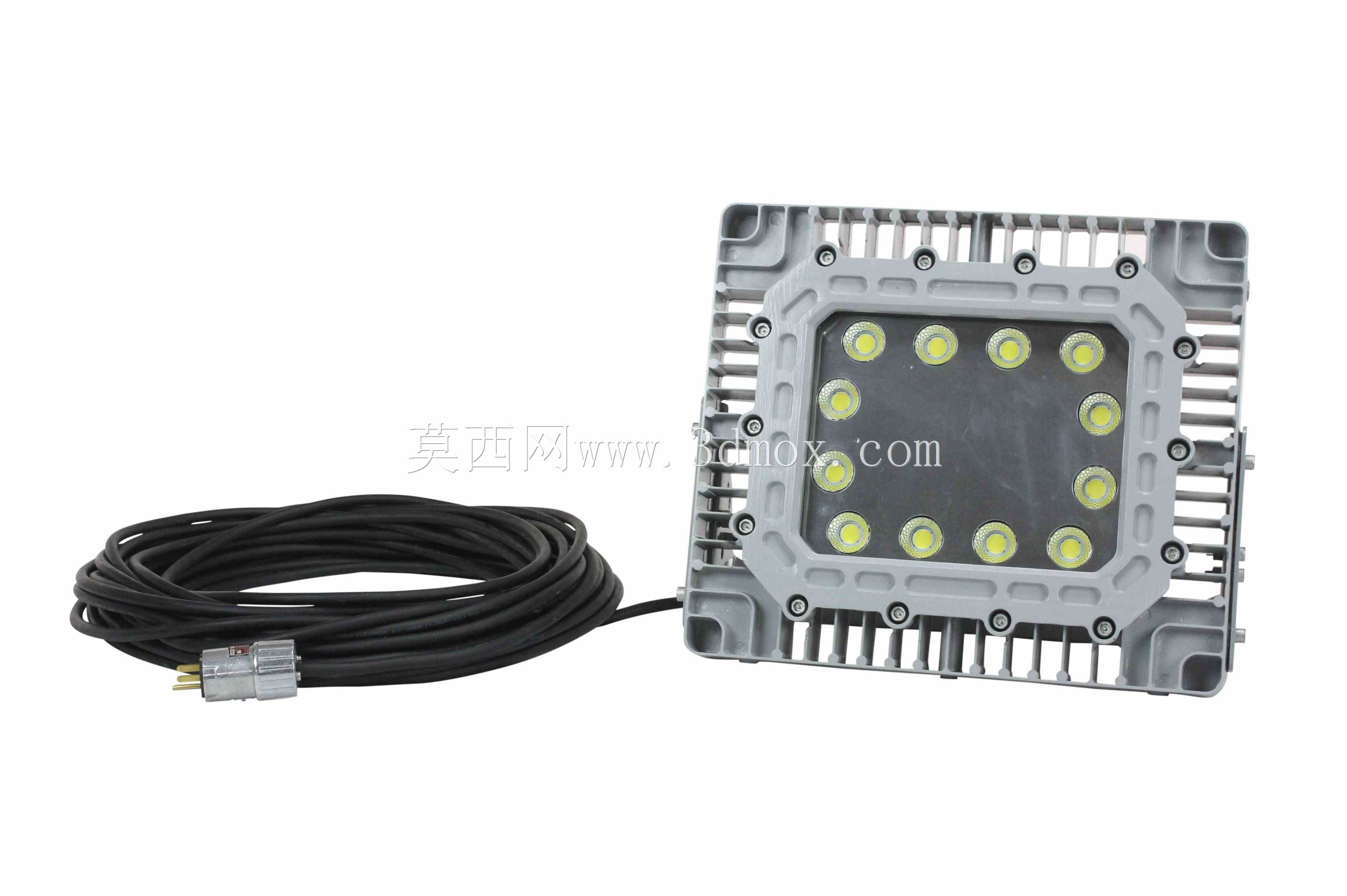

　　光源部分采用分仓独立驱动设计，整灯分为12个独立的LED灯组单元，每个单元配置独立的驱动模块，单组灯珠或驱动出现故障时，其余单元可继续正常工作，不会出现整灯熄灭的情况，大幅降低高危场景下照明失效带来的作业安全风险。灯珠排布采用矩形阵列布局，发光角度经过配光设计，可覆盖作业面的均匀照明需求，避免局部照度不足或眩光问题，出光面采用高强度钢化玻璃密封，配合壳体周边的紧固螺栓结构，满足隔爆型防爆的密封要求，可阻止内部电气燃弧引燃外部易燃易爆介质。

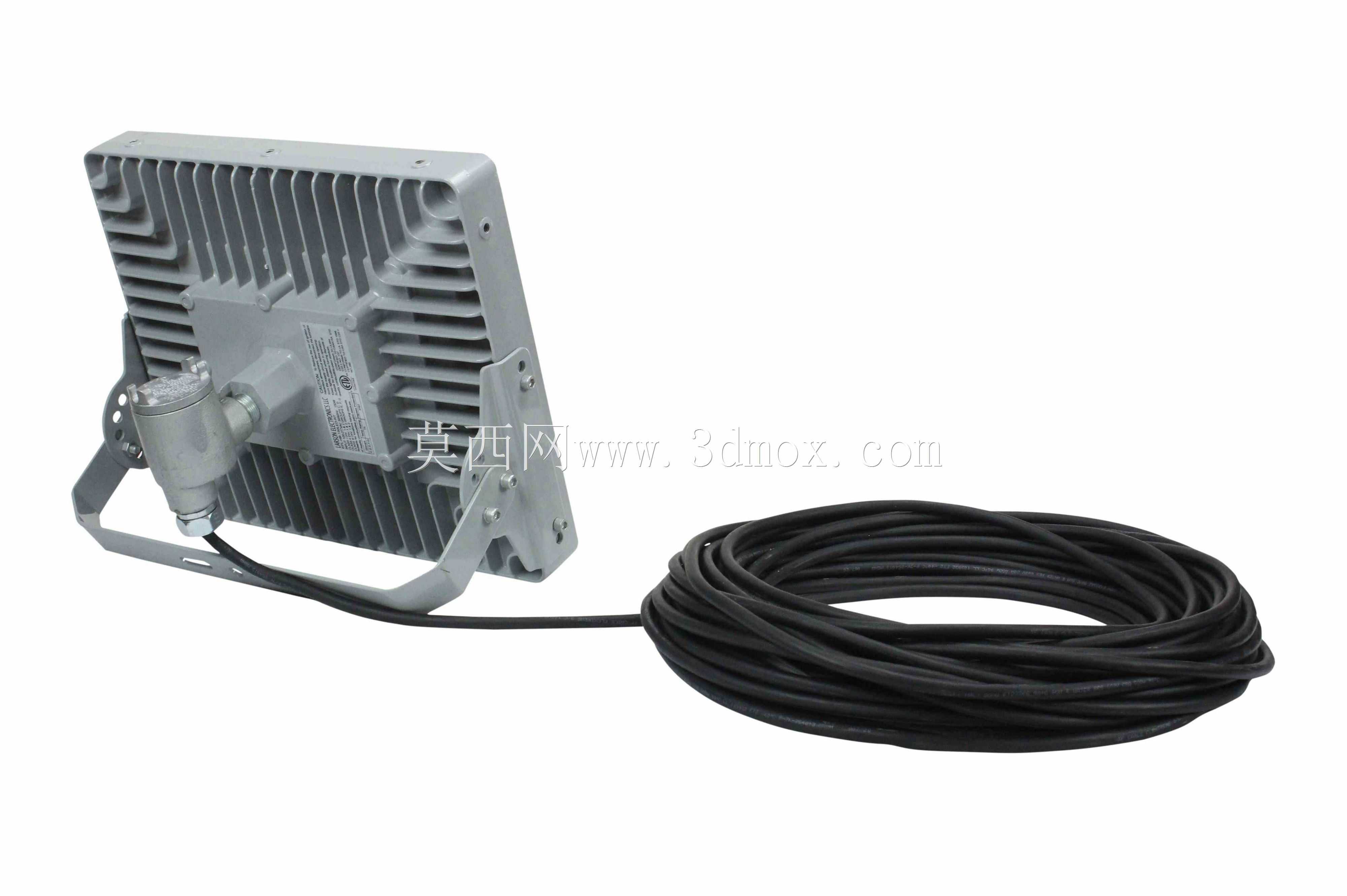

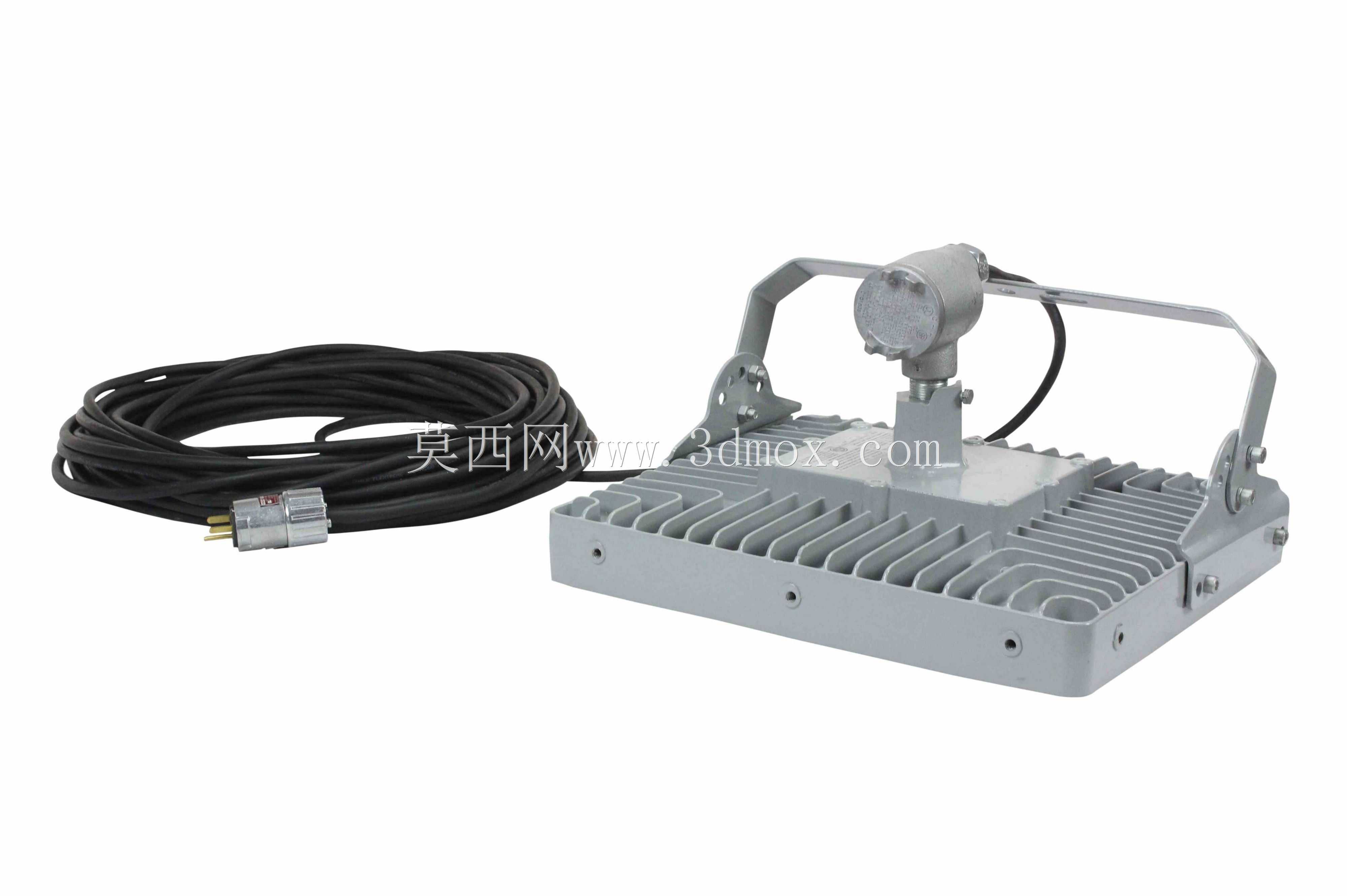

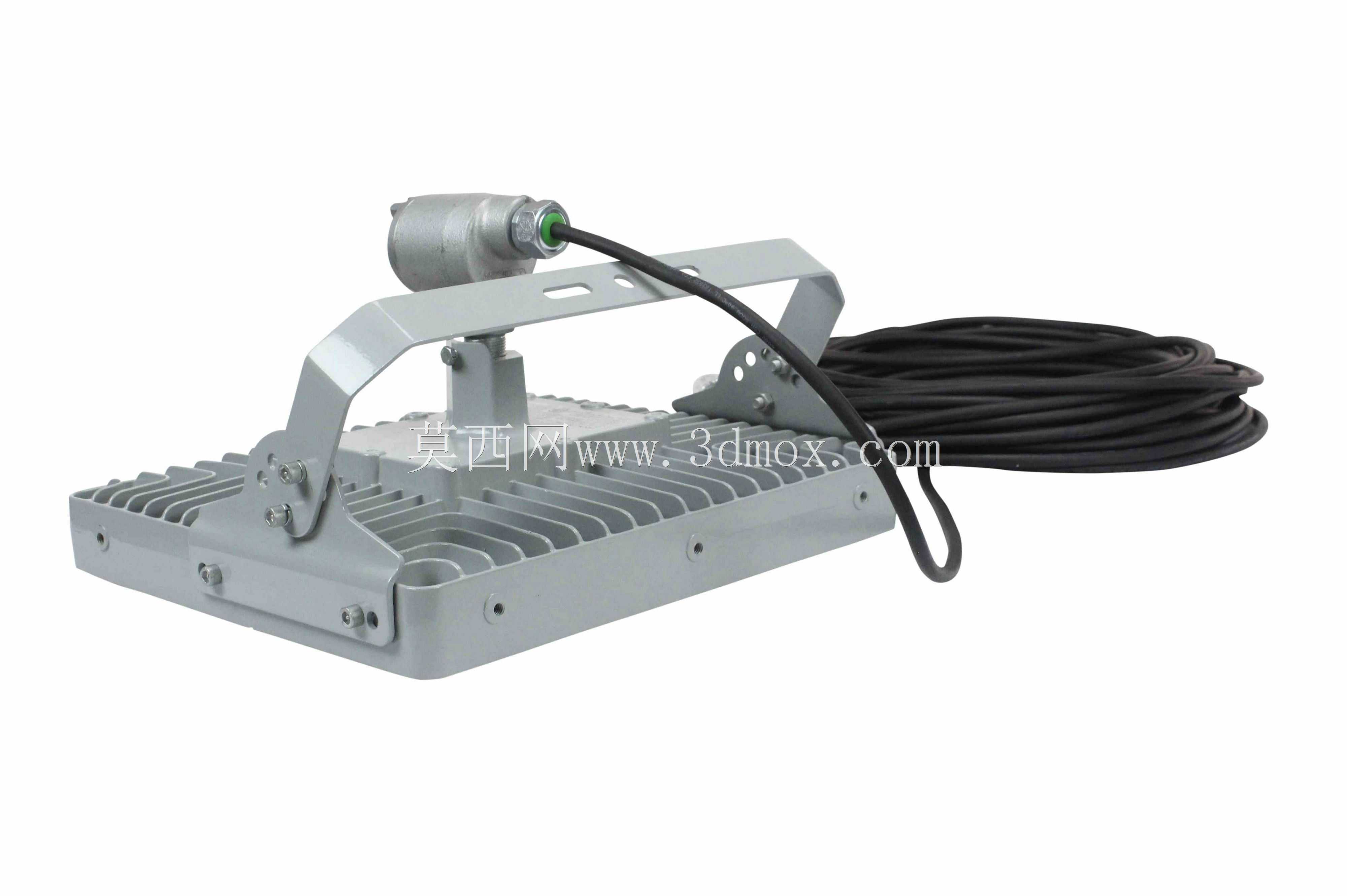

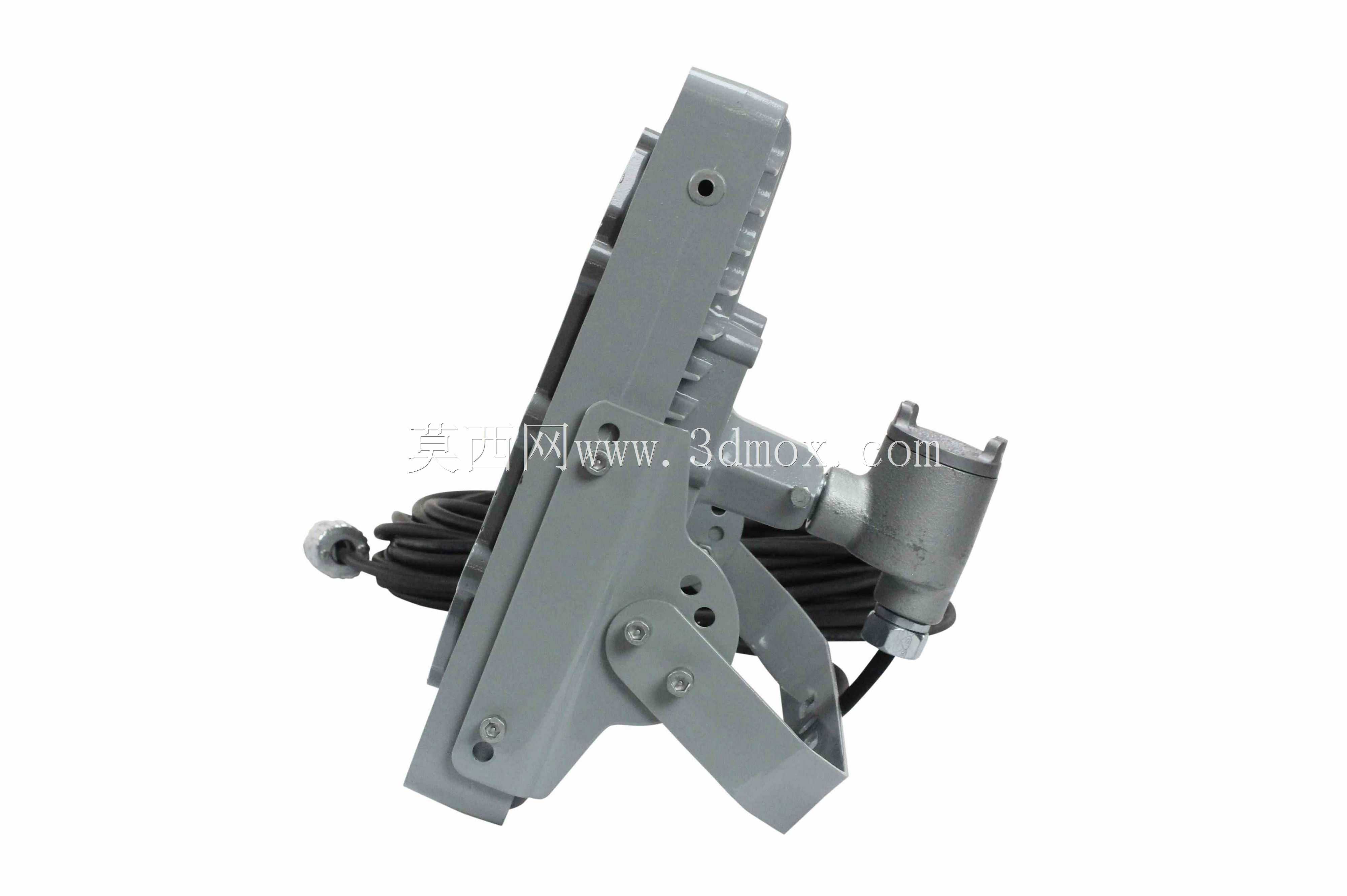

　　配套的防爆接线插件采用金属快插结构，配套的线缆为耐油耐腐蚀橡胶护套线缆，长度可根据现场安装需求适配，插件与壳体连接处做密封防爆处理，无需现场开盖接线，降低安装过程中的防爆密封失效风险。安装结构部分，壳体背部配置可调节角度的安装支架，可实现俯仰角度的大范围调整，适配吸顶安装、侧壁安装、立杆安装等多种现场安装方式，安装孔位的间距设计兼容现有传统防爆灯具的安装尺寸，可直接替换原有老旧灯具，无需重新打孔布设安装位，降低现场改造的施工成本。

　　从安装边界尺寸来看，整灯壳体为正方形压铸结构，厚度控制在适配狭窄空间安装的范围内，整体重量相比同功率传统防爆灯具降低40%左右，对安装点位的承重要求更低，适合在高空管廊、设备顶部这类承重有限的点位安装。接线端的插件尺寸符合防爆接插件的通用尺寸规范，可与现场现有防爆布线管路直接适配，无需额外采购转换接头。灯具的供电模块内置在壳体隔爆腔内，无需额外配置外置防爆接线盒，进一步简化现场安装流程，减少现场的防爆密封节点，降低后期维护的漏点排查工作量。

　　在结构细节处理上，壳体所有连接缝隙均设置防爆止口，配合耐高温密封胶条，满足对应防爆等级的隔爆间隙要求，所有外露紧固件均采用不锈钢材质，避免长期使用后锈蚀导致的拆卸维护困难。灯板与壳体之间涂覆导热硅脂，填充微观接触间隙，进一步提升热传导效率，驱动模块与壳体之间设置绝缘隔热层，避免光源部分的热量传导至驱动元件，延长驱动电容等元件的使用寿命。出光面的玻璃与壳体之间采用耐高温硅橡胶密封圈压紧密封，可承受高压水冲洗的防护等级要求，适配作业区定期冲洗清洁的使用场景，不会出现进水进尘导致的灯具失效问题。
