电源变压器配套保险丝安装固定支架

　　在低压配电、工业控制电源以及小型电子设备的供电回路中，过流保护元件的可靠安装直接决定了回路故障时的保护响应速度，也影响着日常运维的拆装效率，这款适配电源变压器的保险丝安装支架，正是针对小容量供电回路的熔丝安装需求设计的配套结构件。从实际应用场景来看，这类支架多用于额定电流不大的电源变压器次级输出端、小型控制柜内的支路供电端，或是嵌入式设备的板载供电回路中，既要承载熔丝的导电连接需求，也要为熔丝提供足够的绝缘防护，避免熔丝熔断后产生的电弧引发相邻线路短路，同时还要兼顾安装后的结构稳定性，避免设备运输、运行过程中的振动导致熔丝接触不良。

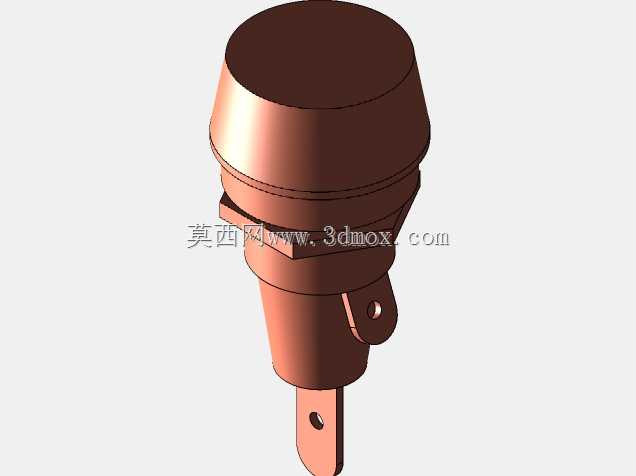

　　从结构功能上拆分来看，整个支架分为上部绝缘防护壳体、中部安装固定位、下部导电接插端三个核心部分。上部的棕褐色绝缘壳体采用阶梯式变径设计，顶部为封闭的圆弧端面，完全罩住内部安装的熔丝本体，侧壁的阶梯结构一方面是为了匹配不同长度规格的管状熔丝的安装行程，另一方面也增加了壳体表面的爬电距离，在潮湿、多尘的工业现场环境下，能有效降低极间击穿的风险。壳体侧面伸出的带孔固定耳是整个支架的主安装定位点，安装时可通过M3规格的螺丝穿过固定耳的通孔，将整个支架锁紧在设备的安装面板或者变压器的绝缘安装板上，固定耳与下部导电接片之间预留了足够的绝缘间隙，避免安装螺丝意外接触导电部件引发接地故障。

　　下部伸出的两个扁平导电接片是整个支架的电流传导路径，接片上同样开有圆形接线孔，既可以通过螺丝压接的方式连接供电导线，也可以直接插入对应规格的接线端子座中实现快装，接片的厚度根据适配熔丝的额定电流做了匹配设计，保证正常通流状态下接片的温升控制在绝缘材料的耐温阈值以内，不会因为长期发热导致上部的绝缘壳体老化变形。在设计思路上，这款支架没有采用复杂的分体卡扣结构，而是将绝缘壳体与导电接片的安装位做了一体化的嵌合槽设计，导电接片从壳体底部插入后，通过壳体内部的卡槽实现轴向定位，不需要额外的紧固件就能完成接片与壳体的装配，既减少了装配工序的零件数量，也避免了长期使用后卡扣老化松动导致的接片移位问题。

　　关于安装边界与尺寸适配，这款支架的上部壳体最大外径适配面板开孔尺寸在20mm左右的安装位，安装后壳体突出面板的高度控制在30mm以内，不会占用过多的设备内部空间，下部接片的伸出长度为15mm，接线孔中心距壳体安装面的距离为10mm，接线时可以预留足够的导线弯曲半径，不会出现导线过度弯折导致的线芯断裂问题。在实际选型适配时，需要注意这款支架适配的是管状熔断器，安装时需要先将熔丝装入壳体内部的接片卡槽中，确认熔丝两端与接片接触良好后，再将上部的端盖压合到位，端盖与壳体之间的配合采用过盈嵌合结构，不需要额外的旋转锁紧动作，就能实现IP40左右的防护等级，满足一般工业场景的防尘需求。

　　从现场运维的角度来看，这种结构的保险丝支架更换熔丝时只需要拔下上部的端盖就能取出失效熔丝，不需要拆卸整个支架的固定螺丝，也不需要重新连接下部的导线，能大幅缩短故障排查后的恢复时间，同时绝缘壳体的全包覆设计也能避免更换熔丝时意外接触带电部件的风险，对于需要频繁检修的供电回路来说，这种结构的实用性远高于裸露式的熔丝座。另外，支架的绝缘材料选用了耐温等级较高的酚醛树脂材质，即使熔丝熔断瞬间产生局部高温，也不会出现壳体熔融滴落的问题，能有效避免故障范围扩大，这一点在靠近变压器绕组等易燃绝缘部件的安装场景下尤为重要。
