四片74HC595移位寄存器扩展载板结构

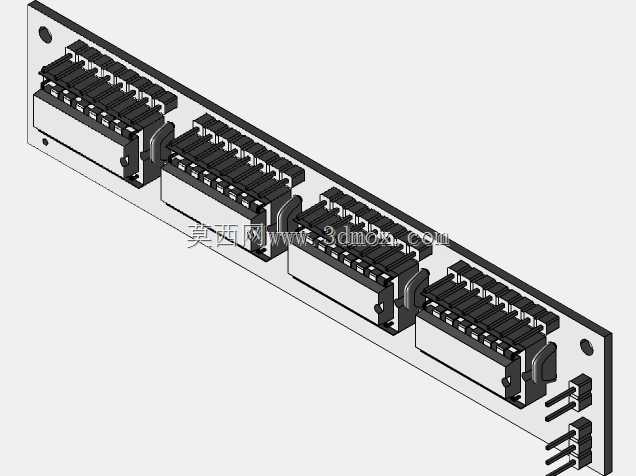

　　从安装边界来看，载板两侧预留了标准2.54mm间距的排针安装位，输出侧排针沿载板长边垂直排布，每路输出引脚旁预留了限流电阻的焊接位置，可直接驱动小型LED、继电器线圈等小功率负载，输入侧排针集中布置在载板一端，包含串行数据、时钟、锁存、使能等控制信号引脚，接线时可通过杜邦线直接与主控板连接，无需额外转接。设计过程中充分考虑了信号完整性要求，四片芯片的级联走线沿PCB表层短距离布置，避免长距离走线带来的信号干扰，每片芯片的电源引脚旁都预留了去耦电容的安装位置，可有效滤除电源纹波，保证移位寄存器工作稳定性。在工业控制板卡、小型嵌入式设备、教学实验平台的数字IO扩展场景中，经常会遇到主控芯片IO口资源不足的问题，这类四片级联的移位寄存器载板，就是为解决并行输出端口不足的需求设计的硬件结构。整个载板采用长条形PCB布局，四片SOP封装的74HC595芯片沿载板长度方向等距排布，每片芯片对应一组8位并行输出引脚，四片级联后可实现32路并行信号输出，仅占用主控芯片3个串行通信引脚，大幅降低主控资源占用。

　　载板四角预留了直径3mm的安装孔，可通过铜柱固定在设备外壳内部或者实验台架上，安装孔中心距与载板边缘的距离符合通用小型电子模块的安装规范，可兼容市面上多数标准原型板的安装孔位。实际使用时，这类移位寄存器扩展模块常被用于LED点阵屏驱动、多通道继电器控制、数码管动态扫描、工业开关量信号输出等场景，相比采用专用IO扩展芯片的方案，74HC595的方案成本更低，驱动程序编写简单，级联扩展灵活，可根据实际需求增减级联芯片数量。

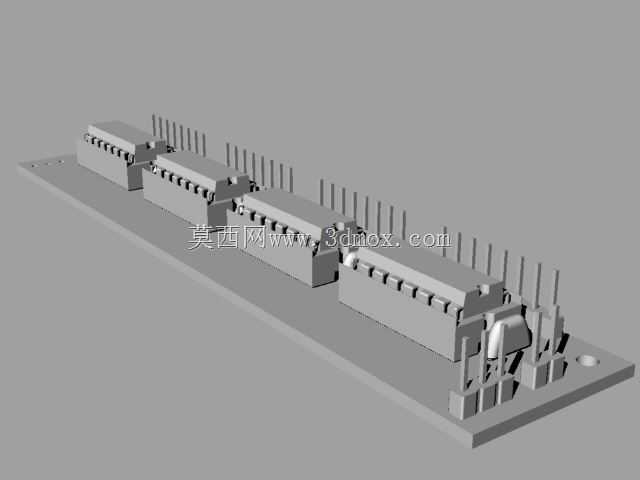

　　从结构细节来看，每片芯片的引脚都做了等长处理，保证并行输出信号的同步性，输出排针的长度设计为11mm，既可以直接插在面包板上做原型验证，也可以焊接导线连接外部负载，载板厚度采用标准1.6mmFR4板材参数，具备足够的结构强度，同时兼顾轻量化要求。在进行三维结构建模时，需要准确还原排针的高度、芯片的封装尺寸、安装孔的位置公差，保证模型导出后可直接用于结构干涉检查，在设备整体装配时，可提前验证该模块与周边元件、外壳的空间距离，避免实际生产中出现装配干涉问题。

　　这类模块的结构设计没有多余的冗余结构，所有元件排布都围绕信号流向展开，输入信号从载板一端进入，经过四片芯片级联移位后，从侧边的排针并行输出，信号路径最短，可有效降低信号传输延迟，提升高频工作下的稳定性。对于需要大量开关量输出的小型设备而言，这种紧凑布局的移位寄存器载板，既节省了PCB空间，又降低了布线难度，是嵌入式硬件设计中非常经典的IO扩展结构形式。建模过程中需要注意区分不同元件的外形特征，排针的塑胶底座、金属插针、芯片的塑封本体、引脚的折弯角度都需要准确还原，保证三维模型与实物的一致性，方便结构设计人员在整机设计时直接调用，无需重新绘制元件模型。
