MDBT40蓝牙模块带PCB载板结构设计

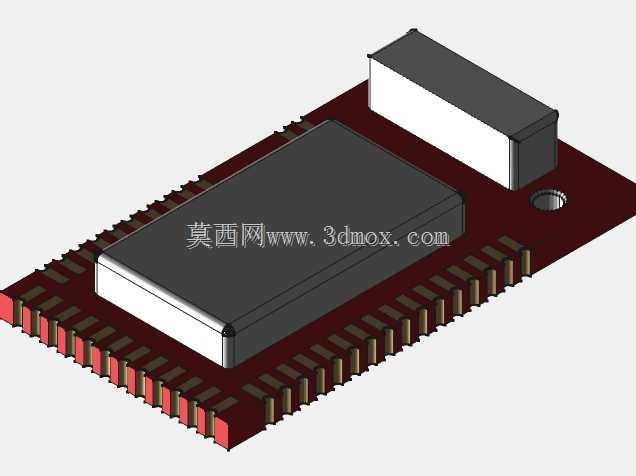

　　这款MDBT40蓝牙模块的载板结构设计，首先要考虑的是贴片产线的回流焊工艺适配性，载板边缘的邮票孔焊盘排布严格遵循SMD贴片的公差要求，焊盘宽度与间距控制在常规SMT设备的识别精度范围内，避免生产过程中出现虚焊、连锡的问题。模块本体的金属屏蔽罩与载板之间预留了0.15mm的装配间隙，既可以抵消焊接过程中的热膨胀形变，也能在后期返修时方便拆卸屏蔽罩，不会对周边阻容元件造成物理损伤。

　　从实际应用场景来看，这类蓝牙模块常被集成在工业传感节点、小型物联网终端、消费类智能外设内部，载板的外形尺寸做了紧凑化处理，整体长宽控制在常规嵌入式设备的预留安装空间内，板边预留的两个定位孔对应M1.6规格的固定螺丝，安装时可以直接锁附在设备内部的塑料支柱或者金属固定位上，不需要额外设计转接支架，能有效缩减终端产品的内部堆叠空间。载板上除了核心的蓝牙模块本体，还预留了匹配的阻抗走线区域，射频输出端的走线严格按照50欧姆阻抗要求设计，周边铺地做了密集过孔处理，避免信号干扰，保证蓝牙传输的稳定性。

　　设计过程中优先考虑了生产与装配的容错率，模块本体在载板上的摆放位置避开了板边的拼板切割位，拼板生产时V-CUT刀的走刀路径不会触及模块本体的封装边缘，防止分板时产生的应力导致模块内部晶振偏移或者焊盘脱落。载板上的两个分立元件，一个是配套的滤波电容，一个是阻抗匹配元件，摆放位置紧邻模块的电源引脚与射频引脚，缩短了高频信号的走线长度，减少信号传输过程中的衰减与辐射干扰。载板表面的丝印标识做了缩小处理，仅保留必要的引脚方向标识，不会占用过多的板面空间，同时能满足产线装配时的方向识别需求，避免反向贴装的问题。

　　从安装边界来看，载板整体厚度控制在1.2mm，加上模块本体与屏蔽罩的总高度不超过6mm，适配绝大多数薄型智能设备的内部高度限制，安装时不需要在设备外壳上做额外的避位凹槽。焊盘伸出载板边缘的长度控制在1.0mm，既能保证焊接后的结构强度，也不会因为焊盘伸出过长导致拼板生产时出现焊盘变形的问题。模块底部的散热焊盘与载板上的露铜区域直接连接，通过载板的铺铜层辅助散热，长时间工作时模块的核心温度不会超出工业级器件的工作温度范围，保证设备长时间运行的稳定性。

　　在结构细节处理上，载板的四个角做了0.3mm的圆角处理，避免装配过程中板边的毛刺划伤设备内部的排线或者绝缘层，板边的走线距离板边保持0.5mm以上的安全距离，防止分板时伤到走线导致电路断路。模块屏蔽罩的边缘做了微卷边处理，不会有锋利的金属毛刺，生产装配过程中不会划伤操作人员的手套，也不会刺破设备内部的绝缘麦拉片。这类集成化的载板模块设计，本质上是把原本需要终端厂商自行设计的蓝牙射频电路做了标准化整合，终端厂商只需要把这个模块作为一个标准SMD元件贴装在自己的主控板上，就能快速实现蓝牙通讯功能，大幅缩短产品的研发周期，同时也降低了射频电路设计的门槛，不需要厂商具备专业的射频调试能力就能获得稳定的蓝牙传输性能。

　　实际选型过程中，这类模块的载板尺寸一致性是非常重要的指标，设计时载板的外形公差控制在±0.1mm以内，焊盘位置公差控制在±0.05mm以内，完全适配高速贴片机的进料与贴装精度要求，批量生产时的贴装良率可以达到99.5%以上，不需要额外的人工补焊工序。载板表面的阻焊层选用了哑光阻焊油墨，减少生产过程中的反光问题，方便AOI光学检测设备识别焊接缺陷，避免漏检虚焊、少件的问题。模块与载板之间的焊接采用了回流焊工艺，焊锡膏的厚度控制在0.12mm，保证每个引脚的焊接强度，同时不会出现焊锡溢出导致相邻引脚短路的问题。
