高显色COB面光源发光组件结构设计

　　这款高显色型COB光引擎，是面向专业照明场景开发的集成式发光核心组件，在结构设计阶段就充分考虑了不同照明设备的适配需求，从安装边界、散热衔接、光学出光角度等多个维度做了工程化优化。从实际应用场景来看，这类COB光源模组广泛覆盖商业重点照明、博物馆展陈照明、高端家居局部照明、工业检测补光等对显色性能有严苛要求的领域，不同于传统分立式LED灯珠排布的光源，集成式COB结构的出光面更均匀，不存在明显的颗粒暗影，搭配二次光学透镜时能获得更柔和的光斑过渡效果，不会出现多层重影或边缘黄圈的常见问题。

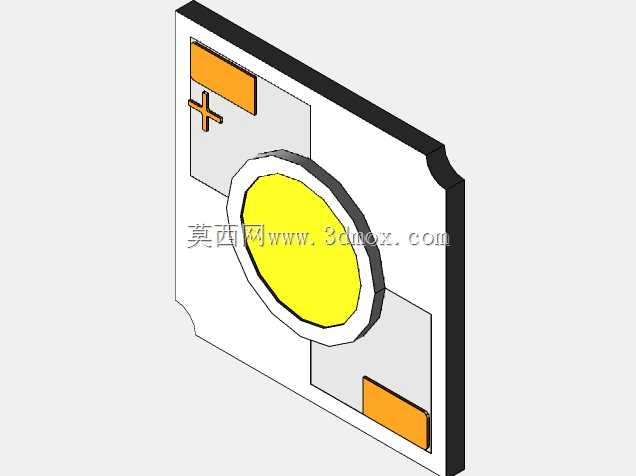

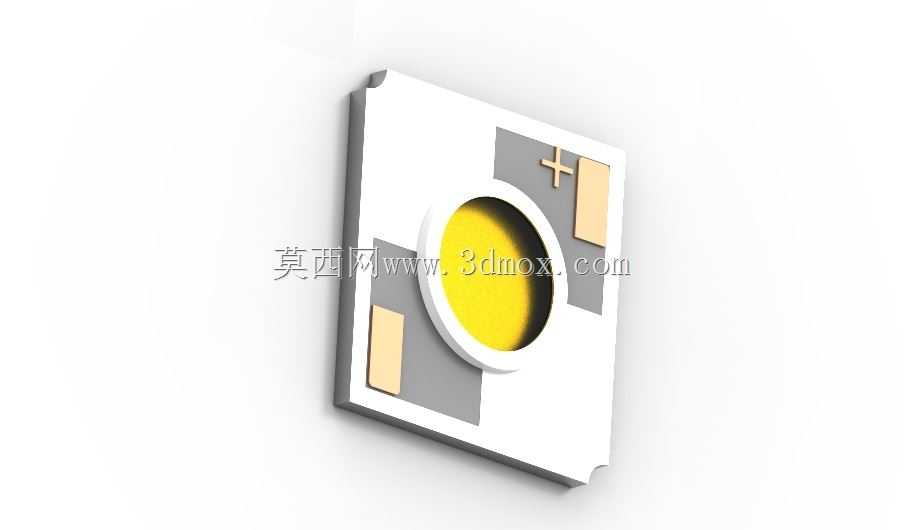

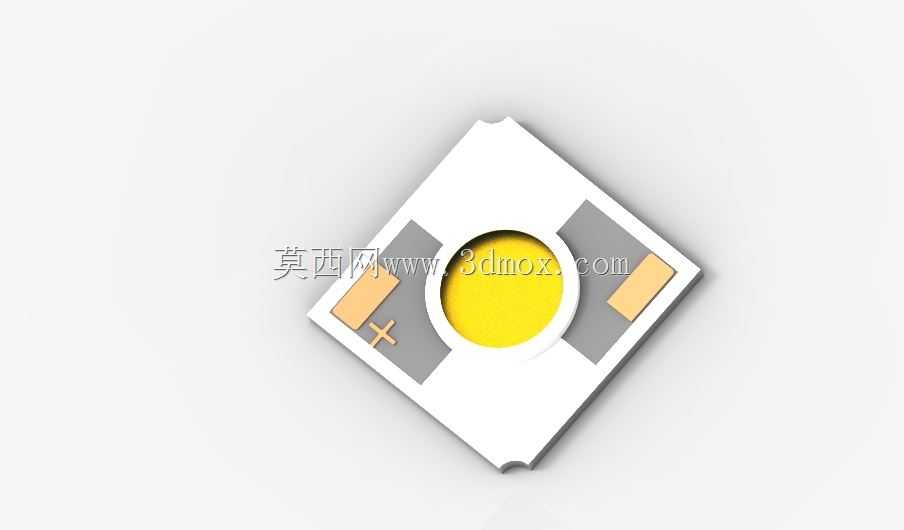

　　在功能特性层面，这款光引擎采用陶瓷基板作为核心承载基底，正面通过围坝工艺圈定出圆形发光区域，发光区内部的LED芯片通过金线键合实现电路连通，围坝内填充的高折射率荧光胶经过配比调整，能实现Ra95以上的高显色输出，还原被照物体的真实色彩，避免普通LED光源偏色导致的展陈失真、检测误判问题。基板上预留的两个矩形焊盘分别对应正负极接入位，焊盘表面做了沉金处理，既可以兼容回流焊的SMT自动化贴片工艺，也能支持手工焊接的小批量打样组装，焊盘的位置排布避开了发光区的光学路径，不会对出光效率造成遮挡。基板边缘做了微小的切角定位设计，组装时可以快速识别安装方向，避免正负极接反导致的光源烧毁问题。

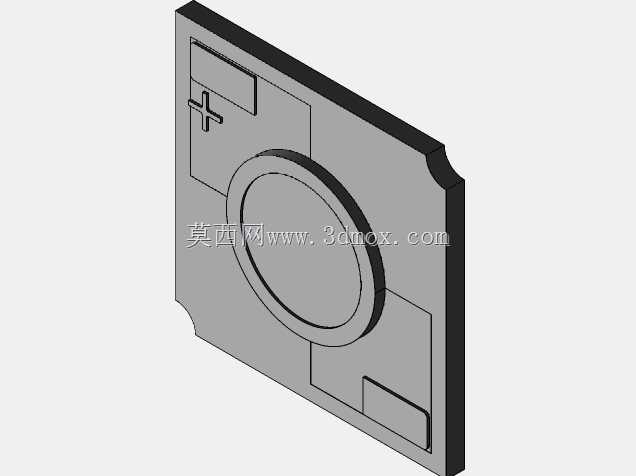

　　从设计思路上看，这款模组没有采用额外的外接引脚结构，而是直接将焊盘集成在陶瓷基板本体上，最大程度压缩了整体厚度，整体外形为带切角的方形结构，发光区位于基板几何中心位置，这种对称式设计能让光源在配套反光杯、透镜时的同轴度更容易保证，减少光学调试的工作量。陶瓷基板本身的导热系数远高于普通FR4玻纤板，工作时芯片产生的热量可以快速通过基板传导到后端的散热结构上，不需要额外增加导热绝缘层就能满足安规绝缘要求，简化了整灯的装配工序。发光区外围的白色围坝除了固定荧光胶的作用外，还能起到侧面反光的效果，将芯片向侧面发射的光线反射到正面出光方向，提升整体的光效利用率。

　　在外形尺寸与安装边界方面，这款COB光引擎的整体外轮廓尺寸适配常规的小功率COB光源安装位，方形基板的边长控制在通用安装尺寸范围内，厚度仅为基板本身的厚度加上荧光胶层的微小凸起，安装时不需要在灯具结构上预留过深的容纳槽，只需要在散热基座上加工出对应尺寸的平整贴合面，通过导热胶粘接或者压圈固定的方式就能完成安装。两个焊盘的中心间距符合行业通用的接线标准，既可以使用贴片连接器实现快速接插，也可以直接焊接导线完成供电连接，安装公差范围预留了足够的装配余量，即使散热基座的加工存在微小的尺寸偏差，也不会影响光源的固定与接线。需要注意的是，安装时发光区表面不能被结构件遮挡，压圈或者固定件的内圈直径要大于发光区的外径，避免压到荧光胶层导致胶层开裂、芯片失效的问题，同时基板与散热面之间要保证充分贴合，不能存在明显的空气间隙，否则会导致热阻上升，影响光源的使用寿命。

　　从实际选型适配的角度来看，这款高显色COB光引擎不需要额外搭配驱动电路的特殊适配，只要输出电流电压在模组的额定工作范围内就能稳定工作，结构设计上的标准化程度较高，可以直接替换同尺寸规格的普通COB光源，不需要对原有灯具的结构做大幅修改，对于灯具厂商的产品迭代、旧款照明设备的升级改造都有较好的适配性。在三维建模过程中，模型完整还原了基板的切角特征、焊盘的位置尺寸、围坝的凸起高度、荧光胶层的弧形表面等细节，结构工程师在做灯具整体结构设计时，可以直接调用该模型进行装配干涉检查、光学路径模拟、散热间隙校核等工作，不需要重新测绘建模，能有效缩短产品开发的周期。
