SP3010-4贴片TVS二极管阵列结构设计

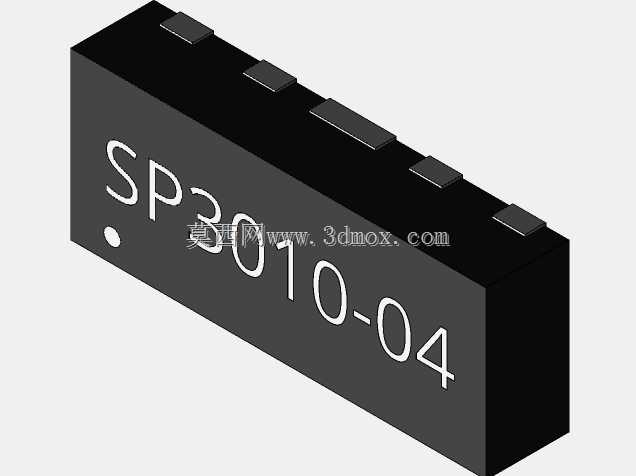

　　在高密度板级电路防护设计场景中，这类贴片式TVS二极管阵列是消费电子、工业控制板卡IO端口防护的核心被动元件，主要承担端口静电泄放、浪涌过电压钳位的功能，避免后端敏感芯片被瞬态过应力击穿损坏。从结构设计维度看，该元件采用标准表贴封装形式，本体为黑色阻燃环氧树脂模塑成型，顶面丝印清晰标注型号标识与定位圆点，方便SMT贴片加工时的视觉对位与极性识别，顶面均匀排布的引脚焊端采用共面设计，严格控制焊端共面度公差，满足回流焊工艺的贴装精度要求，避免出现虚焊、立碑等焊接缺陷。

　　设计过程中首先要匹配PCB布局的空间约束，这类多通道防护器件通常布置在板卡IO接口的进线端，紧邻连接器焊盘位置，因此封装的长宽尺寸、引脚间距需要适配常规0.5mm及以上 pitch的布线规则，引脚的伸出长度经过反复校核，既保证焊接时焊锡的润湿爬升空间，又不会因引脚过长导致相邻焊盘之间的锡桥短路。本体侧面的脱模斜度按照塑封模具的常规拔模角度设计，保证注塑成型时的顺利脱模，同时不会额外占用板上的布局空间，相邻元件可以按照最小安全间距排布，提升PCB板面的利用率。

　　从功能实现的结构设计来看，内部的多颗TVS芯片通过键合线连接到对应引脚，塑封料的选择需要兼顾耐高温与绝缘性能，满足无铅回流焊的峰值温度要求，不会在焊接过程中出现本体开裂、封装变形的问题。顶面的丝印层采用耐高温油墨印刷，经过回流焊高温后不会出现脱落、模糊的问题，方便生产过程中的来料检验、维修时的元件识别。定位圆点的设计对应内部通道的起始引脚，与行业通用的贴片元件极性标识规则保持一致，降低SMT编程时的出错概率，减少生产环节的错件风险。

　　安装边界方面，该元件的焊盘设计需要匹配钢网开口尺寸，焊盘的宽度、长度按照元件引脚的尺寸做对应优化，保证焊锡量的合理控制，既形成足够强度的焊点，又避免过多焊锡导致的元件浮高。元件本体的高度控制在常规贴片元件的高度范围内，不会对后续的结构件装配、外壳安装造成干涉，适合应用在薄型化的消费电子产品内部，比如便携设备的接口防护、工控板卡的通讯端口防护等场景。在实际选型建模时，需要准确还原本体的所有外形特征、焊端的位置尺寸与厚度，保证PCB封装库的精度，避免出现3D模型与实际元件尺寸不符导致的装配干涉问题，尤其是在高密度堆叠的板卡设计中，元件高度、外形的微小偏差都可能导致后续结构装配失败，因此建模时需要严格核对塑封体的长宽高、焊端的突出尺寸、引脚的中心间距等关键参数，确保模型与实物的一致性。

　　这类TVS阵列的结构设计充分考虑了批量生产的工艺性，塑封体的边角做了微小的圆角处理，减少注塑过程中的应力集中，避免温度循环过程中出现本体开裂的问题，同时也能减少贴片吸嘴拾取时的漏气风险，提升SMT贴装的良率。焊端的表面处理采用常规的镀锡工艺，保证焊锡的润湿性，与常规的无铅焊料兼容，不需要额外调整焊接工艺参数，适配现有主流的SMT生产线工艺要求。
