直插式DIP拨码开关三维结构设计

　　做了十几年消费电子和工控板卡的结构设计，这类直插式DIP拨码开关是板上再常见不过的小元件，很多刚入行的结构工程师画PCB封装、做板卡布局的时候容易忽略它的安装边界，最后打样回来要么拨码操作空间不够，要么和周边元件干涉，这次做这个三维模型的时候特意把实际选型、安装里踩过的坑都融进结构细节里。先从实际应用场景说，这类拨码开关常用在工控IO板、小型电源模块、老旧家电控制板、学生实验板上，作用是通过拨码的通断组合给主控芯片传递地址编码、功能档位信号，比如多节点的RS485通讯板上，靠几个拨码的组合设置设备地址，不用额外写软件配置，现场调试的时候拨一下就能改参数，可靠性比软件配置高，不会因为程序跑飞出问题。

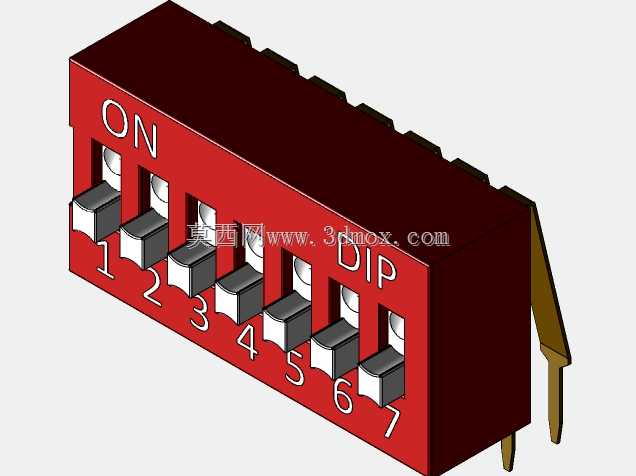

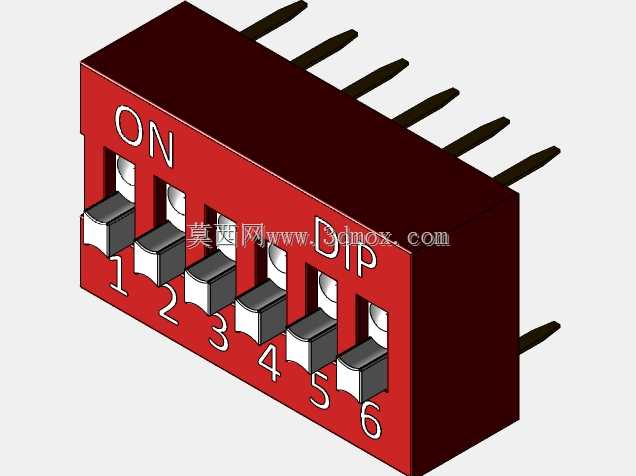

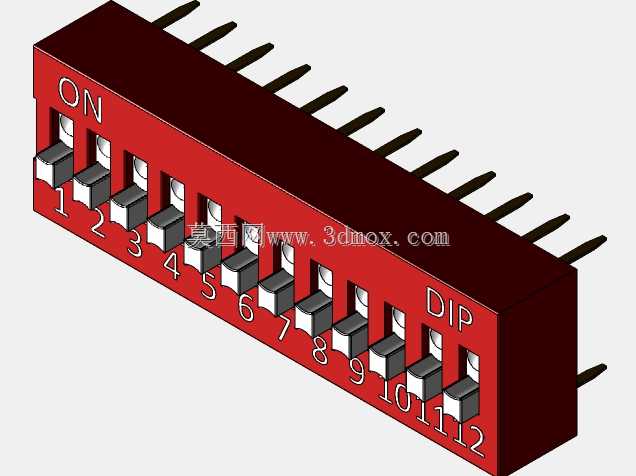

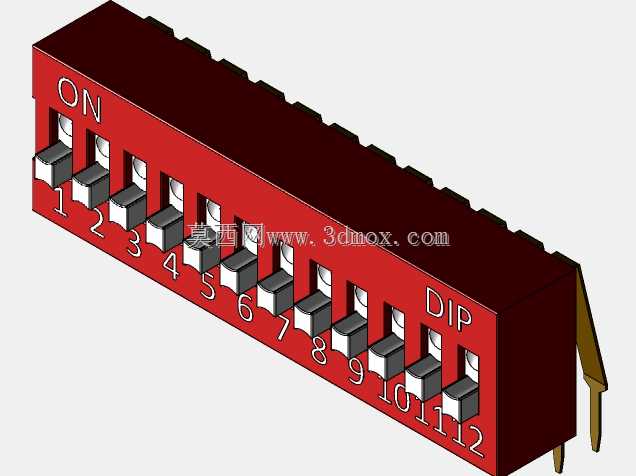

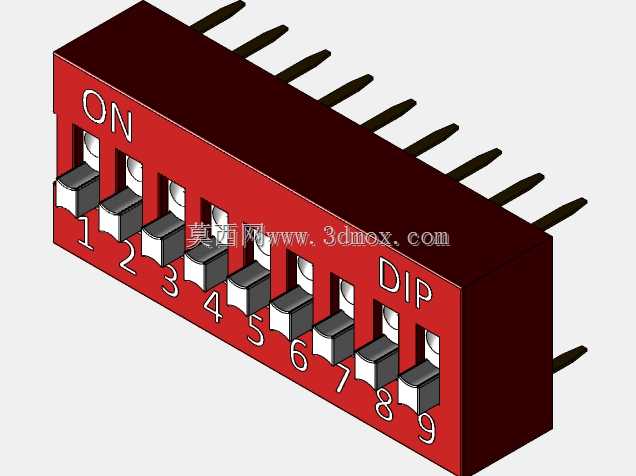

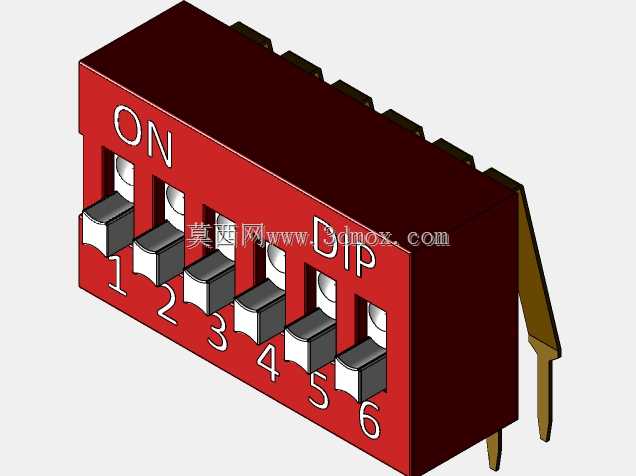

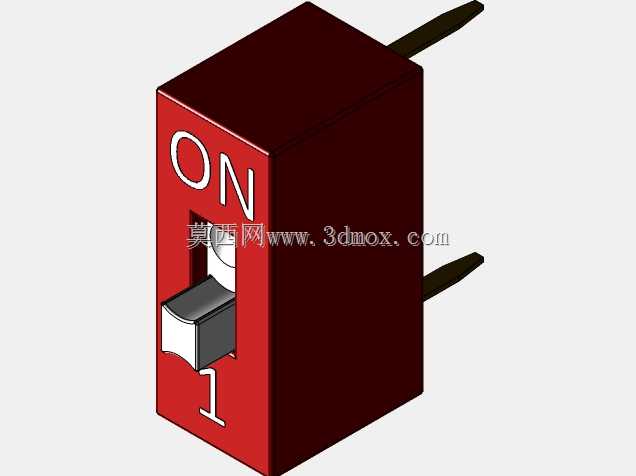

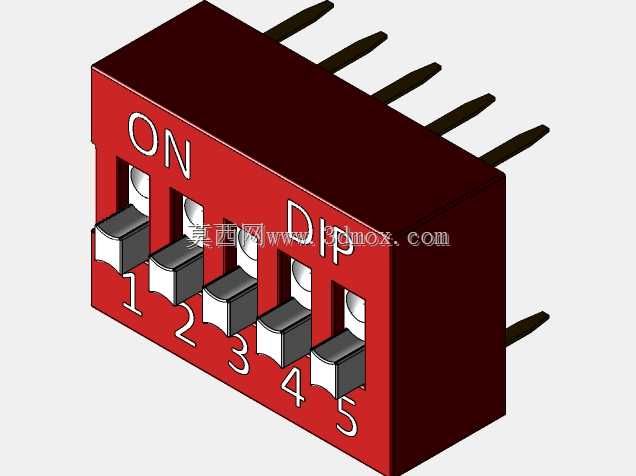

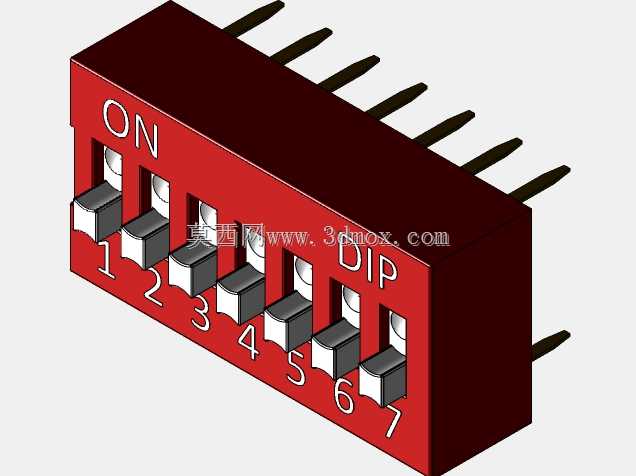

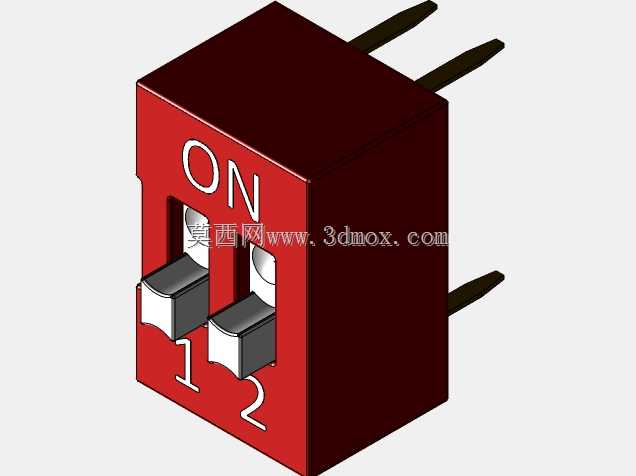

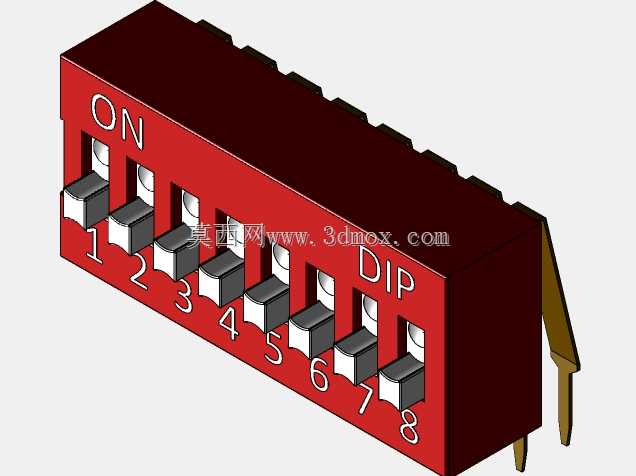

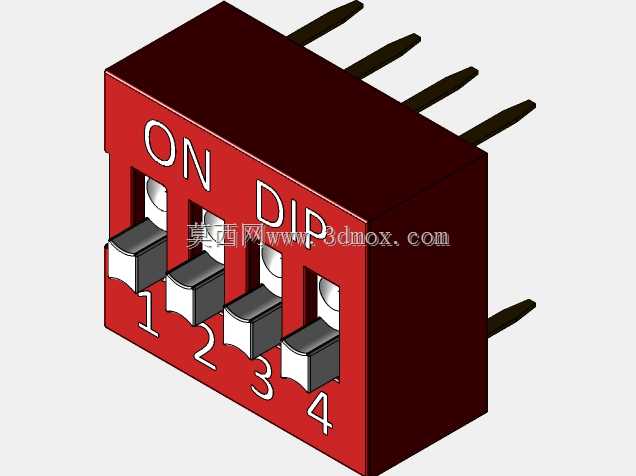

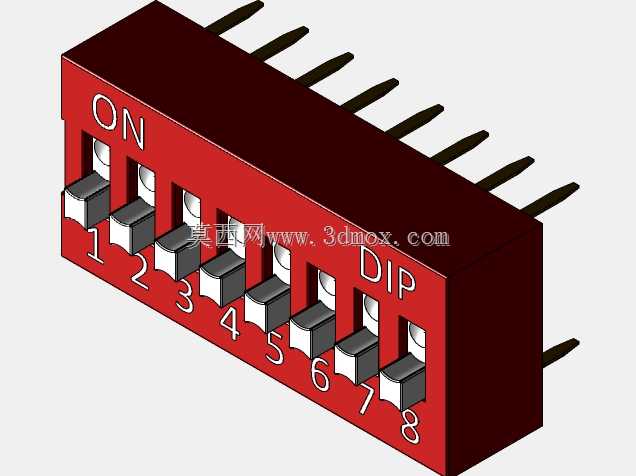

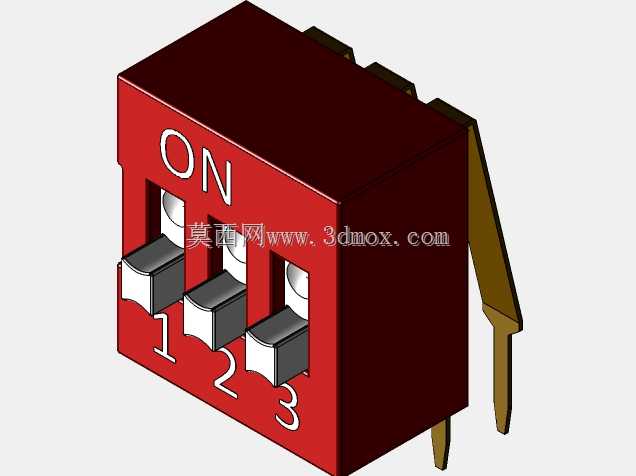

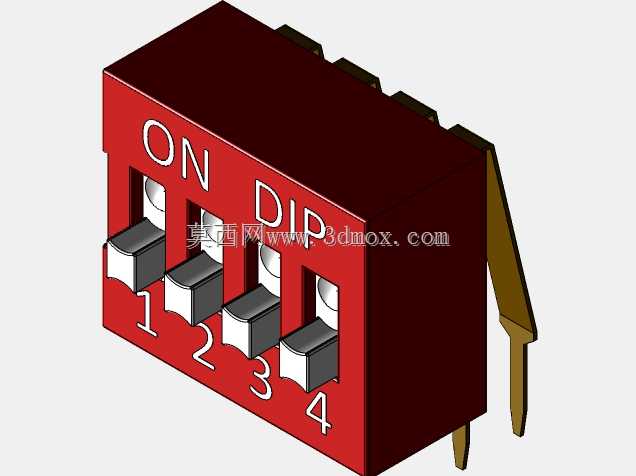

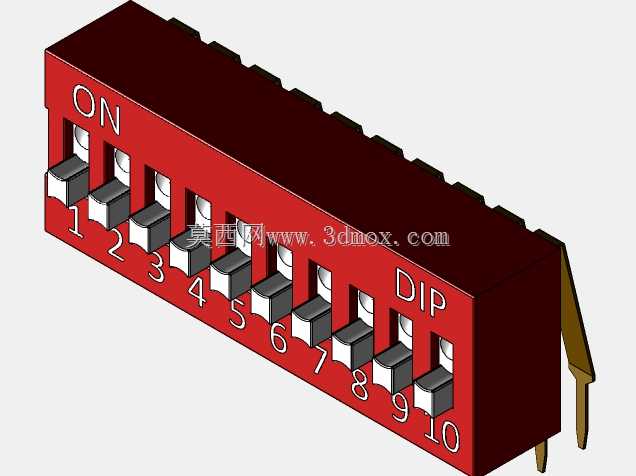

　　很多人觉得这就是个小塑料件，结构没什么好讲究的，实际做板卡布局的时候要考虑的点不少。首先说功能特性，这个单路的拨码开关是两档结构，拨到上方ON位置时内部触点导通，对应逻辑1，拨到下方位置时触点断开对应逻辑0，内部是弹片式接触结构，拨动手感有清晰的段落感，不会因为设备运输的振动出现跳档，引脚是直插式的，过波峰焊的时候能直接固定在PCB上，不用额外点胶固定。设计这个模型的时候，首先还原的是实际量产元件的外形尺寸，主体外壳是阻燃PBT材质的红色方块，表面做了细微的磨砂纹理，避免生产组装的时候手滑拿不住，正面的ON标识和数字1是模印上去的，不会因为长期摩擦掉字，拨杆的突出高度特意做了和实物一致的尺寸，既不会突出太高容易被误碰，也不会太矮导致戴防静电指套的时候拨不动。然后是安装边界的考虑，两个直插引脚的间距是标准2.54mm排距，和通用DIP封装的焊盘完全匹配，引脚伸出本体的长度是3mm，刚好能穿过1.6mm厚度的常规FR4 PCB，过波峰焊后焊锡爬升高度不会超过引脚顶端，避免连锡。开关本体贴装到PCB上之后，底部和PCB表面留了0.2mm的间隙，避免波峰焊的时候助焊剂残留在本体底部腐蚀引脚，同时也给PCB表面的丝印层留了空间，不会把板上的位号丝印盖住。

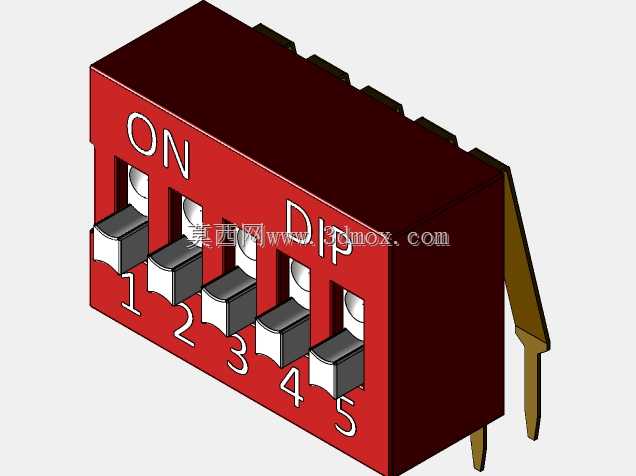

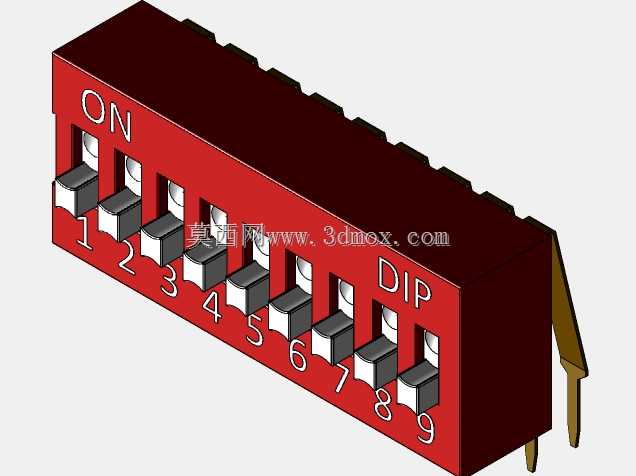

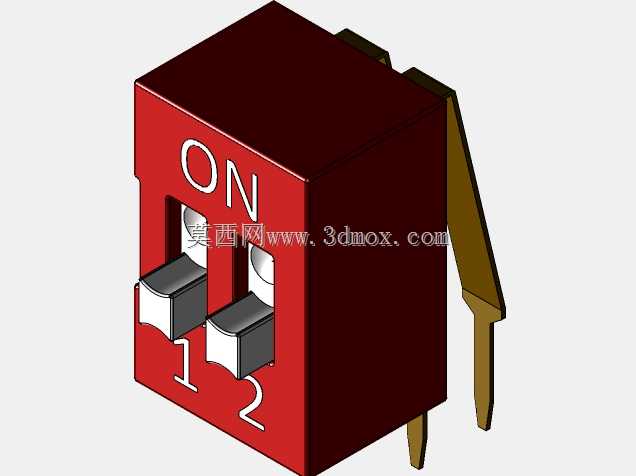

　　拨杆的活动行程是2mm，设计板卡布局的时候，开关本体上方要留至少5mm的操作空间，不能在拨杆正上方布置电解电容、接线端子这类高元件，不然调试的时候手指伸不进去拨码，之前有个新人做电源板的时候把拨码开关放在了接线端子旁边，最后调试的时候要拿镊子尖去拨，现场运维的师傅吐槽了好久。还有侧面的两个引脚，是从本体侧面伸出来的？不对，哦不对，这个单路的拨码开关引脚是从本体两端伸出？不对，看模型里的引脚是从本体两个侧面伸出来的直插脚，哦对，是卧式安装的DIP开关？不对，不对，模型里的开关是立式？不，仔细看结构，本体是长方体，两个引脚从长度方向的两个端面伸出，垂直于拨杆的操作方向，这种结构的开关在PCB上占的宽度更小，适合布置在板卡的边缘位置。设计的时候特意把拨杆的阻尼感对应的结构做了还原，内部的弹片卡槽位置和实物一致，拨到档位位置时有明确的卡位，不会停在中间位置导致接触不良。外壳的边角做了R0.3的圆角，不会在生产组装的时候刮坏工人的防静电手套，也不会刮伤周边的导线绝缘层。另外考虑到回流焊？不，直插式的一般是波峰焊，所以外壳的耐温参数对应的结构壁厚是1mm，能承受260度的波峰焊温度10秒不会变形，这个壁厚在模型里也做了准确还原，不会出现壁太薄过炉变形、壁太厚导致成型缩水的问题。

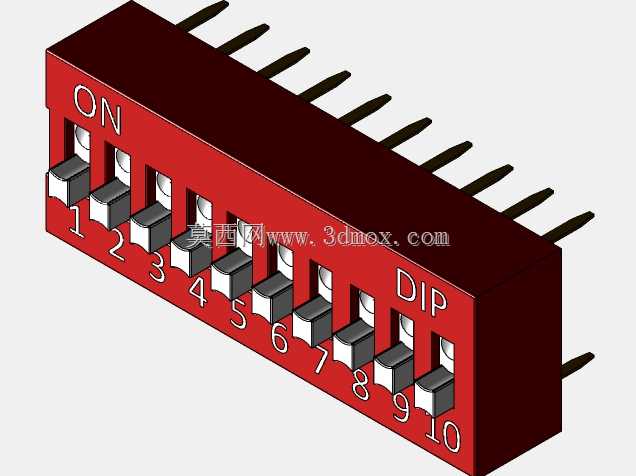

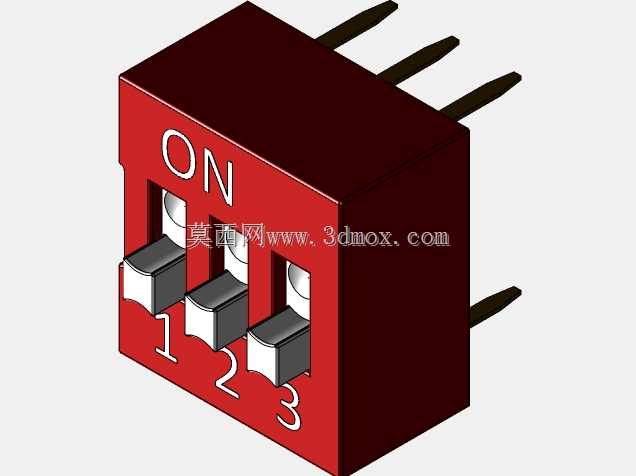

　　很多工程师画三维布局的时候，随便找个方块代替拨码开关，最后出来的板卡要么操作空间不够，要么和外壳干涉，这个模型把所有实际安装需要的尺寸细节都做了还原，包括拨杆突出本体的高度、引脚的直径、本体的倒角、标识的位置，不管是做PCB的3D布局校验，还是做整机外壳的开孔设计，都能直接用，不用再反复核对实物样品的尺寸。之前做一款小型通讯模块的时候，就是因为用了简化的开关模型，没算拨杆的突出高度，最后外壳装上去之后拨杆被外壳内壁顶住，拨不到ON档位，最后只能临时磨外壳，耽误了一周的交期，所以这类小元件的三维模型，尺寸准确性比什么都重要，这个模型里所有的尺寸都是对照量产型号的 datasheet 反复核对过的，安装孔位、引脚间距、本体长宽高都和实物一致，甚至连表面标识的位置、字体大小都做了还原，做结构设计的时候直接调用就能避免很多低级错误。还有一个容易忽略的点，这类拨码开关的拨杆是突出本体的，在做整机的振动测试的时候，如果拨杆离外壳太近，振动过程中拨杆会和外壳碰撞，长期下来会导致档位偏移，所以布局的时候不仅要留操作空间，还要留至少1mm的振动间隙，这个模型把拨杆的最大活动范围都做了出来，做干涉检查的时候能直接校验这个间隙是否足够，不用再额外做辅助面检查。另外，开关本体的颜色是工业常用的红色，和周边黑色的继电器、蓝色的接线端子形成明显的视觉区分，现场调试的时候能快速找到拨码位置，不用在板上到处找，这个细节在做工业设备板卡设计的时候很重要，能减少现场调试的时间。
