黑色PVC电缆弯曲保护索环结构设计

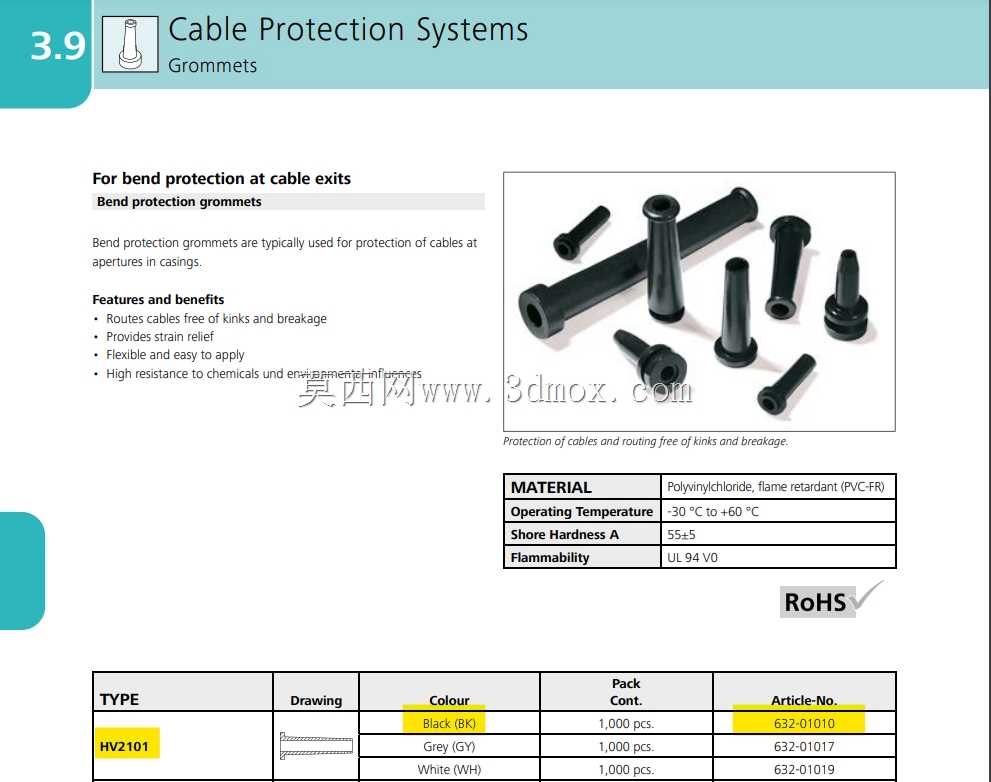

　　在电气布线、设备线束装配的现场作业场景里，电缆穿出金属机柜开孔、硬质结构件过孔的位置，一直是线缆损伤的高发区域——金属板材的裁切锐边会在设备运行振动、线缆受拉扯偏移时，逐步磨破电缆外护套，轻则造成信号干扰、绝缘性能下降，重则引发线芯短路、漏电等安全隐患，这类过线位置的防护件选型，一直是结构设计人员布线阶段需要重点考量的细节。这款黑色PVC材质的弯曲保护索环，就是针对这类过线防护需求设计的专用配件，适配直径在5.5mm至6mm区间的常规小规格电缆，整体轴向长度为35mm，材质选用邵氏硬度A55±5的软质PVC，这种硬度的PVC材料兼具足够的结构支撑性与柔韧变形能力，既不会因为材质过软导致安装后受线缆重力弯折出现塌缩堵孔，也不会因为硬度过高丧失对线缆的缓冲保护作用。

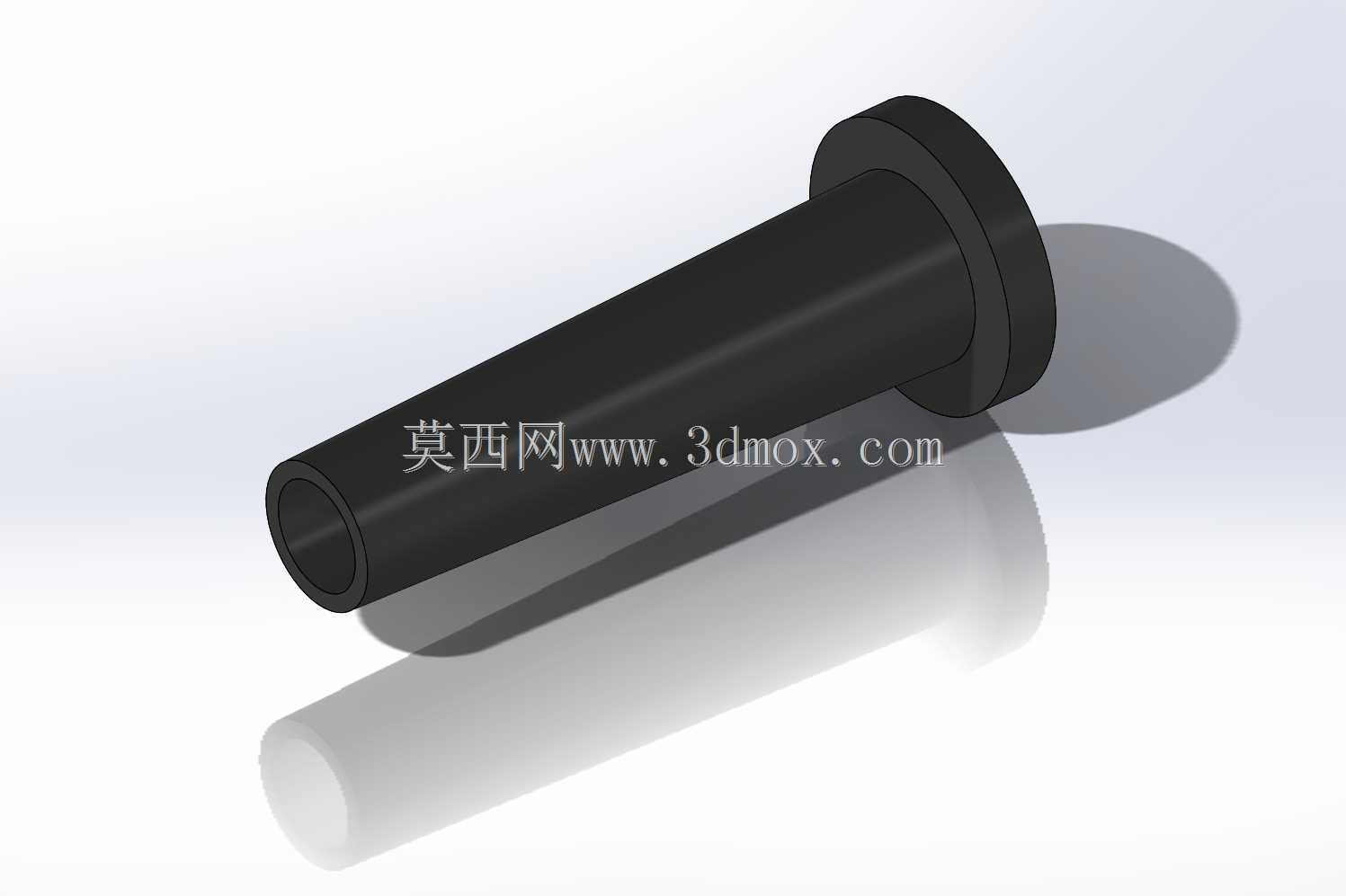

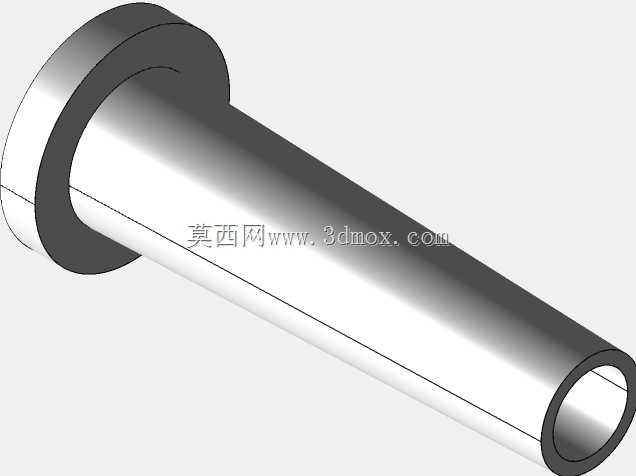

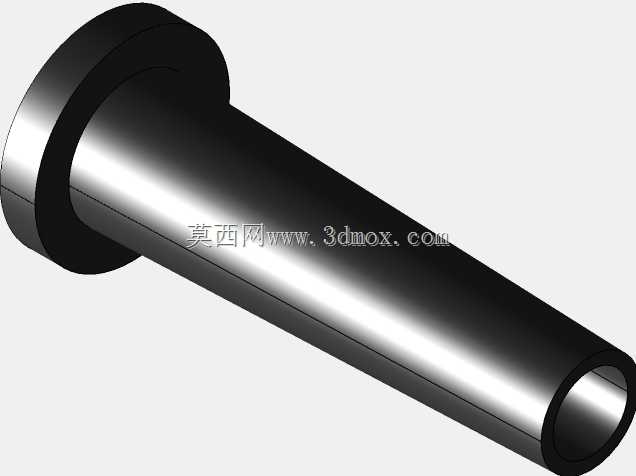

　　从结构设计来看，索环一端设置了直径更大的法兰限位挡边，安装时将索环的锥形筒体从机柜外侧推入预制的安装开孔，法兰边会完全贴合在开孔外侧的结构表面，起到轴向限位作用，避免索环受线缆拉扯力整体滑入机柜内部，不需要额外涂胶或者加装固定卡扣就能实现可靠固定，能大幅提升现场装配的效率。索环的筒体部分从法兰端开始向末端逐步收窄，形成带锥度的中空穿线通道，这种锥度设计一方面能降低穿线时的阻力，作业人员可以很顺畅地将电缆从索环中心通孔穿过，另一方面锥形外壁能适配一定公差范围内的安装开孔，不需要对开孔尺寸做极高精度的加工要求，降低结构件的加工成本。

　　不同于平直结构的过线护套，这款索环的筒体设计允许线缆在穿出后沿一定角度自然弯曲，软质PVC的材质特性可以在线缆受外力弯折时，均匀分散弯折点的应力，避免线缆在过孔位置出现小于允许弯曲半径的死折，防止线芯因为长期小半径弯折出现金属疲劳断裂，也能避免外护套在弯折位置因为应力集中出现开裂。在实际选型应用中，这类索环广泛用在低压电气控制柜、小型电子设备、户外接线盒的线缆穿出位置，尤其是设备存在移动布线、线缆需要随部件活动的场景，比如小型自动化设备的传感器走线、机柜外接电源线的过孔位置，索环可以完全隔绝电缆外护套和金属开孔锐边的直接接触，即使设备长期运行产生持续振动，也不会出现护套磨破的问题。建模过程中需要重点把控几个关键尺寸的边界：首先是法兰边的外径尺寸，需要比对应安装开孔的直径大2mm以上，保证足够的限位接触面积，避免安装后出现松脱；其次是中心通孔的内径，需要控制在比适配电缆直径大0.3-0.5mm的区间，间隙过大会导致索环和线缆之间存在晃动空间，防护效果下降，间隙过小则会增加穿线难度，甚至在穿线过程中刮伤电缆外护套；再者是筒体的锥度比例，从法兰端到末端的外径收窄比例需要控制在合理范围，保证索环推入安装孔后，筒体外壁和开孔内壁之间有足够的胀紧摩擦力，不需要额外固定就能保持安装位置稳定。

　　另外，材质的壁厚设计也需要做针对性考量，筒体部分的壁厚保持均匀，避免出现壁厚突变导致的应力集中点，保证索环在反复弯折后不会出现开裂，法兰边和筒体连接的位置做圆角过渡，既可以消除安装时的锐边划伤风险，也能提升连接位置的结构强度，避免受拉扯时法兰和筒体出现断裂分离。在实际装配验证中，这类索环的安装不需要专用工具，作业人员只需要在筒体表面涂抹少量肥皂水作为润滑，就能轻松将索环压入安装开孔，安装完成后索环和开孔之间紧密贴合，能达到一定的防尘防水效果，减少外界粉尘、水汽从过孔位置进入设备内部的概率，提升设备在复杂工况下的运行可靠性。对于需要经常拆装维护的线缆位置，这种PVC索环也具备很好的重复安装性能，多次拆装不会出现材质碎裂、变形失效的问题，相比橡胶材质的护线套，PVC材质的耐老化性能更优，在常规工业环境下长期使用不会出现明显的材质变硬、脆化问题，能有效延长布线系统的维护周期，降低后期运维的成本。
