带长拨杆的微动行程开关结构设计

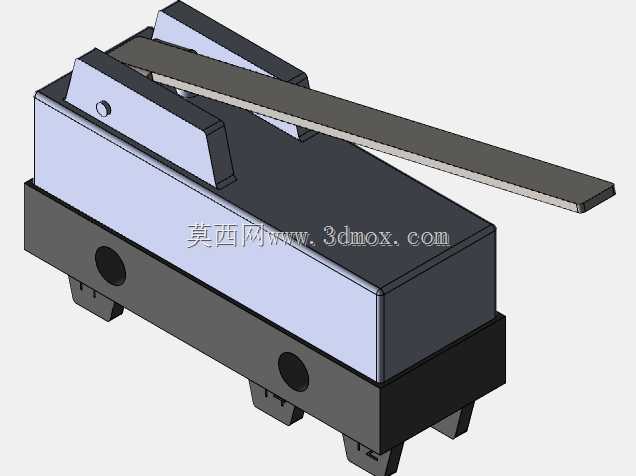

　　这类带长拨杆的微动开关，在工业控制回路里属于存在感不强但用量极大的基础元件，很多设备的位置检测、回路通断逻辑都要靠它实现，从自动化生产线的工位到位检测，到小型家电的门盖开合触发，再到工业机柜的安全联锁，几乎所有需要小行程触发通断的场景都能见到它的身影。不同于普通按压式开关，这款产品采用加长弹性拨杆作为触发端，拨杆延伸出本体较长距离，不需要触发件直接按压开关本体的触点按钮，只要运动部件触碰到拨杆的任意位置，就能带动内部触点完成快速通断，对于安装空间受限、触发件运动轨迹无法精准对准开关触点按钮的场景，这种长拨杆结构能大幅降低安装对位的精度要求，减少现场调试的工作量。

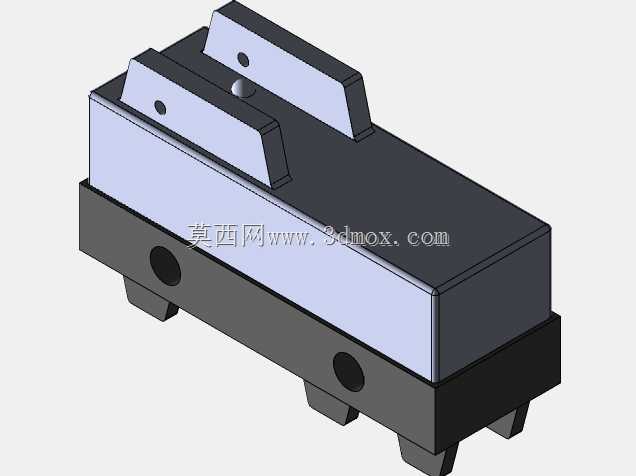

　　从结构设计逻辑来看，这款开关采用上下分层的壳体结构，下部为深色绝缘基座，上部为浅色触点封装腔体，基座底部伸出两个插装式引脚，适配PCB板直插焊接或者快接端子压接的安装需求，基座侧面预留的圆形凹位是安装定位的卡位结构，安装时可以卡入设备安装板的对应凸点，避免开关在长期受拨杆冲击力的情况下出现移位。上部腔体将内部的弹簧、触点、动作弹片完全密封在内部，能阻挡生产现场的粉尘、少量飞溅的切削液进入触点区域，降低触点氧化、接触不良的故障概率。长拨杆采用金属弹性基材制作，表面做了防锈处理，拨杆根部通过转轴结构与上部腔体连接，拨杆下压到设定行程时，会通过内部的传动件触发速动弹片，让触点实现瞬间跳接，避免缓慢施压时触点出现拉弧、烧蚀的问题，这也是微动开关能实现长寿命通断的核心设计点。

　　在实际选型应用时，需要重点关注它的安装边界尺寸：开关本体为长方体结构，下部基座的宽度略小于上部腔体，两个安装引脚的中心距符合行业通用的微动开关安装孔距标准，能直接替换同规格的其他型号产品，不需要重新修改安装板的开孔尺寸。拨杆的长度决定了触发的灵敏度，拨杆越长，相同拨杆端部位移对应的触点行程越小，触发力度也越轻，适合触发件运动速度较慢、触发压力较小的场景；如果是触发件冲击力较大的场景，还可以在拨杆外侧加装橡胶缓冲套，减少长期冲击对拨杆根部转轴的磨损。

　　从三维建模的角度来看，这款开关的建模重点在于拨杆的运动行程仿真，需要验证拨杆下压到最大行程位置时，不会与上部腔体的边缘发生干涉，同时内部弹片的动作行程要与拨杆的下压角度匹配，保证在拨杆到达设计触发角度时，触点能可靠完成通断动作。壳体的分型面设计要考虑注塑生产的脱模便利性，上下壳体的卡扣位置要均匀分布，保证扣合后接缝均匀，没有明显的缝隙，避免防护性能下降。引脚的位置度公差需要严格控制，保证插装时能顺利穿过PCB板的安装孔，不会出现引脚偏位导致无法焊接的问题。

　　在设备实际使用中，这类微动开关的负载能力属于小信号级别，一般用来控制控制回路的通断，不能直接驱动大功率负载，通常会搭配中间继电器或者PLC输入点使用，避免大电流直接通过开关触点导致触点烧蚀。安装时要注意拨杆的触发方向，尽量让触发件的运动方向与拨杆的下压方向一致，避免侧向力长期作用在拨杆上，导致拨杆变形、转轴断裂。如果是在有振动的设备上使用，还需要在安装位置加装减震垫，避免设备振动导致开关出现误触发的情况。
