对开抱箍式铸铁加热圈结构设计

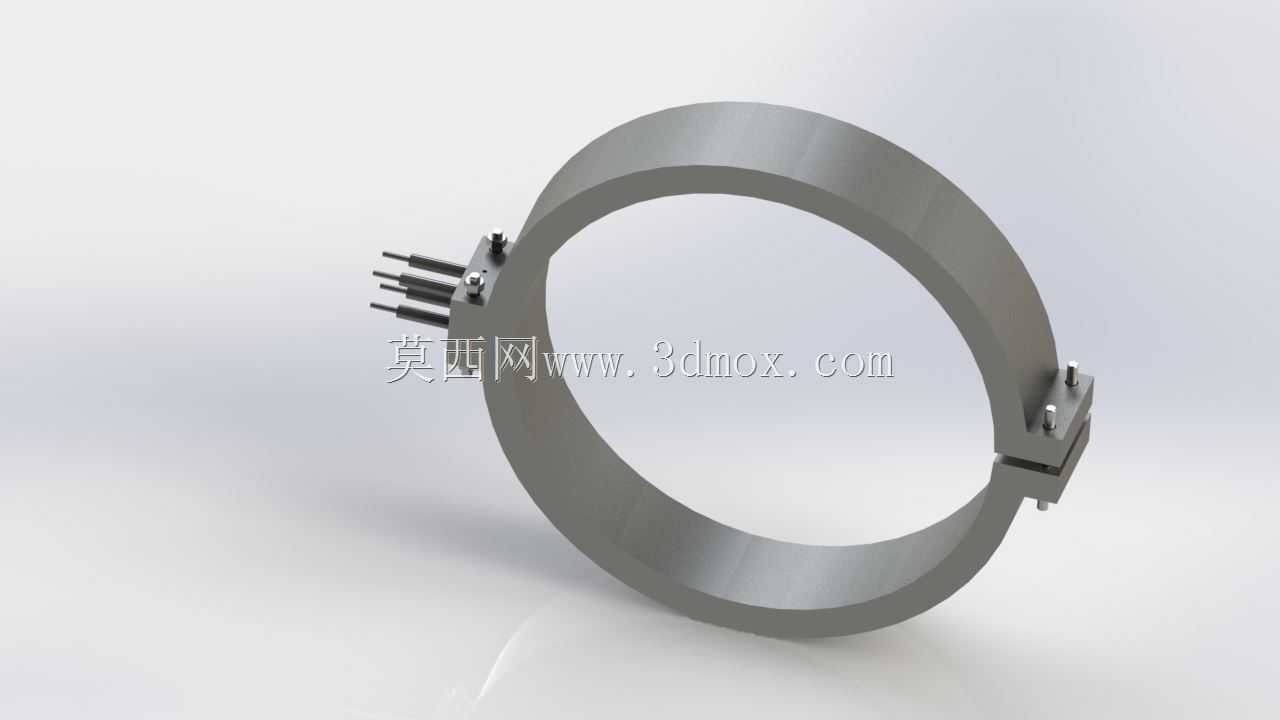

　　这款对开抱箍式铸铁加热结构，主要面向圆柱形料筒、管道类工件的外附加热需求设计，常见应用场景涵盖挤出机料筒段恒温维持、流体输送管道伴热、小型反应釜筒体补热等需要沿圆周方向均匀传导热量的工业工况。区别于传统云母绕包加热片、陶瓷加热圈的结构形式，铸铁基体的设计首先解决了高温工况下加热元件的防护问题，铸铁材质本身具备良好的导热均温性，同时可承受一定的机械磕碰与长期热循环带来的应力变化，不会出现薄金属外壳加热圈长期使用后局部变形、贴合度下降的问题。

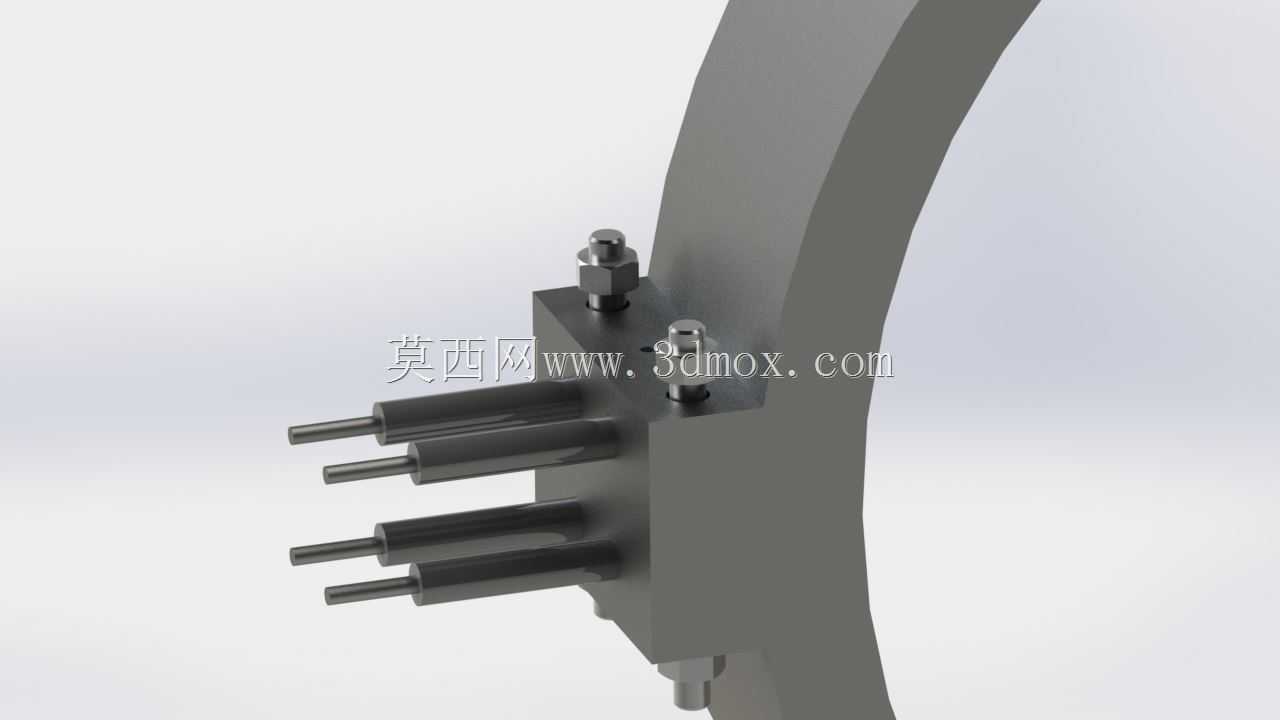

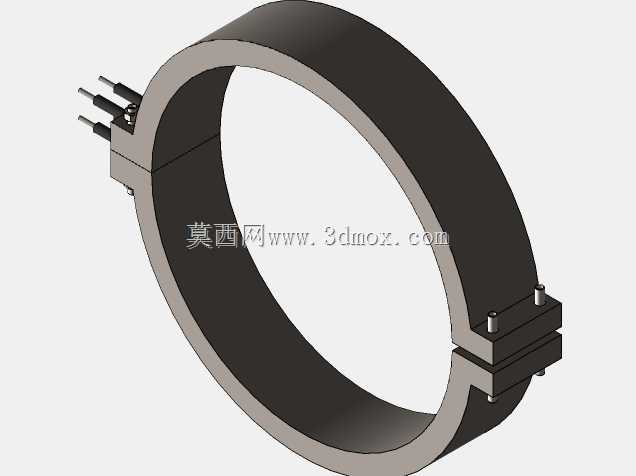

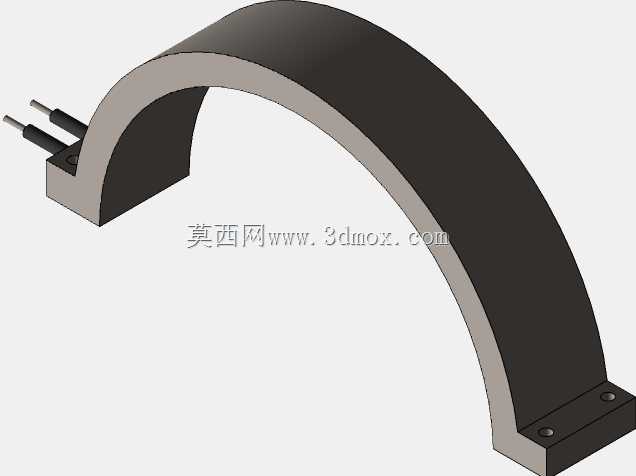

　　从结构设计逻辑来看，采用对开铰接加螺栓锁紧的形式，完全规避了传统整体式加热圈安装时需要从工件端部轴向套入的限制，针对已经完成管路装配、端部存在连接法兰或其他部件的场景，可直接在目标管段位置开合抱合，大幅降低现场安装与后期维护更换的操作难度。铰接端采用内嵌销轴的连接结构，开合过程中两半环体不会出现错位偏移，锁紧端设置双螺栓压紧结构，可根据管段实际外径微调锁紧量，保证铸铁内圈壁面与被加热工件外表面完全贴合，减少空气间隙带来的热阻损耗。接线端采用侧置凸台结构，将加热元件的接线引脚集中布置在凸台位置，引脚与铸铁基体之间设置耐高温绝缘隔层，既避免接线部位与金属基体接触引发漏电风险，也方便外部接线端子的快速接驳，接线凸台的位置避开了锁紧螺栓的操作空间，安装接线时不会出现工具干涉问题。

　　尺寸设计上，环形内孔直径匹配常规工业管道与挤出料筒的标准外径系列，环体轴向宽度覆盖常规加热段的长度需求，壁厚经过热传导仿真校核，既保证足够的结构强度，也避免壁厚过大导致热响应速度变慢、热量在铸铁基体内部无效损耗的问题。安装边界方面，锁紧后整体外径相比内孔直径的增量控制在合理范围，不会占用过多径向安装空间，适合安装位置周边空间局促的设备改造场景；两半环体开合时的最大张开角度满足现场直接抱合安装的需求，不需要额外拆分铰接销轴即可完成装配。

　　功能特性层面，铸铁基体的热容量较大，加热过程中温度波动更小，即使外部供电出现短暂波动，也能依靠自身蓄热维持被加热工件的温度稳定，不会出现温度骤升骤降的情况，适合对温度稳定性要求较高的物料加热场景。加热元件完全铸入铸铁基体内部，与外界空气完全隔绝，可在存在少量油污、粉尘的工业车间环境中长期使用，不会出现加热丝氧化、积碳短路的问题，使用寿命远高于外露式加热结构。内圈壁面经过精加工处理，表面粗糙度控制在合理范围，既保证与被加热工件的贴合面积，也避免安装时刮伤工件外表面。锁紧螺栓采用耐高温材质，长期在高温环境下工作不会出现螺纹咬死、锈蚀无法拆卸的问题，后期维护时可正常松开螺栓更换加热圈，不需要对周边管路进行大范围拆解。

　　在实际选型适配过程中，该结构可根据不同的加热功率需求调整内部铸入加热元件的参数，也可根据被加热工件的特殊外径尺寸调整内孔直径，铰接与锁紧结构的形式不需要做大幅改动即可完成系列化衍生设计。建模过程中对铰接处的配合间隙、螺栓锁紧的行程范围都做了公差校核，保证实际加工生产时的装配可行性，避免出现尺寸干涉导致无法安装的问题；同时对热膨胀带来的尺寸变化做了预留，高温工作状态下内孔的热膨胀量略大于被加热金属管段的膨胀量，不会出现加热圈抱死管段、无法拆卸的情况。
