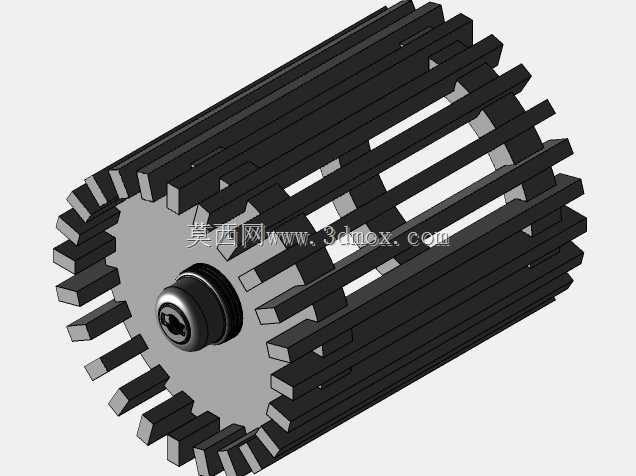

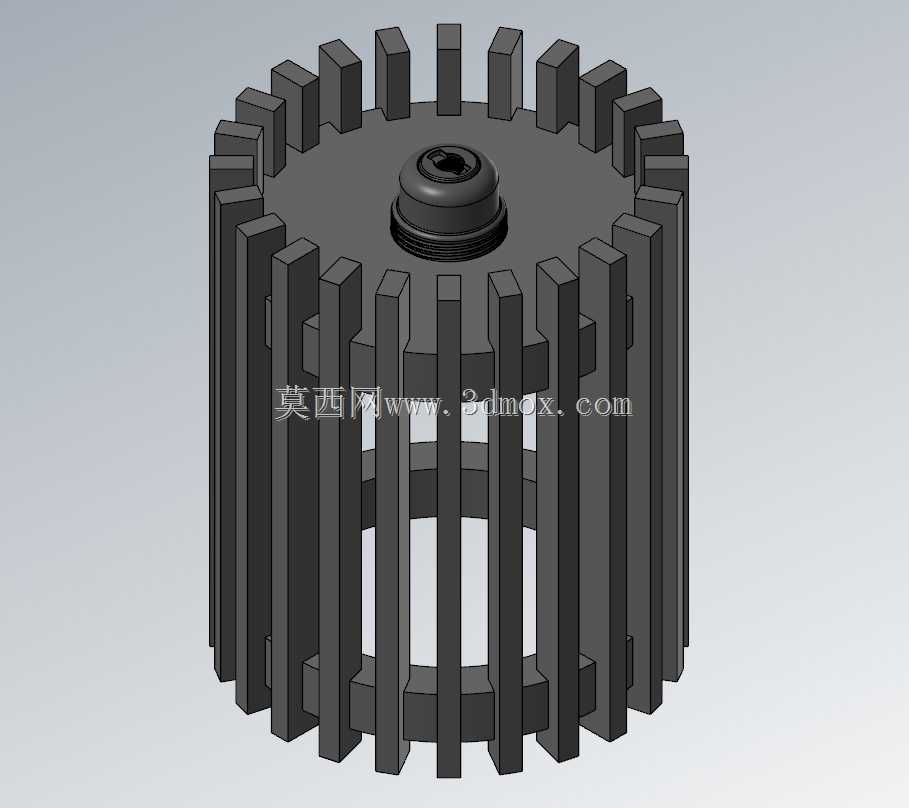

鼠笼式电机转子铁芯结构三维设计

　　该结构为异步电机核心的鼠笼式转子部件，是实现电能向机械能转换的关键执行构件，广泛应用于工业驱动、民用家电、小型动力设备等场景中，适配绝大多数交流感应电机的动力输出需求。从实际应用场景来看，这类转子结构无需额外的励磁绕组，结构可靠性高，适配连续运转的工况，在风机、水泵、小型输送设备的动力单元中都能见到同结构部件，日常运行中可承受一定的负载波动，维护成本极低。

　　设计层面优先考虑了磁路的合理性，外围周向均匀排布的导条与两端端环形成闭合回路，冲片叠压形成的铁芯齿部严格对齐，保证气隙磁场均匀分布，避免运转过程中出现额外的转矩脉动。导条采用斜槽排布设计，可有效削弱齿谐波带来的振动与噪声，这一细节在建模过程中通过逐片偏移叠压的方式实现，完全还原实际生产中的叠片工艺逻辑，每一片冲片的齿形、槽口尺寸都保持一致，叠压后整体同轴度公差控制在合理范围内，避免后续动平衡校正时出现过大的偏心量。

　　转轴与铁芯的配合采用过盈配合结构，中心位置的紧固结构可保证铁芯与转轴之间无相对滑动，传递额定转矩时不会出现松脱风险。安装边界上，转子整体为回转体结构，最大外径尺寸需匹配对应电机定子的内径尺寸，单边气隙控制在0.2-0.5mm区间内，轴向长度需与定子铁芯长度对齐，保证磁耦合效率最大化；转轴两端的轴承位尺寸需适配对应型号的深沟球轴承，轴伸端的尺寸可根据负载连接方式调整，本次建模中保留了轴端的紧固螺纹孔结构，方便后续与负载端的联轴器或者带轮进行连接固定。

　　功能特性上，该转子结构无绝缘结构要求，导条与铁芯直接接触，结构强度高，可承受较高的转速，正常运转时导条内的感应电流与定子磁场相互作用产生电磁转矩，带动转轴旋转输出动力。建模过程中还原了叠压铁芯的分段细节，每一片冲片的厚度都按照实际生产中的0.5mm硅钢片厚度设置，叠压后的铁芯总长度符合常规Y系列小型异步电机的尺寸参数，周向的导条数量也对应常用的转子槽数，保证电磁参数的合理性。端部的端环结构与导条为一体铸铝结构，建模时做了一体化处理，还原实际生产中离心铸铝的工艺形态，端环上预留的平衡柱结构也做了还原，方便后续动平衡工序时添加配重块，校正转子的动平衡精度，满足高速运转的平稳性要求。

　　从结构设计的合理性来看，周向的齿部结构既作为导条的安装槽，也构成了磁路的一部分，齿宽尺寸经过合理核算，避免磁路过饱和导致的铁损增加，槽型采用半闭口槽结构，可有效减小气隙磁阻，提升电机的功率因数。转轴与铁芯配合的位置做了滚花处理的细节还原，增大配合面的摩擦力，进一步防止高速运转时铁芯与转轴之间出现相对位移，保证长期运行的可靠性。整体结构无多余的复杂构件，所有特征都服务于电磁转换与转矩传递的核心功能，完全符合实际工业生产中鼠笼转子的结构形态，可直接用于电机结构教学、装配干涉检查、运动仿真模拟等场景，也可作为同类型电机改型设计的基础参考模型，调整槽数、叠厚、轴径等参数即可快速衍生出不同功率等级的转子结构。
