基于Arduino的多向运动追踪云台结构设计

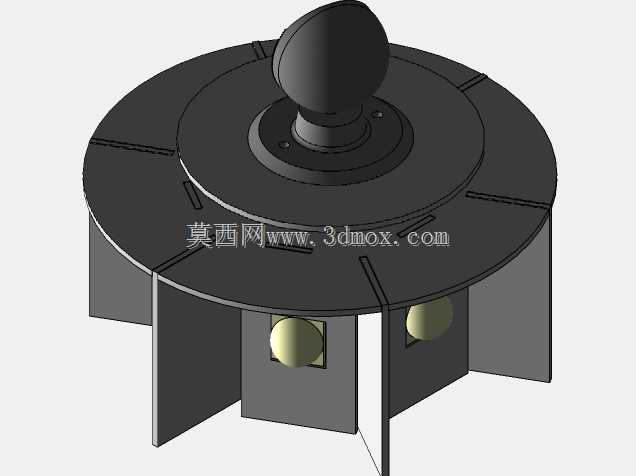

　　这款运动追踪装置的核心结构采用圆盘式分层布局，上层承载可俯仰转动的球形云台安装座，下层圆周方向均匀分布多组传感安装舱位，整体结构围绕多方向运动目标捕捉的实际需求展开设计。从实际应用场景来看，这类装置可部署在室内安防监控点位、智能交互展台、自动化拍摄工位等场景，替代人工完成目标对象的持续方位追踪，无需人工反复调整设备朝向，能够适配固定点位下对移动目标的持续跟随需求，比如小型展厅的互动演示机位、居家环境的动态监控点位、教学实验场景的运动目标捕捉工位都能适配。

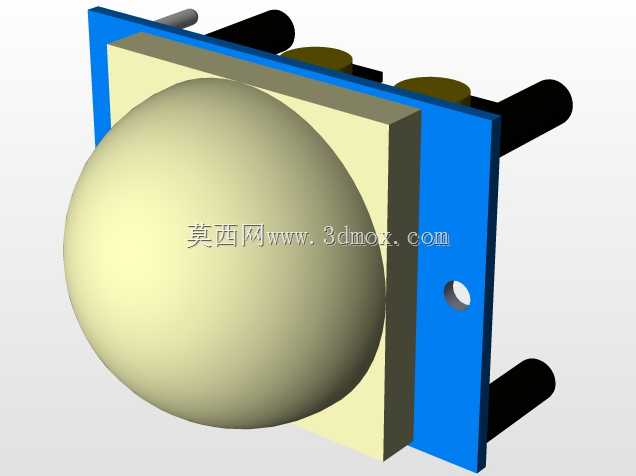

　　从功能特性来看，下层圆周分布的舱位可嵌入光电传感单元，能够覆盖360度水平方向的目标检测范围，避免单方向传感存在的检测盲区；上层的球形铰接云台座可实现水平方向全周转动，配合俯仰方向的角度调整，能够让搭载在云台上的摄像单元始终对准检测到的运动目标，转动副的间隙控制在0.1mm以内，避免追踪过程中出现画面抖动、指向偏移的问题。结构上所有安装位都预留了标准的走线槽位，传感单元、驱动单元的线缆可从圆盘中心的中空通道引出，避免转动过程中线缆缠绕、拉扯断裂的问题，这也是这类转动类传感装置设计中必须考虑的安装边界要求。

　　设计思路上没有采用常见的方形外壳结构，而是选择圆盘式分层架构，一方面是圆周方向均匀布置传感单元时，圆盘结构能够保证每个传感单元的检测视角一致，不会因为外壳棱角遮挡检测范围；另一方面圆盘结构的重心集中在中心转轴位置，转动时的转动惯量更均匀，降低驱动电机的负载波动，不需要选用大扭矩的驱动单元就能实现平稳转动。下层的分隔式舱壁既作为传感单元的安装基准面，也起到结构加强筋的作用，不需要额外增加加强筋就能保证圆盘底座的结构刚性，整体壁厚控制在2mm，在保证结构强度的同时控制整体重量，底座底部预留了三个均布的安装孔位，可直接固定在桌面、支架等安装平面上，安装孔的中心距按照通用小型支架的安装尺寸设计，不需要额外定制转接件就能完成部署。

　　在安装边界的考量上，整体结构的最大外径控制在180mm，云台凸起部分的总高度不超过120mm，不会占用过多的安装空间，适合在狭小的桌面点位部署；每个传感舱位的安装面都设计了定位凸台，传感模块安装时可直接靠紧凸台完成定位，不需要反复调整检测角度，降低装配调试的工作量。转动部分的配合面采用小间隙配合，既保证转动顺畅无卡滞，也能避免间隙过大导致的云台晃动，铰接位置预留了阻尼调整的结构空间，可根据搭载负载的重量调整转动阻尼，避免搭载不同重量的摄像单元时出现低头、偏移的问题。

　　从实际使用的角度出发，结构上没有采用复杂的曲面造型，所有结构件都可通过常规的3D打印或者注塑工艺完成加工，不需要特殊的加工工序，加工成本可控；所有安装孔位都采用标准规格，螺丝、驱动模块、传感模块都可选用通用市售配件，后期维护更换配件时不需要定制特殊零件。圆周方向的舱位分隔设计也能避免不同传感单元之间的光线干扰，每个传感单元的检测范围独立，不会因为相邻单元的信号串扰导致检测误判，提升运动检测的准确率。云台的安装面预留了通用的相机安装螺孔，可直接适配小型运动相机、USB摄像头等常见的图像采集设备，不需要额外设计转接板就能完成设备搭载。
