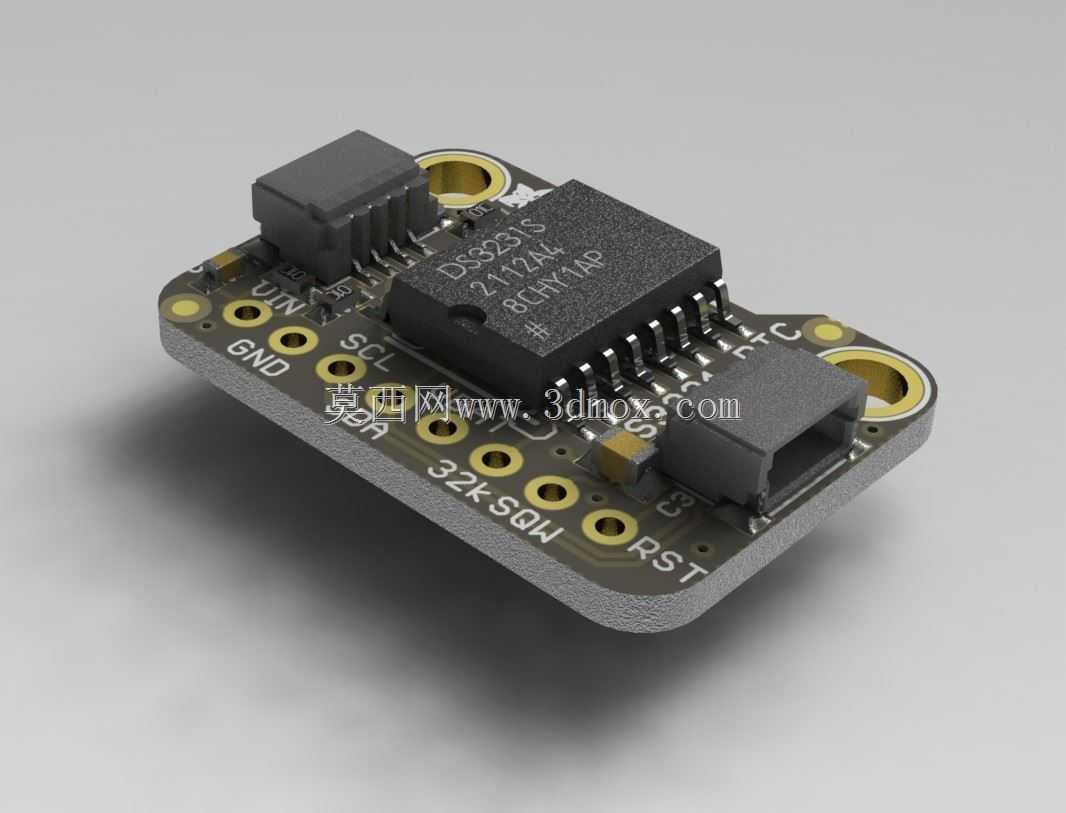

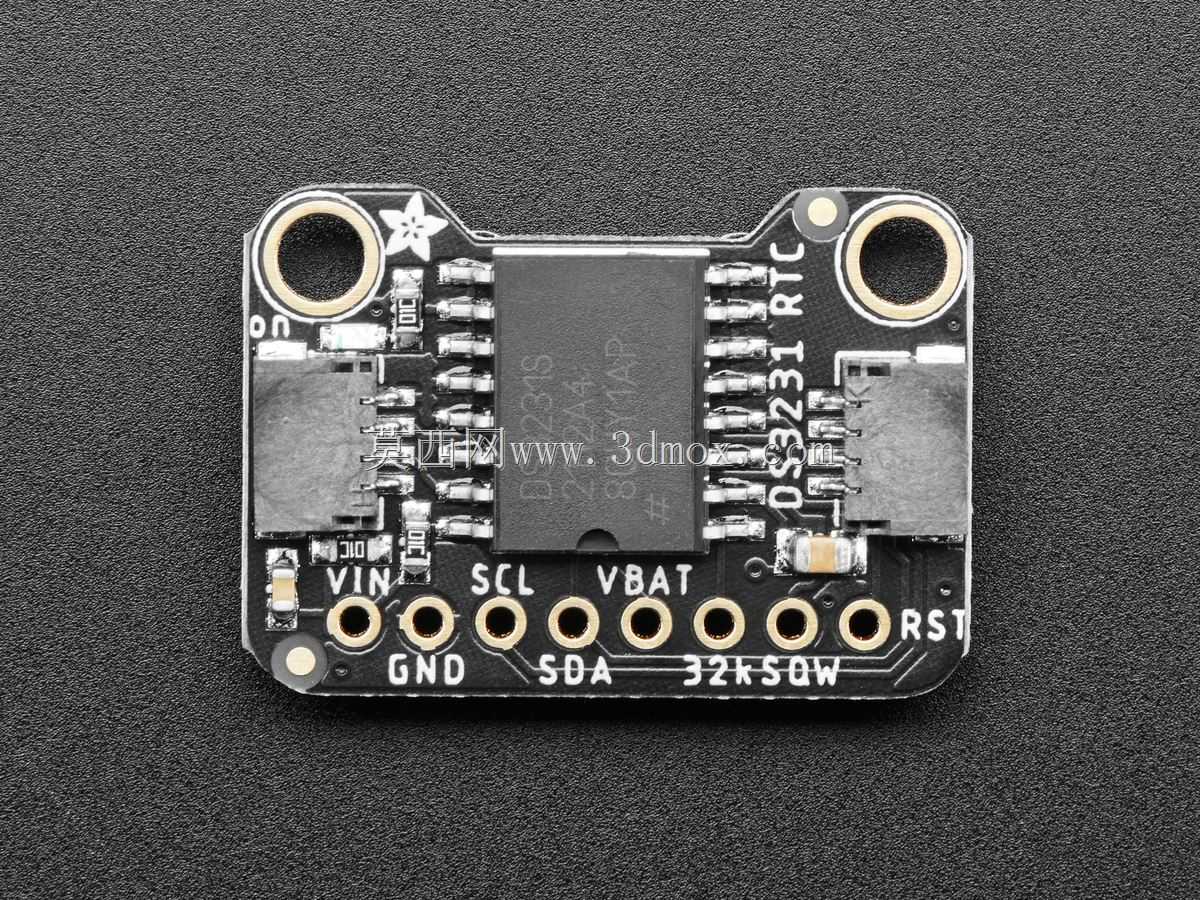

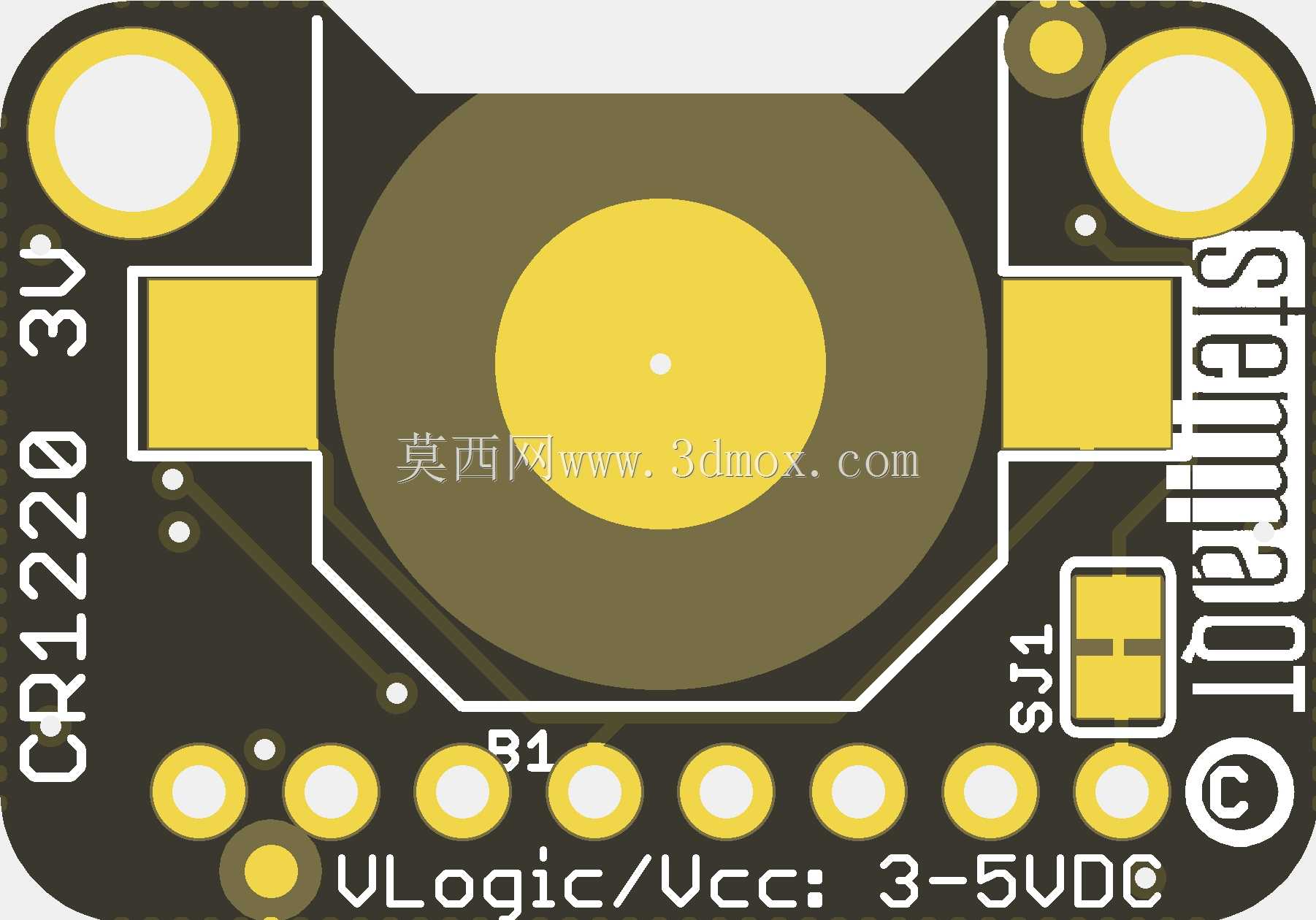

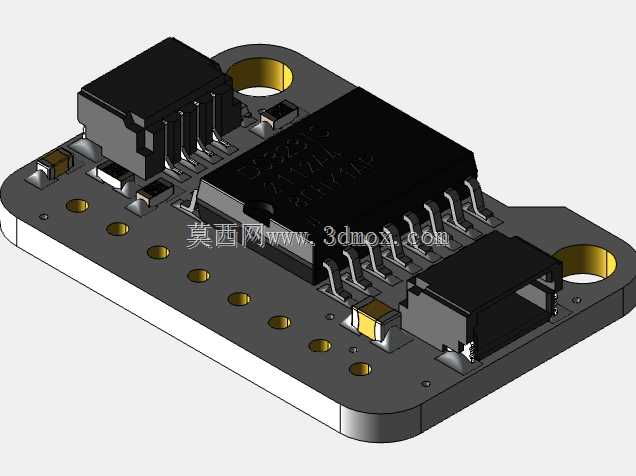

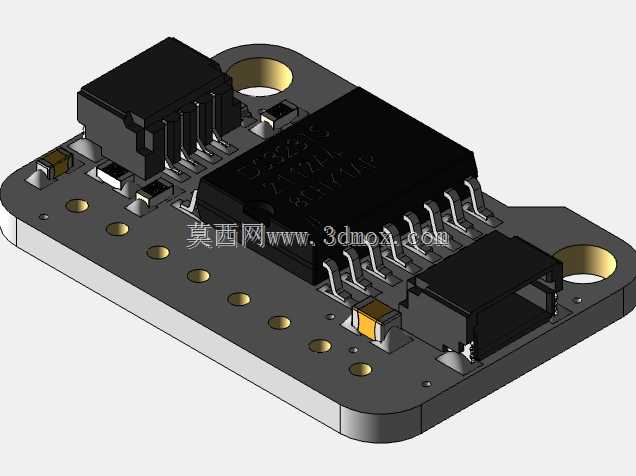

  从结构设计层面看,模块采用双层FR-4玻纤板基材,板载元件布局充分考虑了手工焊接与批量SMT贴装的工艺兼容性,主芯片位于PCB中心区域,周边预留了足够的爬电距离,电源输入、I2C通讯接口的引脚排布遵循标准STEMMA QT连接器规范,无需额外焊接杜邦线,通过标准4P线缆即可直接对接支持该接口的主控板,大幅降低原型开发阶段的接线工作量。模块两侧设计的M2.5安装孔是结构集成时的关键定位基准,孔位中心距经过标准化校准,可直接固定在通用原型安装板、3D打印外壳的对应螺柱上,安装孔周边做了露铜接地处理,固定时通过金属螺丝可实现模块与安装基体的共地,减少外部电磁干扰对时钟信号的影响。这款实时时钟模块的设计核心围绕嵌入式系统掉电计时需求展开,在工业控制、物联网终端、数据采集设备等场景中,主控单元往往存在断电重启的工况,若没有独立的计时单元,每次上电都需要重新校时,会直接影响带时间戳的数据记录、定时触发任务执行等功能的可靠性,DS3231作为高精度RTC芯片,内置温度补偿晶振,能在宽温域范围内保持计时精度,避免普通无源晶振受温度漂移带来的计时误差,这也是该模块在工业级嵌入式项目中被广泛选用的核心原因。

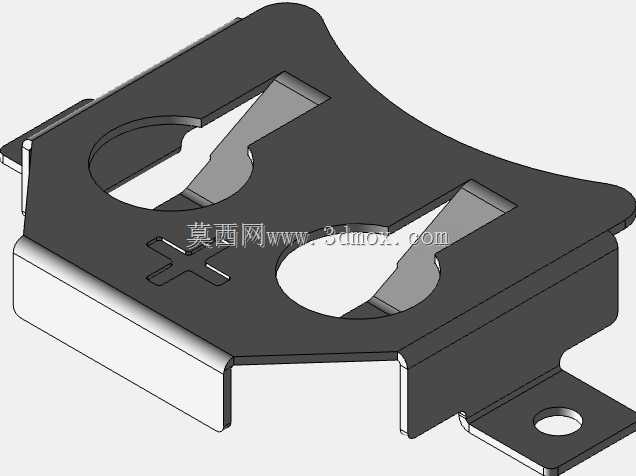

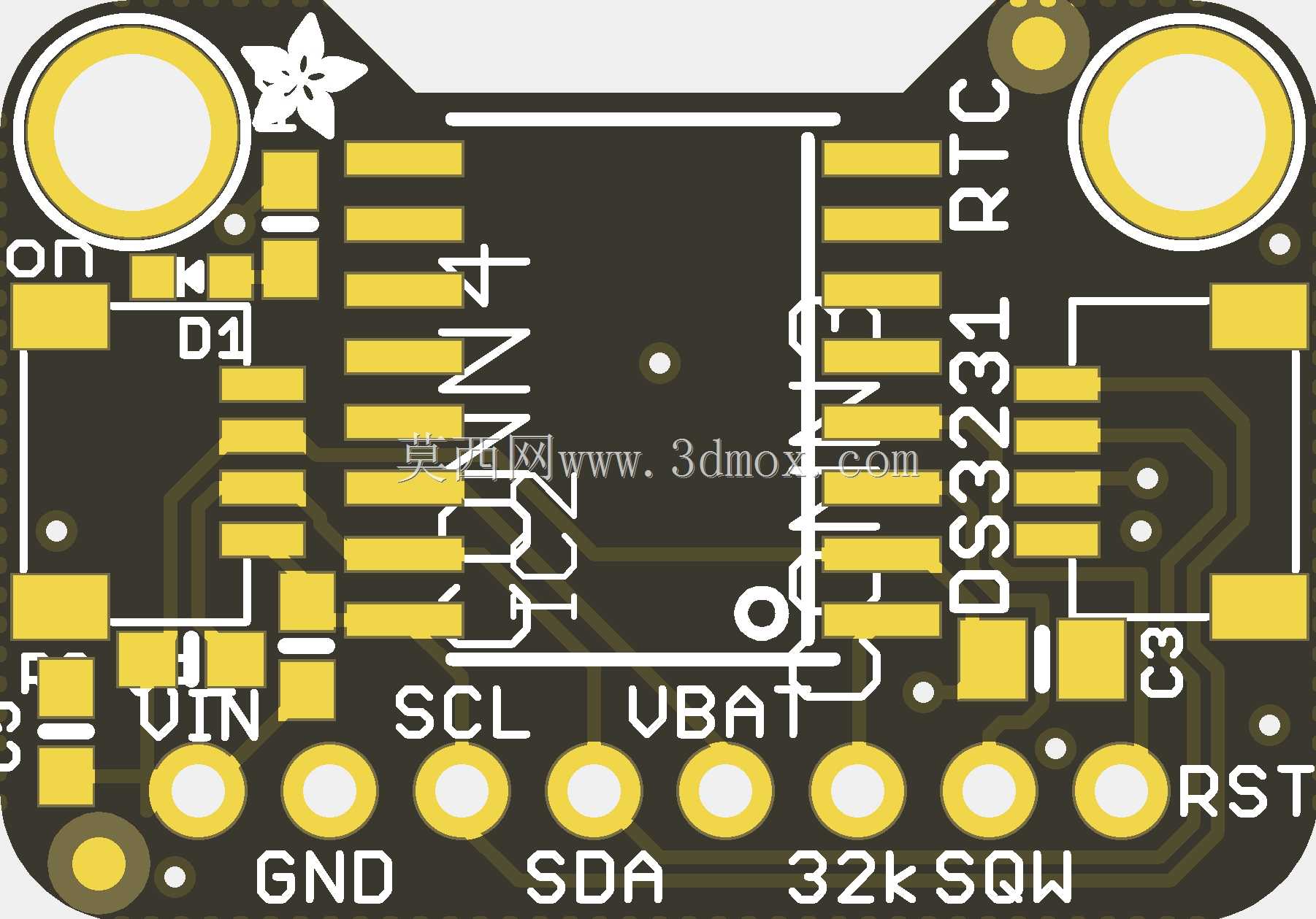

  板载的备用电池座位于模块侧边,采用卧式贴片设计,不会额外增加模块整体高度,在主电源断开时自动切换为电池供电,维持芯片内部计时寄存器的运行,电池座的卡扣结构经过优化,更换纽扣电池时无需借助工具,直接用指尖即可抠出旧电池,新电池按极性标识压入即可完成更换,操作门槛极低。PCB板边缘做了圆角处理,避免尖锐边角在装配过程中划伤操作人员或周边线材,丝印层清晰标注了每个引脚的功能定义,包括电源正负极、I2C时钟线、数据线、复位引脚等,即使没有配套原理图,现场调试人员也能通过丝印快速完成接线排查。模块上的I2C接口采用防反插设计,连接器外壳带有极性定位凸点,反向状态下无法插入线缆,从结构层面杜绝了接线反接烧毁芯片的风险。

  从安装边界尺寸来看,模块整体长宽控制在极小范围内,厚度仅包含板厚、元件最高高度与连接器高度,在空间受限的可穿戴设备、小型传感器节点内部也能轻松集成,不会与周边结构件产生干涉。设计过程中还充分考虑了量产测试的便利性,板上预留了测试点,生产环节可通过探针接触测试点快速完成芯片通讯、计时精度、电源切换功能的全检,无需焊接额外引线。在实际项目集成时,该模块可直接贴装在主控板的指定位置,也可通过排线引出安装在设备面板内侧,其低功耗特性使得备用纽扣电池可维持数年的计时运行,无需频繁更换电池,大幅降低设备后期维护成本。

  针对户外部署的物联网设备,模块的宽温工作特性适配-40℃到85℃的工作环境,即使在北方冬季户外或者工业设备内部高温工况下,依然能保持稳定的计时精度,不会因为环境温度变化出现明显的走时偏差。模块的复位引脚引出到侧边焊盘,可根据项目需求外接硬件复位按钮,或者连接主控IO口实现远程复位时钟芯片的功能,灵活适配不同项目的功能需求。PCB板的布线遵循高频信号布线规范,I2C通讯线做了等长处理,减少信号反射,保证在最高通讯速率下的信号完整性,即使在较长排线连接的场景下,也不会出现通讯丢包的问题。
