开源Arduino兼容嵌入式控制板结构设计

项目分类:工业机器人 发布时间:2025-02-09 ID:925126
  • 开源Arduino兼容嵌入式控制板结构设计
  • 开源Arduino兼容嵌入式控制板结构设计

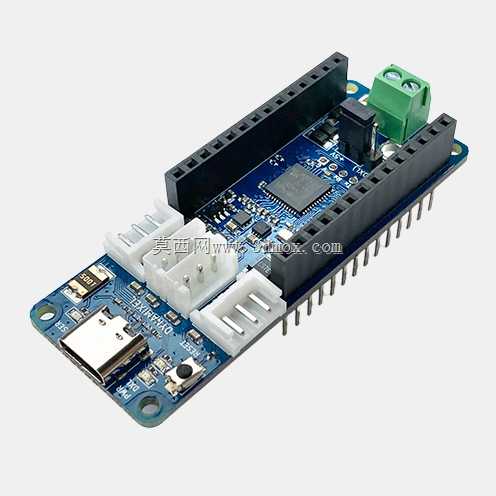

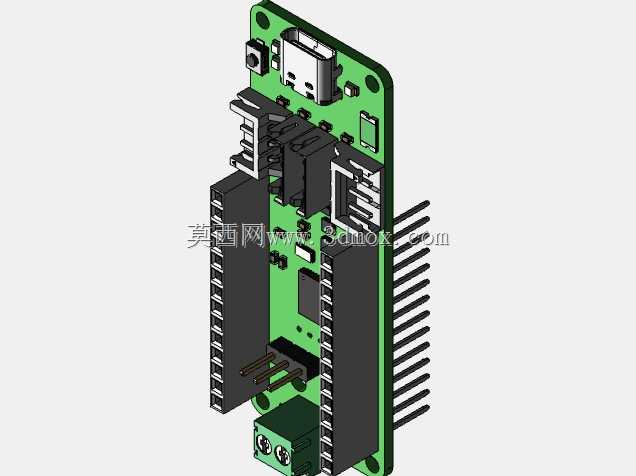

  这款嵌入式控制板的结构设计,核心围绕小型机器人、桌面级自动化装置的控制需求展开,在布局阶段就充分考虑了实际装机时的走线、安装、外设接驳痛点。从板载接口布局来看,侧边预留的多组白色接插件直接对应舵机、传感器的常用接线规格,不需要额外转接板就能直接接驳市面主流的总线舵机,省去了项目开发阶段额外制作转接模块的工作量,对于做小型双足机器人、机械臂原型验证的开发者来说,能大幅缩短硬件搭建的周期。板上的黑色排母座采用标准间距设计,可直接叠插扩展功能模块,不管是加装蓝牙通讯模块还是传感器采集板,都能保证叠装后的整体高度控制在合理范围内,不会出现扩展件超出安装边界、和设备外壳干涉的问题。

  顶部的绿色接线端子是独立的电源输入接口,支持宽电压输入,大电流走线部分做了加宽处理,能同时给主控和外接舵机供电,避免了多电源供电带来的接线杂乱问题,在实际装机时只需要一路电源接入就能满足整套控制系统的供电需求。PCB板的四个角预留了标准安装孔,孔位尺寸和常用的铝型材安装槽、小型设备壳体安装柱完全匹配,不需要额外打孔就能直接固定在机器人底盘或者设备机架上,安装孔周边做了露铜接地处理,固定时通过金属螺丝和机架连接还能起到一定的屏蔽作用,减少外界电磁干扰对主控运行的影响。

  板载的USB接口采用沉板设计,接口端面和PCB侧边齐平,装机后外接数据线不会出现接口突出、外壳无法合盖的问题,接口周边做了加固焊盘,频繁插拔数据线也不容易出现焊盘脱落的情况。主控芯片布置在PCB的中心位置,周边的滤波电容、晶振都做了就近布局,既缩短了高频信号的走线长度,也让整个板上的元件重量分布更均匀,固定在运动设备上时不会因为重心偏移带来额外的振动影响。侧边的排针采用长针设计,既可以直接插在面包板上做原型验证,也可以焊接导线外接其他模块,露出的针脚长度刚好满足焊接和插拔的需求,不会因为针脚过长导致相邻信号短路。

  整个控制板的外形尺寸控制得非常紧凑,长宽尺寸和常见的开源主控板兼容,很多现成的开源主控外壳、安装支架都能直接套用,不需要重新设计结构件。在设计时还考虑了散热需求,主控芯片和电源管理芯片的背面都做了露铜处理,固定在金属机架上时可以通过机架辅助散热,长时间运行大负载程序也不会出现芯片过热降频的问题。接口的丝印标注都放在接口旁边的空白位置,接线时不需要对照原理图就能快速找到对应的引脚定义,减少现场接线的出错概率。电源输入部分加了反接保护电路的布局空间,对应的元件位置预留充足,用户可以根据自己的需求加装保护元件,不用额外飞线改装。整个板的走线避开了安装孔和固定位,打螺丝固定的时候不会损伤板上走线,安装容错率更高。对于做机器人项目开发的结构工程师来说,这款控制板的尺寸边界清晰,安装孔位标准化,接口方向都朝向板的外侧,在做设备整体结构布局时,可以很方便地把它布置在机架的空闲位置,不需要为了避让接口特意调整其他部件的位置,外接的舵机线、传感器线都可以顺着机架走线槽布置,不会出现线缆弯折半径过小、被运动部件剐蹭的问题。
