Dynamixel舵机配套Robotis安装固定基座

　　这款安装基座是适配Dynamixel系列舵机的专用结构连接件，主要面向小型模块化机器人、桌面级机械臂、教育类机器人套件的搭建场景，在各类创客开发、机器人竞赛、小型自动化执行机构的组装环节中承担舵机的承载、定位与连接作用。从实际使用场景来看，这类基座常被用于多自由度机械臂的关节衔接处、双足机器人的舵机固定位、AGV小车的转向执行机构安装位，能够在频繁往复转动、存在一定振动载荷的工况下保持舵机的安装精度，避免舵机壳体直接受力出现连接松动、定位偏移的问题。

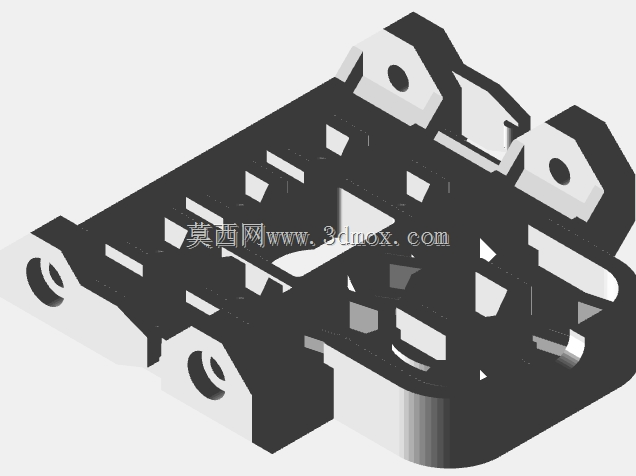

　　设计层面优先考虑了安装兼容性与结构强度的平衡，基座主体采用一体化镂空结构设计，在非受力区域开设多组矩形减重槽，在不降低整体结构刚性的前提下尽可能压缩零件自重，适配小型移动机器人对负载重量的严苛要求。基座两端设置带同轴安装孔的凸台结构，凸台的安装孔位严格匹配Dynamixel系列舵机的标准安装孔距，孔位公差控制在常用机械装配的IT7级精度区间，既能够保证舵机安装时的定位同轴度，又不会出现孔位过紧导致装配卡滞的问题。基座两侧的凸台高度经过反复校核，安装后舵机输出轴的中心高度与相邻连接件的转轴中心完全齐平，能够避免多关节串联时出现轴线偏斜带来的附加扭矩，减少舵机的额外负载损耗。

　　基座底部预留了多组通用安装孔位，既可以通过螺栓直接固定在铝型材框架、亚克力结构板上，也能够配合配套的连接件实现相邻舵机组件的快速拼接，无需额外加工转接板即可完成多关节结构的组装。从安装边界来看，基座的整体轮廓尺寸适配小型舵机的安装空间需求，安装后不会超出舵机自身的外径轮廓，在紧凑排布的多舵机阵列结构中不会出现相邻零件的干涉问题。基座的受力区域做了局部加厚处理，尤其是舵机输出轴对应的安装位、两侧凸台的根部位置，通过增加壁厚提升抗扭强度，能够承受舵机额定输出扭矩下的反作用力，避免长期使用后出现结构变形、开裂的问题。

　　在实际装配过程中，这款基座可以直接与同系列的FP系列支架配合使用，组成多自由度的转动关节，安装时仅需使用对应规格的内六角螺栓即可完成舵机与基座、基座与相邻结构件的固定，无需额外定制加工零件，能够大幅缩短小型机器人结构的搭建周期。基座表面的镂空结构同时兼顾了走线功能，舵机的连接线可以从镂空槽中穿过，避免线缆外露在关节转动过程中被拉扯、磨损，提升整套机构的走线整洁度与运行可靠性。针对教育场景与快速原型开发的需求，这款基座的结构设计做了通用化处理，除了适配标准Dynamixel舵机外，也能够通过加装薄型转接片适配其他尺寸相近的数字舵机，拓展了零件的适用范围。

　　从结构受力的角度分析，基座的载荷传递路径经过优化，舵机工作时产生的反扭矩会通过两侧的安装凸台均匀传递到基座主体，再通过底部的安装孔分散到整个支撑结构上，不会出现局部应力集中的问题。在频繁正反转的工况下，基座的刚性能够保证舵机的输出角度精度不会因为结构形变出现偏差，对于需要重复定位精度的小型执行机构来说，这一特性能够有效提升整套设备的运行稳定性。
