S型铠装高温热电偶温度传感元件

　　在冶金热处理炉温校准、玻璃熔窑工况监测、航空发动机热端部件温度测试这类0℃到1300℃的宽温域测温场景里，接触式测温的稳定性直接决定工艺参数的可控性，S型热电偶凭借铂铑合金的高温抗氧化特性，长期作为中高温段测温的首选接触式传感元件。本次建模的这款铠装结构S型热电偶，整体采用圆柱式探杆结构，探杆末端为裸露的热接点结构，探杆主体采用无缝金属铠装外壳，内部填充高密度绝缘陶瓷粉体，既可以隔绝铂铑偶丝与外界金属结构的导通，也能在探杆受轻微弯折时对偶丝形成有效防护，避免偶丝断裂或绝缘失效。

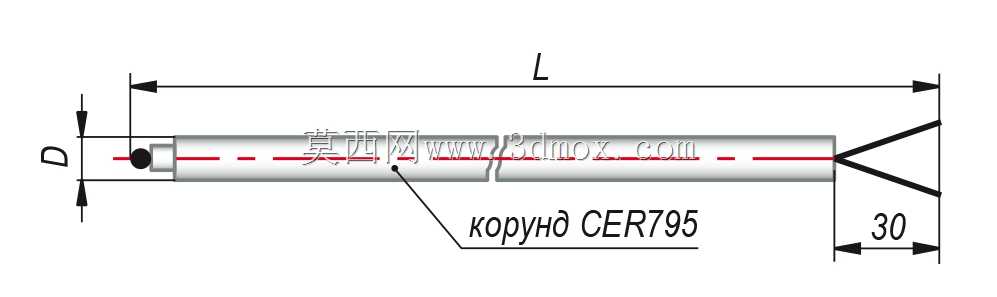

　　从结构尺寸来看，探杆的有效测温长度可根据安装场景调整，本次建模的标准款探杆总长为500mm，探杆末端热接点段长度为30mm，探杆外径采用行业通用的标准铠装直径，可适配绝大多数常规热电偶安装固定卡套、螺纹接头的安装尺寸，不需要额外定制转接结构就能直接替换同规格的在用测温元件。设计阶段首先考虑的是工业现场的安装兼容性，探杆的圆柱外圆做了统一的公差控制，保证穿入炉壁预留安装孔、卡套锁紧结构时不会出现卡滞或间隙过大漏热的问题；热接点端采用露端结构，相比绝缘式铠装偶，露端结构的热响应速度更快，能够更快捕捉到被测介质的温度波动，适合需要动态跟踪温度变化的测试场景，比如工件入炉瞬间的温度变化、气流温度的快速波动监测。

　　探杆的冷端（接线端）预留了标准的接线结构，可直接对接补偿导线，不需要额外加工接线端子，冷端部位的铠装外壳做了收口处理，避免内部陶瓷填充层受潮或被粉尘侵入，影响绝缘性能。在实际设备选型适配中，这类长度500mm的探杆，适合安装在炉壁厚度不超过400mm的热处理设备、窑炉上，安装时需要保证热接点段完全伸入被测温区，避免探杆安装深度不足导致的测温误差，同时探杆的铠装外壳具备足够的结构强度，在无强冲刷的高温气氛环境中可长期稳定工作，不需要额外加装保护套管。

　　建模过程中严格还原了铠装偶的结构细节：探杆外表面的金属拉丝质感、热接点的焊接成型结构、铠装外壳的分段拼接特征都做了1:1的还原，尺寸标注完全参照工业实物的实际公差带设置，可直接用于设备装配的干涉检查、测温系统布局仿真，也可作为教学演示中接触式测温元件的结构展示模型。需要注意的是，这类S型热电偶虽然测温上限高，但在还原性气氛、含金属蒸气的环境中使用时，仍需要额外加装陶瓷保护套管，避免铂铑偶丝被污染导致热电特性漂移，建模时也预留了保护套管的装配空间，探杆外圆与标准陶瓷保护套管的内孔间隙控制在合理范围，既方便装配，也不会因为间隙过大导致热响应滞后。
