Nordbo六轴力扭矩传感部件结构设计

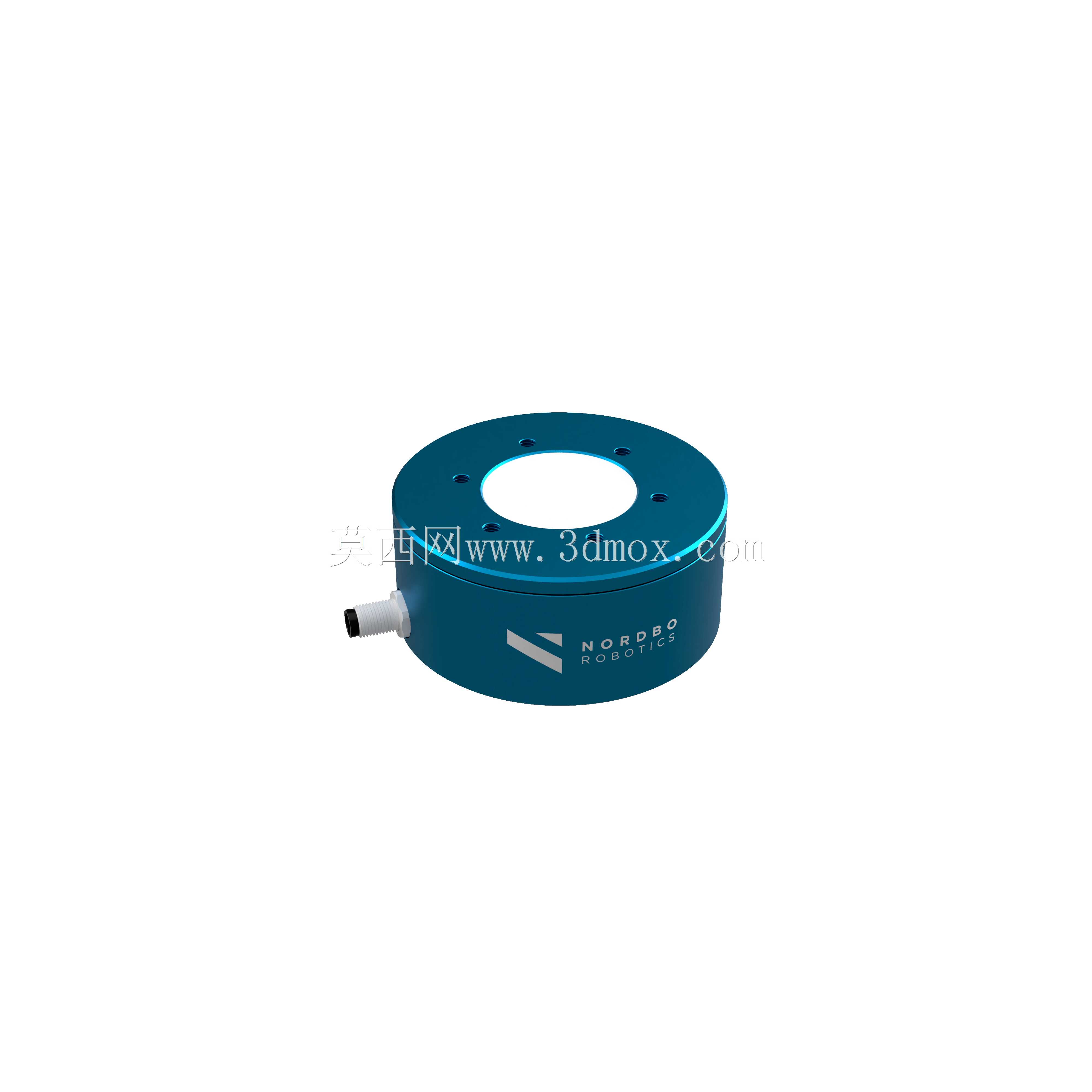

　　在协作机器人打磨、精密装配、柔性拖拽示教这类对力反馈精度要求极高的场景里，六轴力扭矩传感器的性能直接决定了整套设备的作业良率与交互安全性，这款环形结构的六轴力扭矩传感部件，正是面向微型机器人末端、狭小空间装配工位这类安装空间受限的场景开发的力反馈核心部件。从结构设计逻辑来看，这款传感器采用了扁平环形的本体构型，整体外径控制在50毫米，轴向厚度仅22毫米，中心预留的通孔可以直接走气管、线缆或者穿过末端执行器的安装轴，不会占用额外的走线空间，这种中空设计在协作机器人腕部、小型自动化设备的力反馈工位上实用性极强，不需要为了避让传感器重新规划管线走向，也能降低末端执行器的整体偏心距，减少运动过程中的惯量干扰。传感器的本体采用一体化加工的弹性体结构，受力时的微变形区域经过了反复的应力仿真优化，在受到外力作用时弹性体的变形量被控制在极小范围内，既保证了力信号采集的灵敏度，又能避免过载冲击造成的弹性体塑性形变，在额定50公斤的测量量程内，能够同时采集X、Y、Z三个方向的轴向力，以及对应三个轴的扭矩信号，全量程内的采集精度能够满足精密装配、恒力打磨这类高精度作业的力控需求，不会因为力信号的延迟或者误差导致工件压损、打磨过量这类问题。

　　从安装边界来看，传感器上端面的环形安装孔采用了均布设计，能够适配主流小型协作机器人末端的标准安装法兰，下端面的安装孔位可以直接对接快换盘、夹爪、打磨头等末端执行器，出线端采用了侧向出线的微型航空接头，不会超出传感器本体的外径范围，安装时不需要在对接设备上额外预留出线避让槽，整体安装后的轴向突出量极小，能够适配安装空间局促的微型作业工位。在实际应用中，这类小尺寸六轴力传感器除了用于工业机器人的末端力控，还可以集成在精密装配设备的压装工位，实时监测压装过程中的力值与扭矩变化，判断压装是否到位、是否存在卡滞偏斜，也可以用于医疗康复机器人、协作型机械臂的碰撞检测环节，通过实时采集的力扭矩信号快速触发停机保护，避免设备对操作人员或者周边工件造成碰撞损伤。

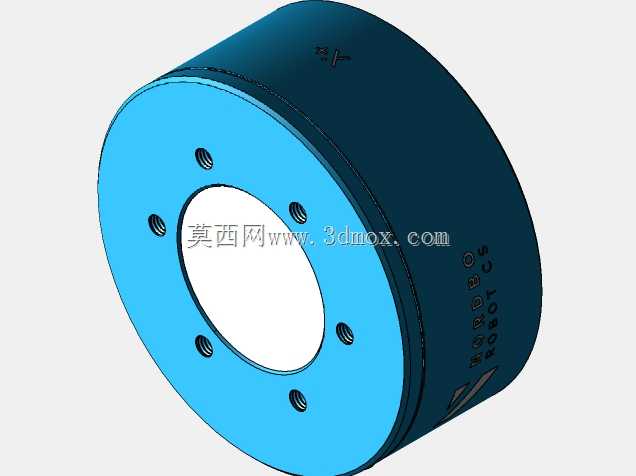

　　设计这类传感器的三维模型时，需要重点关注弹性体的壁厚分布、安装孔的位置度公差，以及出线接头的安装空间预留，弹性体的薄壁区域如果壁厚不均，会直接导致不同方向的力信号采集灵敏度出现偏差，安装孔的位置度误差过大则会导致传感器安装后出现预紧应力，即使没有外力作用也会输出初始力值偏移，影响实际使用时的零点稳定性。这款模型完整还原了传感器的外部安装尺寸、接口位置以及本体的细节特征，能够直接用于设备的整体装配干涉检查，也可以作为力控系统选型阶段的布局参考，帮助结构设计人员在方案阶段就确认传感器的安装空间、走线路径是否合理，避免后期样机调试时出现安装干涉、管线弯折这类问题。

　　在做机器人末端执行器的集成设计时，这类小尺寸六轴传感器的选型往往会受限于安装空间，很多常规尺寸的六轴传感器外径普遍在70毫米以上，轴向厚度也超过30毫米，装在小型机械臂末端会让末端整体长度过长，大幅降低设备的作业可达空间，这款50毫米外径的扁平构型传感器，刚好填补了微型力控场景的选型空白，在保证测量量程与精度的前提下，尽可能压缩了自身的安装体积，让小型协作机器人、桌面级装配设备也能实现高精度的力反馈控制。建模过程中对传感器表面的标识、安装孔的倒角、出线接头的尺寸都做了1:1的还原，没有做简化处理，在做装配仿真时可以直接导入模型进行干涉检查，不需要额外测量实物尺寸修正模型，能够大幅缩短结构设计阶段的选型与布局周期。
